2024年全国大学生电子设计竞赛B题，单相功率分析仪

一、 任务

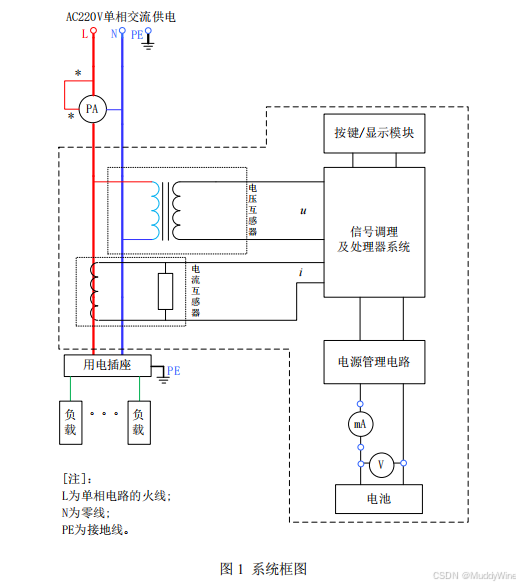

基于 TI 公司的微控制器（ MCU ）芯片，设计并制作图 1 所示针对单相交

流供电系统的单相功率分析仪，图中的 PA 为市售功率分析仪，用于标定和比

对本自制系统；系统实现测量用电插座上的负载的电流、电压、有功功率、功

率因数、电流谐波系数（ THD ）、电流基波及其 2~10 次谐波分量的有效值等参

数，系统由电池供电。

二、 要求

（ 1 ）基于安全要求，电流测量、电压测量采用电流互感器和电压互感器的

传感方法或其他强弱电隔离的传感方式
