   基本配置如下

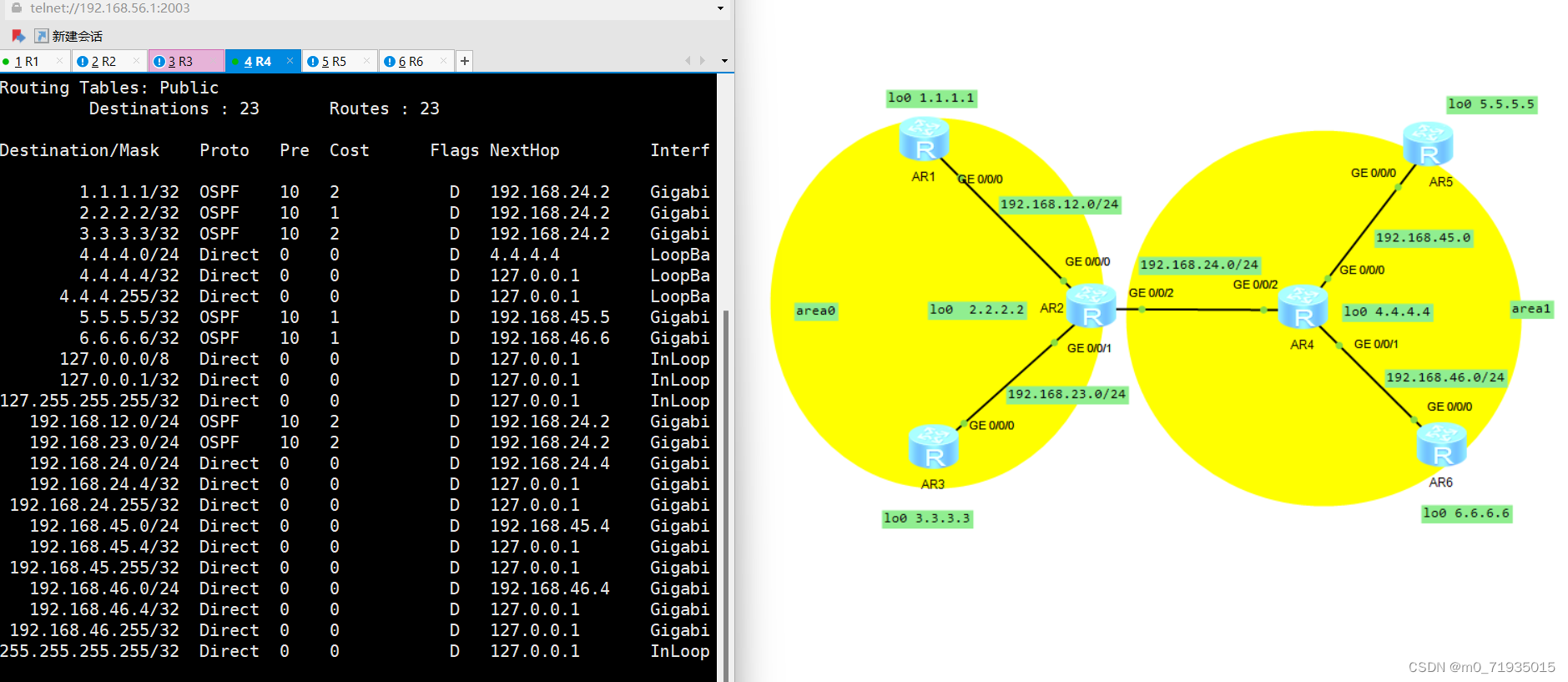

   R4基本ip配置及通告
   ![在这里插入图片描述](https://img-blog.csdnimg.cn/a7a9dc4cc5c748399cbb71991d05f858.png)

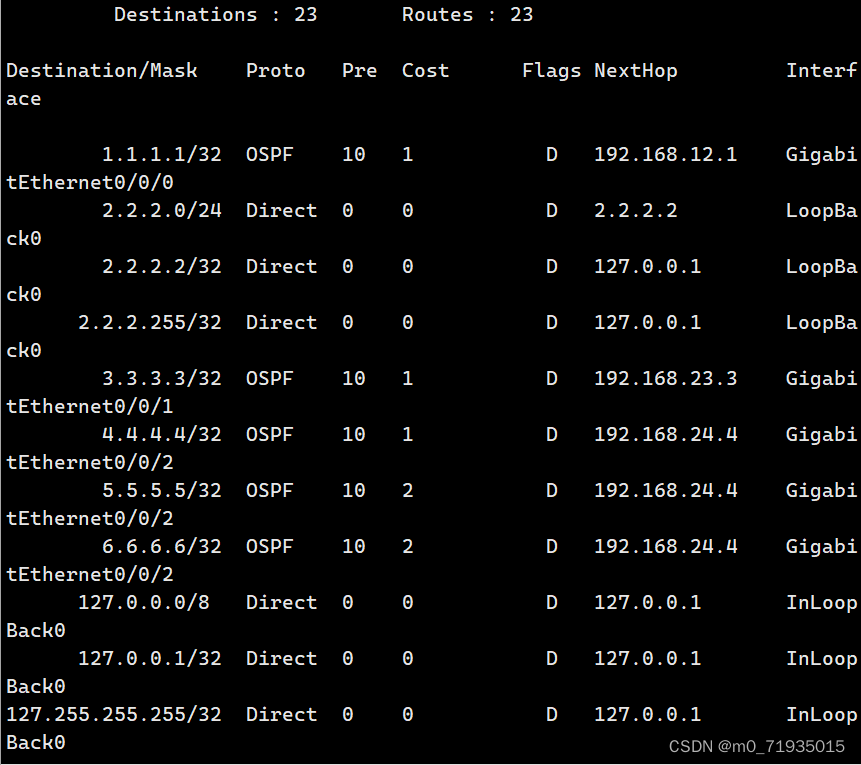

R2基本IP配置及通告如下
剩余路由器基本配置省略

配置区域认证

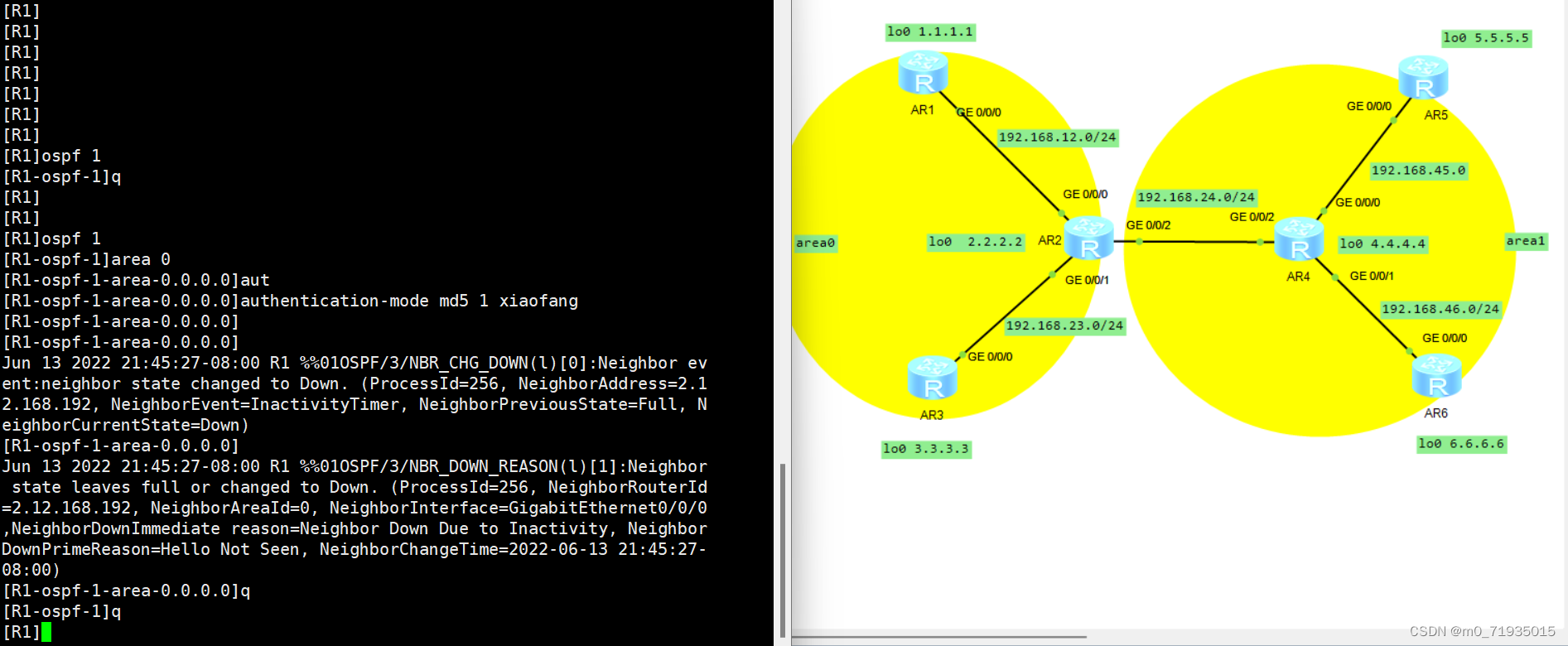

在R1 上面配置密文区域认证

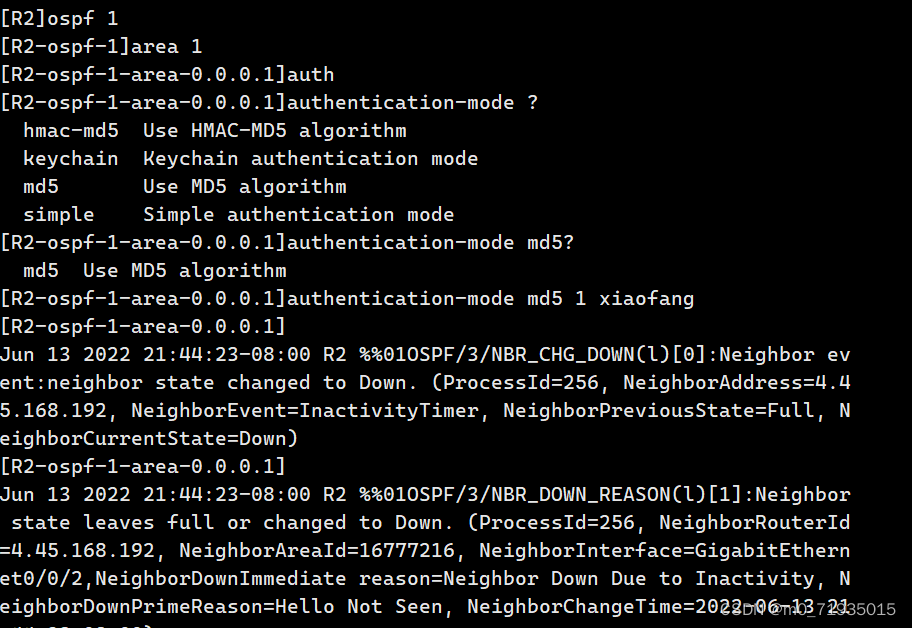

在R2上配置区域密文认证

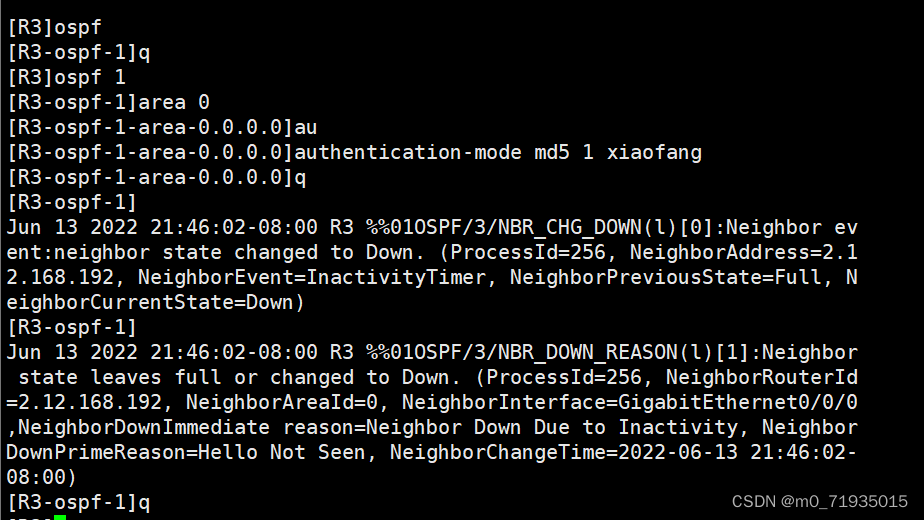

在R3上配置密文区域认证

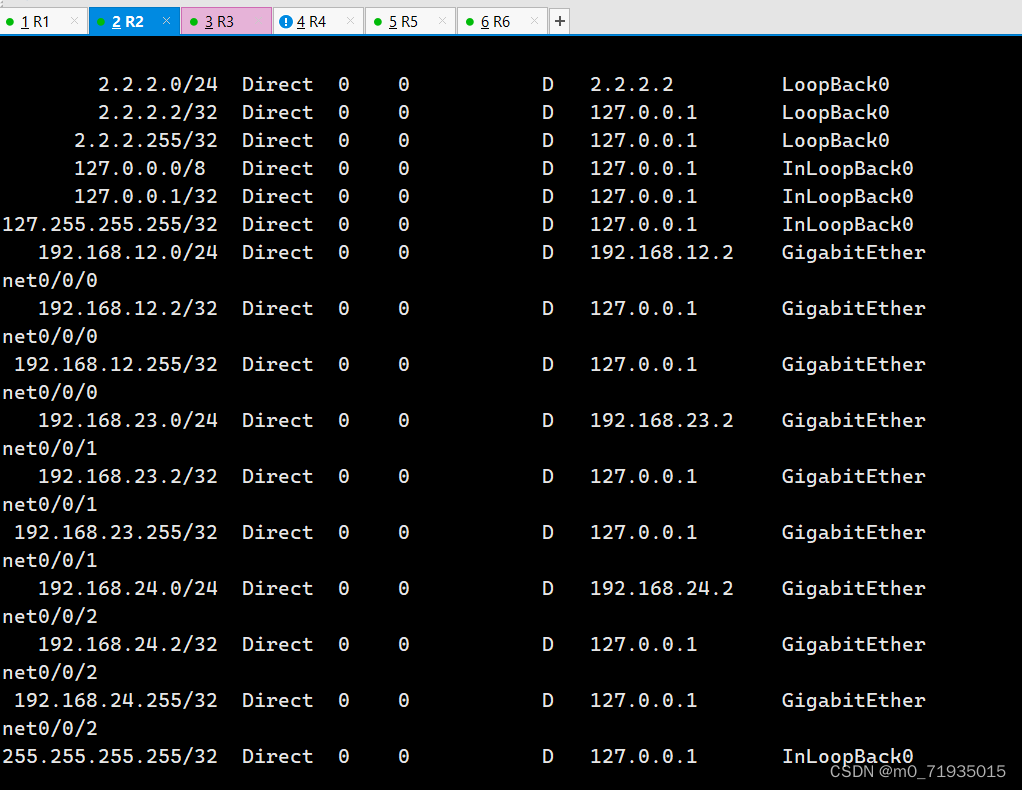

然后我们看R2 的路由表

可以看到已经没有ospf 获取的IP了，只剩下三个 直连网段 说明区域认证完成
接下来进行端口认证

对R2 的0/0/1 接口设置认证

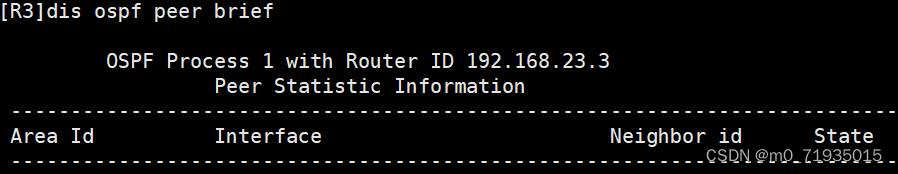

然后我们看R3是否有邻居

可以看到 因为R 3 的 g 0/0/0 接口没有设置接口认证，所以R3 与R2 断开了

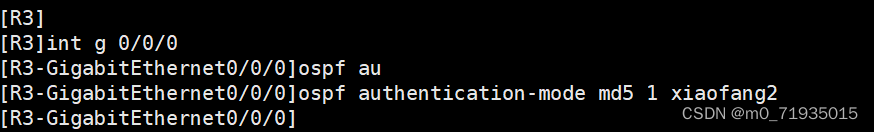

现在在 R3 g 0/0/0 接口设置认证看一下

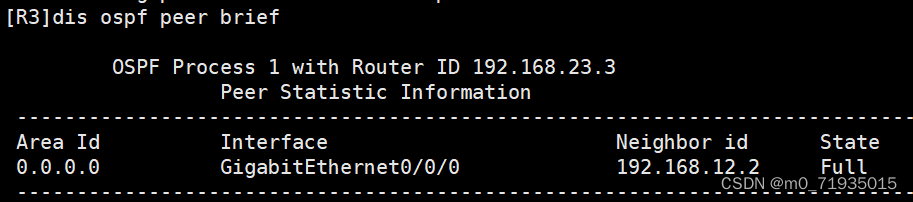

在R3 端口设置认证以后，R3 与R2 又有了邻居关系。
即接口认证成功

.OSPF的基础配置
[R1]OSPF 1 router-id x.x.x.x
【R1-OSPF】area 0
【r1-ospf-1-area-0.0.0.0】network 12.1.1.0 0.0.0.255

Dis ospf routing (可以看到学到的和自己直连的所有网段)

在MA网段中，若所有设备间均为邻接关系，将可能出现大量的重复更新
故进行DR（指定）/BDR（备份指定）选举，一个老大一个老二，老二等上位

所有非DR/BDR是邻居关系

Other只有跟other之间才是邻居，和DR和BDR都是邻接

串口没有DR和BDR，点对点不进行选举

选举规则：
1.先比较参选接口优先级，默认为1，取值范围0-255，越大越好；
2.若参选接口优先级相同，比较参选设备的routerid，数字大优
3.DR和BDR非抢占，故所需要的网段内部重新选举，需要重启该网段内所有参选设备
OSPF进程，若参选接口优先级为0，将放弃选举；一个网段内至少应该存在一台DR

为什么非抢占，如果添加一个路由器进拓扑，路由器优先级相对较高，这样就会发生抢占，重新收敛，时间40S，对于上网用户不友好
该完优先级，再确定网络可以终端40s，对ospf进行进程重启.

设备routerid选举规则

在配置了routerid的情况下，就按配置走，在没有配置routerid的情况下，
如果存在LOOPBACK接口，那么我们的routerid就是loopback接口地址
如果不存在loopback，就从我们设备接口ip中，找到一个最大值，称为我们的routerid（不考虑接口up/down状态）

因为我们的配置顺序会影响设备的routerid选举，咱们第一个配置的接口地址时，routerid已经进入了选举机制，所以会以第一个接口地址当做routerid，我们即便配置了loopback接口地址，也不会生效，因为routerid选举是非抢占的，此时，可以先将接口ip删除掉，

优先配置 环回接口做route id
不建议用全局routeid
要分清什么是全局route id，什么是ospf routeid
如果优先设置环回接口，即全局id=环回接口地址
就不需要设置ospf route id

需要重置我们ospf的进行
Reset ospf process

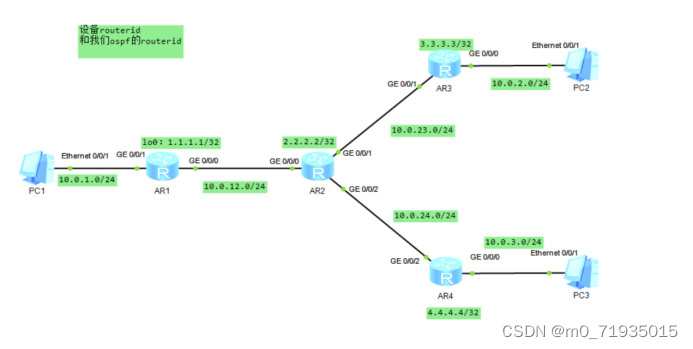

关于设备全局的routerid与ospf的routerid
1 当ospf未配置routerid的时候，我们routerid是设备的routerid
2.当我们ospf配置了routerid的时候，我们的routerid就是自己配置的

注意：ospf的routerid可以和设备的routerid不相同
假如在设备手动设置routerid之前，我们的ospf协议已经运行，并且默认无配置routerid，
此时，手动修改后，需要去重启我们的ospf进程，才可以

但是一般情况下，我们的ospf约定俗成，并且较为好记忆的方式，就是把routeri配置成
1.1.1.1这类的换回地址，但是不强制.

记住！！！ospf的routerid一定不能重叠

重叠会导致可能会直接掉一个邻居，也可能

如果我们R4和R3的routerid一致，在R2上可以显示出两个邻居的routerid都为3.3.3.3
但是由于routerid一致，导致r2会将R4和R3当成一个邻居，但是LSA不一致，造成链路状态数据库发送错误，无法得到正确的R4的路由
