交换机原理解释

在了解交换机的工作原理之前，我们先要了解几个概念。

一、相关概念

1、OSI七层模型是哪七层？

自上而下分别是：

应用层

表示层

会话层

传输层

网络层

数据链路层

物理层

交换机工作在数据链路层，这里有个小口诀，应表会传网（往）数（树）物（屋），可以方便你们记忆。

2、什么是单播、组播、广播

单播 unicast：一个点给另外一个点发送数据。

组播 multicast：一个点给一部分点发送数据。

广播 broadcast：一个点给所有点发送数据。

3、MAC地址

以太网MAC地址：以太网地址用来识别一个以太网上的某个独立的设备或一组设备，是网卡里带有的，一个网卡会有一个mac地址，MAC地址是全球唯一的，而且不需要我们去配置。

了解了这几个概念我们再来看看，交换机的工作原理。

二、交换机的工作原理

交换机的工作原理，简单一句话可以说成：先学习，后转发。

1、学习

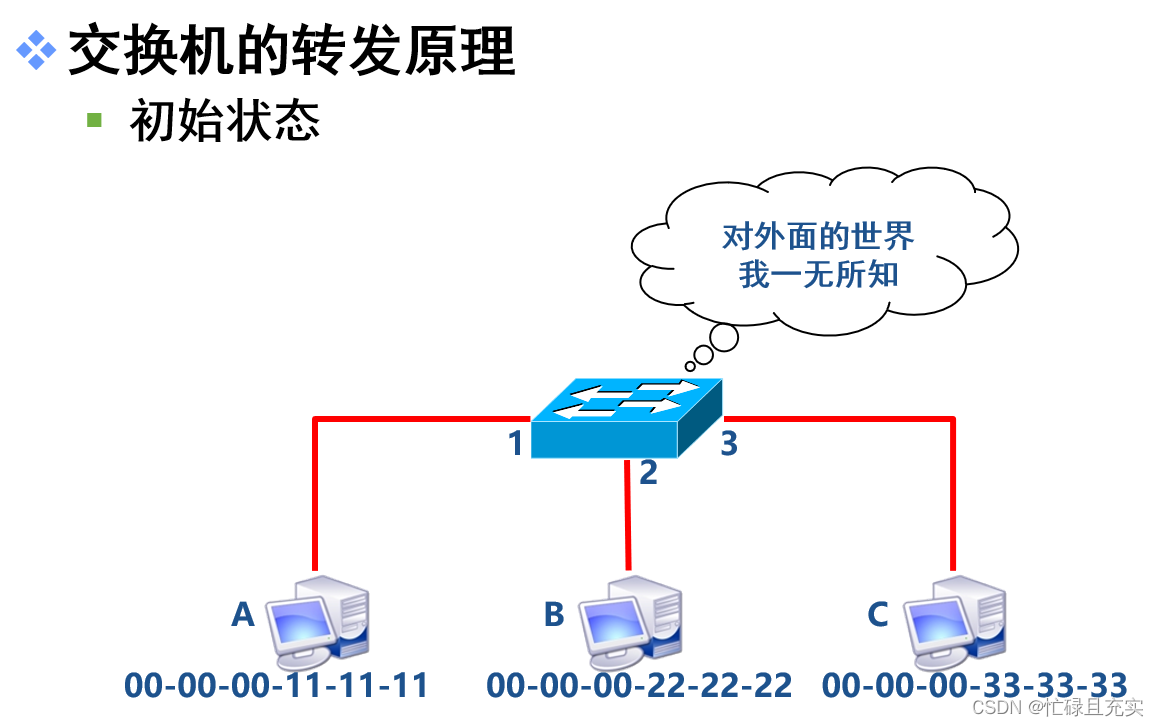

如上图所示一台交换机连了三台电脑，A电脑想要和B电脑进行通信，他们的MAC地址如上，初始状态交换机是不知道他们的MAC的。A电脑将自己的数据进行封装，源MAC填自己的（A电脑），目的MAC填的是B电脑的，封装到物理层通过网线将数据送给交换机，交换机收到帧(数据在数据链路层叫数据帧)以后进行解封装，接下来就进行学习。

学习：

上面进行了解封装，先学习，学习的是帧里面的源MAC地址，在MAC地址表内查看有没有着个源MAC地址，没有就将MAC地址和此机器和交换机相连的接口存放进MAC地址表。交换机内有个MAC地址表，表内存放的是各台电脑的MAC地址和他们和交换机相连的接口。这就是学习，学习完了之后，再进行转发。

转发：

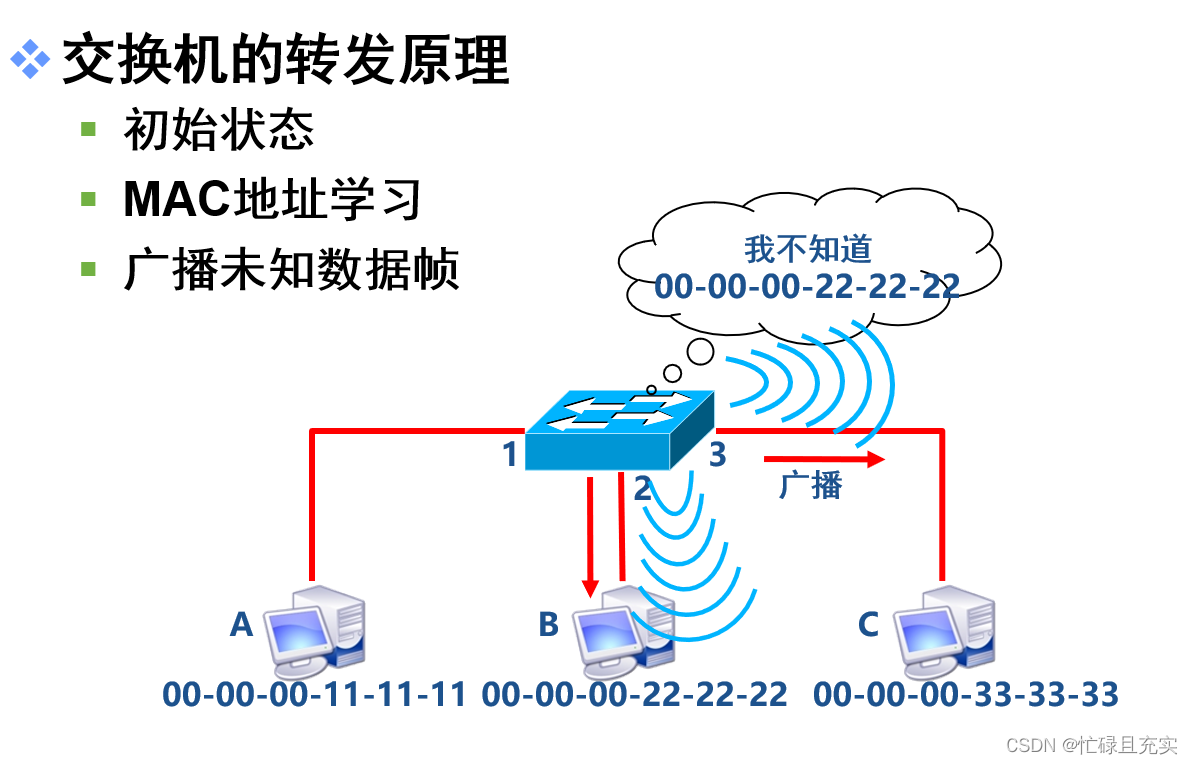

转发的时候要看目的MAC地址，如果MAC地址表内有目的MAC地址，就直接将数据，发送给对应的接口。如果MAC地址表内没有目的MAC地址，交换机就会进行广播，给所有的电脑都发送数据，不会广播给发送数据的电脑，也就是A电脑。

其他电脑收到数据后，进行解封装，查看目的MAC地址，如果是自己，就响应，不是自己的则不回复，将数据丢掉。此时B电脑查看到目的MAC是自己，它响应了，并且将数据进行封装发送的交换机，MAC地址是自己的（B电脑），目的MAC地址的是A电脑的。

交换机收到数据后，又将其进行解封装， 拿到B电脑的MAC地址，将其存放入MAC地址表内，交换机再将数据发送到1接口。A电脑下次再想与B通信，交换机的MAC地址表内已经存放了B的MAC地址以及对应的接口号，交换机可直接将数据发送给2接口。
