Graphwalker基于模型的自动化测试

Graphwalker 基于模型的自动化测试

基于模型的自动化测试（Model-Based Testing，MBT）作为一种创新的测试方法，正逐渐受到广泛关注。Graphwalker 作为一款强大的基于模型的自动化测试工具，为我们提供了一种高效、全面的测试解决方案。

一、什么是基于模型的自动化测试（MBT）

基于模型的自动化测试是一种将软件系统的行为和功能以模型的形式进行描述，并基于这些模型自动生成测试用例和执行测试的方法。它的核心思想是通过建立系统的抽象模型，来捕获系统的各种可能状态、转换和行为，从而更系统、更全面地规划和执行测试。

MBT 的优势在于能够提高测试的覆盖率和效率，减少人为的疏漏和错误，同时还能更好地应对复杂系统的测试挑战。通过模型的精确描述，我们可以更清晰地理解系统的行为，发现潜在的问题和风险。

二、Graphwalker 简介

Graphwalker 是一款开源的基于模型的自动化测试工具，它支持多种模型格式，如有限状态机（Finite State Machine，FSM）和扩展有限状态机（Extended Finite State Machine，EFSM）。Graphwalker 能够根据用户定义的模型和测试策略，自动生成高质量的测试用例，并提供了丰富的接口和工具，方便与其他测试框架和工具进行集成。

有限状态机（Finite State Machine，FSM）

有限状态机是一种数学模型，用于描述系统在有限个不同状态之间的转换和行为。

它由以下几个关键部分组成：

1. 有限的状态集合：这些状态代表了系统可能处于的不同情况。例如，一个简单的灯的有限状态机可能有“开”和“关”两个状态。
2. 输入集合：这些是可以触发状态转换的外部事件或条件。比如，对于灯的状态机，“按下开关”就是一个输入。
3. 状态转换函数：它定义了在给定当前状态和输入的情况下，系统将转换到的下一个状态。例如，当灯处于“关”状态且收到“按下开关”的输入时，状态转换为“开”。
4. 输出集合（可选）：在某些状态机中，每个状态转换可能会产生相应的输出。

有限状态机的特点是状态转换只取决于当前状态和输入，不涉及内部变量或复杂的计算。

扩展有限状态机（Extended Finite State Machine，EFSM）

扩展有限状态机是有限状态机的扩展形式。

与有限状态机相比，它增加了以下元素：

1. 变量：EFSM 可以包含内部变量，这些变量可以在状态转换过程中被修改和使用。例如，在一个网络协议的 EFSM 中，可能有一个变量来记录已发送的数据包数量。
2. 条件判断：状态转换不仅取决于输入和当前状态，还可能取决于变量的值和更复杂的条件表达式。
3. 动作：除了简单的状态转换，还可以执行更复杂的动作，这些动作可能涉及对变量的操作、与外部系统的交互等。

由于引入了变量和更复杂的条件判断，EFSM 能够更精确地描述具有更复杂行为的系统，但同时也增加了模型的复杂性和分析的难度。

三、Graphwalker 的安装

要使用 Graphwalker 进行基于模型的自动化测试，首先需要完成其安装过程。以下是在常见操作系统上的安装步骤：

Windows 系统

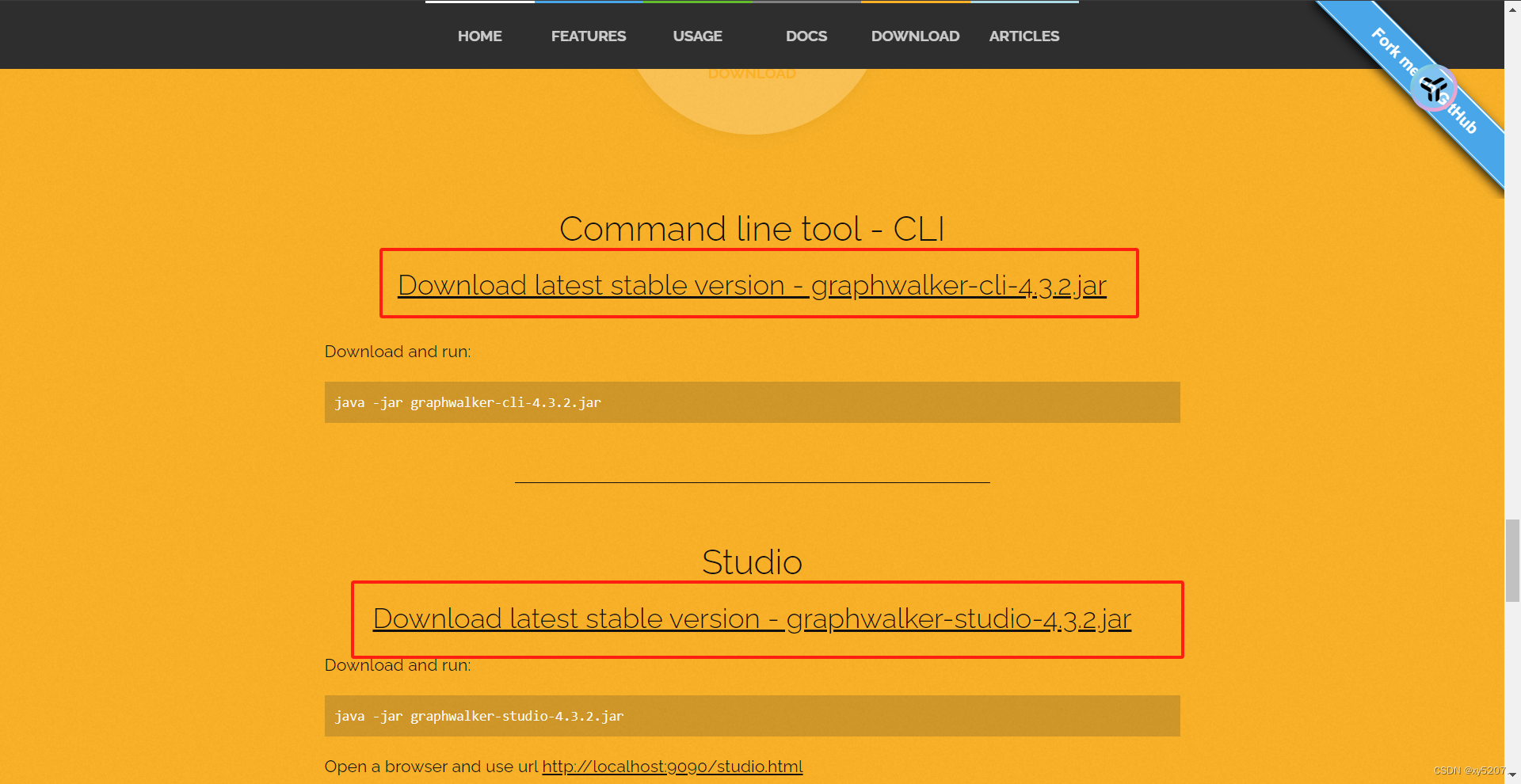

1. 访问 Graphwalker 的官方网站（https://graphwalker.github.io/），下载最新的 Windows 版本安装包。

2. 运行安装包，按照安装向导的提示进行操作，选择安装目录等选项。

3. 安装完成后，将安装目录添加到系统的环境变量中，以便在命令行中方便地使用 Graphwalker 命令。

四、Graphwalker 的使用教程

（一）创建模型

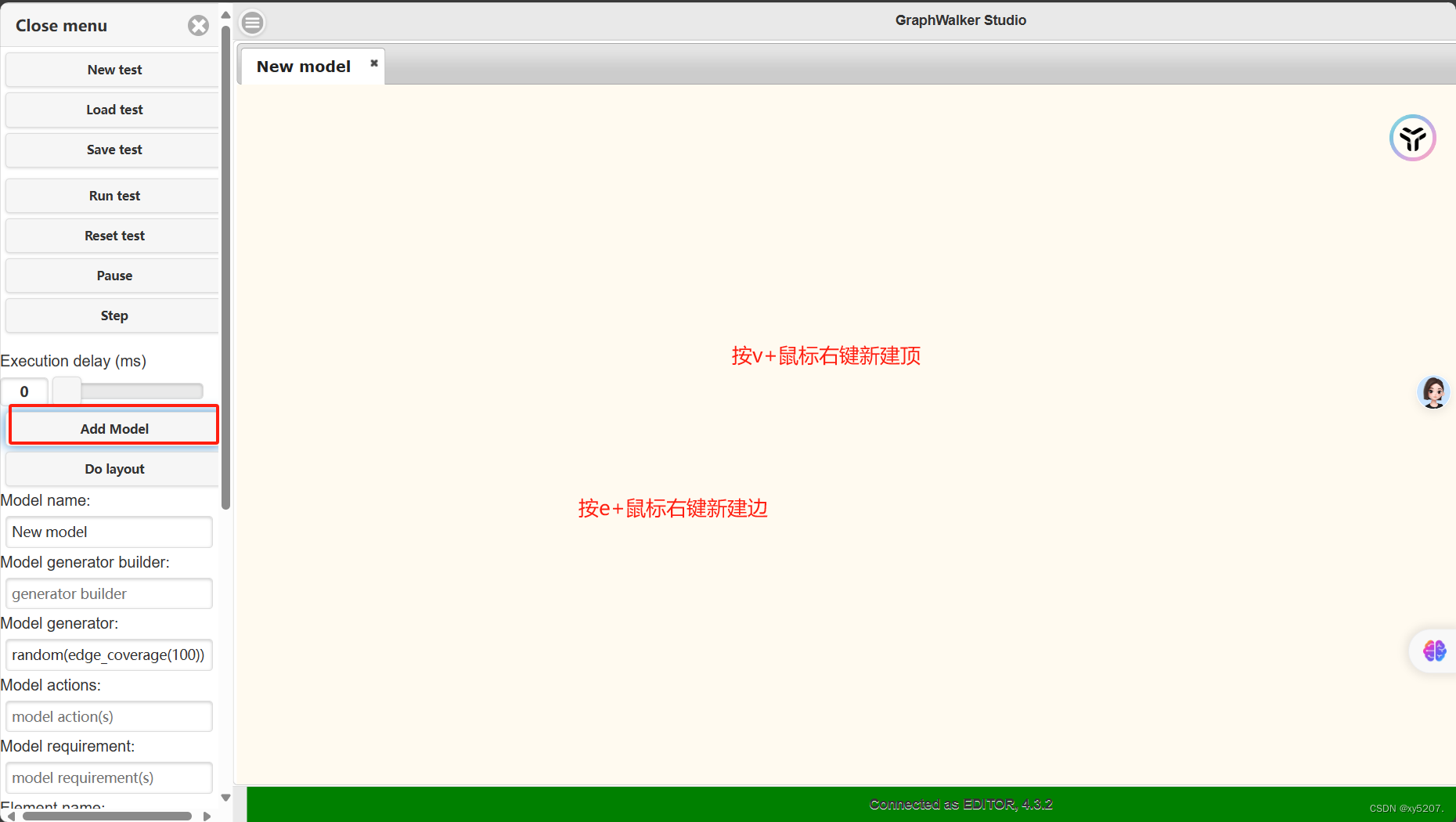

1. 可以使用图形工具（如 yEd）来创建模型，模型通常以有向图的形式表示，节点表示状态，边表示状态之间的转换；或使用graphwalker-studio，运行java -jar graphwalker-studio-4.3.2.jar命令

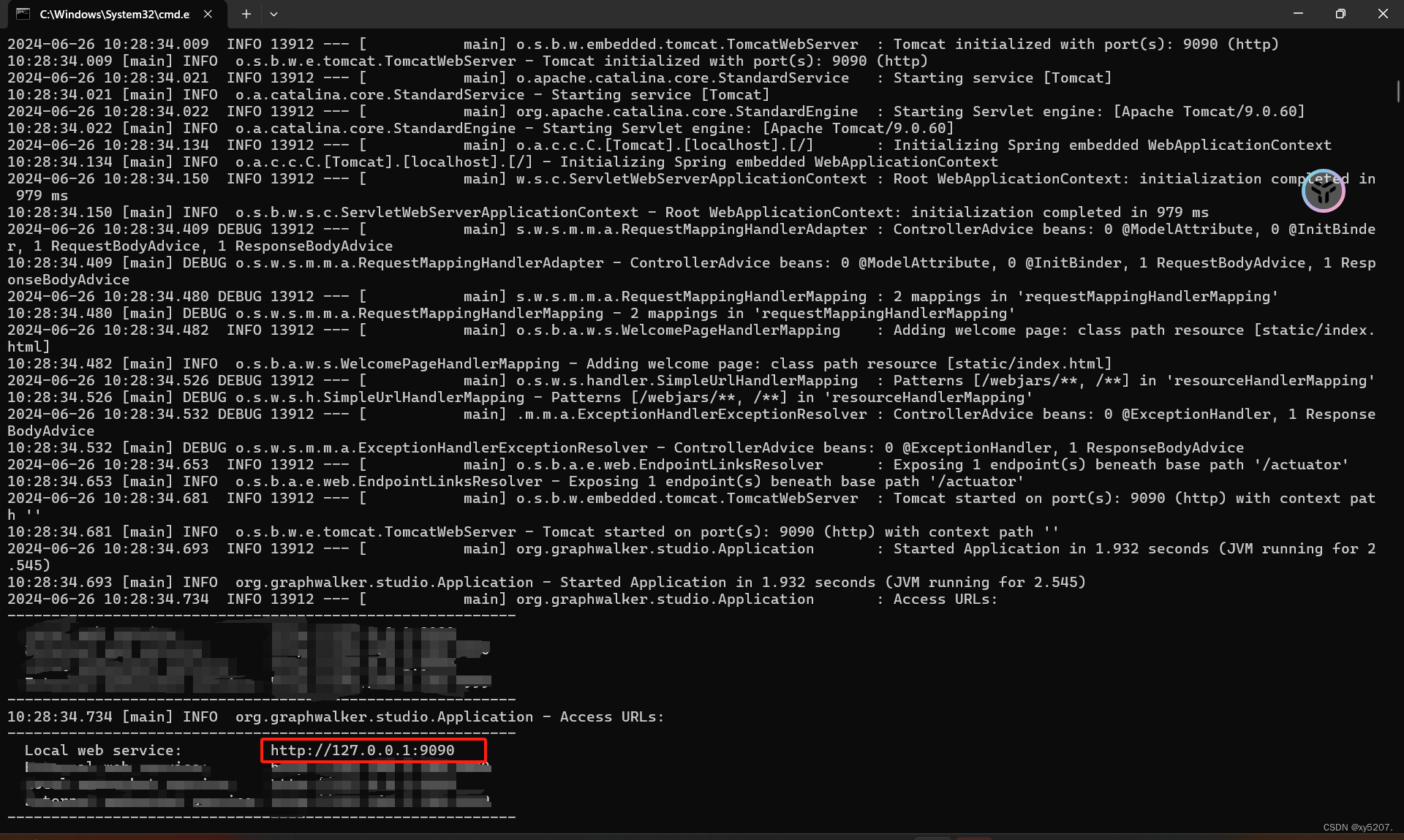

   进入这个链接

2. 为节点和边添加必要的属性，例如状态的名称、转换的条件和动作等。

（二）保存模型

1. 点击Save test将创建好的模型保存。

（三）配置测试策略

1. 在命令行中，根据需要选择合适的路径生成算法和停止条件。
2. 例如，使用随机路径生成算法 random(edge_coverage(100)) 表示以随机方式生成测试路径，直到达到 100%的边覆盖率。

（四）运行 Graphwalker

1. 在命令行中执行以下命令：

   java -jar graphwalker-cli-<version>.jar offline -m <model_file.graphml> <selected_test_strategy>


   其中 <version> 是 Graphwalker 的版本号，<model_file.graphml> 是保存的模型文件路径，<selected_test_strategy> 是选择的测试策略。

（五）分析测试结果

1. Graphwalker 会生成测试用例序列，并输出到控制台或指定的文件中。
2. 分析测试结果，检查是否覆盖了预期的状态和转换，以及是否发现了潜在的问题。

五、总结

Graphwalker 基于模型的自动化测试为软件测试带来了全新的思路和方法。通过清晰的模型定义、灵活的测试策略配置和高效的测试用例生成，它能够帮助我们更有效地发现软件中的问题，提高软件的质量和可靠性。在实际应用中，我们需要根据项目的特点和需求，合理选择和运用 Graphwalker，充分发挥其优势，为软件开发的成功保驾护航。
