ACL 访问控制列表 实验

一、简介

1、ACL - Access Control List - 访问控制列表。

2、ACL是一系列有序的语句。

（1）有序：

        ACL有序号，执行时按顺序自上而下查找并匹配。

        默认先写的语句序号靠前。--- 所以注意书写规则的顺序，精确的规则放在前面。

        如果查完了列表没有匹配的条件，则默认拒绝所有 deny all。--- 所以全是deny的ACL中，最后一条应该写上permit any。

 access-list 10 permit 0.0.0.0 255.255.255.255 等同于  access-list 10 permit any。

这里的255.255.255.255是通配符，形似子网掩码，但子网掩码的0和1必须连续，通配符不限制。通配符中，标0的位置表示固定，标1的位置表示可变。

拓展ACL的permit any要写两遍any，分别表示源和目的：access-list 100 permit any any

access-list 10 permit 10.1.1.1 0.0.0.0 等同于  access-list 10 permit host 10.1.1.1

（2）语句：

        ACL语句指定了条件和动作，若满足条件则执行动作。

        ACL动作有：permit/deny

        ACL条件比较复杂，根据条件的书写区别分类。

3、ACL用于过滤流量/匹配流量进行下一步操作。

        但ACL不能过滤自身产生的流量（比如不能过滤loopback的in方向过滤环回口产生的流量，但可以在环回口流量出接口的out方向过滤掉）

4、ACL需要在R/SW的接口处调用，物理/虚拟接口都能调用。需要区分方向in/out。

        一个接口，每方向，每种ACL类型（IP、MAC、……类型），只能调用一个ACL。多个易冲突，且一个ACL够用。

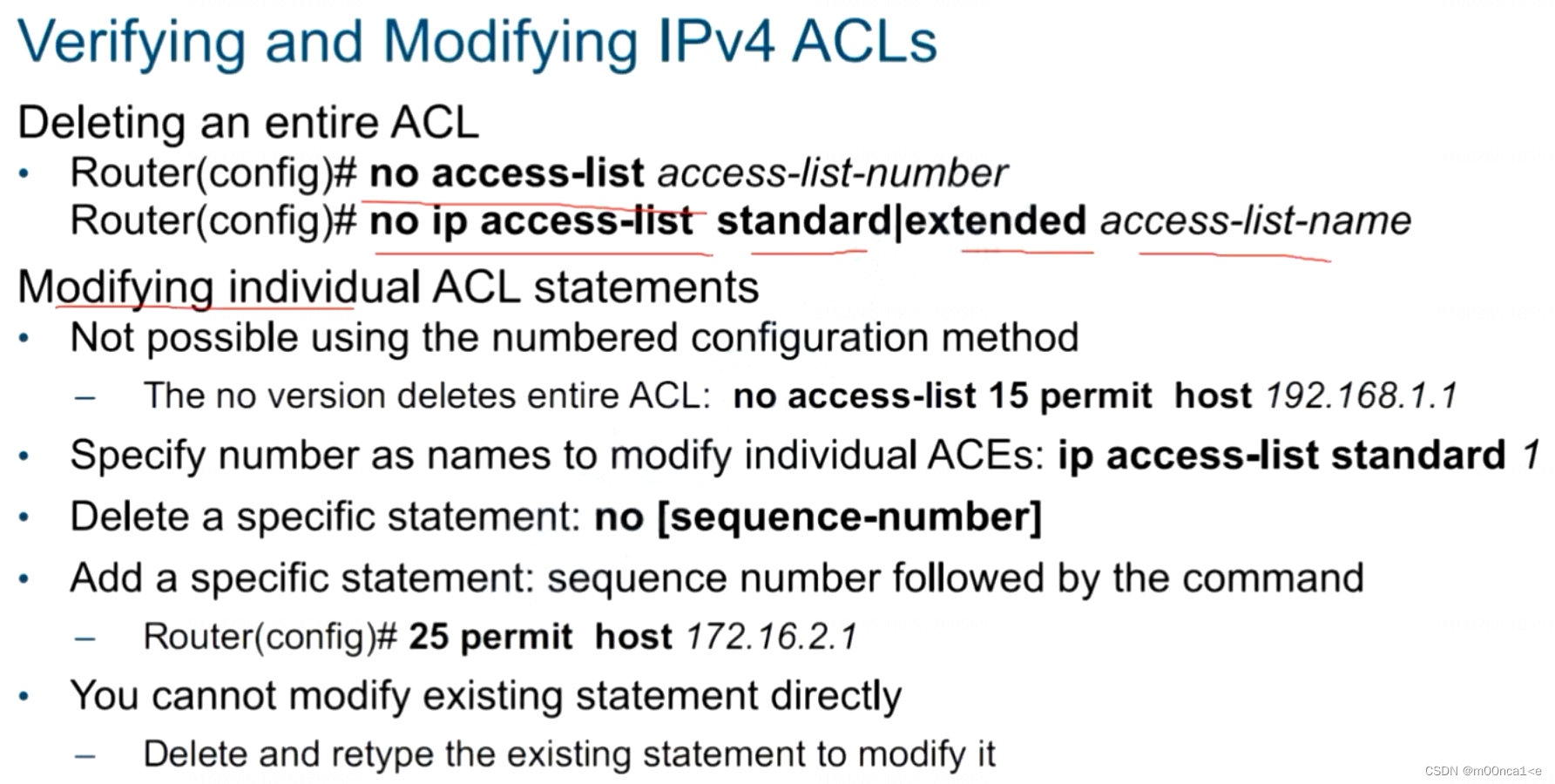

5、对ACL进行删改

二、类型

1、IP ACL

• 标准ACL：只根据ip报头中的S-IP地址匹配。所以标准ACL应该写在靠近终点的地方
• 拓展ACL：基于IP包的五元组匹配（S-IP \ D-IP \ Protocol \ S-port \ D-port）五元组能判断不同数据包是否属于同个数据流。所以拓展ACL应该写在靠近起点的地方

2、二层ACL

• 基于MAC / VLAN / port的ACL

3、自定义ACL

•     · 基于应用层内容的ACL，思科不支持，需要在防火墙上配

三、标准ACL

有命名/编号两种创建方式。

推荐用命名。可以调整序列号以修改语句执行顺序，也可以单独删除某条规则。

标准ACL编号的范围是1-99  1300-1999

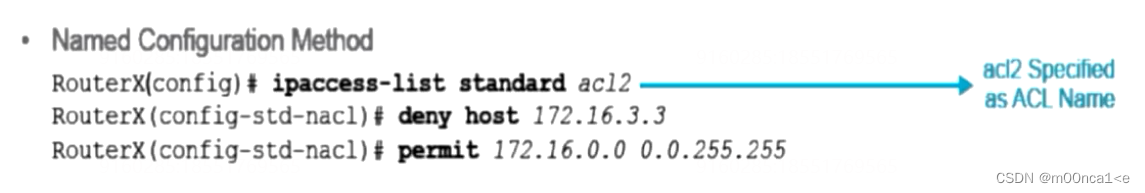

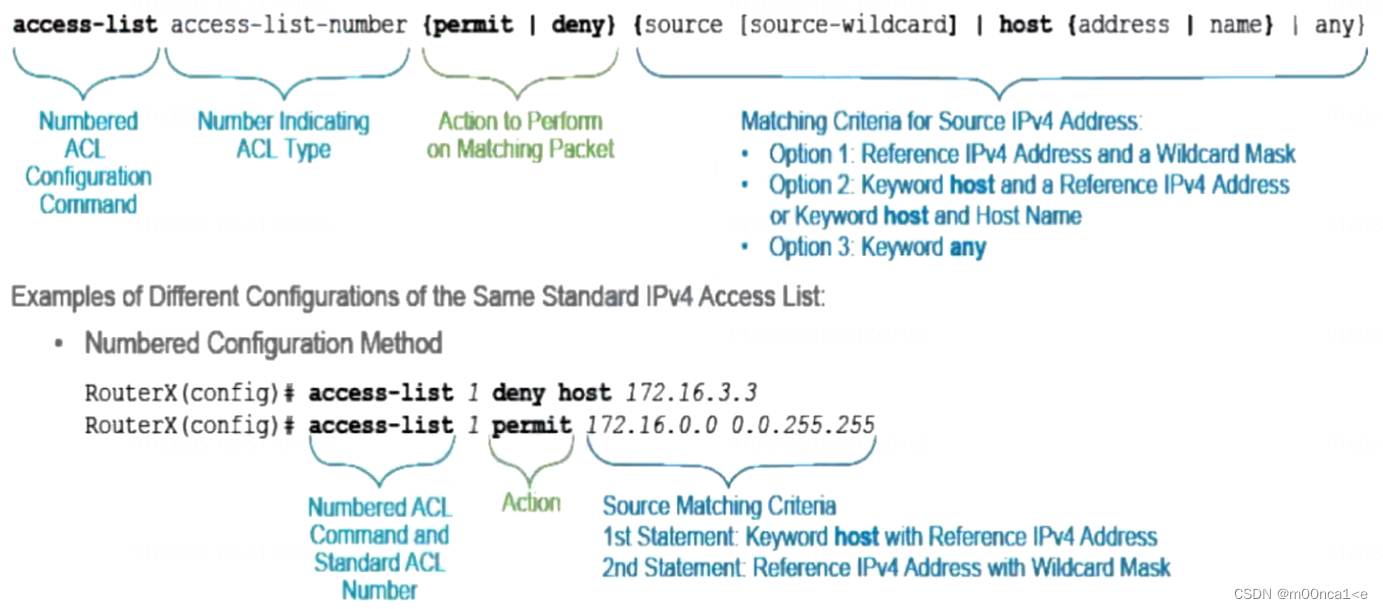

见上图，编号方式创建的ACL在写规则的时候要带编号。

而命名方式创建的ACL直接从动作开始写即可。

四、扩展ACL

有命名/编号两种创建方式。

推荐用命名。可以调整序列号以修改语句执行顺序，也可以单独删除某条规则。

拓展ACL编号的范围是100-199 2000-2699

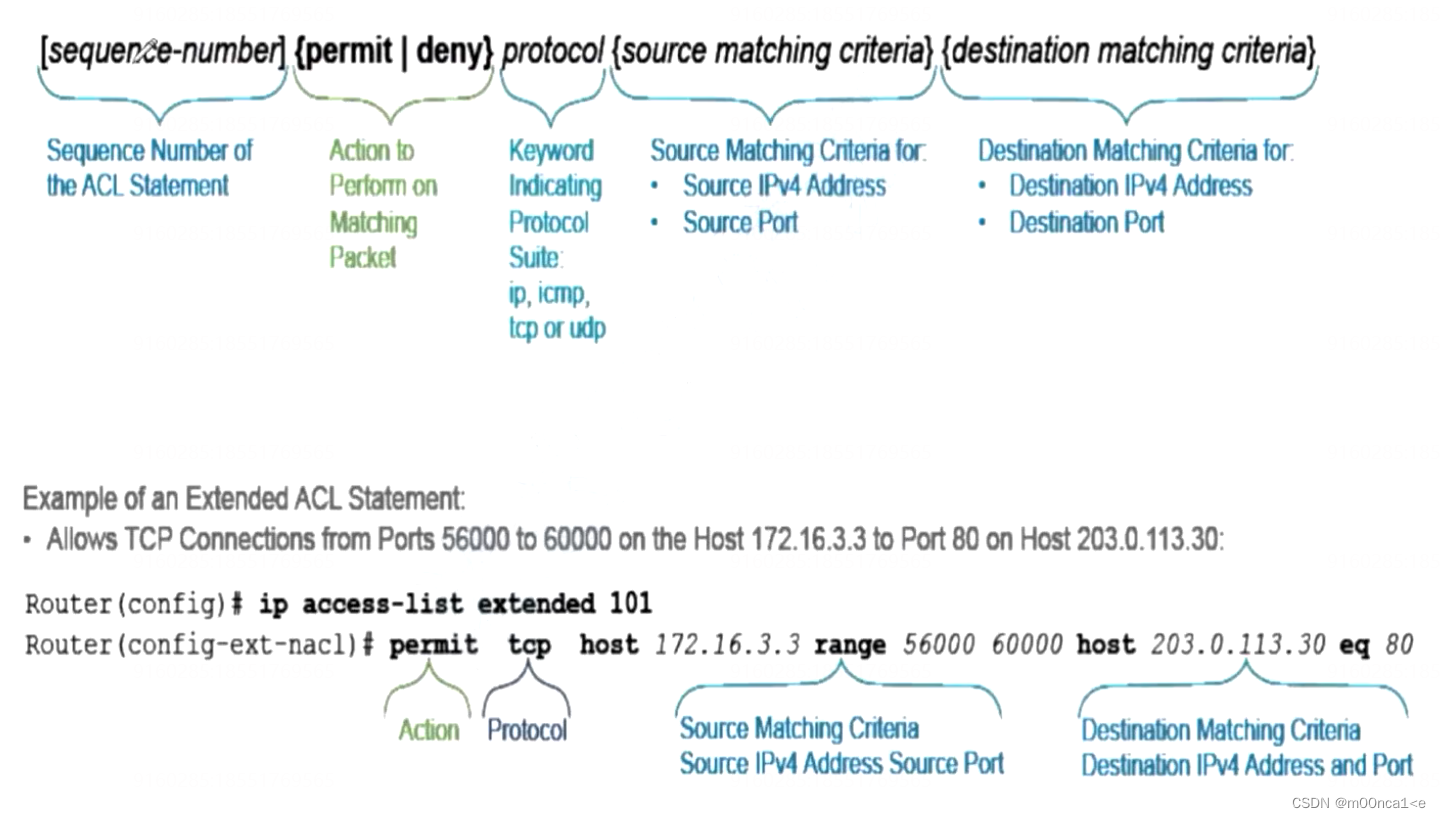

上图是一个扩展ACL的例子。

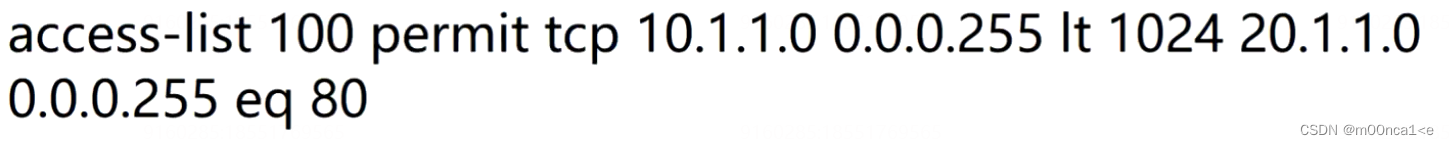

意思是：如果有tcp流量来自10.1.1.0/24网段，源端口小于1024（可以不写，代表任意），访问20.1.1.0/24网络的http协议，则放行。

lt - less than \ eq - equal \ gt - greater than \ neq - not equal

五、实验 - 标准ACL

1、搭建拓扑

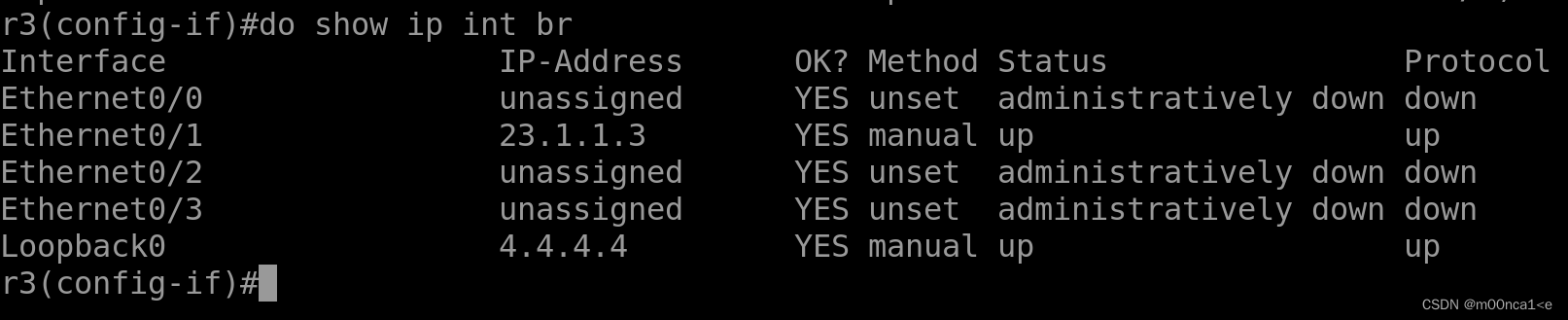

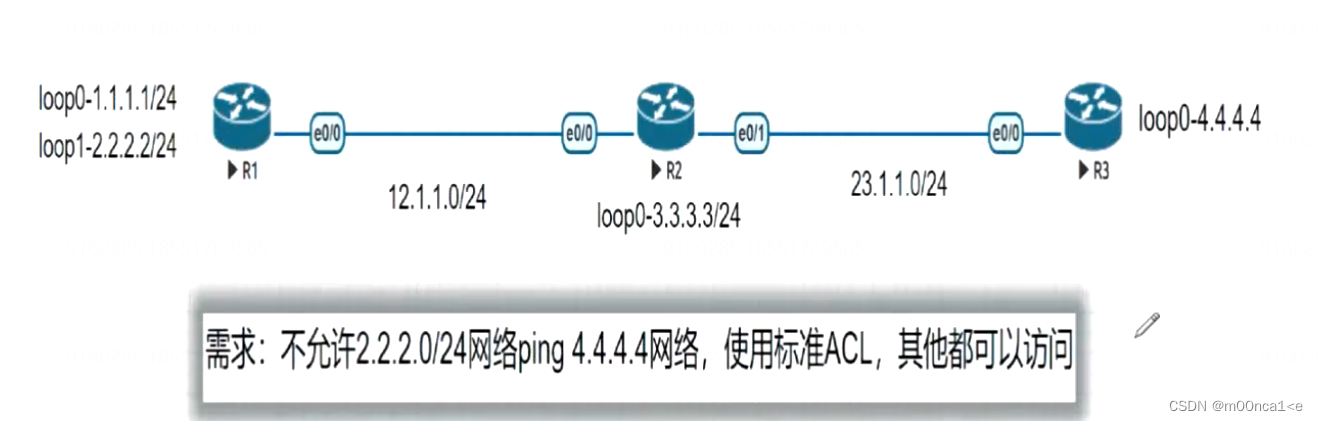

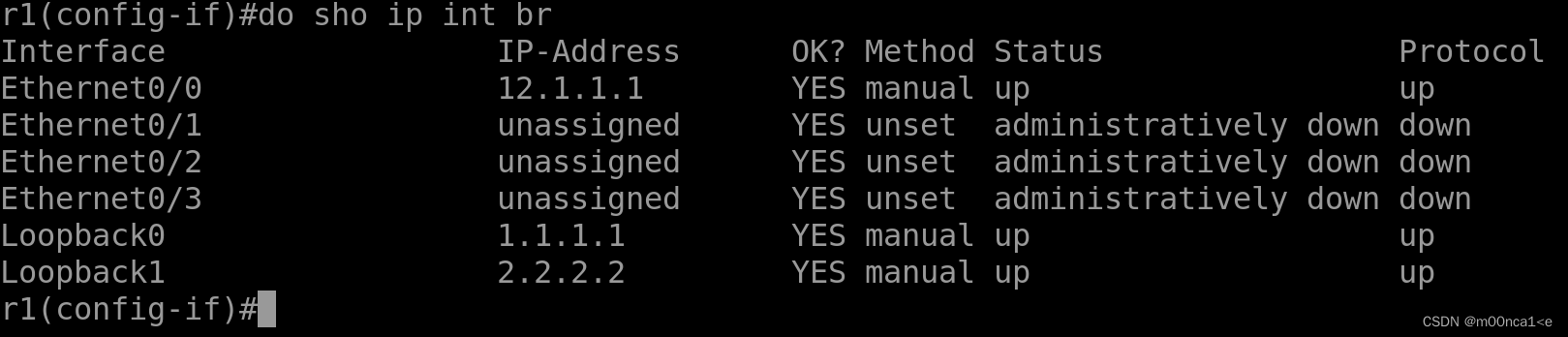

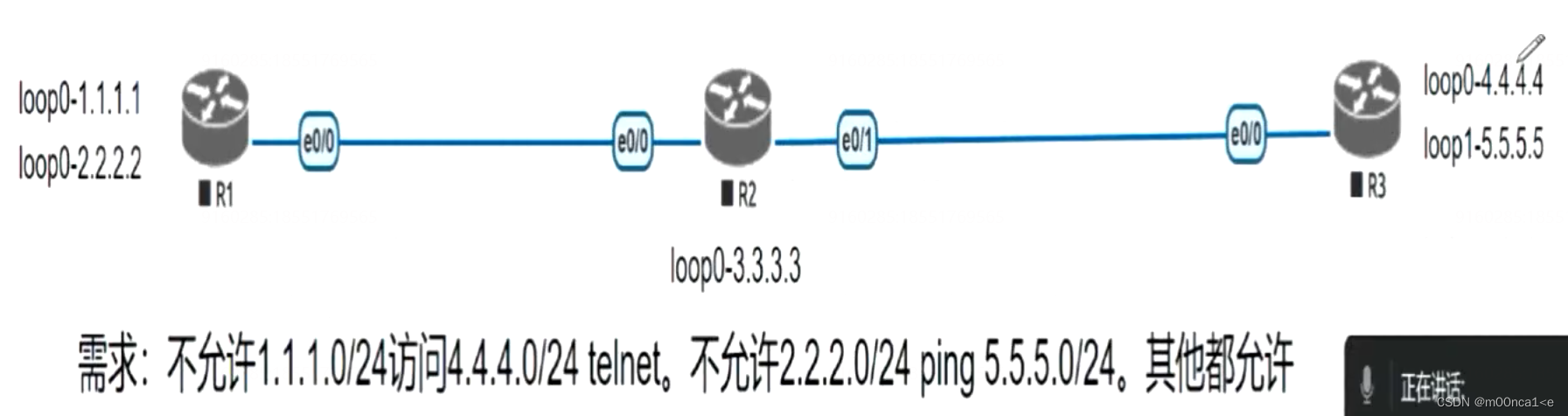

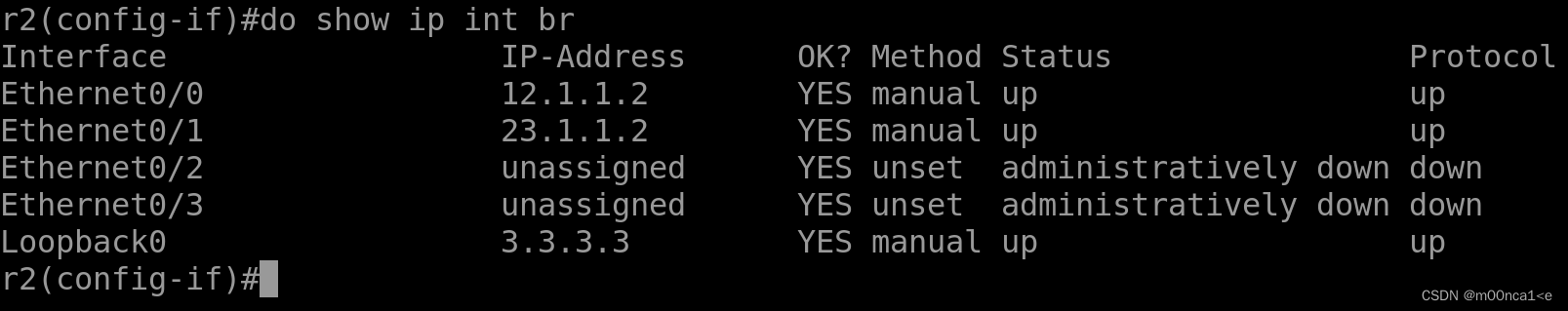

搭好拓扑如上（R2R3之间统一都连e0/1口），配好物理和环回口的IP地址。

2、全网互通

配路由协议，测试全网互通

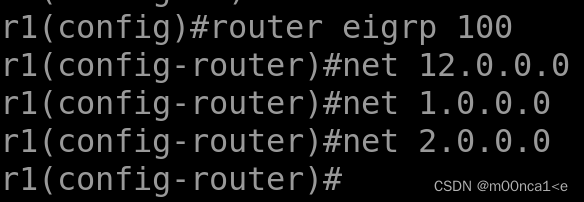

配个eigrp，宣告网段。这里只截取R1的命令。

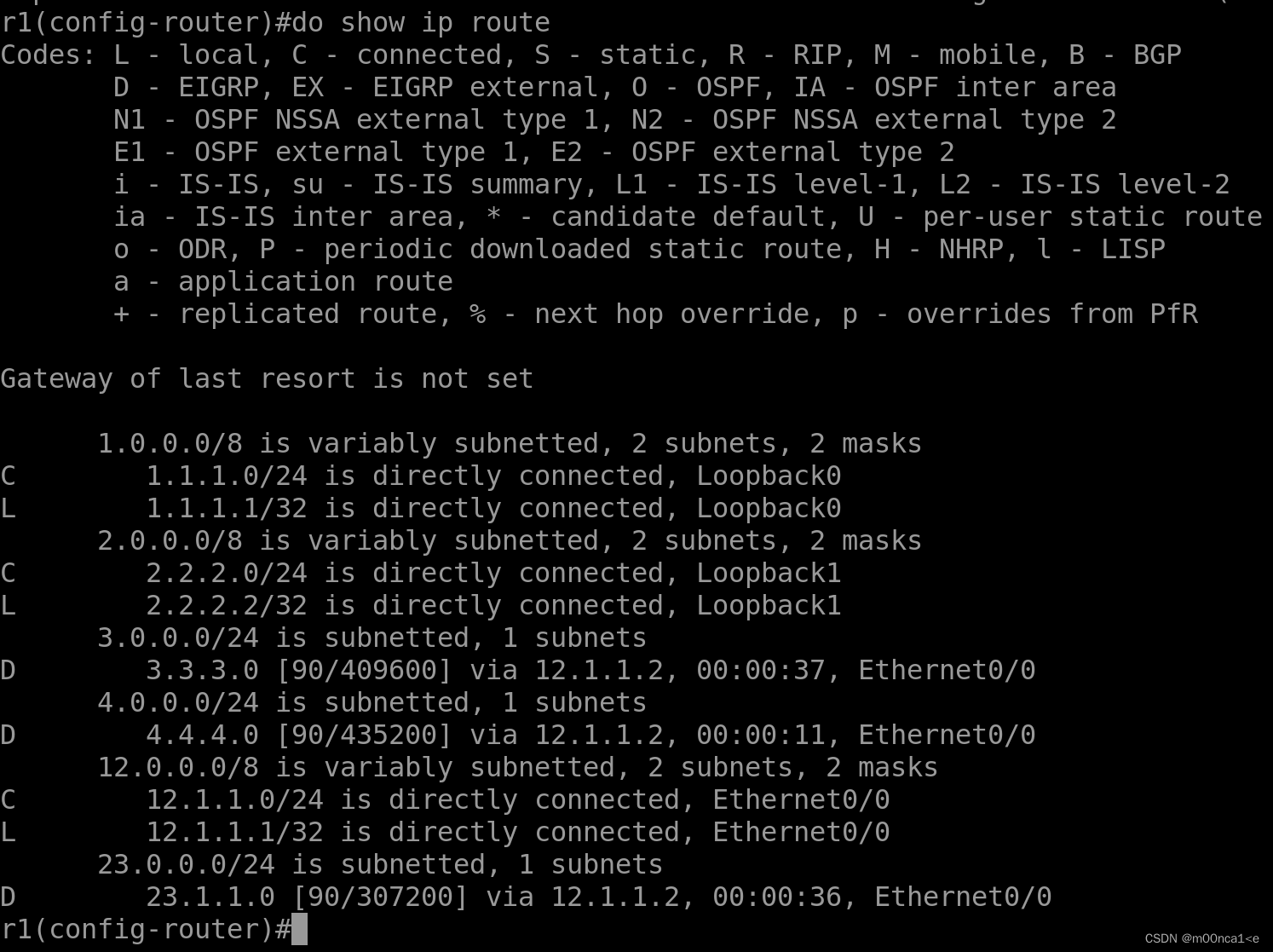

3台都配完后，检查路由表：

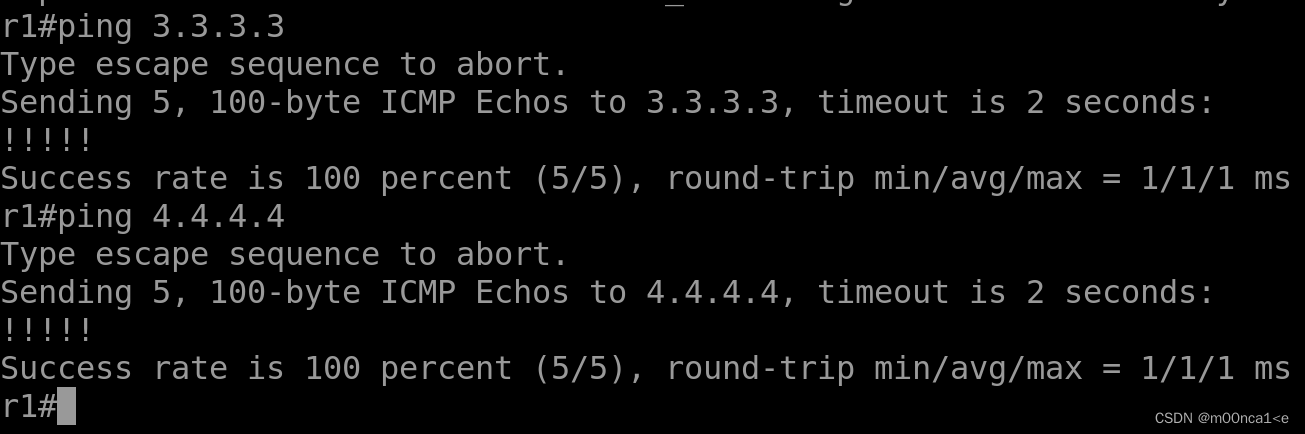

测试连通性：

3、用编号方式写标准ACL

【先用编号做一遍，再删掉用命名做一遍。】

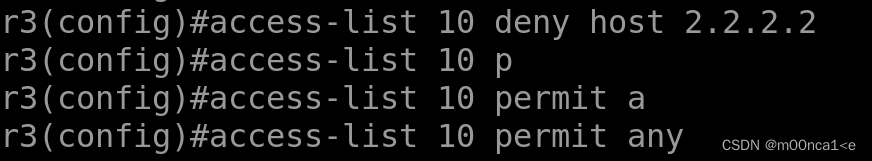

写两条，一条拒绝2.2.2.2 ， 一条permit any。

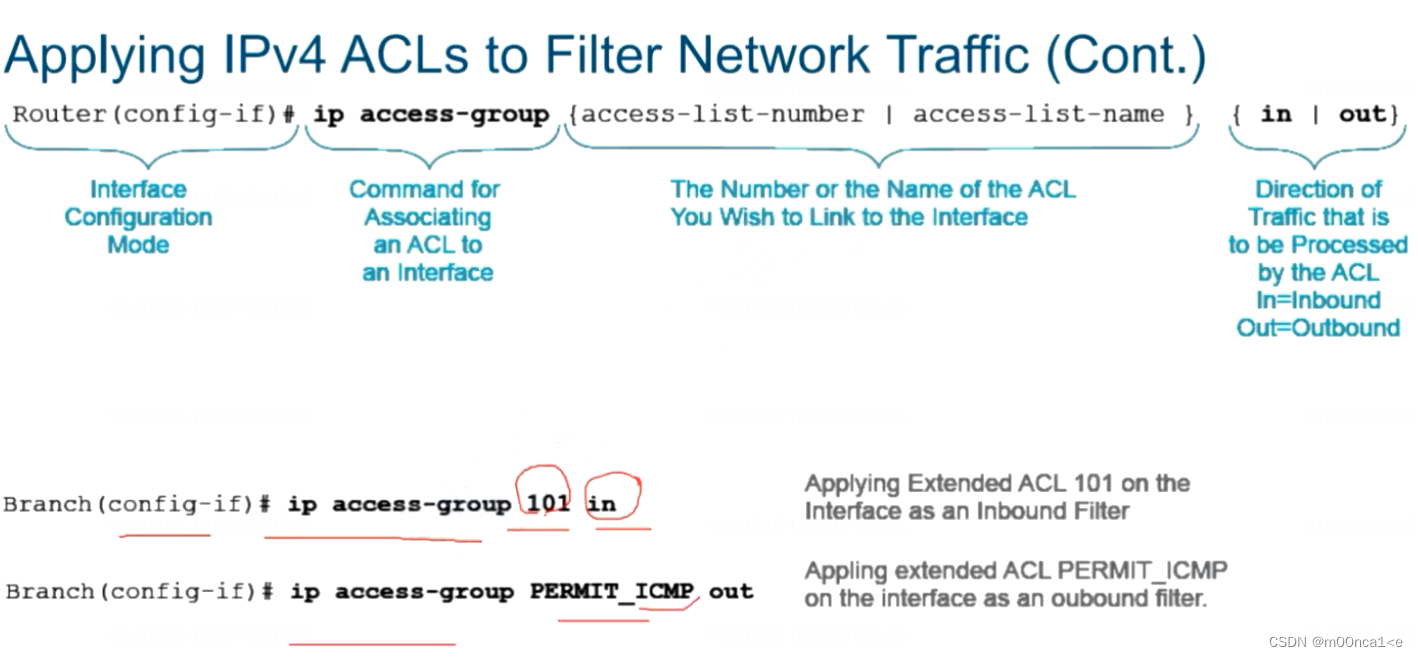

调用。因为用的是标准ACL，所以最佳调用位置是R3环回口的in方向（这里导致后面出现问题）

检查：

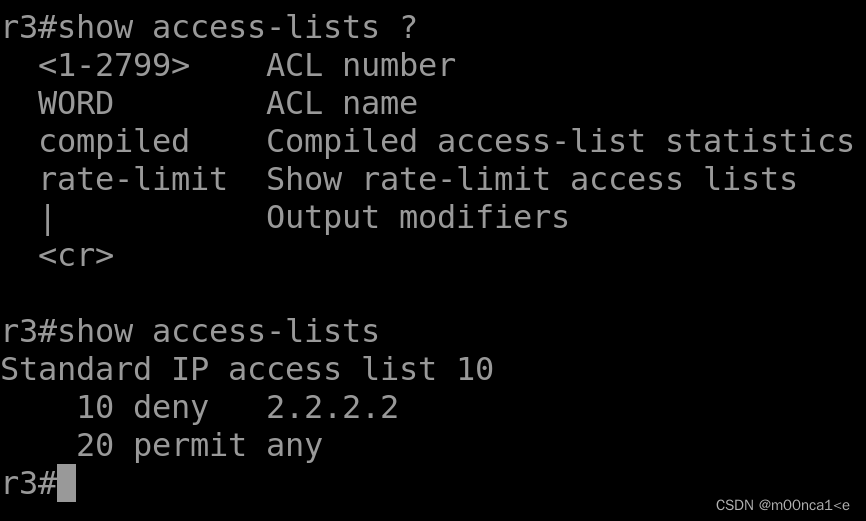

show access-lists 可以加编号，因为只有一组ACL所以直接show就好

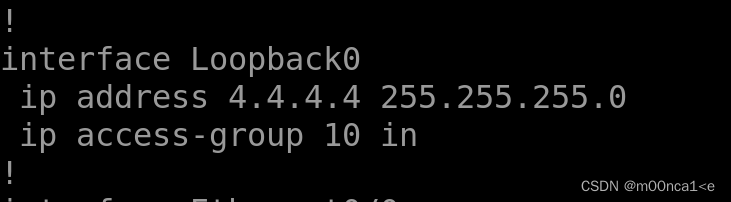

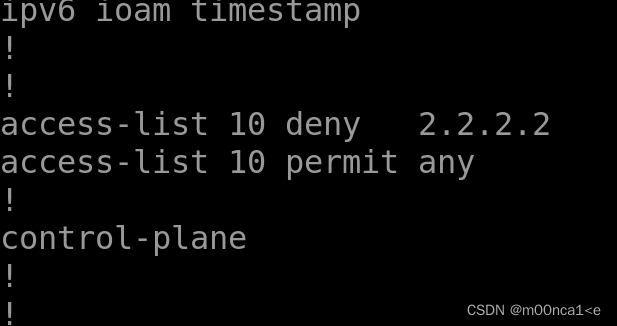

show run看loopback 0 ，往后翻也能看到ACL

4、测试连通性

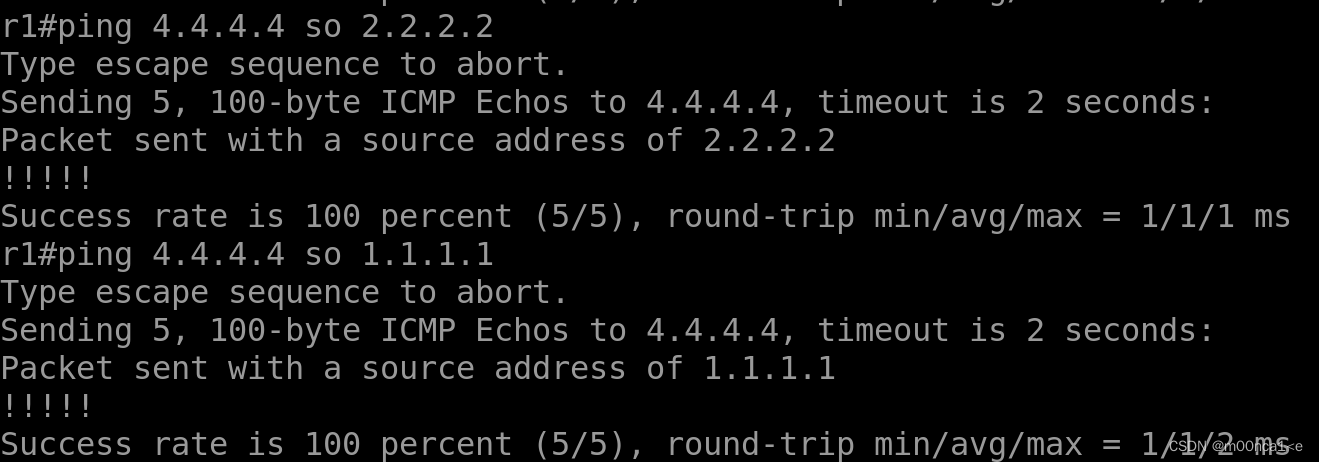

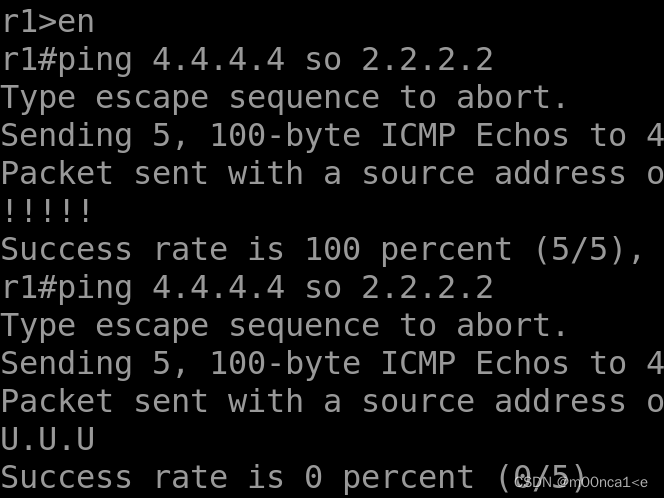

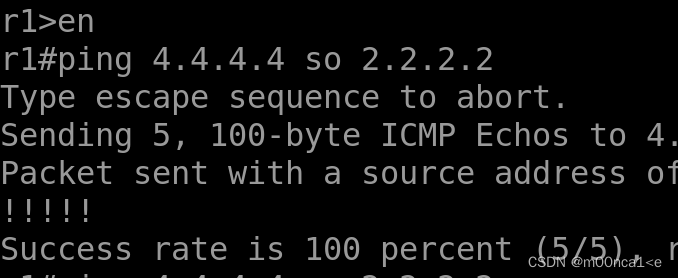

？？？2.2.2.2还是能正常ping通4.4.4.4

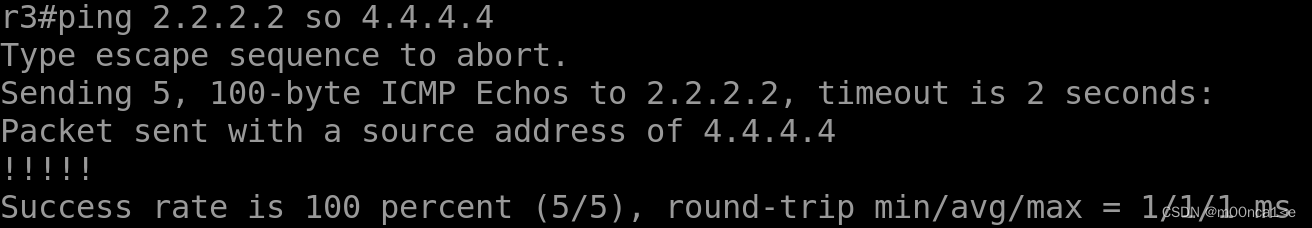

4.4.4.4也能ping通2.2.2.2

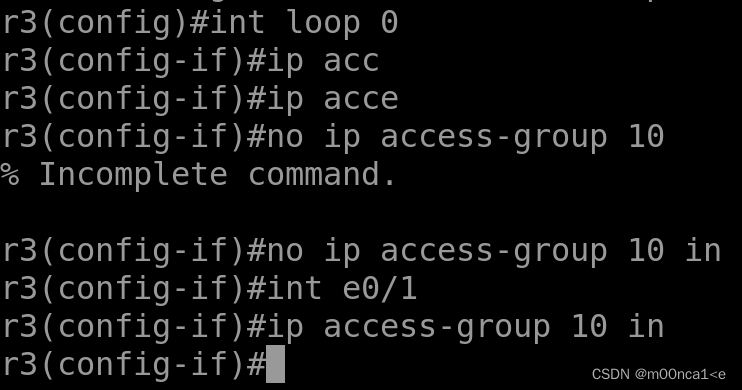

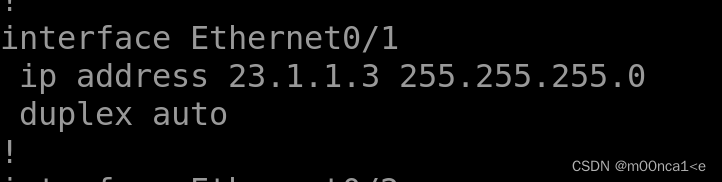

怀疑是环回口的问题，把调用接口从R3环回口换成了R3连R2的e0/1。

先在环回口删掉调用命令，再进入e0/1调用。

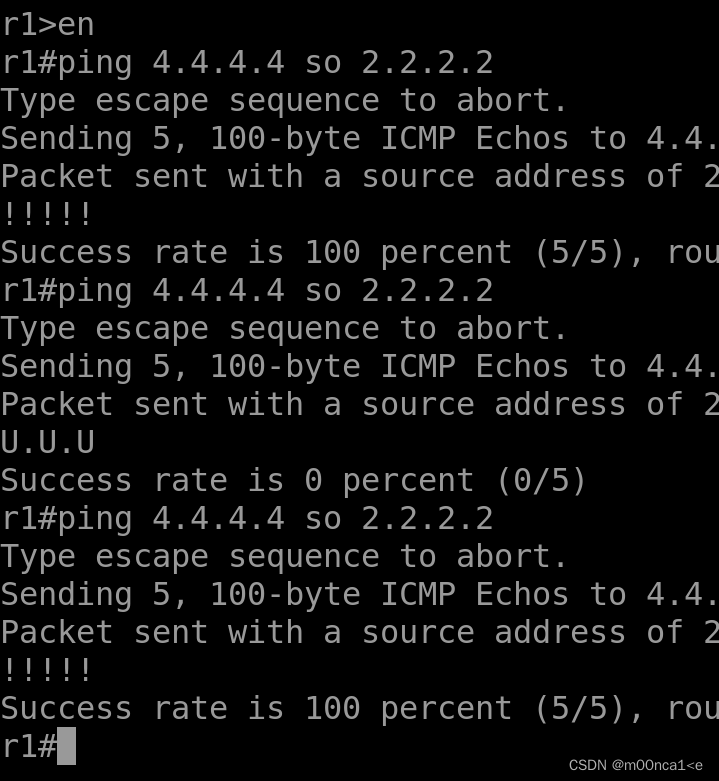

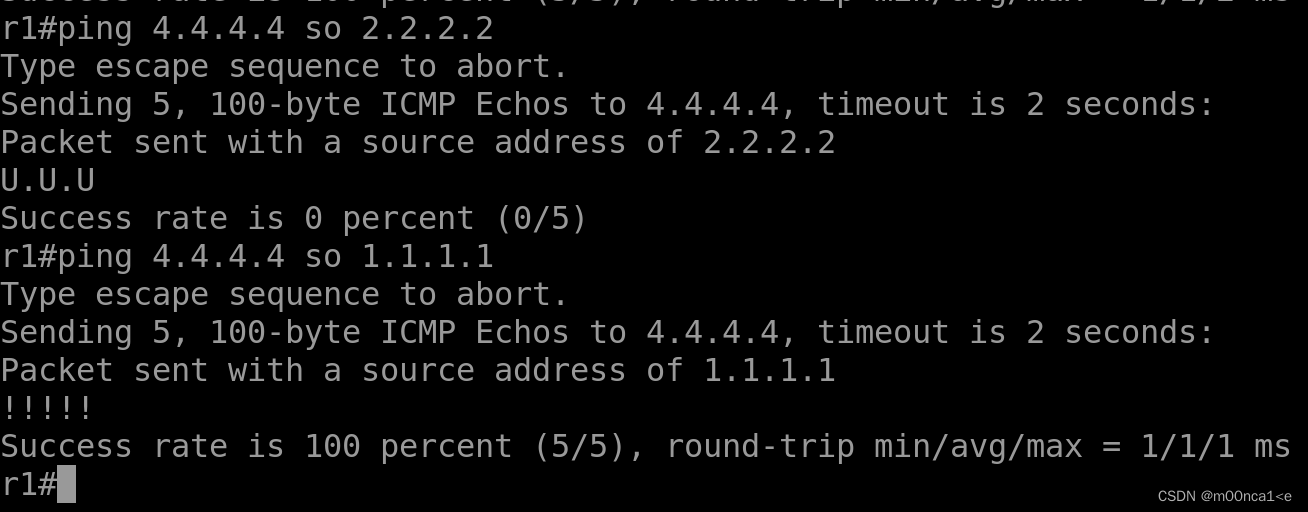

再去R1上测试连通性，这下2.2.2.2ping不通4.4.4.4了。

......表示不通，U.U.U表示发过去没有回包。

但1.1.1.1还是正常通信。

所以ACL不能在环回口上调用吗？记得前面写过ACL不能过滤自身环回口产生的流量，但过滤2.2发来的应该没问题吧？还是说ACL不能在虚拟接口上调用呢？还是虚拟机的问题？

***猜测：环回口是路由器内的接口，在环回口调用时，2.2的流量经过e0/1已进入路由器内部，所以只会正常转发。所以可以说ACL在环回口调用无效。***

5、删掉ACL

在接口删掉调用

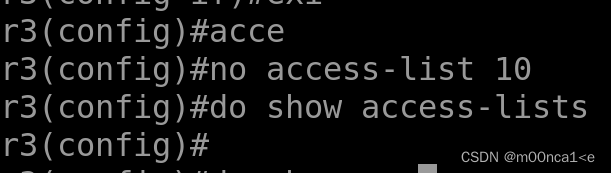

删掉ACL

再看已经没有了

2.2ping一下，可以通。

6、用命名方式写ACL

命名方式写前面要加ip。ip access-list + name

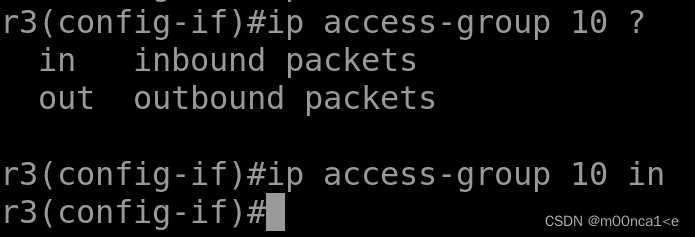

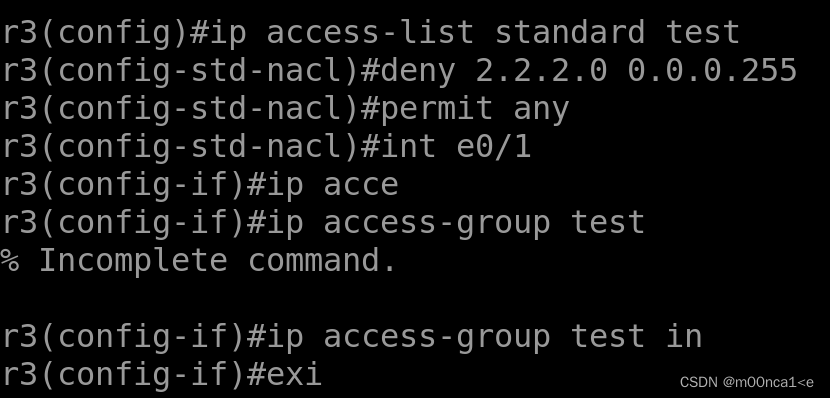

直接从动作开始写。写好调用

7、测试连通性

2.2ping不通4.4

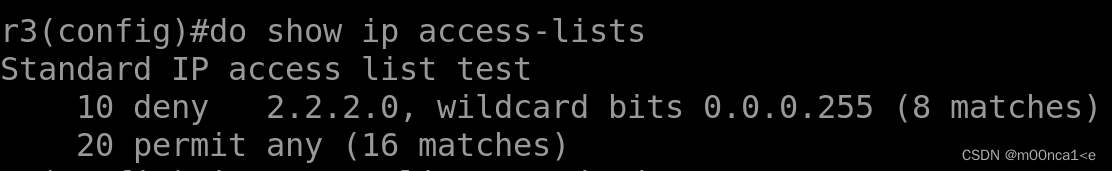

show ip access-lists可以看到匹配的包数量，show access-lists看不到。

加一条序号小于10的规则，可以在保持调用ACL的情况下让2.2ping通4.4。

（这种只有命名可以做，编号的做不了）

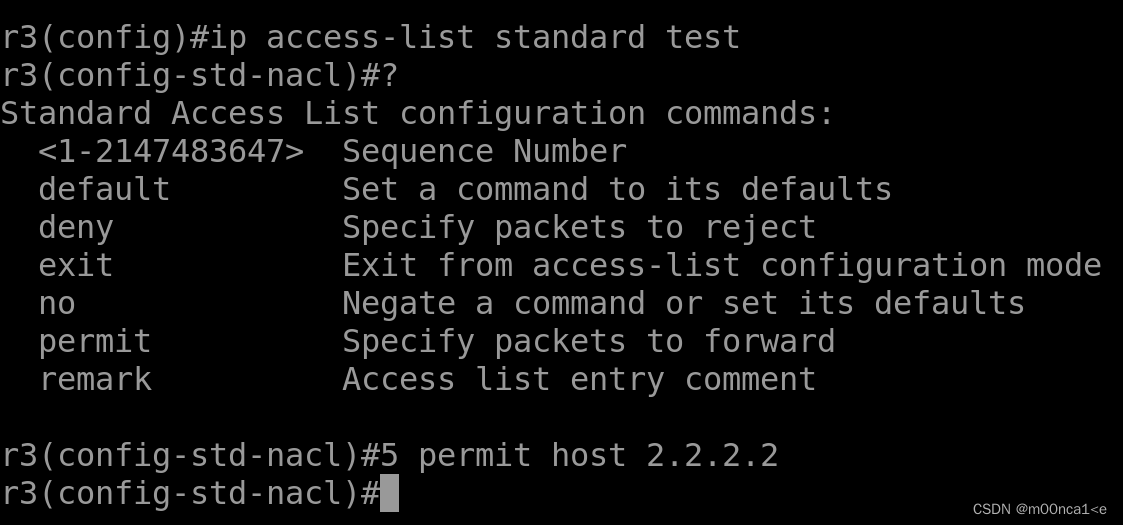

进入命名配置ACL的模式后，先写序号，再写动作。

2.2又能ping通4.4了

六、实验 - 扩展ACL

扩展ACL，过滤条件比较细，所以应该设置在靠近源的接口。因为环回口流量是路由器自己产生的，ACL无法过滤，所以在R2 e0/0的in方向调用ACL。

1、环境准备

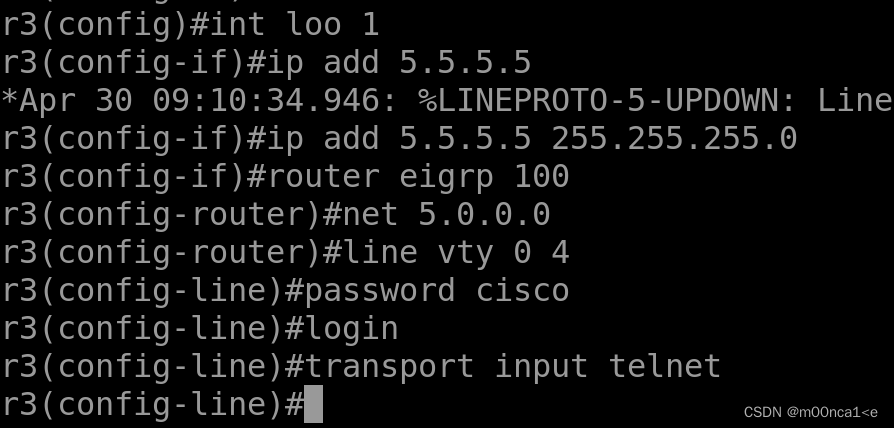

把R3的环回口5.5 和 telnet配置好。

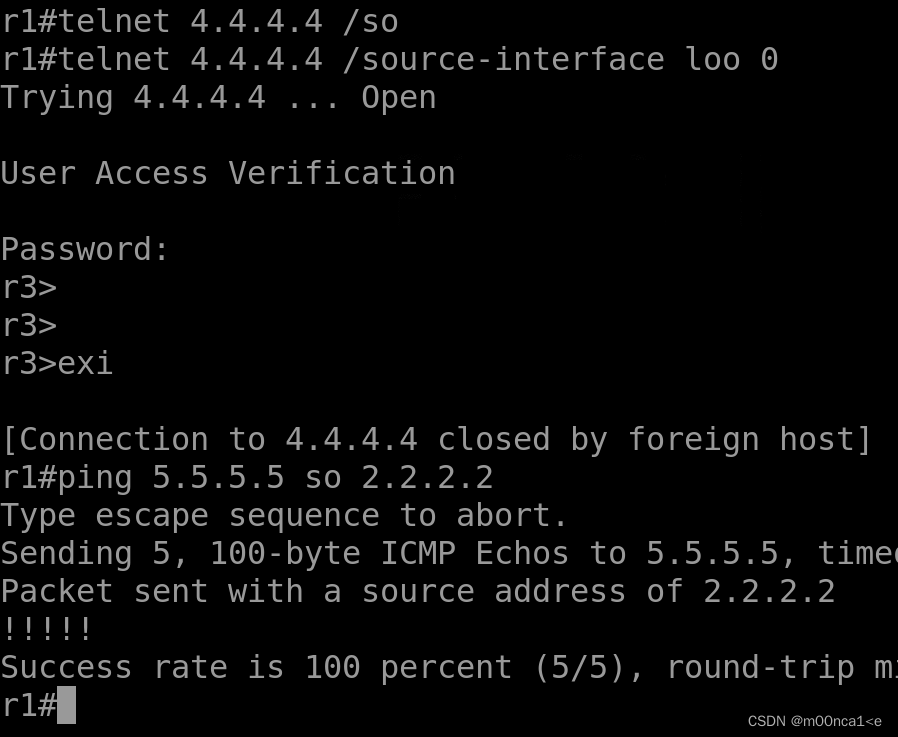

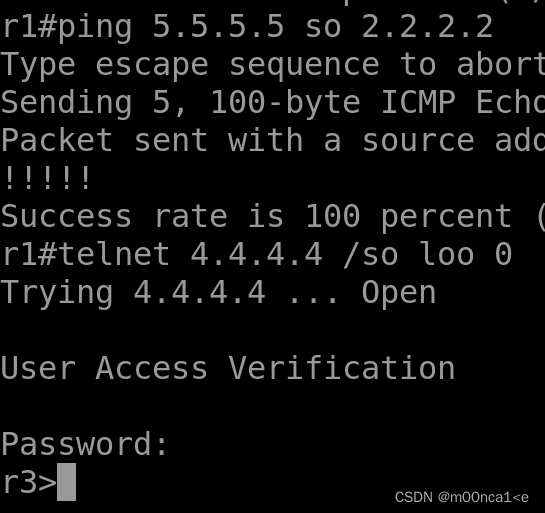

测试用1.1.1.1 telnet 4.4.4.4。用2.2.2.2 ping 5.5.5.5

测试成功，可以在R2上写ACL了。

2、扩展ACL - 标号

如下图。编写，调用。

3、测试

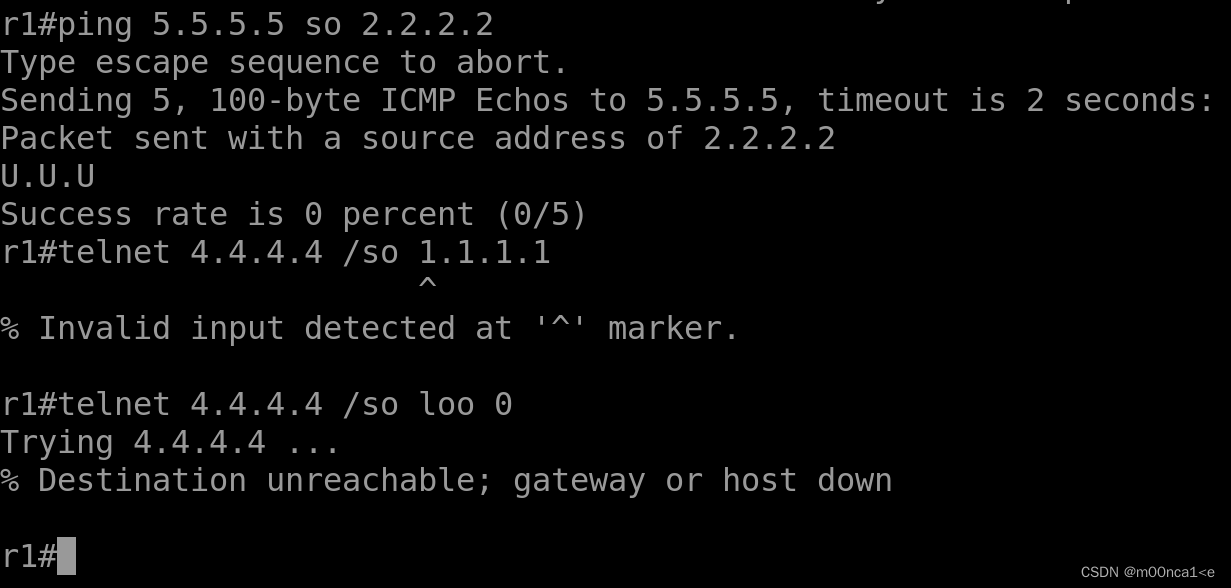

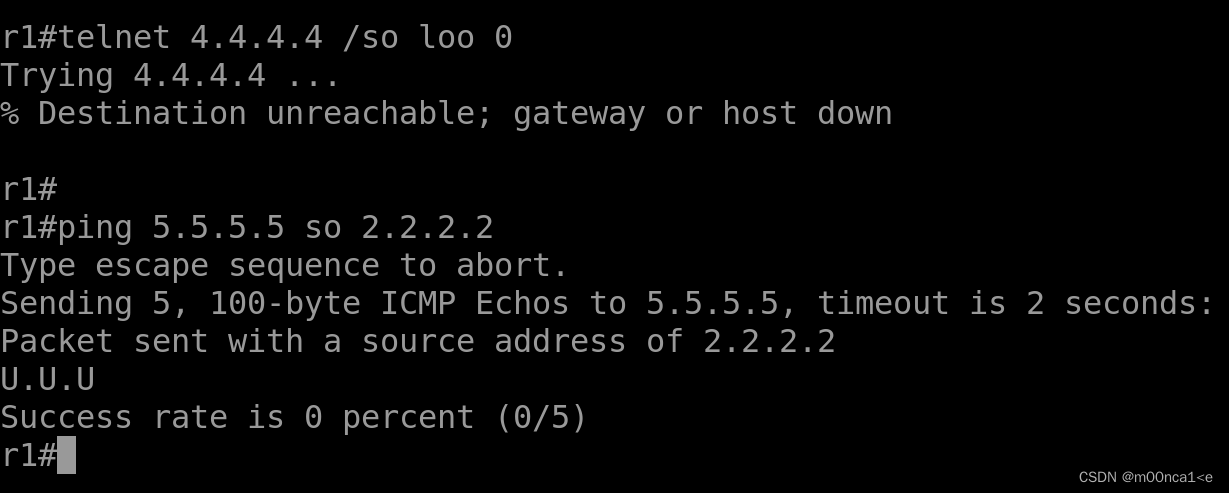

1.1 telnet 4.4显示目的不可达

2.2 ping 5.5 显示U.U.U，不可达

成功

4、扩展ACL - 命名

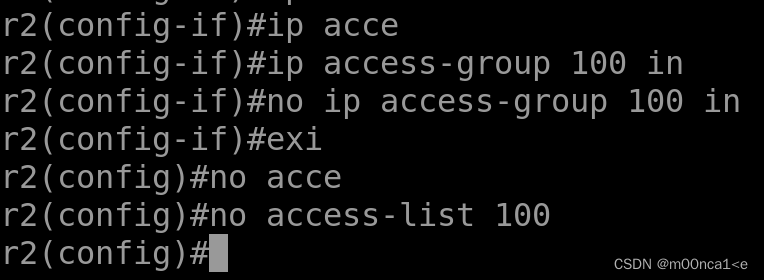

先删掉之前的标号扩展ACL。

测试下，可以ping通，可以telnet上。

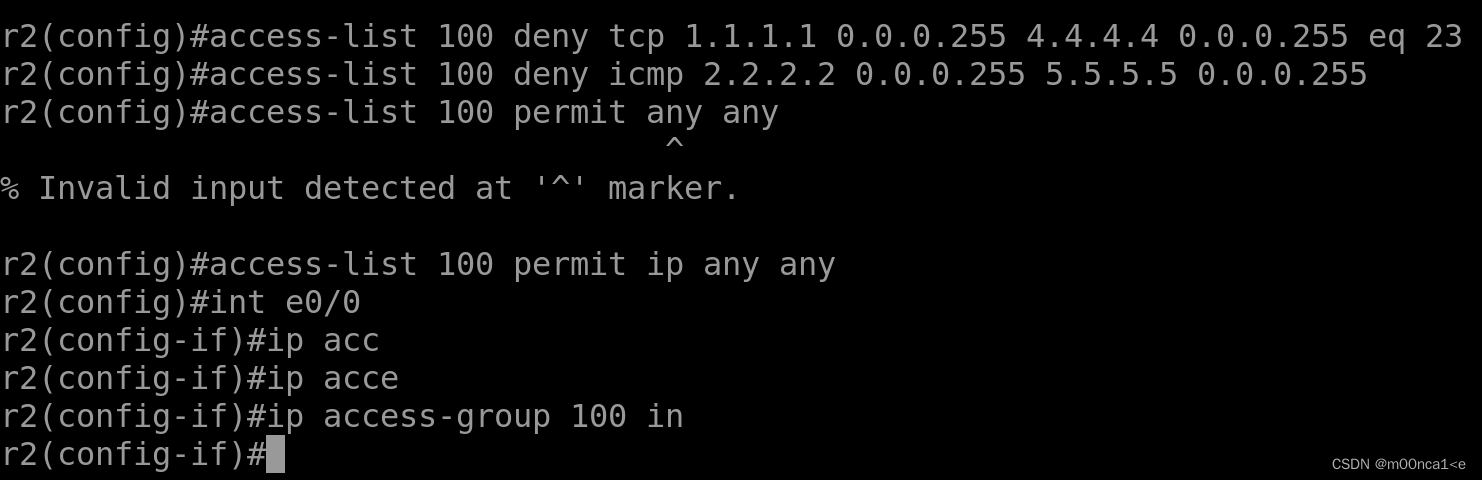

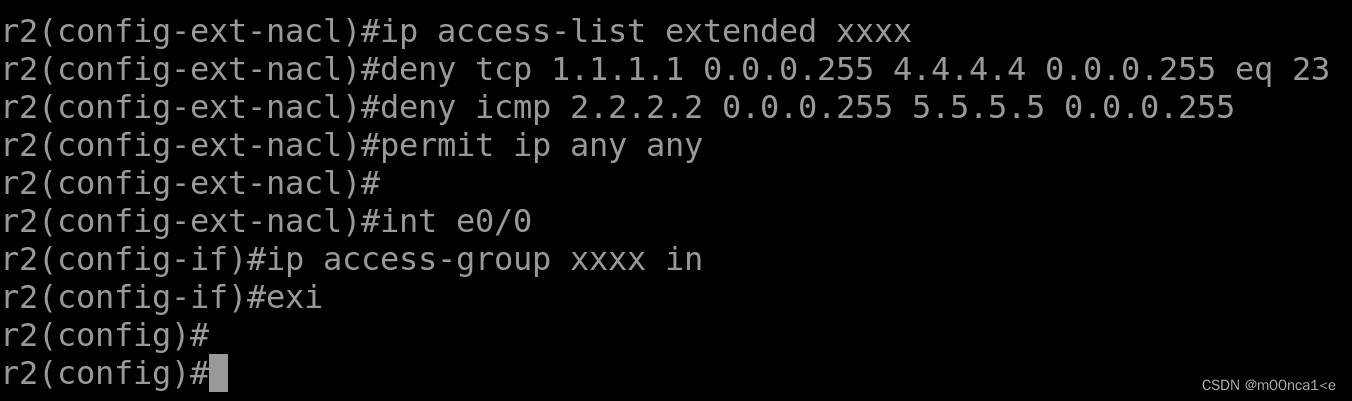

配置，调用如图。

tcp那行命令没加源端口号是表示源端口号任意。

icmp那行没写源&目端口号是因为icmp没有端口号。

5、测试

如图。成功！
