蜂鸣器和继电器的控制

我将先分块解释代码，完整的代码在文章最后。

首先，我们将写设置573锁存器的代码，这将用来选通你接下来打算控制LED灯、继电器与蜂鸣器、数码管的位选和数码管的段选。

void InitHC138(unsigned int channel)
{
 switch(channel)
 {
  case 4:
        P2=(P2&0x1f)|0x80;
		break;
  case 5:
        P2=(P2&0x1f)|0xa0;
		break;
  case 6:
        P2=(P2&0x1f)|0xc0;
		break;
  case 7:
        P2=(P2&0x1f)|0xe0;
		break;
  case 0:
        P2=(P2&0x1f)|0x00;
		break;
 }
}

其中，4表示选通LED灯的通道，5表示选通继电器和蜂鸣器的通道，6表示选通数码管位选的通道，7表示选通数码管段选的通道，0表示关闭所有通道。

然后，选好通道之后，就可以来对P0口赋值了，来控制相应的外设。

void Relay()
{
 InitHC138(5);
 P0=0x00;
}

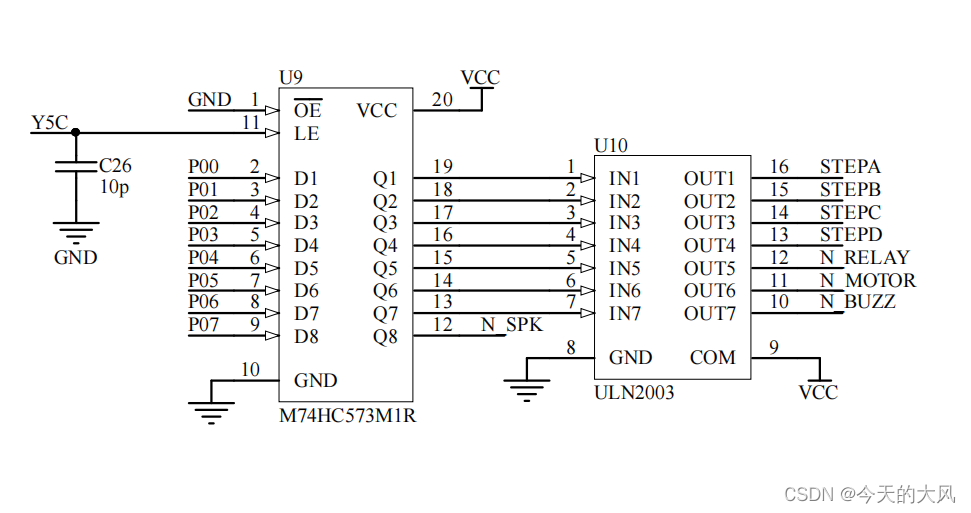

这里，我选通继电器和蜂鸣器的通道后，对P0口赋值0x00，表示关掉蜂鸣器和继电器。如果你想更加理解怎样赋值控制它们，来看下面的原理图。
