【51单片机】数码管(原理图 + 程序实例)

学习使用的开发板：STC89C52RC/LE52RC
编程软件：Keil5
烧录软件：stc-isp

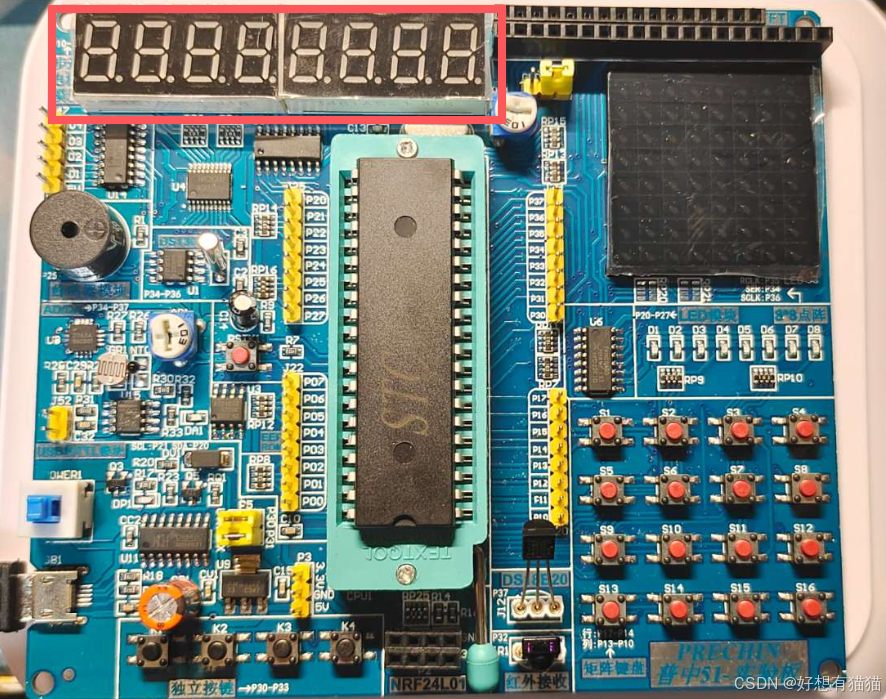

开发板实图：

数码管介绍

数码管是在开发板左上角的8位数字

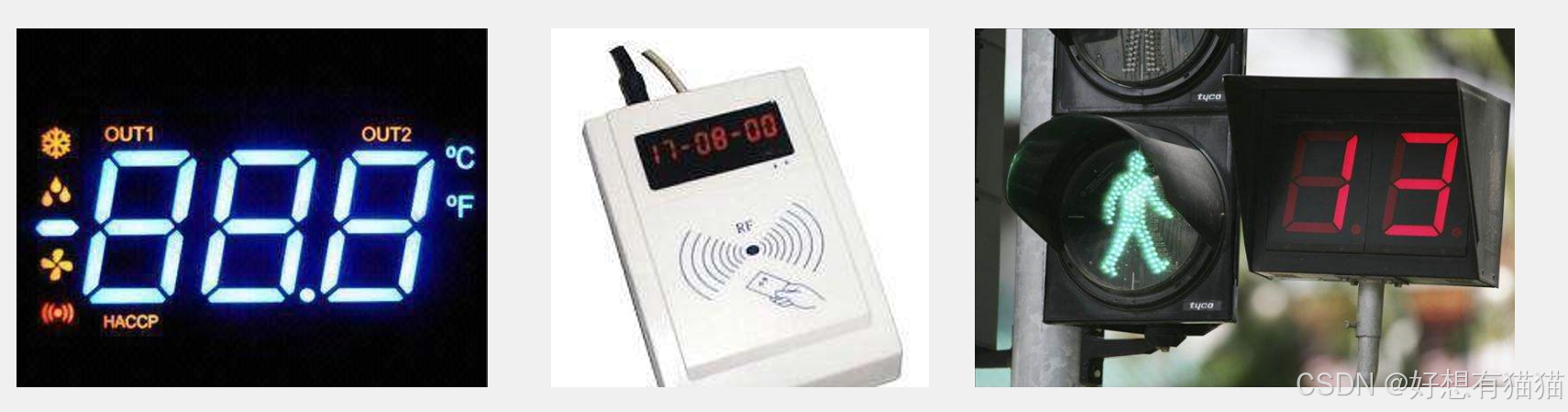

数码管在实际生活也很常见，像是电子闹钟，电子测温计，我们平常见到的红灯倒计时其实也是由许许多多数码管形成的

---

引脚接线图

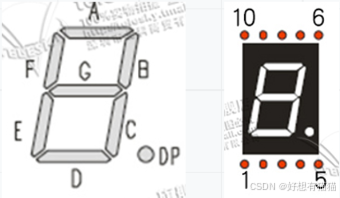

数码管的显示其实是分成很多部分的，下图的 A ~ G 和 DP(小数点)每个都需要单独控制亮灭

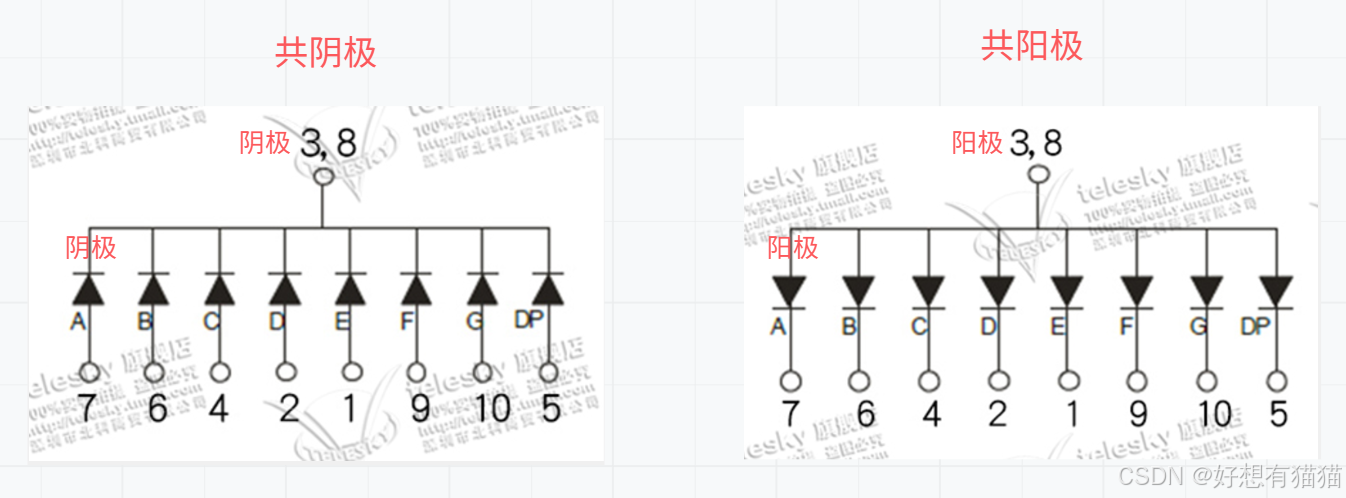

在引脚接线图中，数码管有两种接法：

• 共阴极：引脚置 1 灯亮
• 共阳极：引脚置 0 灯亮

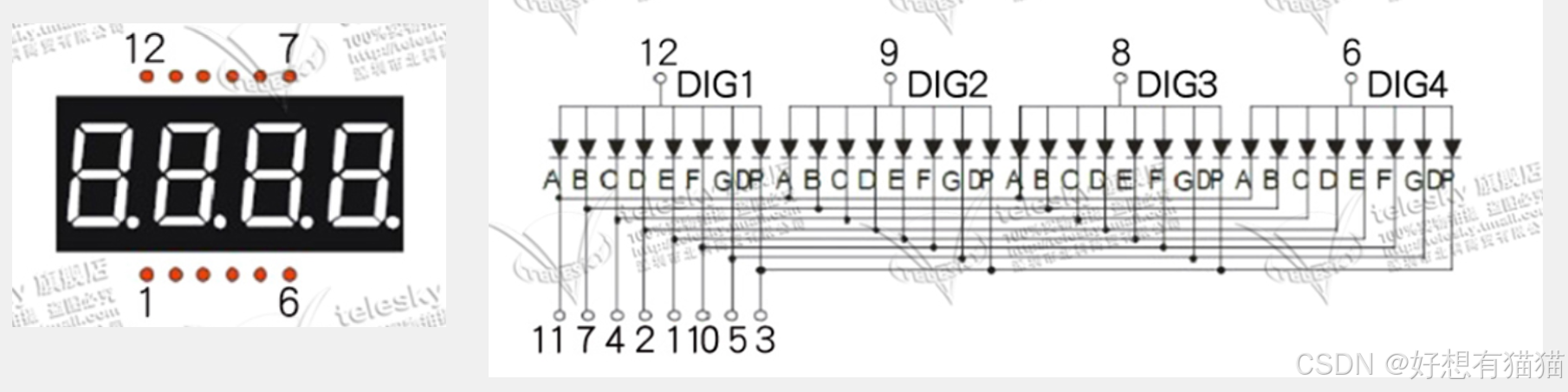

上述是单个数码管的引脚接线，开发板中的数码管是四个一体，引脚接线如下：

图中采用共阳极接线，共用下面的8根接线，减少接线数，也可以做到互补影响。例如：如果12为0，则无论下面8根线是否为0，都不会亮；反之如果12为1，则下面8根线为0的，相应的部分就会亮起

---

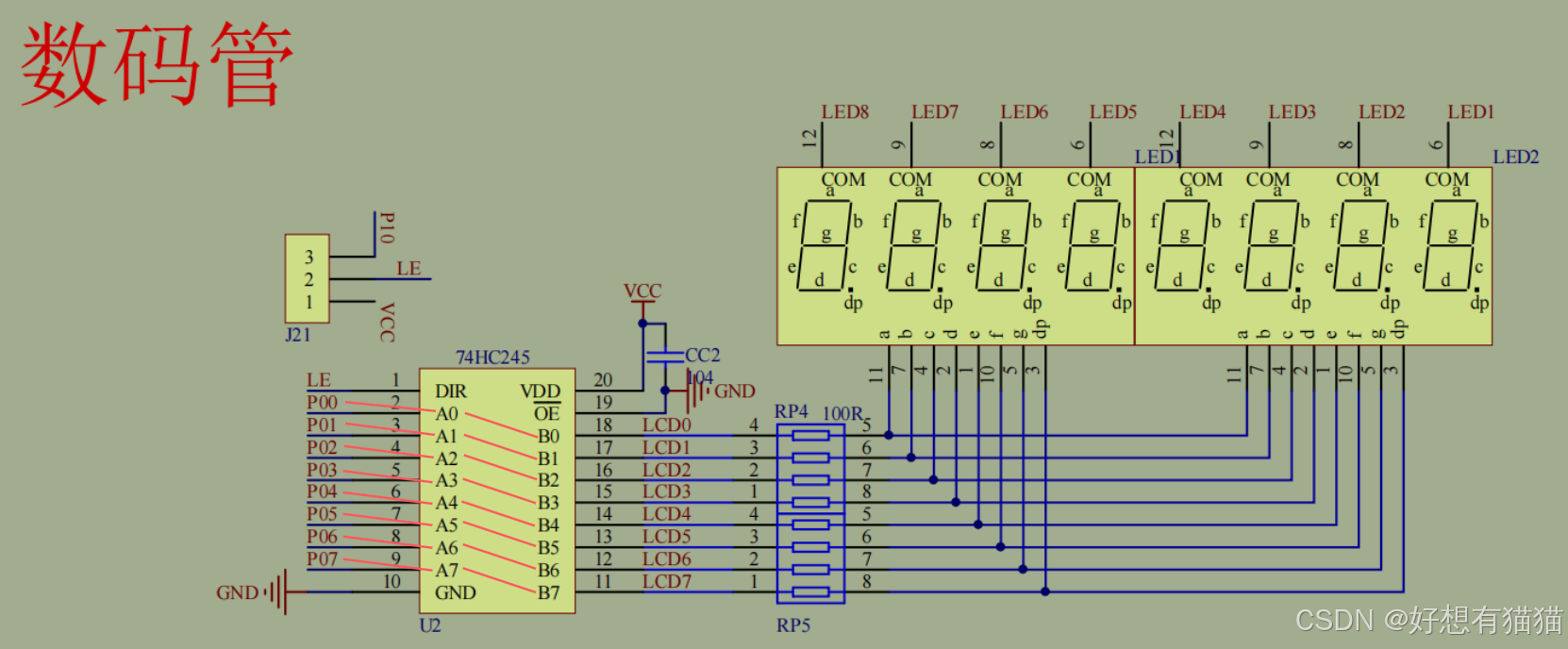

原理图

STC89C52 和 STC89C52RC/LE52RC 都是采用 共阴极接线

如图 a ~ g 和 dp 都有对应的引脚编号，连接到74HC245，通过P0串口控制

例如，我们想在数码管显示2，我们需要知道有哪些部分需要亮起

如图，有A(P0_0)，B(P0_1)，D(P0_3)，E(P0_4)，G(P0_6)
则设置 P0 = 0101 1011，即0x5B

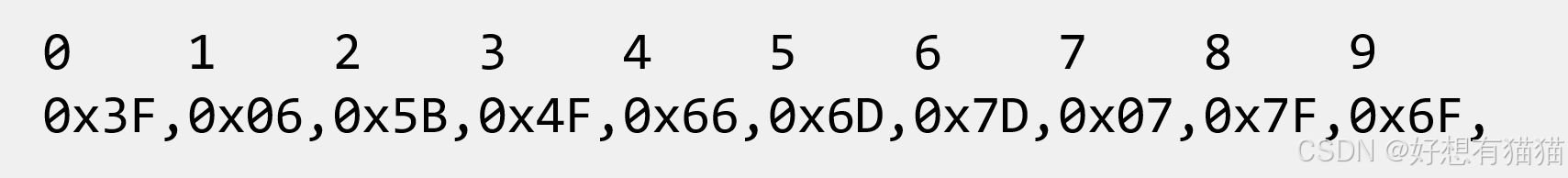

读者可以自行尝试推导一下各个数字所对应的P0值，博主直接提供对应值，读者可以比对一下，也方便后续直接使用

常用数码管对应值数组

unsigned char NixieTubeNums[] = {0x3F, 0x06, 0x5B, 0x4F,0x66, 0x6D, 0x7D, 0x07, 0x7F, 0x6F};

---

LED1 ~ LED8 的控制通过38译码器控制

因为3位二进制数，刚好表示 0 ~ 7，共8种情况
图中，P24为高位，P22为低位。

例如P24 = 0, P23 = 0, P22 = 1，即001，表示1，对应Y1，即LED2为0，LED2对应从左往右第7个数码管
一次只能让一个数码管亮起
因为只有LED2为0，后续改变P0，只会让LED2数码管亮

编程练习

指定位置显示指定数字

我们可以将该方法封装成一个函数，方便后续使用
参数有两个：第一个location指定哪个位置显示，第二个num指定显示的数字
没有返回值

void lightNixieTube(unsigned char location, unsigned char num);

逻辑如下
一个数码管是否亮起，主要取决于两部分，LED串口(P2_2 ~ P2_4) 和 P0

• LED串口：决定哪个位置的数码管可以显示
• P0：决定显示什么数字

1. 首先，LED串口 由 P2_2 ~ P2_4 经 38译码器 决定，逻辑如下。注意从左往右依次是LED8 ~ LED1

	//第一个位置是LED8，对应38译码器111
	switch(location)
	{
		case 1:P2_4 = 1;P2_3 = 1;P2_2 = 1;break;
		case 2:P2_4 = 1;P2_3 = 1;P2_2 = 0;break;
		case 3:P2_4 = 1;P2_3 = 0;P2_2 = 1;break;
		case 4:P2_4 = 1;P2_3 = 0;P2_2 = 0;break;
		case 5:P2_4 = 0;P2_3 = 1;P2_2 = 1;break;
		case 6:P2_4 = 0;P2_3 = 1;P2_2 = 0;break;
		case 7:P2_4 = 0;P2_3 = 0;P2_2 = 1;break;
		case 8:P2_4 = 0;P2_3 = 0;P2_2 = 0;break;
	}

2. 接下来是显示的数字，我们可以借由上述提供的数组

P0 = NixieTubeNums[num];

这样就完成了，完整代码如下：

unsigned char NixieTubeNums[] = {0x3F, 0x06, 0x5B, 0x4F,0x66, 0x6D, 0x7D, 0x07, 0x7F, 0x6F};
//显示指定位置指定数字
void lightNixieTube(unsigned char location, unsigned char num)
{
	//第一个位置是LED8，对应38译码器111
	switch(location)
	{
		case 1:P2_4 = 1;P2_3 = 1;P2_2 = 1;break;
		case 2:P2_4 = 1;P2_3 = 1;P2_2 = 0;break;
		case 3:P2_4 = 1;P2_3 = 0;P2_2 = 1;break;
		case 4:P2_4 = 1;P2_3 = 0;P2_2 = 0;break;
		case 5:P2_4 = 0;P2_3 = 1;P2_2 = 1;break;
		case 6:P2_4 = 0;P2_3 = 1;P2_2 = 0;break;
		case 7:P2_4 = 0;P2_3 = 0;P2_2 = 1;break;
		case 8:P2_4 = 0;P2_3 = 0;P2_2 = 0;break;
	}
	//要显示的数字
	P0 = NixieTubeNums[num];
}

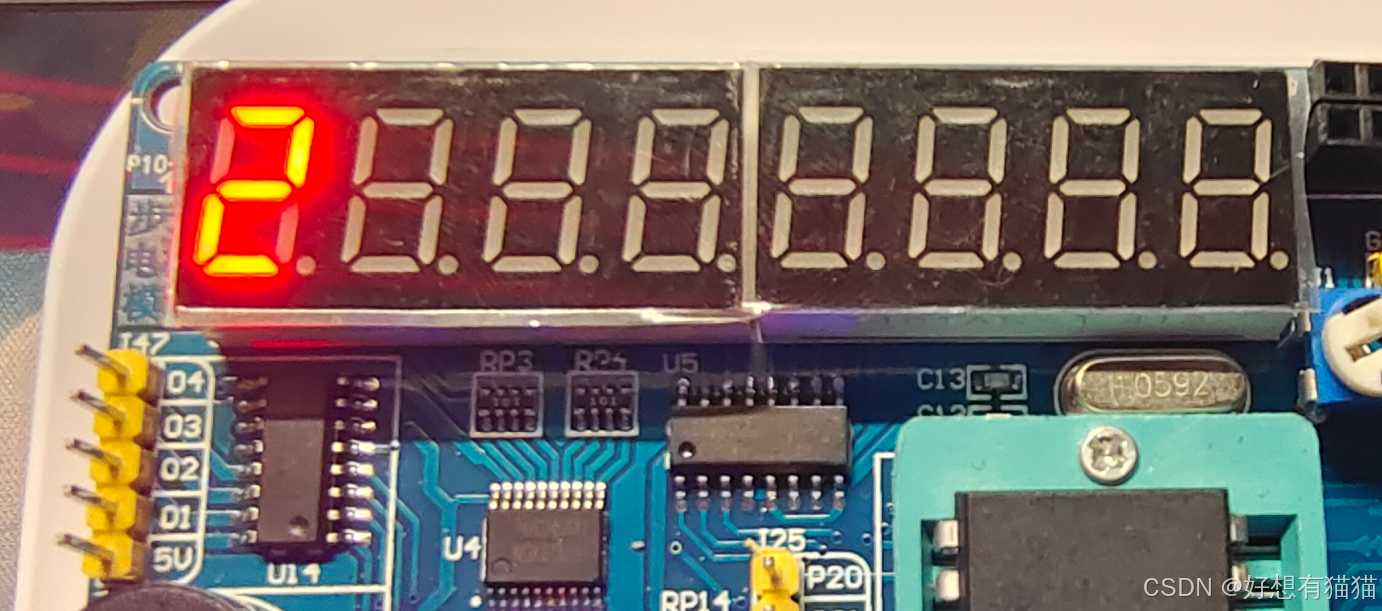

测试一下：

void main()
{
	lightNixieTube(1, 2);
	while(1)
	{}
}

显示多个数字 —— 消影

虽然一次只能控制一个数码管显示，但是因为人感知时间相比于机器是很慢的，如果以很快的速度，分别显示不同的数码管，那么在我们看来，就是同时显示了多个数字

我们尝试如下代码：

unsigned char NixieTubeNums[] = {0x3F, 0x06, 0x5B, 0x4F,0x66, 0x6D, 0x7D, 0x07, 0x7F, 0x6F};
//显示指定位置指定数字
void lightNixieTube(unsigned char location, unsigned char num)
{
	//第一个位置是LED8，对应38译码器111
	switch(location)
	{
		case 1:P2_4 = 1;P2_3 = 1;P2_2 = 1;break;
		case 2:P2_4 = 1;P2_3 = 1;P2_2 = 0;break;
		case 3:P2_4 = 1;P2_3 = 0;P2_2 = 1;break;
		case 4:P2_4 = 1;P2_3 = 0;P2_2 = 0;break;
		case 5:P2_4 = 0;P2_3 = 1;P2_2 = 1;break;
		case 6:P2_4 = 0;P2_3 = 1;P2_2 = 0;break;
		case 7:P2_4 = 0;P2_3 = 0;P2_2 = 1;break;
		case 8:P2_4 = 0;P2_3 = 0;P2_2 = 0;break;
	}
	//要显示的数字
	P0 = NixieTubeNums[num];
}

//显示多个
void showNums()
{
	while(1)
	{
		lightNixieTube(1, 1);
		lightNixieTube(2, 2);
		lightNixieTube(3, 3);
	}
}

void main()
{
	showNums();
	while(1)
	{}
}

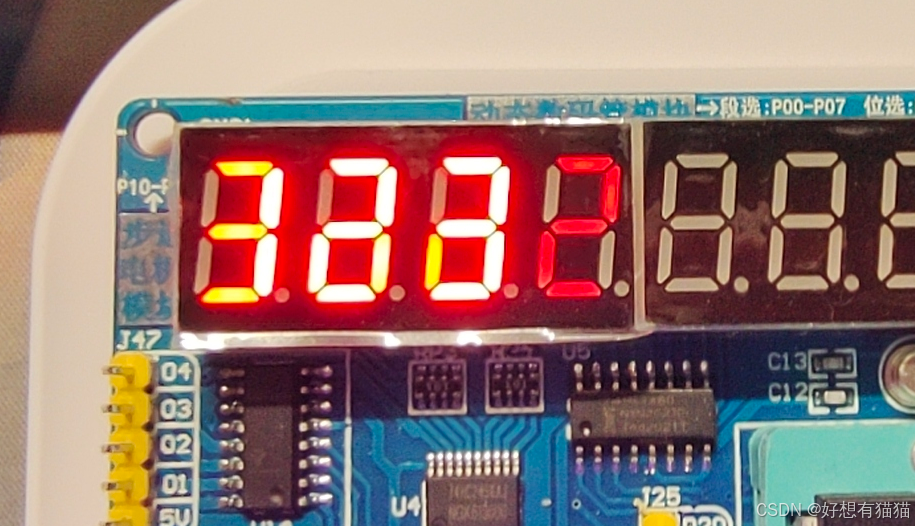

我们想要在123位置分别显示123，效果如下：

隐约可以看到，123显示出来了，但是出现了类似 “重影” 的效果，原因如下：

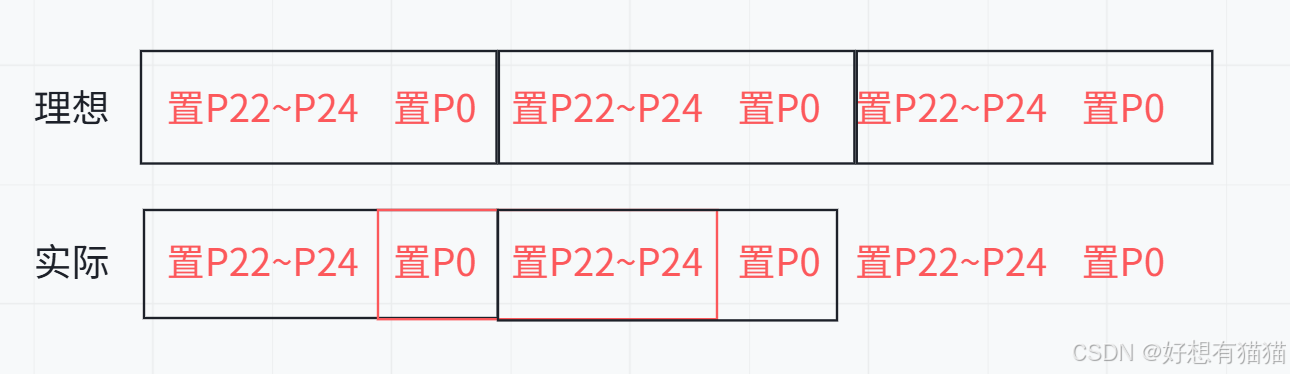

我们理想的情况是，每个数码管的显示是独立的，但是在我们完成第一次数码管的显示后，要更改P22 ~ P24，此时P0是有数据的，更改P22 ~ P24后会出现预料外的显示
比如，我们第一个数是1位置的1，然后更改P22 ~ P24为2位置，此时就会变成在2位置显示一个1，所以出现了重影的效果

知道了原因后，我们其实只要在一次显示后，清空P0即可，但注意不要立即清空，会让显示的亮度变低
然后再显示不同位置之间我们也需要等待一下，太快的改变仍会造成“重影”
这个过程我们叫作 —— 消影

更改后的代码如下：

#include <REGX52.H>
#include <stdio.h>

unsigned char NixieTubeNums[] = {0x3F, 0x06, 0x5B, 0x4F,0x66, 0x6D, 0x7D, 0x07, 0x7F, 0x6F};

//等待指定毫秒数
void Delayms(unsigned int xms)		//@12.000MHz
{
	while(xms--)
	{
		unsigned char i, j;
		i = 2;
		j = 239;
		do
		{
			while (--j);
		} while (--i);
	}
}
//显示指定位置指定数字
void lightNixieTube(unsigned char location, unsigned char num)
{
	//第一个位置是LED8，对应38译码器111
	switch(location)
	{
		case 1:P2_4 = 1;P2_3 = 1;P2_2 = 1;break;
		case 2:P2_4 = 1;P2_3 = 1;P2_2 = 0;break;
		case 3:P2_4 = 1;P2_3 = 0;P2_2 = 1;break;
		case 4:P2_4 = 1;P2_3 = 0;P2_2 = 0;break;
		case 5:P2_4 = 0;P2_3 = 1;P2_2 = 1;break;
		case 6:P2_4 = 0;P2_3 = 1;P2_2 = 0;break;
		case 7:P2_4 = 0;P2_3 = 0;P2_2 = 1;break;
		case 8:P2_4 = 0;P2_3 = 0;P2_2 = 0;break;
	}
	P0 = NixieTubeNums[num];
	Delayms(1);
	P0 = 0x00;//消影
}

//ÏÔʾ¶à¸ö£¬Ê¹Óö¯Ì¬É¨Ãè
void showNums()
{
	while(1)
	{
		lightNixieTube(1, 1);
		Delayms(20);//消影
		lightNixieTube(2, 2);
		Delayms(20);//消影
		lightNixieTube(3, 3);
		Delayms(20);//消影
	}
}
void main()
{
	showNums();
	while(1)
	{}
}

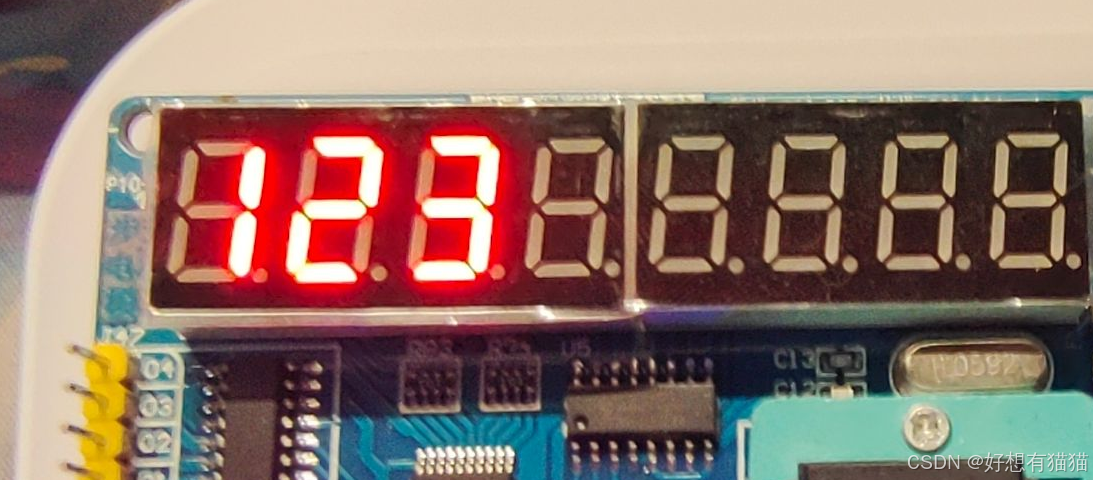

效果如下：

---

以上就是本篇博客的所有内容，感谢你的阅读
