项目概述

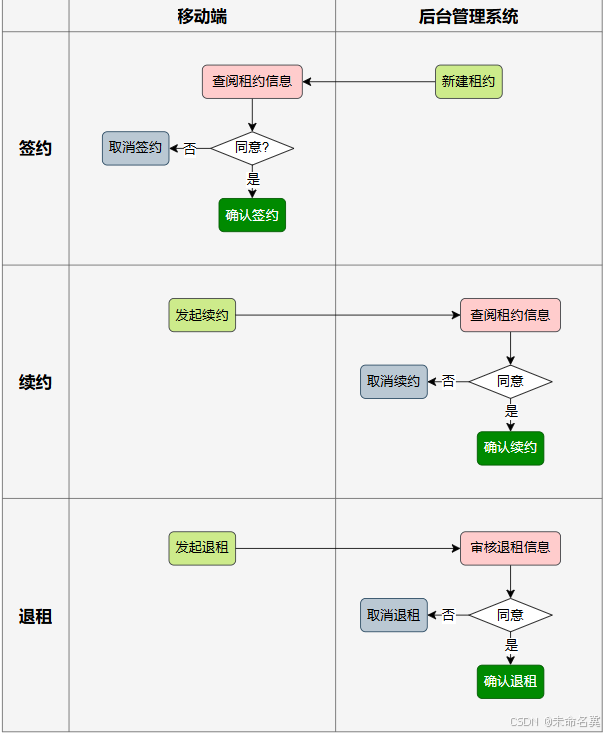

核心业务流程

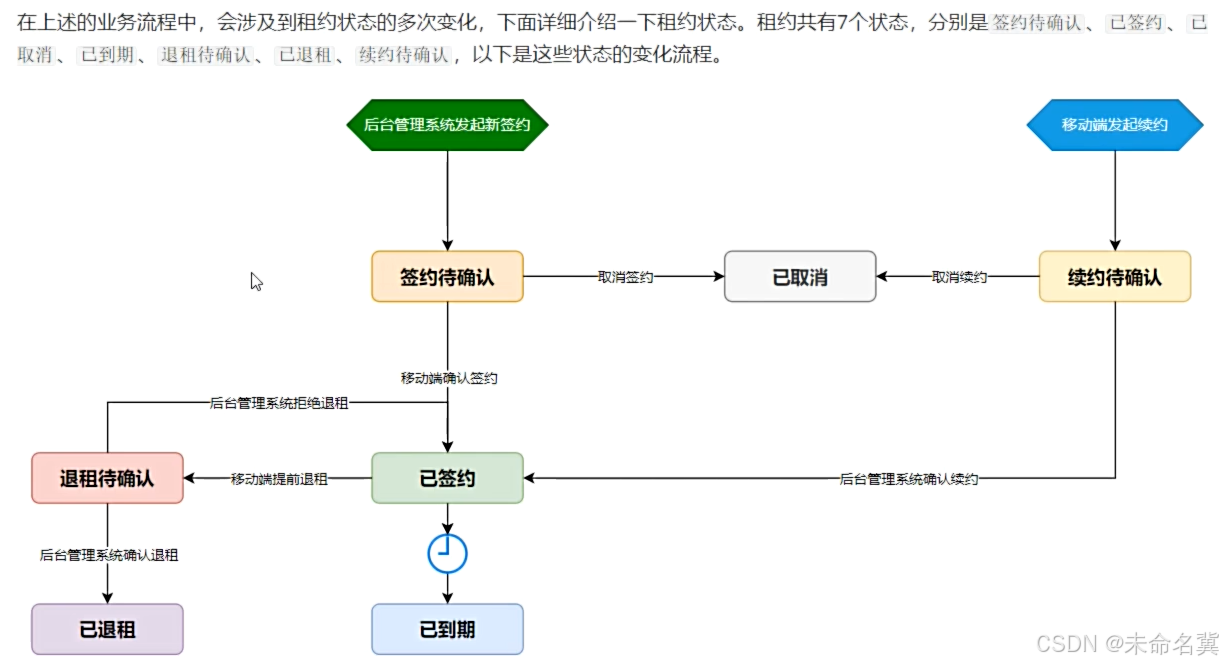

租约的变化状态：签约待确认、已签约、已取消、已到期、退租待确认、已退租、续约待确认。

核心技术点

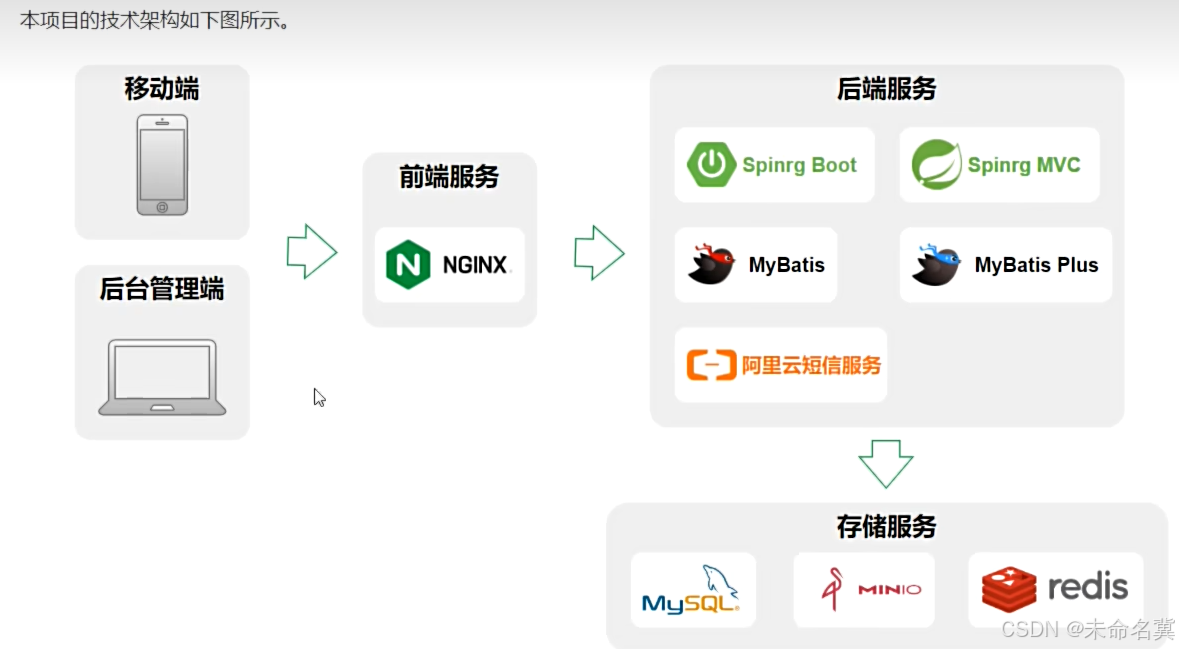

项目采用前后端分离的模式，下面介绍各模块用到的技术。

前端
- 框架：VUE3
后端
- 框架：Spring Boot
- 数据库访问：MyBatis、MyBatis Plus

  MyBatis-Plus（简称 MP）是一个MyBatis的增强工具，在 MyBatis 的基础上只做增强不做改变，为简化开发、提高效率而生。
- Web：Spring MVC
数据存储
- 关系型数据库：MySQL
- 缓存：Redis
- 对象存储：MinIO

  对象存储是用于存储非结构化数据的数据存储架构，它将一个数据单元称为一个对象，每个对象都包含数据本身、元数据（描述数据的信息）和一个唯一标识符（通常是一个URL地址）。

  在2001年，亚马逊推出了Simple Storage Service（简称S3），这是第一个商业化的、面向互联网的对象存储服务。随后国内众多云服务厂商也都推出了自己的对象存储服务，例如阿里云的OSS，华为云的OBS，百度云的BOS等等。

  MinIO是一个开源的对象存储方案，兼容亚马逊S3协议。

  对于对象存储，我们可以选择直接购买各大云厂商提供的服务，也可以选择使用开源的服务，自行安装和维护。本项目采用开源的对象存储Minio来存储图片信息。
部署
- 前端服务器：Nginx

项目的开发流程

前后端分离项目的完整开发流程如下

第一步

由产品经理负责分析市场、用户需求，并将其转化为详细的产品需求。然后创建初步的产品原型，以便更好地理解和传达产品的设计和功能。

原型通常指的是产品、系统或概念的初步版本或样品，旨在展示设计概念、功能、外观或其他关键特征。

第二步

由UI设计师基于产品需求和初步原型，设计用户界面的外观和交互，得到高保真的原型。高保真原型可能包含更具体的设计元素，如颜色、字体、布局等。

第三步

由架构师根据高保真原型，规划软件系统的整体结构和组件。他们会设计数据库架构和定义接口，输出API文档，以便开发团队进行后续工作。

API文档是关于接口的详细说明文档，其会包含接口所提供的功能，所需参数、返回值、错误处理等细节。接口文档的目的是为开发人员、集成人员以及其他利益相关者提供清晰的指导，以便他们能够正确地使用和集成接口。

第四步

前后端开发工程师根据API文档，分别开发前端和后端的业务逻辑和功能。前端工程师负责构建用户交互界面，而后端工程师负责数据处理逻辑和数据存储。

第五步

测试工程师进行各种测试，以确保软件的质量和稳定性。

第六步

运维工程师负责配置、部署和维护应用程序的生产环境，确保应用程序能够正常运行并具备良好的性能和可用性。

项目原型

目前市面上有很多功能强大的原型设计工具，常用的有[墨刀](https://modao.cc/)，[Figma](https://www.figma.com/)等，这些工具设计出的原型美观且具备交互逻辑。以下是本项目的原型（当做原型看吧\^_\^）。

**移动端**地址：点击查看

**后台管理系统**地址：点击查看

4. 数据库设计

4.1 数据库设计理论

4.1.1 数据库模型

数据库设计中最常采用的模型为实体（Entity）关系（Relationship）模型，简称ER模型。其核心思想是将现实世界中的复杂数据表示为一组实体，并描述这些实体之间的关系。

实体通常对应现实世界中的一个对象，例如：学生、班级、教师、课程。
每个实体都包含一组属性，这些属性用于描述实体，例如学生实体包含姓名、年龄、性别等属性。
关系用于描述各实体之间的联系，例如学生和班级之间存在从属关系。

其中关系可分为一对一、一对多、多对多三种，例如学生和班级之间的关系为一对多、学生和课程之间的关系为多对多。

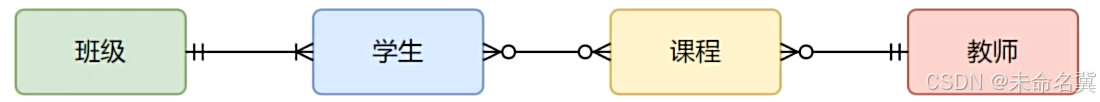

实体关系模型通常使用实体关系图（ER diagram）进行表示。下图是一个简易的选课系统的实体关系图，其中方框代表实体，方框之间的连线则代表实体间的关系，连线两端的不同符号用于表示一对一、一对多、多对多的关系。

班级和学生：一对多
学生和课程：多对多
课程和教书：多对一

符号说明如下：

符号	说明
丨	表示0个
○	表示1个
	表示多个

上述符号通常是两个成对使用，其分别表示最小值和最大值。例如上述ER图中的班级和学生之间的连线，班级一侧的符号表示一（最小值和最大值都是一），学生一侧的符号表示多（最小值是一，最大值是多），其表达的含义就是班级和学生之间的关系为一对多，一个学生只对应一个班级，而一个班级会对应多个学生（且至少对应一个学生）。

4.1.2 数据库设计流程

传统的数据库设计流程分为三个阶段，分别是概念模型设计阶段、逻辑模型设计阶段和物理模型设计阶段。三个阶段由粗略到详细，由抽象到具体。

4.1.2.1 概念模型设计

概念模型是一个粗略的初步设计，其只关注实体和关系，不体现最终建表所需的各种细节信息（例如实体的属性）。下图便是一个典型的简易选课系统数据库的概念模型。

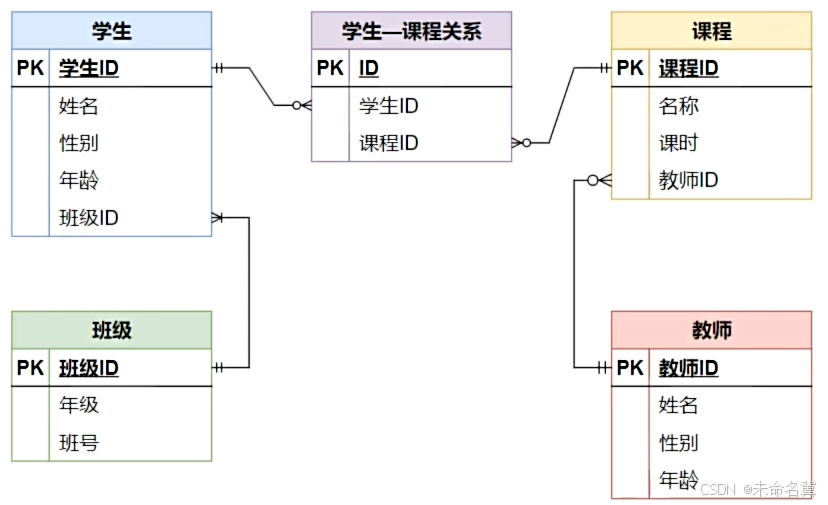

4.1.2.2 逻辑模型设计

相较于概念模型，逻辑模型会包含更多的细节信息，例如实体的属性、用于关联两个实体的字段等等。需要注意的是，逻辑模型并不关注具体的数据库实现（例如MySQL或者Oracle）。下图是上述选课系统数据库的逻辑模型。

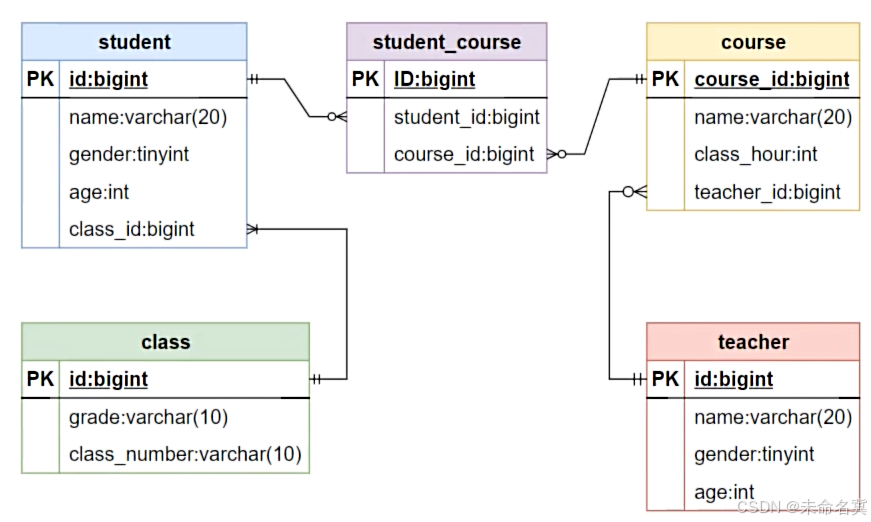

4.1.2.3 物理模型设计

相较于逻辑模型，物理模型会包含更多的与所选数据库相关的具体信息，例如存储引擎、字段类型、索引等信息。一般而言，物理模型会包含最终建表所需的所有信息，下图是上述选课系统数据库的物理模型。

4.2 数据库设计实操

4.2.1 概念模型设计

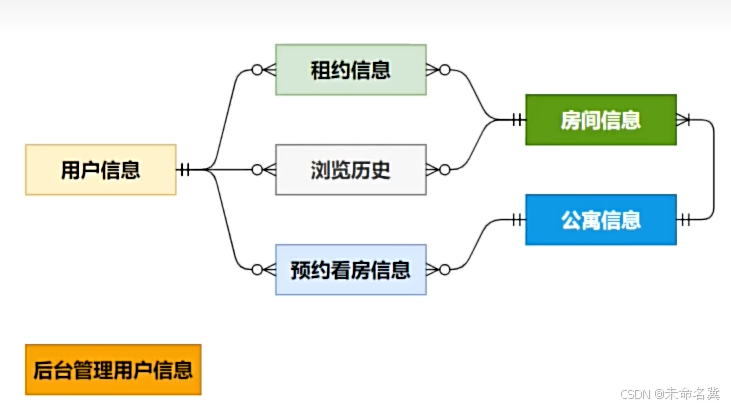

根据原型可得，本项目包含的实体有公寓、房间、用户(租客)、租约(合同)、看房预约、浏览历史和后台管理系统用户，各实体间的关系如下

4.2.2 逻辑模型设计

根据原型明确各实体所需属性并明确各表关联字段，得到的完整的逻辑模型如下图所示。下面逐一分析。

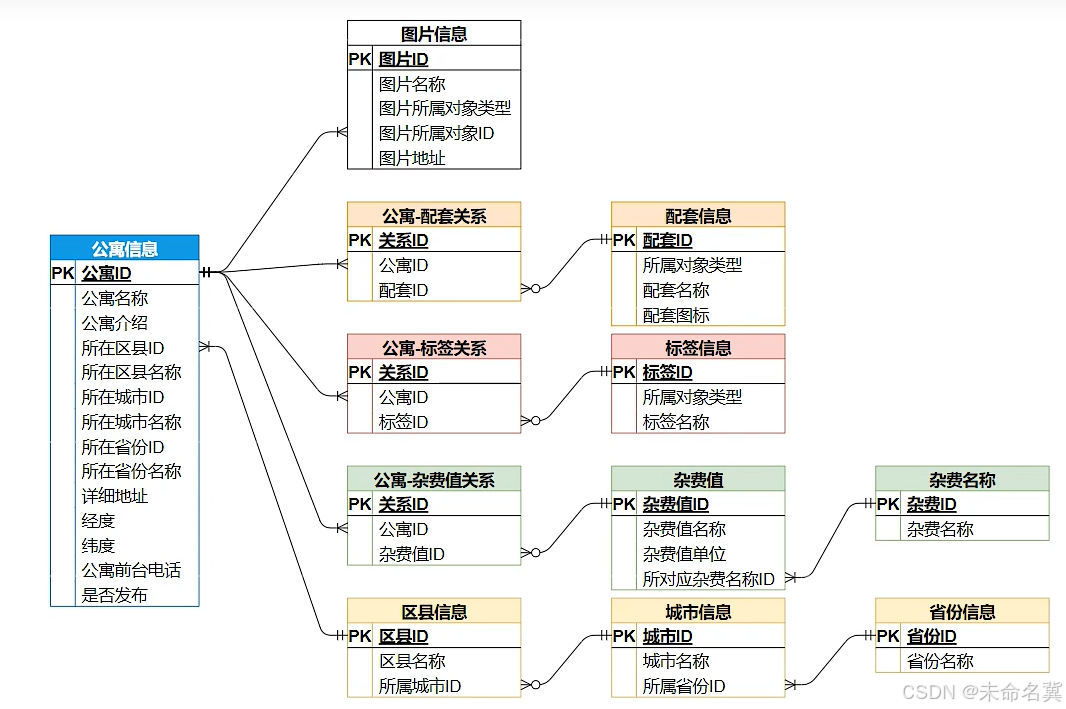

4.2.2.1 公寓信息

公寓信息包含的属性有公寓名称、公寓简介、公寓地址、公寓联系方式、公寓图片、公寓标签、公寓杂费、公寓发布状态，这部分的逻辑模型如下图所示

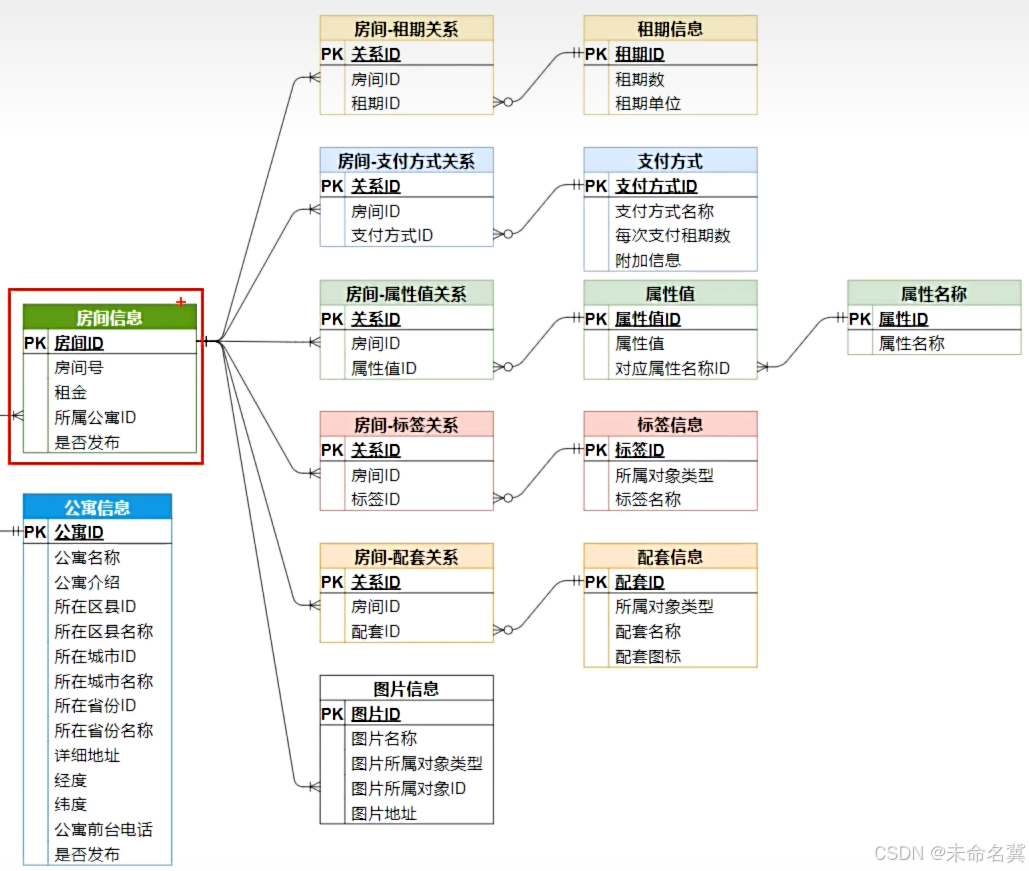

4.2.2.2 房间信息

房间信息包含的属性有房间号、房间租金、房间所属公寓、房间可选租期、房间可选支付方式、房间属性、房间标签、房间配套、房间图片、房间发布状态，这部分的逻辑模型如下图所示

4.2.2.3 用户信息

用户信息包含的属性有手机号码、密码、头像、昵称、账号状态，这部分的逻辑模型如下

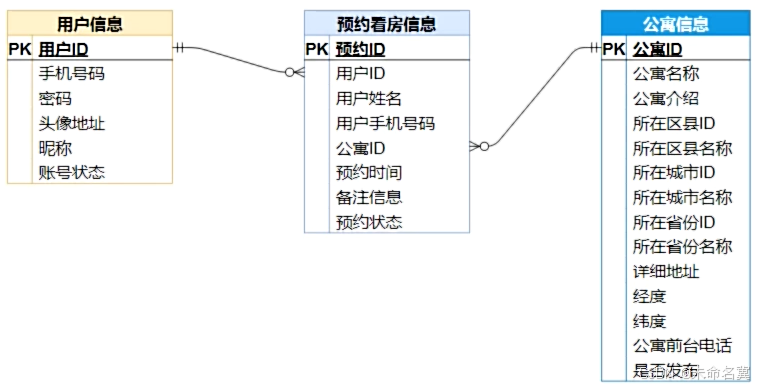

4.2.2.4 看房预约信息

看房预约包含的属性有预约用户信息、预约公寓信息、预约时间、备注信息、预约状态，这部分的逻辑模型如下

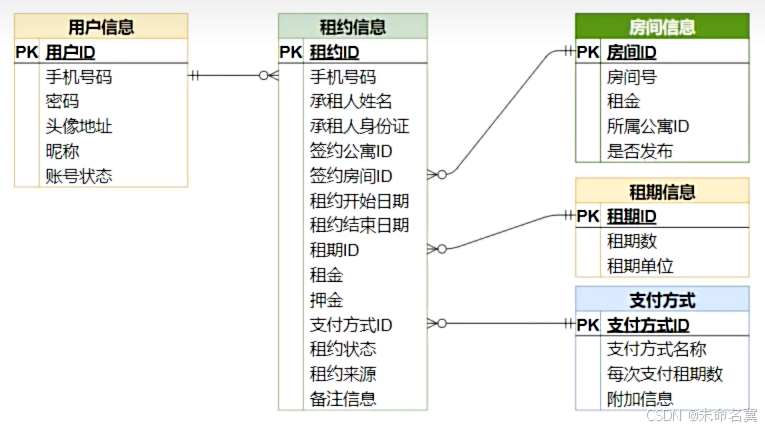

4.2.2.5 租约信息

租约信息包含签约用户信息，签约房间信息、租期、支付方式、租约来源、租金、押金，这部分的逻辑模型如下

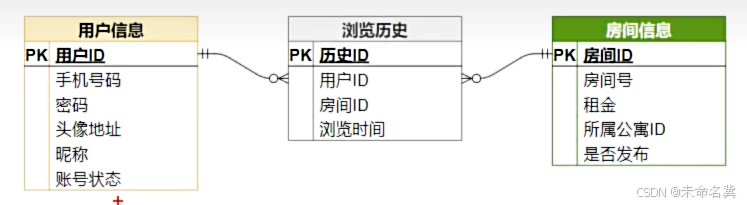

4.2.2.6 浏览历史信息

浏览历史指的是用户浏览房间详情的历史，包含的属性有用户信息、房间信息、浏览时间，这部分的逻辑模型如下

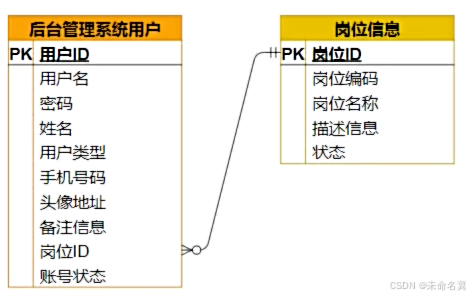

4.2.2.7 后台管理用户信息

后台管理系统用户包含的属性有，这部分的逻辑模型如下

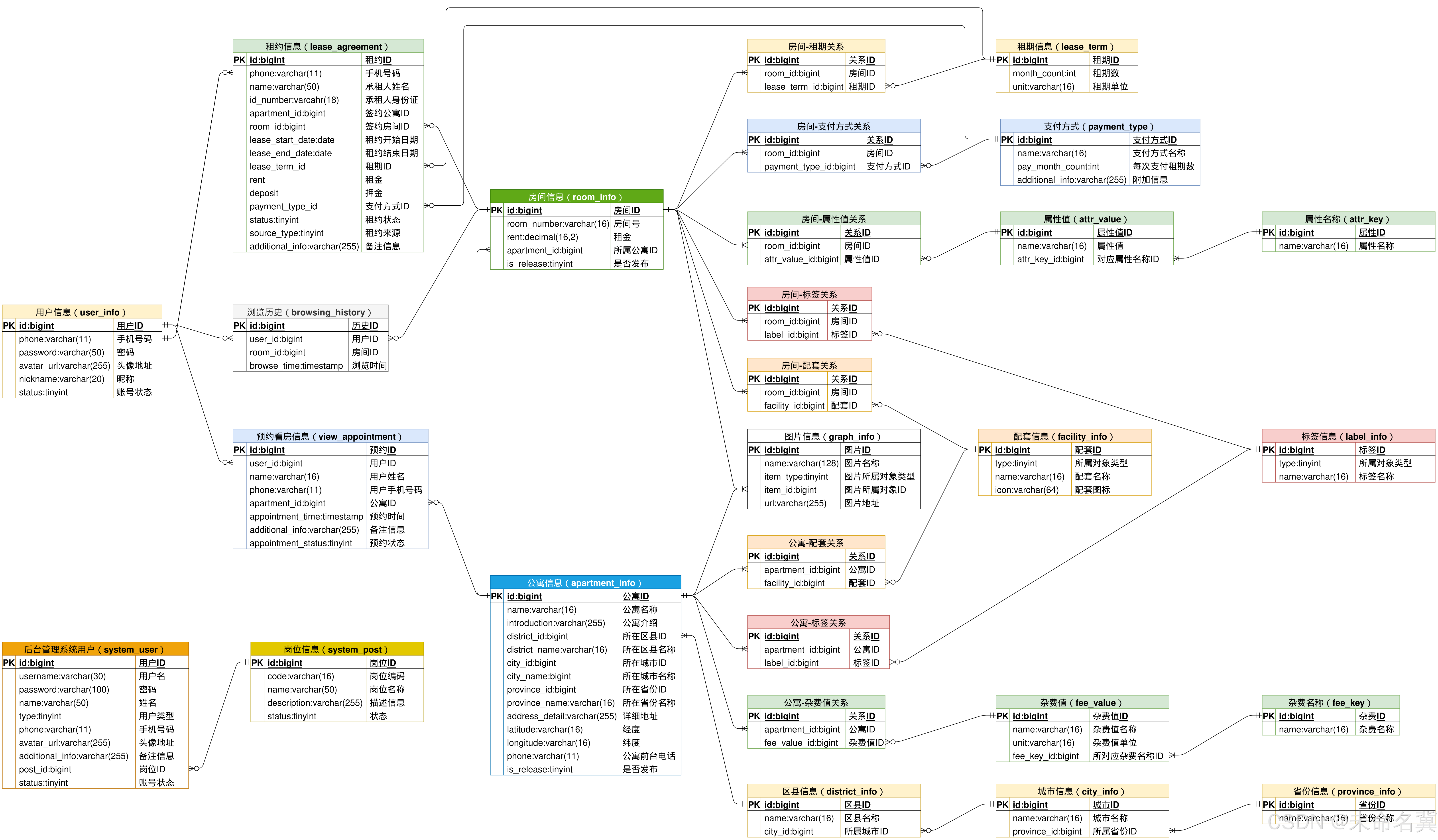

4.2.3 物理模型设计

本项目采用MySQL数据库，所有表均使用InnoDB存储引擎，完整的物理模型如下图，详细信息可参考资料中的数据库初始化文件lease.sql。

注意：

所有表均省略了create_time、update_time、is_deleted三个字段。
所有的状态或类型字段（例如租约状态），均使用数字表示。

5. 接口定义

5.1 后台管理系统接口定义

5.1.1 公寓信息管理

5.1.1.1 属性管理

属性管理页面包含公寓和房间各种可选的属性信息，其中包括房间的可选支付方式、房间的可选租期、房间的配套、公寓的配套等等。其所需接口如下

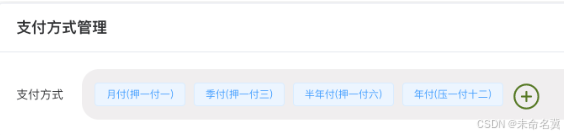

房间支付方式管理

页面如下
所需接口如下
- 查询全部支付方式列表
- 保存或更新支付方式
- 根据ID删除支付方式

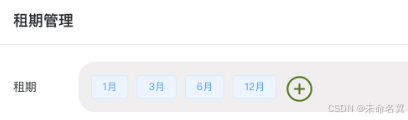

房间租期管理

页面如下
所需接口如下
- 查询全部租期列表
- 保存或更新租期
- 根据ID删除租期

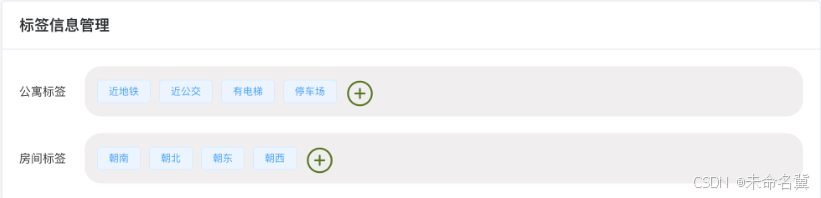

标签管理

页面如下
所需接口如下
- 保存或更新标签
- 查询标签列表
- 根据ID删除标签

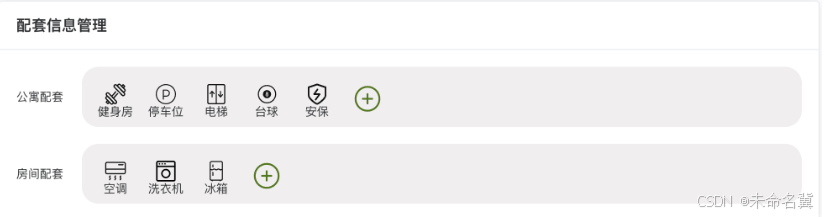

配套管理

页面如下
所需接口如下
- 保存或更新配套
- 查询配套列表
- 根据ID删除配套

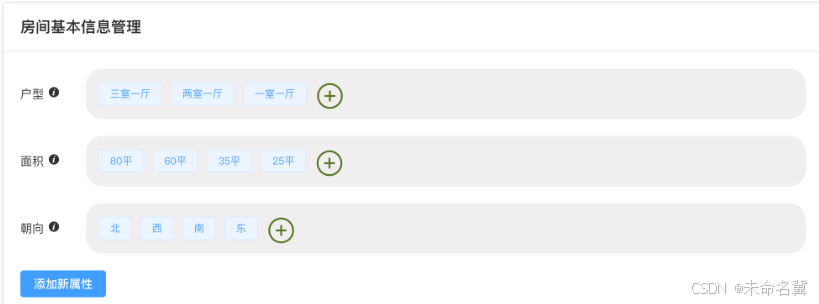

房间基本属性管理

页面如下
所需接口如下
- 保存或更新属性名称
- 保存或更新属性值
- 查询全部属性名称和属性值列表
- 根据ID删除属性名称
- 根据ID删除属性值

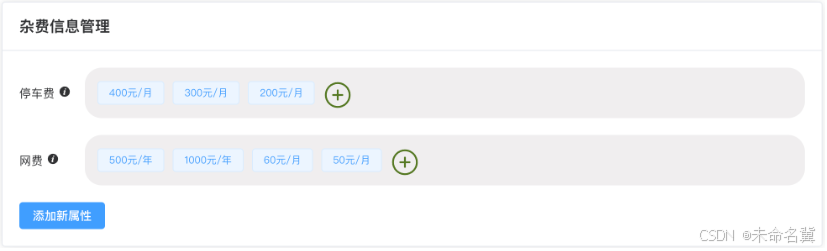

公寓杂费管理

页面如下
所需接口如下
- 保存或更新杂费名称
- 保存或更新杂费值
- 查询全部杂费名称和杂费值列表
- 根据ID删除杂费名称
- 根据ID删除杂费值

5.1.1.2 公寓管理

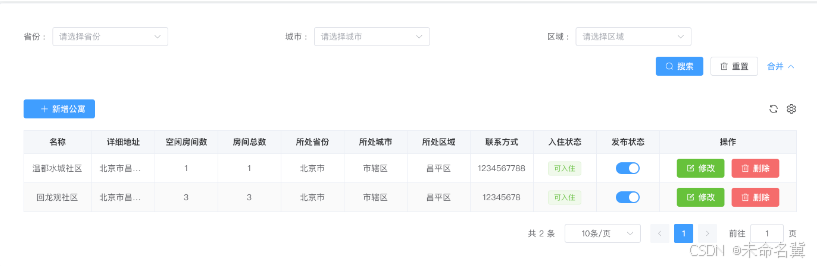

公寓列表页面

页面如下
所需接口如下
- 根据条件分页查询公寓列表
- 查询条件所需接口
  - 查询省份列表
  - 根据省份ID查询城市列表
  - 根据城市ID查询区县列表
- 根据ID修改公寓发布状态
- 根据ID删除公寓信息

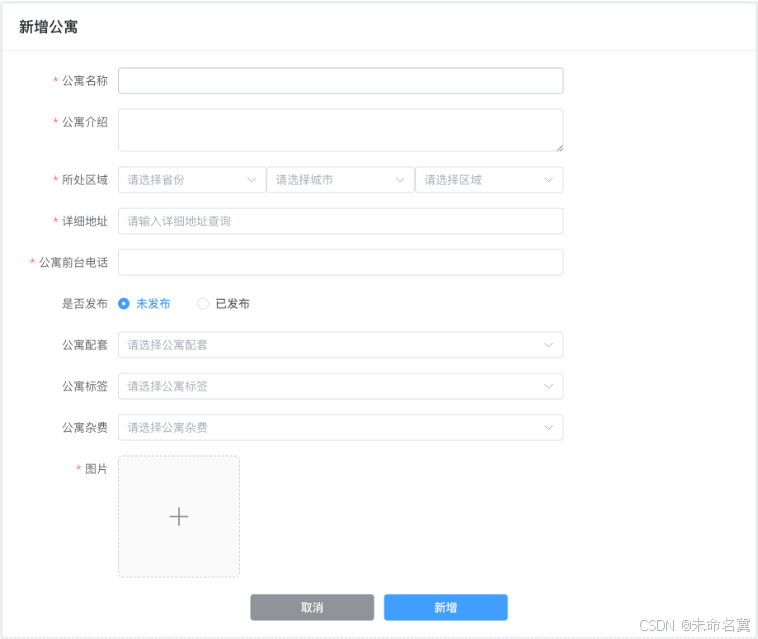

公寓详情页面

页面如下
所需接口如下
- 根据ID查询公寓详细信息（用作修改时的表单回显）
- 保存或更新公寓信息
- 表单所需接口
  - 查询省份列表
  - 根据省份ID查询城市列表
  - 根据城市ID查询区县列表
  - 查询公寓配套列表
  - 查询公寓标签列表
  - 查询公寓杂费信息列表
  - 上传图片

5.1.1.3 房间管理

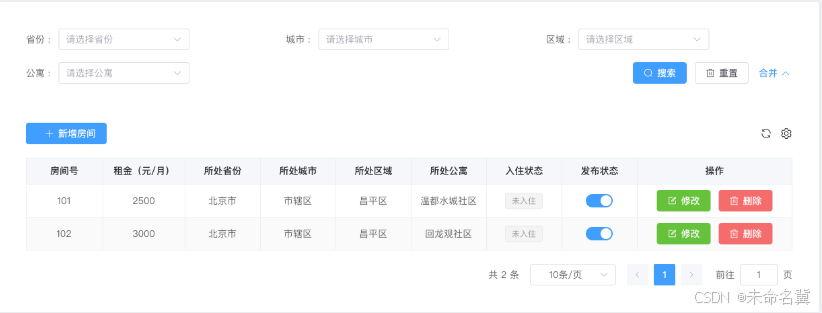

房间列表页面

页面如下
所需接口如下
- 根据条件分页查询房间列表
- 查询条件所需接口
  - 查询省份列表
  - 根据省份ID查询城市列表
  - 根据城市ID查询区县列表
  - 根据区县ID查询公寓列表
- 根据ID修改房间发布状态
- 根据ID删除房间信息

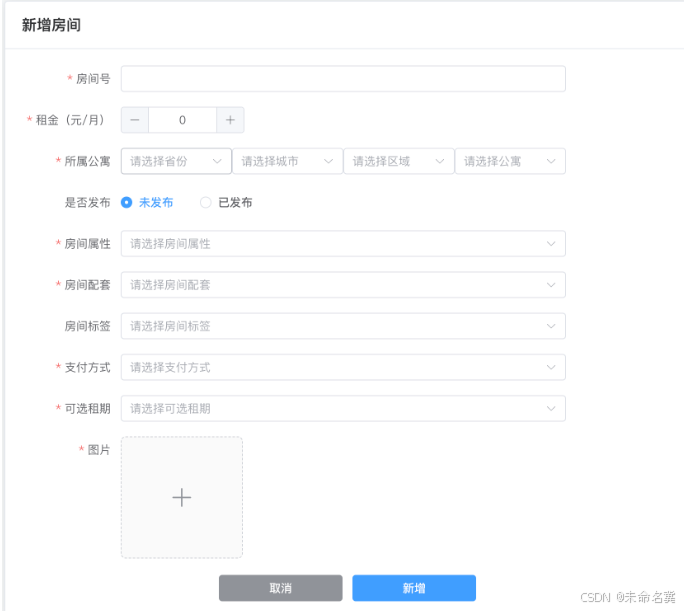

房间详情页面

页面如下
所需接口如下
- 根据ID查询房间详细信息（用作修改时的表单回显）
- 保存或更新房间信息
- 表单所需接口
  - 查询省份列表
  - 根据省份ID查询城市列表
  - 根据城市ID查询区县列表
  - 根据区县ID查询公寓列表
  - 查询房间属性列表
  - 查询房间标签列表
  - 查询全部支付方式列表
  - 查询租期列表
  - 上传图片

5.1.2 租赁管理

5.1.2.1 预约看房管理

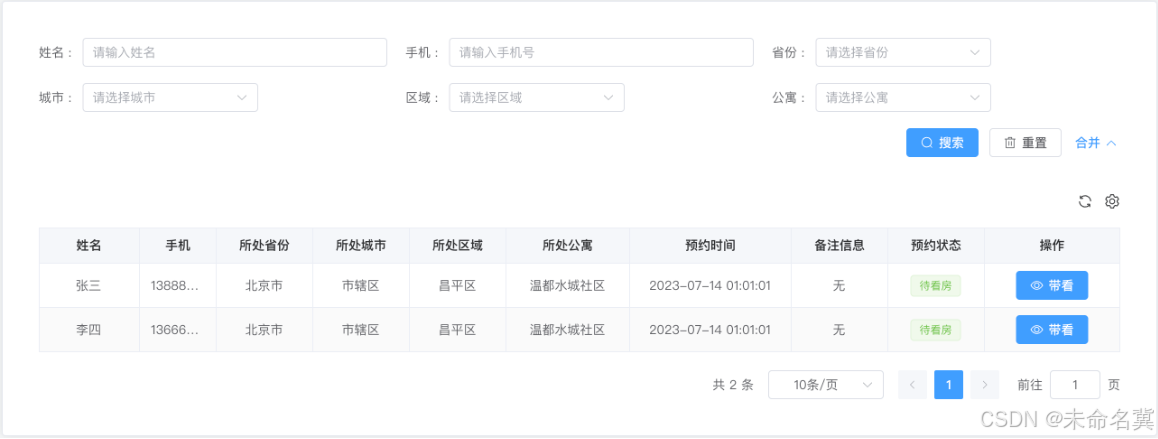

看房预约列表页面

页面如下
所需接口如下
- 分页查询预约信息列表
- 查询条件所需接口
  - 查询省份列表
  - 根据省份ID查询城市列表
  - 根据城市ID查询区县列表
  - 根据区县ID查询公寓列表
- 根据ID更新预约状态

5.1.2.2 租约管理

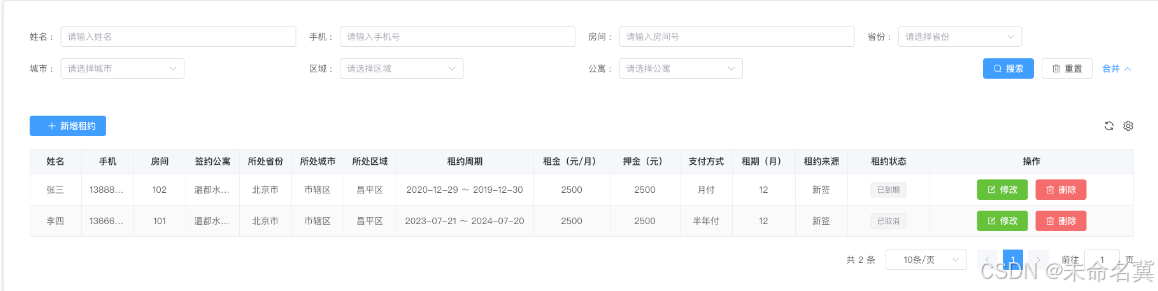

租约列表页面

页面如下
所需接口如下
- 根据条件分页查询租约信息列表
- 查询条件所需接口
  - 查询省份列表
  - 根据省份ID查询城市列表
  - 根据城市ID查询区县列表
  - 根据区县ID查询公寓列表
- 根据ID更新租约状态
- 根据ID删除租约信息

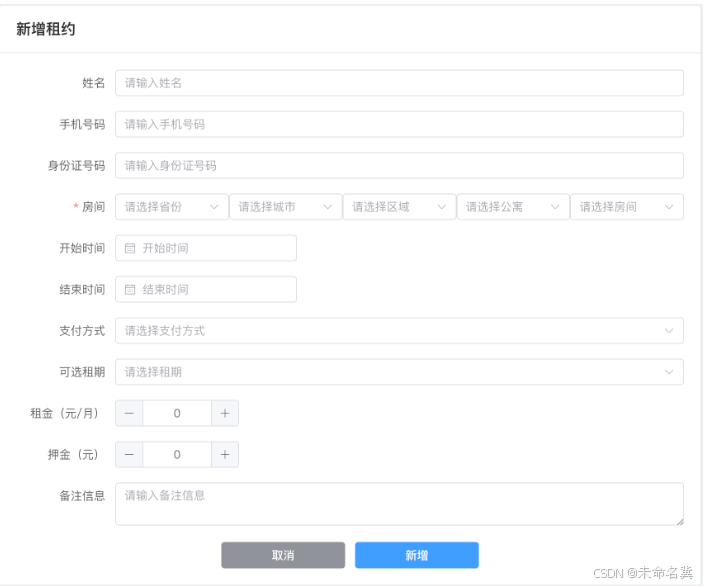

租约详情页面

页面如下
所需接口
- 根据ID查询租约信息（用作更新租约时的表单回显）
- 保存或修改租约信息
- 表单所需接口
  - 查询省份列表
  - 根据省份ID查询城市列表
  - 根据城市ID查询区县列表
  - 根据区县ID查询公寓列表
  - 根据公寓ID查询房间列表
  - 查询可选支付方式列表
  - 查询可选租期列表

5.1.3 用户管理

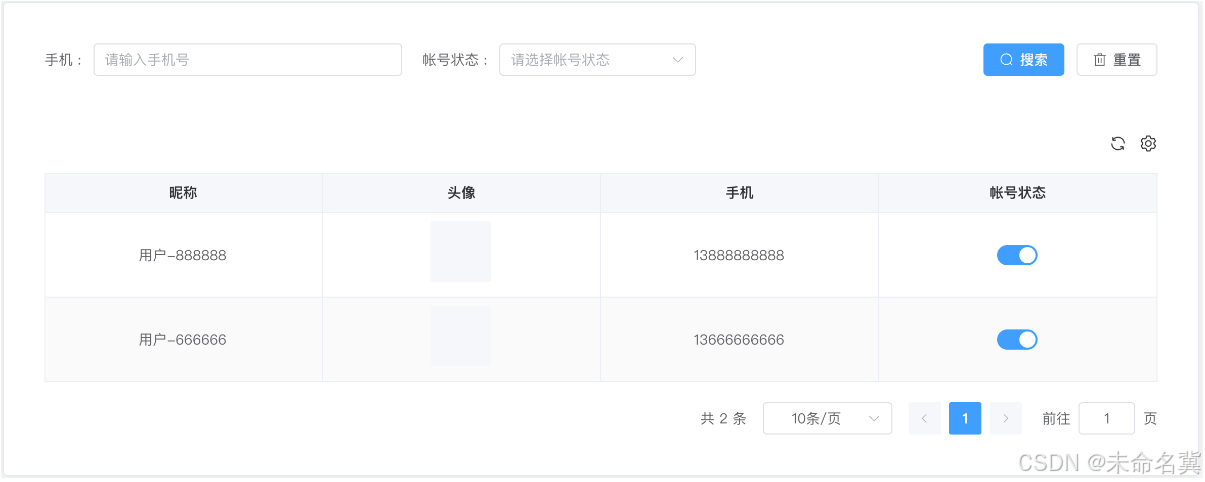

5.1.3.1 用户列表页面

页面如下

所需接口如下

分页查询用户信息列表
根据用户ID更新账号状态

5.1.4 系统管理

5.1.4.1 系统用户岗位管理

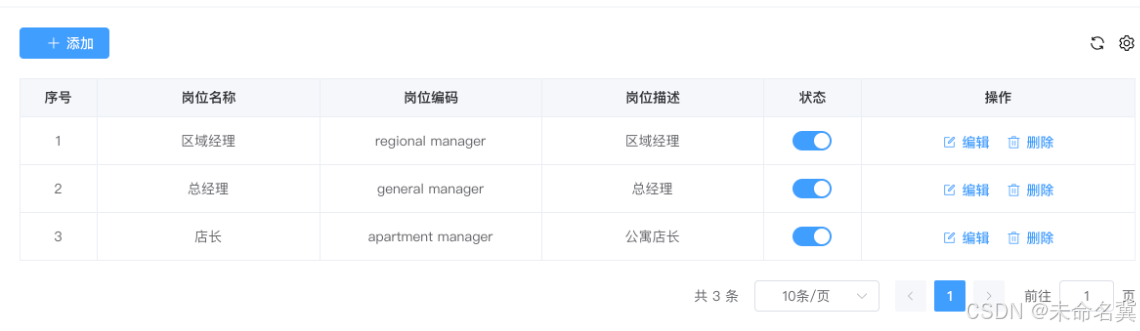

岗位列表页面

页面如下

所需接口如下
- 分页查询岗位信息列表
- 根据ID修改岗位状态
- 根据ID删除岗位

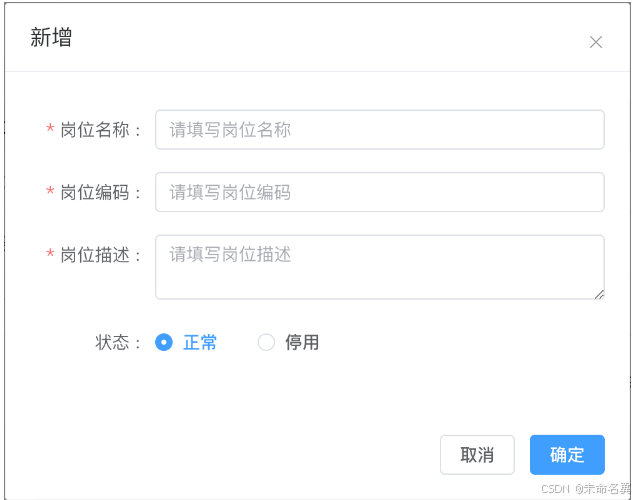

岗位详情页面

页面如下

所需接口如下
- 根据ID查询岗位详细信息（用作修改时的表单回显）
- 保存或更新岗位信息

5.1.4.2 系统用户信息管理

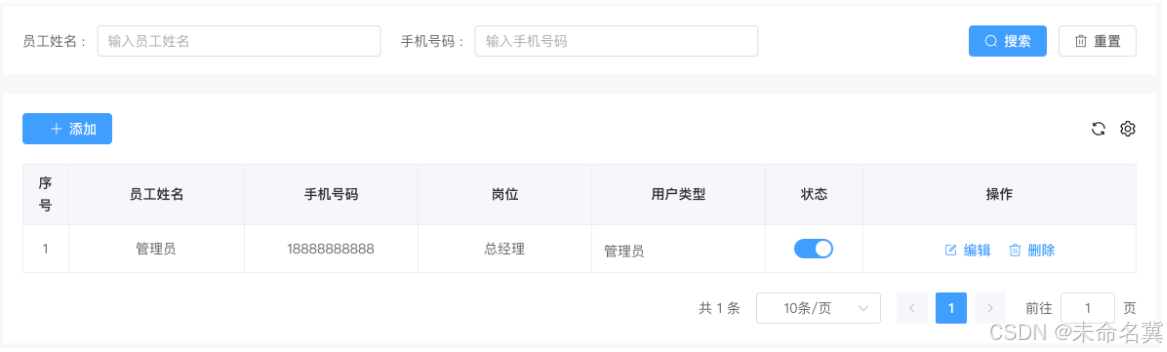

系统用户列表页面

页面如下

所需接口如下
- 根据条件分页查询系统用户列表
- 根据ID修改用户状态
- 根据ID删除系统用户信息
所需接口如下

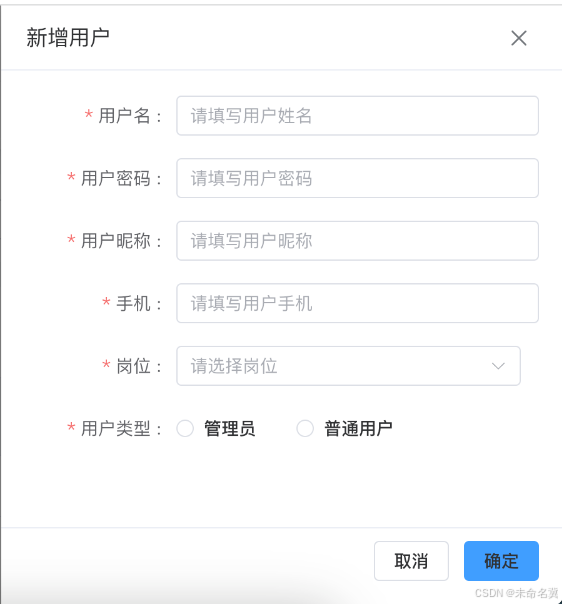

系统用户详情页面

页面如下

所需接口如下
- 根据ID查询系统用户详细信息
- 保存或更新系统用户信息
- 表单所需接口
  - 查询岗位列表

5.1.5 登录管理

5.1.5.1 登录页面

页面如下

所需接口如下

获取图形验证码
请求登录
获取登录用户信息

5.2 移动端接口定义

5.2.1 登录

5.2.1.1 登录页面

页面如下

所需接口如下

获取短信验证码
请求登录
获取登录用户基本信息

5.2.2 找房

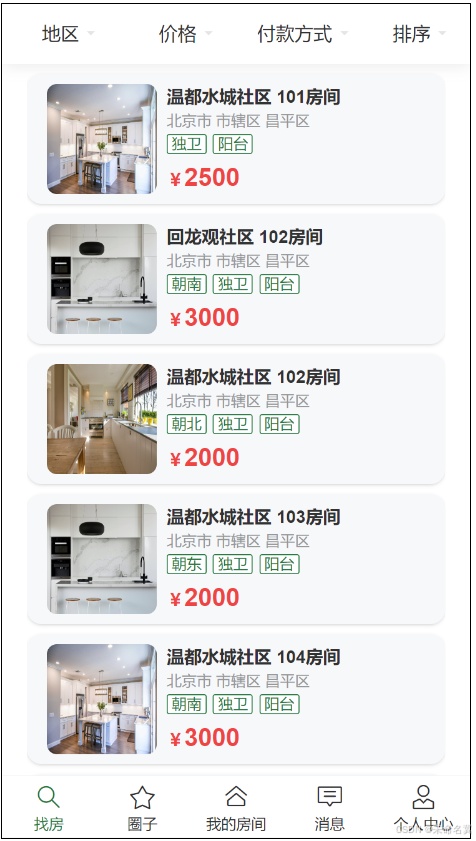

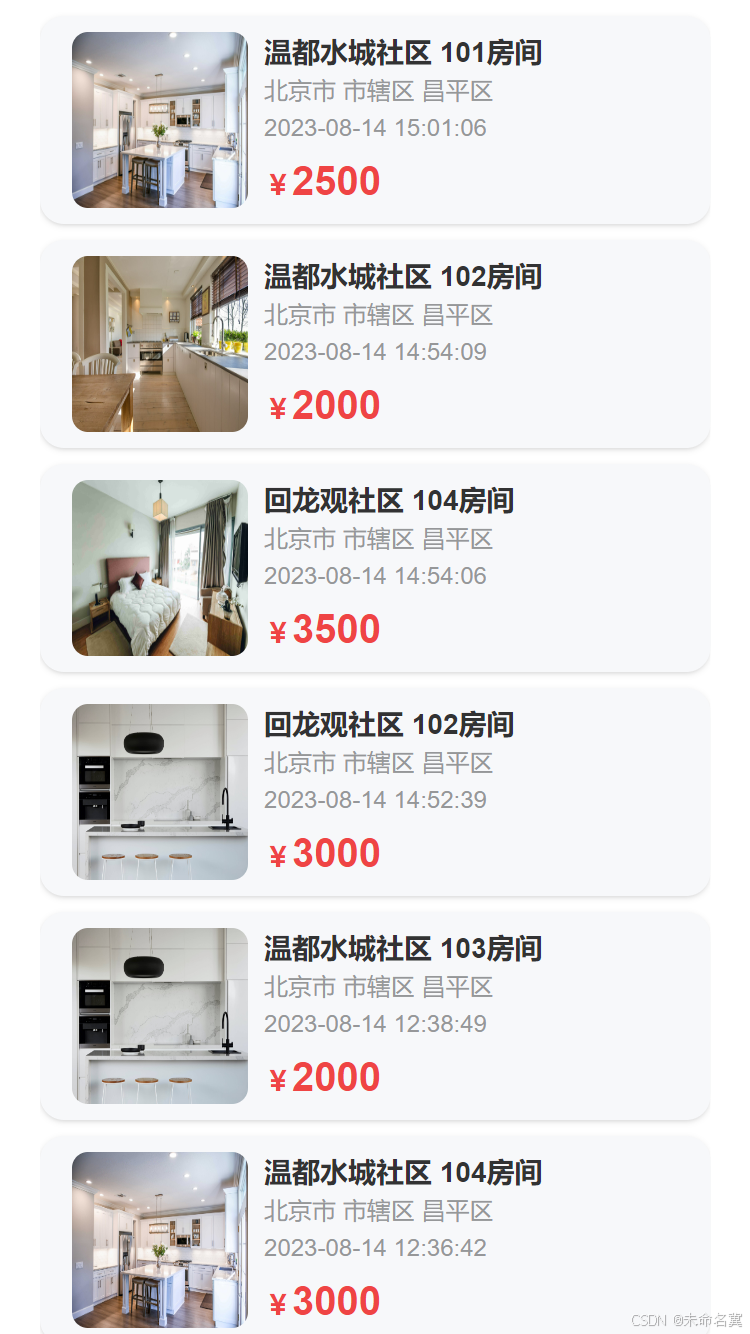

5.2.2.1 房间列表页面

页面如下

所需接口如下

根据查询条件分页查询房间列表
查询条件所需接口
- 查询省份列表
- 根据省份ID查询城市信息
- 根据城市ID查询区县信息
- 查询支付方式列表

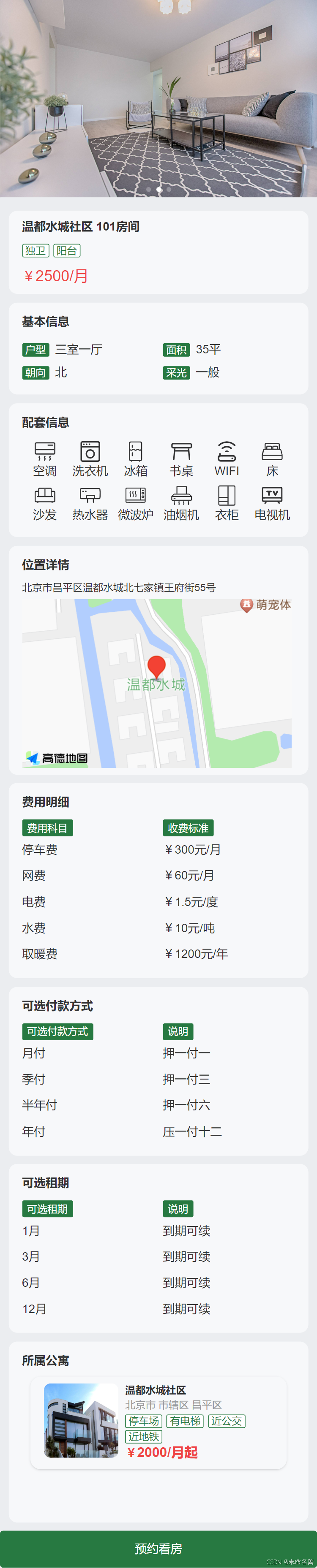

5.2.2.2 房间详情页面

页面如下

所需接口如下

根据ID查询房间详细信息

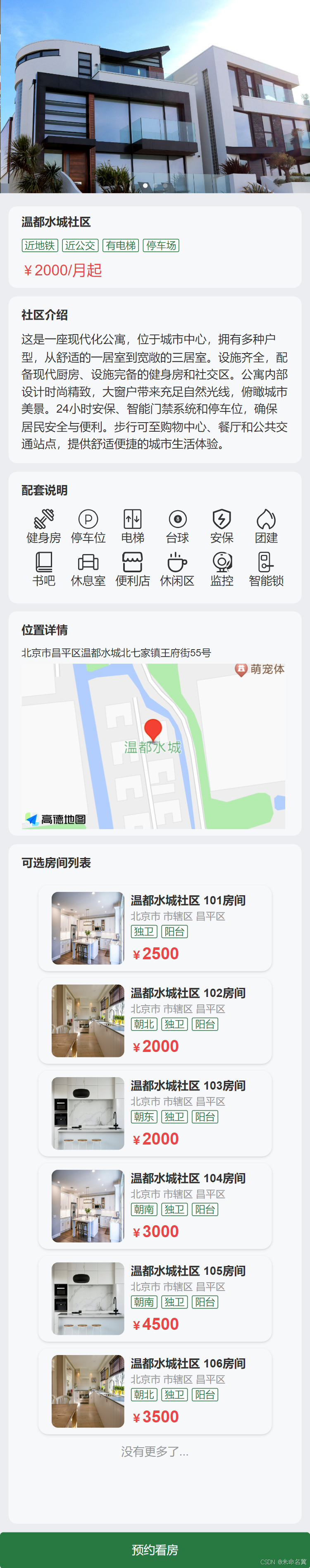

5.2.2.3 公寓详情页面

页面如下

所需接口如下

根据ID查询公寓详细信息
根据公寓ID查询房间列表

5.2.3 个人中心

5.2.3.1 浏览历史

页面如下

所需接口如下

查询登录用户的浏览历史列表

5.2.3.2 看房预约

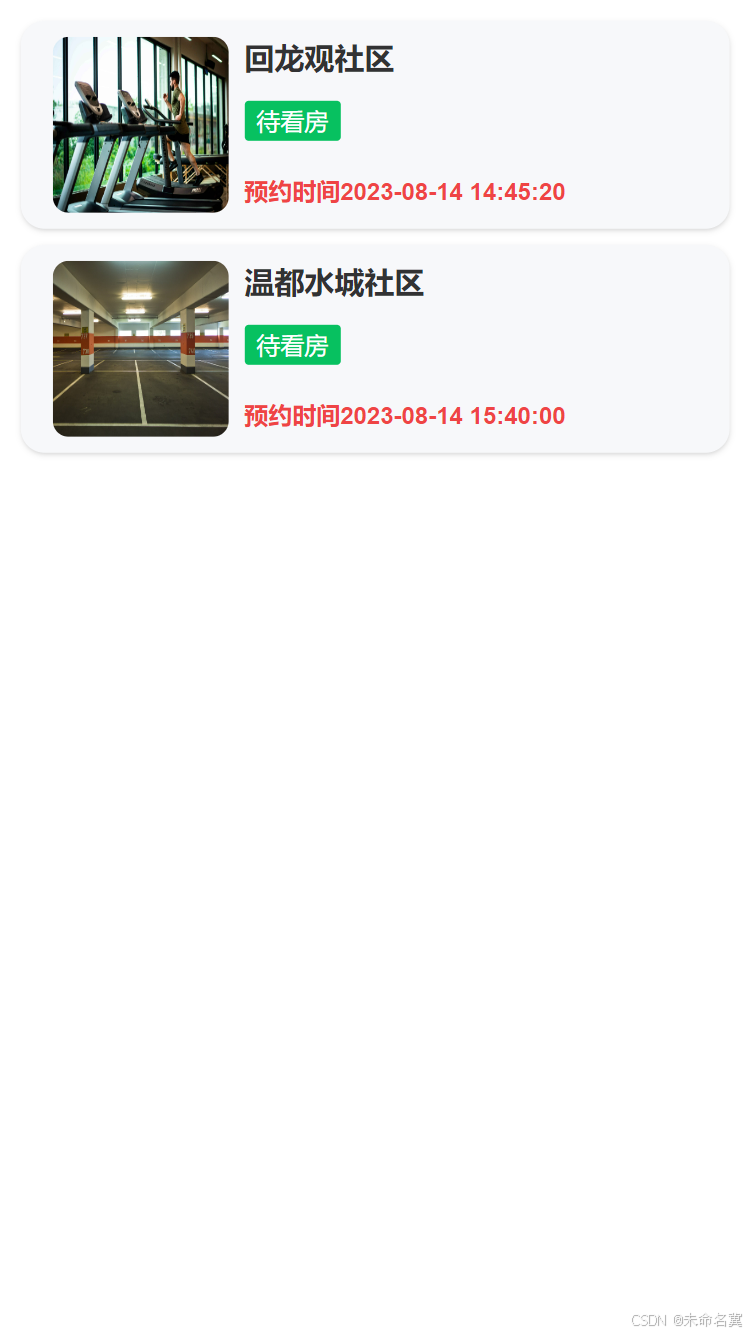

看房预约列表页面

页面如下
所需接口如下
- 查询登录用户的看房预约列表

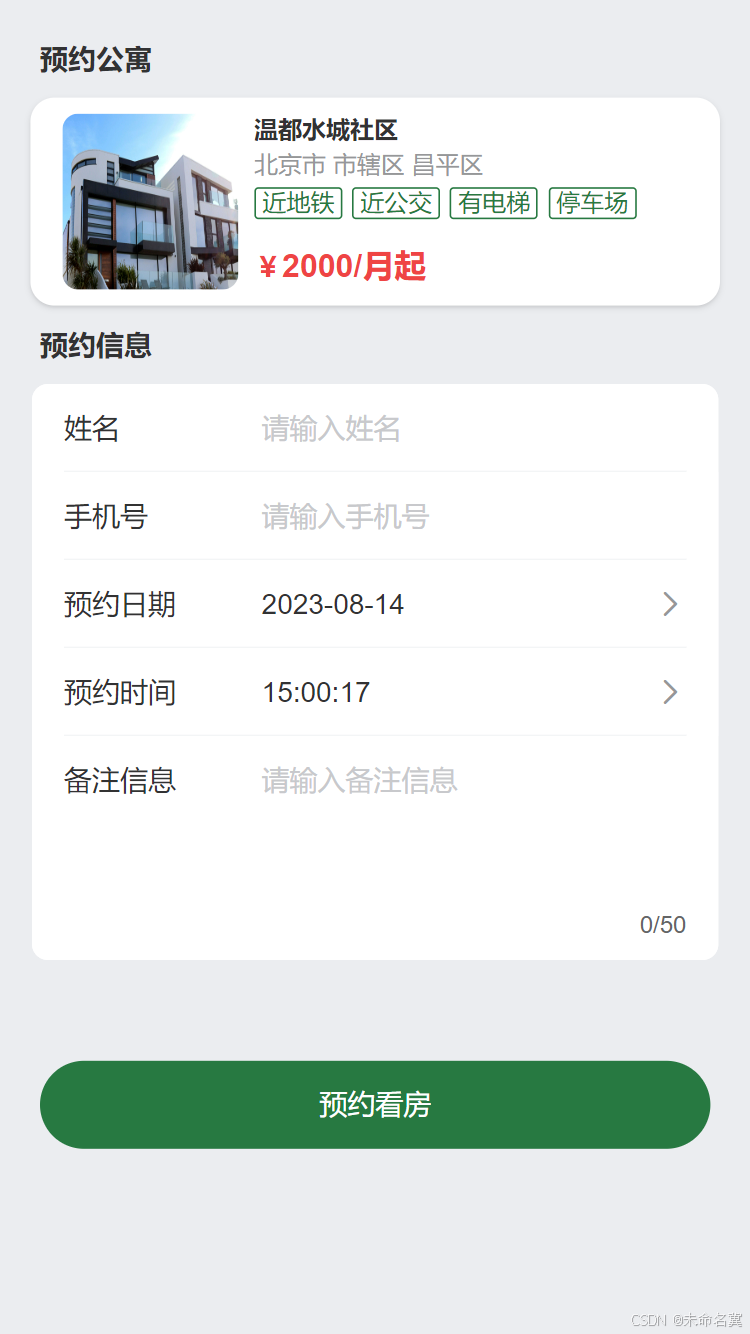

看房预约详情页面

页面如下
所需接口如下
- 根据ID查询看房预约详细信息
- 保存或更新看房间预约信息

5.2.3.3 租约管理

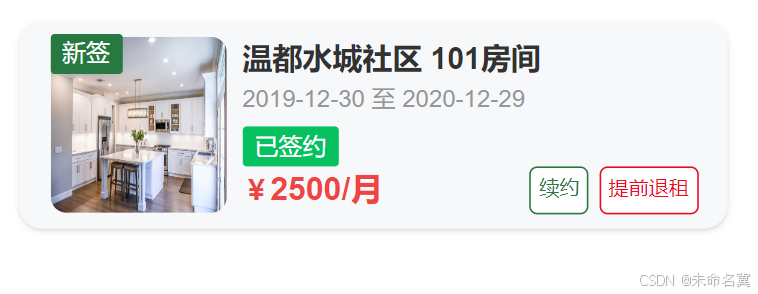

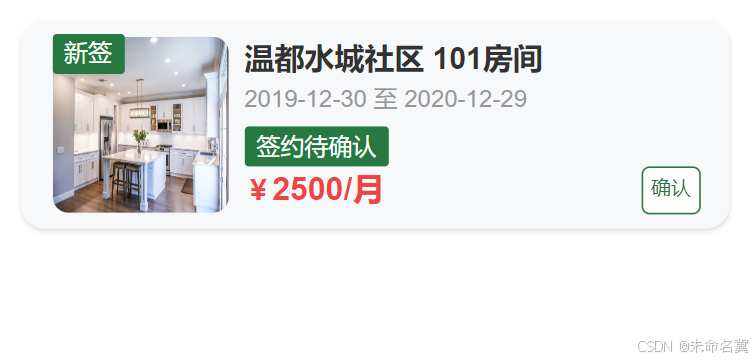

租约列表页面

页面如下
所需接口如下
- 查询登录用户的租约列表
- 根据ID修改租约状态

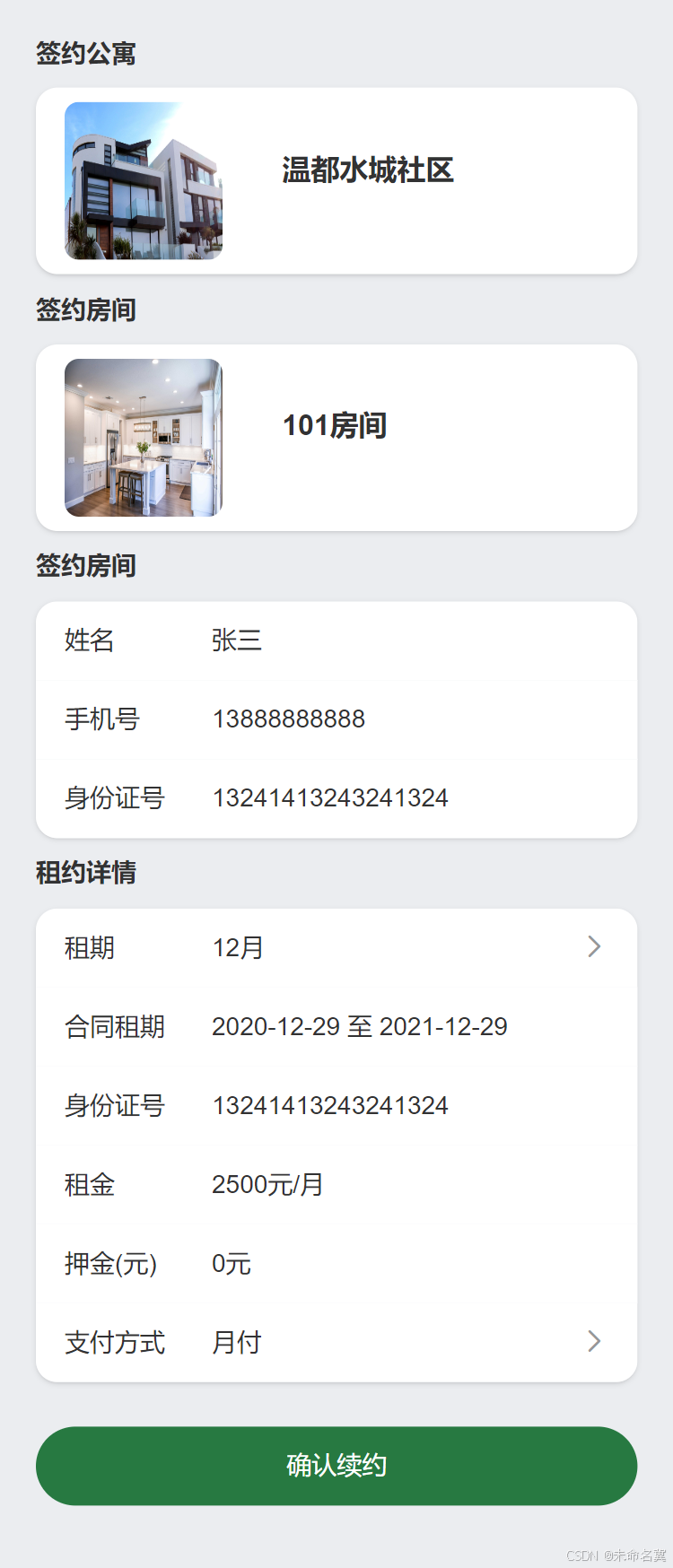

租约详情页面

页面如下
所需接口如下
- 根据ID查询租约详细信息
- 保存或修改租约信息
- 表单所需接口
  - 根据房间ID查询可选支付方式列表
  - 根据房间ID查询可选租期列表
