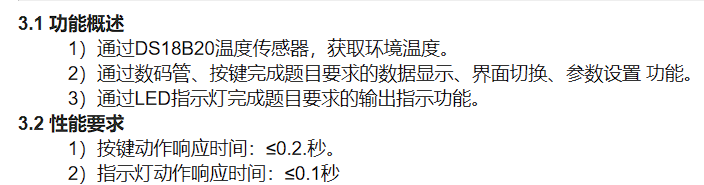

题目





题目也是很长的一坨。

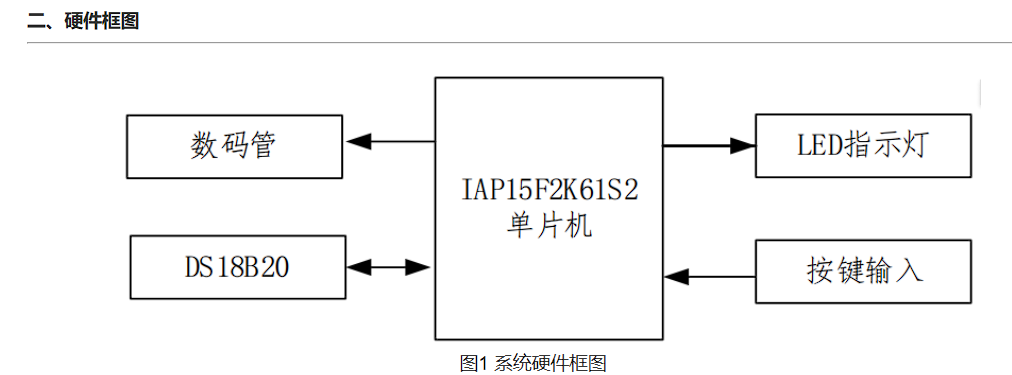

但是外设只用到了ds18b20温度传感器，应该不会很难。

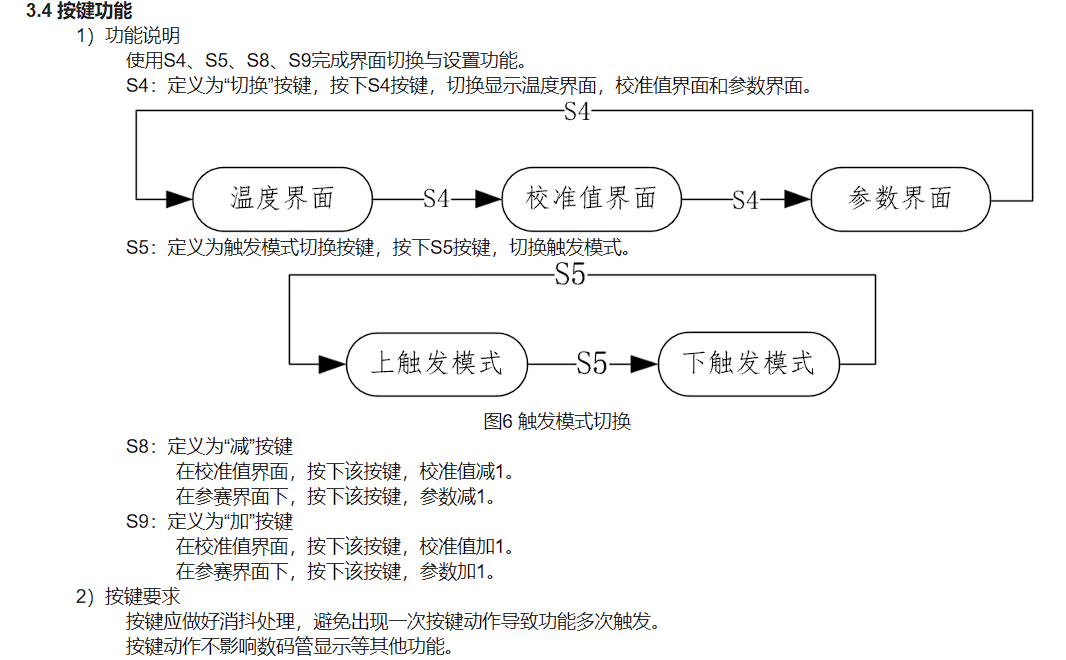

按键功能

S4简单的切换模式按键，s5切换触发模式，这两个都很常规，S8,S9不同界面不同参数的加减。

/*按键函数区域*/
void Key_Proc(){
	if(Key_Slow) return;
	Key_Slow = 1;

	Key_Val = Key_Read();
	Key_Down = Key_Val & (Key_Val ^ Key_Old);
	Key_Up = ~Key_Val & (Key_Val ^ Key_Old);
	Key_Old = Key_Val;

	switch(Key_Down){
		case 4://界面切换
			if(++Seg_Mode == 3) Seg_Mode = 0;
		break;
		case 5://触发模式切换
			Work_Mode ^= 1;
		break;
		case 8://减去
			if(Seg_Mode == 1){//校准值界面校准值减一
				adjust = adjust == -99?-99:adjust-1;
			}
			else if(Seg_Mode == 2){//参数界面参数减一
				tempature = tempature == -99?-99:tempature-1;
			}
		break;
		case 9:
			if(Seg_Mode == 1){//校准值界面校准值加一
				adjust = adjust == 99?99:adjust+1;
			}
			else if(Seg_Mode == 2){//参数界面参数加一
				tempature = tempature == 99?99:tempature+1;
			}
		break;
	}

}

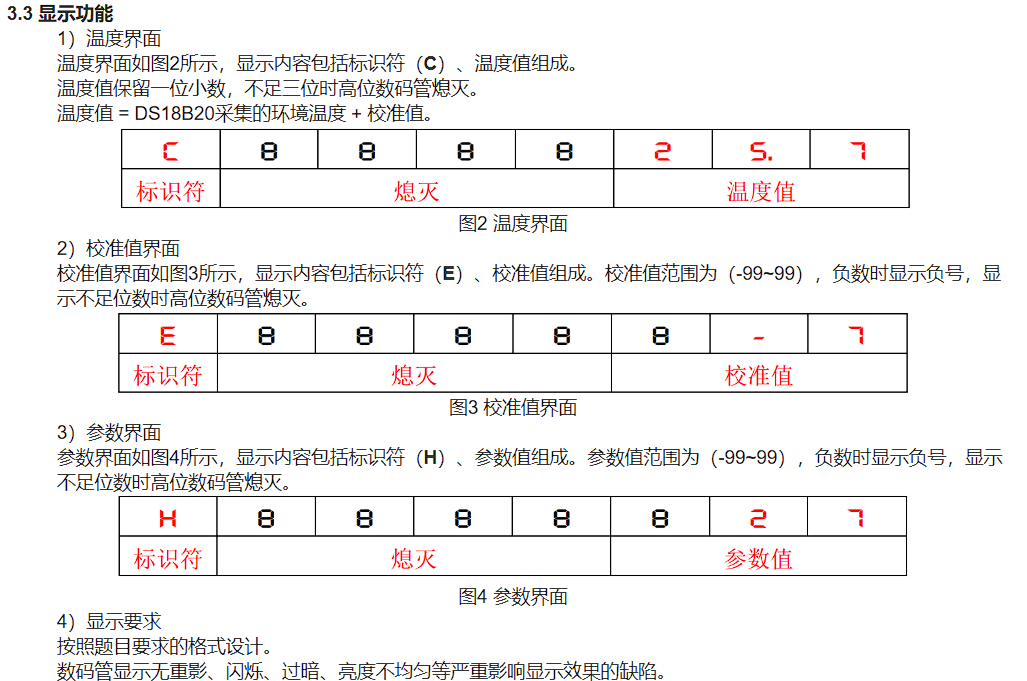

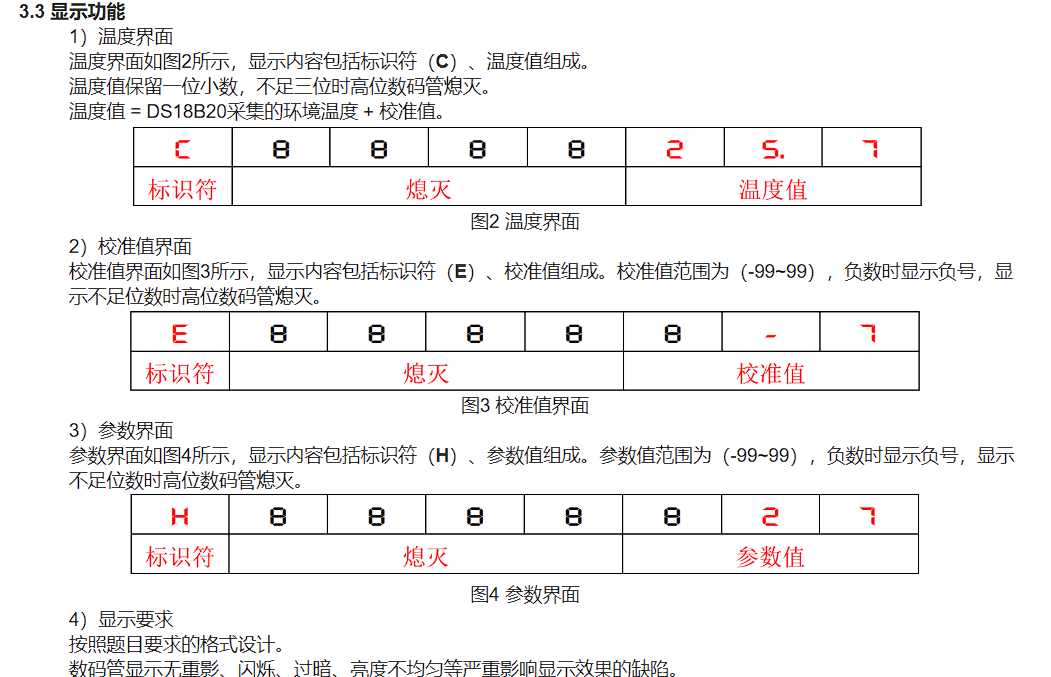

显示界面

三种显示界面，标识符分别C,E,H。都是熄灭四位，这些共同的我们可以放在外面，

校准值的范围是-99~99，所以我们用int类型来作为校准值的变量，温度值依旧用float类型。

我们在对于校准值需要进行判断，这里按理来说，温度值是当前温度加上校准值，也有可能是负数，但是这里数码管的分配加上小数点后一位，并没有负号的空间，所以我们就根据题目的意思，正常显示温度即可。温度就不需要判断正负值了，判断一下高位熄灭就可以了。

而对于温度参数和温度校准值来说，就得判断正负和高位熄灭，两个显示模式代码一模一样就参数不一样罢了。

Seg_Buf[1] = 10;
	Seg_Buf[2] = 10;
	Seg_Buf[3] = 10;
	Seg_Buf[4] = 10;
	switch(Seg_Mode){
		case 0://温度显示模式
			Seg_Buf[0] = 11;//C
			Seg_Buf[5] = (unsigned char)temp>=10?(unsigned char)temp/10:10;
			Seg_Buf[6] = (unsigned char)(temp)%10;
			Seg_Buf[7] = (unsigned int)(temp*10)%10;
			Point[6] = 1;
		break;
		case 1://校准值界面
			Point[6] = 0;
			Seg_Buf[0] = 12;//E
			if(adjust<0){//负数值
				Seg_Buf[5] = adjust_negative>=10?14:10;//-
				Seg_Buf[6] = adjust_negative>=10?adjust_negative/10:14;
				Seg_Buf[7] = adjust_negative%10;
			}
			else{//正数
				Seg_Buf[5] = 10;
				Seg_Buf[6] = adjust>10?adjust/10:10;
				Seg_Buf[7] = adjust%10;
			}
		break;
		case 2:
			Point[6] = 0;
			Seg_Buf[0] = 13;//H
			if(temp<0){
				Seg_Buf[5] = temp_negative>=10?14:10;//-
				Seg_Buf[6] = temp_negative>=10?temp_negative/10:10;
				Seg_Buf[7] = temp_negative%10;
			}
			else{
				Seg_Buf[5] = 10;
				Seg_Buf[6] = tempature>=10?tempature/10:10;
				Seg_Buf[7] = tempature%10;
			}
		break;
	}

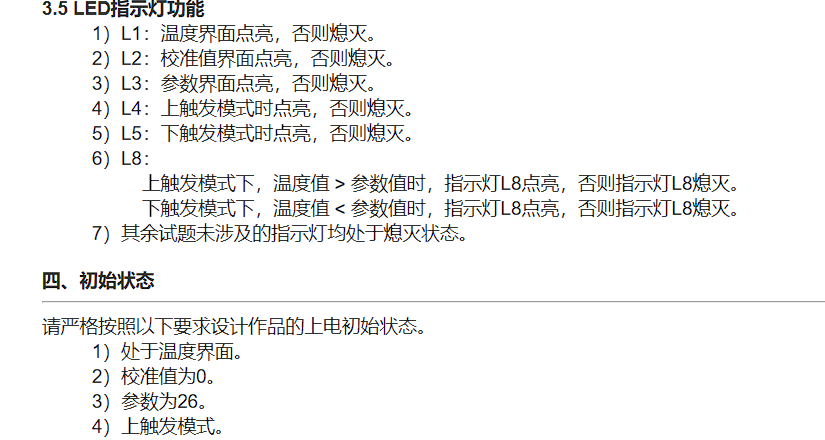

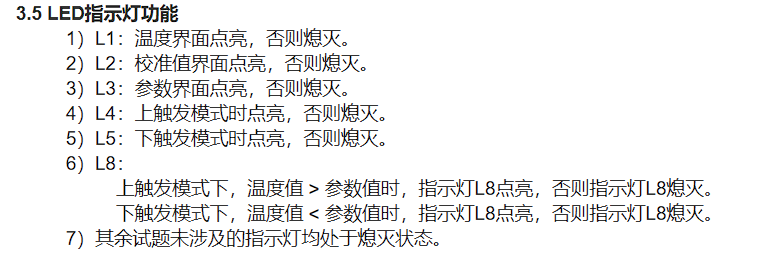

Led功能

L1~L5都是简单的界面功能点亮对应的灯，不多赘述。

L8就是在触发模式不同不一样的判断条件，定义一个标志位去判断即可。

if(Work_Mode == 0){//上限触发
		if(temp>tempature) L8_flag = 1;
		else L8_flag = 0;
	}
	else{//下限触发
		if(temp<tempature) L8_flag = 1;
		else L8_flag = 0;
	}
/*Led函数区域*/
void Led_Proc(){
	Led_Buf[0] = (Seg_Mode == 0);//温度界面点亮L1
	Led_Buf[1] = (Seg_Mode == 1);
	Led_Buf[2] = (Seg_Mode == 2);
	Led_Buf[3] = (Work_Mode == 0);//上限触发点亮L4
	Led_Buf[4] = (Work_Mode == 1);
	Led_Buf[7] = L8_flag;
}

完整主函数

/*头文件区域*/
#include <STC15F2K60S2.H>
#include <Init.h>
#include <Seg.h>
#include <Led.h>
#include <Key.h>
#include <onewire.h>
#include <intrins.h>
/*变量参数区域*/
unsigned char Key_Slow,Seg_Slow;
unsigned char Seg_Pos;
unsigned char Key_Down,Key_Old,Key_Up,Key_Val;
//数据
unsigned char Seg_Buf[8] = {10,10,10,10,10,10,10,10};
unsigned char Led_Buf[8] = {0,0,0,0,0,0,0,0};
unsigned char Point[8] = {0,0,0,0,0,0,0,0};
unsigned char Seg_Mode;//0温度界面，1校准值2参数
unsigned char Work_Mode;//0上触发1下触发
int adjust = 0;//校准值默认为0
unsigned char tempature = 26;//温度参数默认值26
float temp;//当前读取的温度
bit L8_flag;
/*按键函数区域*/
void Key_Proc(){
	if(Key_Slow) return;
	Key_Slow = 1;

	Key_Val = Key_Read();
	Key_Down = Key_Val & (Key_Val ^ Key_Old);
	Key_Up = ~Key_Val & (Key_Val ^ Key_Old);
	Key_Old = Key_Val;

	switch(Key_Down){
		case 4://界面切换
			if(++Seg_Mode == 3) Seg_Mode = 0;
		break;
		case 5://触发模式切换
			Work_Mode ^= 1;
		break;
		case 8://减去
			if(Seg_Mode == 1){//校准值界面校准值减一
				adjust = adjust == -99?-99:adjust-1;
			}
			else if(Seg_Mode == 2){//参数界面参数减一
				tempature = tempature == -99?-99:tempature-1;
			}
		break;
		case 9:
			if(Seg_Mode == 1){//校准值界面校准值加一
				adjust = adjust == 99?99:adjust+1;
			}
			else if(Seg_Mode == 2){//参数界面参数加一
				tempature = tempature == 99?99:tempature+1;
			}
		break;
	}

}
/*数码管函数区域*/
void Seg_Proc(){
	unsigned int adjust_negative,temp_negative;
	adjust_negative = -adjust;
	temp_negative = -temp;
	if(Seg_Slow) return;
	Seg_Slow = 1;

	temp = rd_tempature();
	temp = temp + adjust;

	if(Work_Mode == 0){//上限触发
		if(temp>tempature) L8_flag = 1;
		else L8_flag = 0;
	}
	else{//下限触发
		if(temp<tempature) L8_flag = 1;
		else L8_flag = 0;
	}

	Seg_Buf[1] = 10;
	Seg_Buf[2] = 10;
	Seg_Buf[3] = 10;
	Seg_Buf[4] = 10;
	switch(Seg_Mode){
		case 0://温度显示模式
			Seg_Buf[0] = 11;//C
			Seg_Buf[5] = (unsigned char)temp>=10?(unsigned char)temp/10:10;
			Seg_Buf[6] = (unsigned char)(temp)%10;
			Seg_Buf[7] = (unsigned int)(temp*10)%10;
			Point[6] = 1;
		break;
		case 1://校准值界面
			Point[6] = 0;
			Seg_Buf[0] = 12;//E
			if(adjust<0){//负数值
				Seg_Buf[5] = adjust_negative>=10?14:10;//-
				Seg_Buf[6] = adjust_negative>=10?adjust_negative/10:14;
				Seg_Buf[7] = adjust_negative%10;
			}
			else{//正数
				Seg_Buf[5] = 10;
				Seg_Buf[6] = adjust>10?adjust/10:10;
				Seg_Buf[7] = adjust%10;
			}
		break;
		case 2:
			Point[6] = 0;
			Seg_Buf[0] = 13;//H
			if(temp<0){
				Seg_Buf[5] = temp_negative>=10?14:10;//-
				Seg_Buf[6] = temp_negative>=10?temp_negative/10:10;
				Seg_Buf[7] = temp_negative%10;
			}
			else{
				Seg_Buf[5] = 10;
				Seg_Buf[6] = tempature>=10?tempature/10:10;
				Seg_Buf[7] = tempature%10;
			}
		break;
	}

}
/*Led函数区域*/
void Led_Proc(){
	Led_Buf[0] = (Seg_Mode == 0);//温度界面点亮L1
	Led_Buf[1] = (Seg_Mode == 1);
	Led_Buf[2] = (Seg_Mode == 2);
	Led_Buf[3] = (Work_Mode == 0);//上限触发点亮L4
	Led_Buf[4] = (Work_Mode == 1);
	Led_Buf[7] = L8_flag;
}
/*定时器0初始化区域*/
void Timer0_Init(void)		//1毫秒@12.000MHz
{
	AUXR &= 0x7F;			//定时器时钟12T模式
	TMOD &= 0xF0;			//设置定时器模式
	TL0 = 0x18;				//设置定时初始值
	TH0 = 0xFC;				//设置定时初始值
	TF0 = 0;				//清除TF0标志
	TR0 = 1;				//定时器0开始计时
	ET0 =1;
	EA = 1;
}


/*定时器0中断服务函数*/
void Timer0_Service() interrupt 1
{
	if(++Seg_Slow == 200) Seg_Slow = 0;
	if(++Key_Slow == 50) Key_Slow = 0;

	if(++Seg_Pos == 8) Seg_Pos = 0;
	Seg_Disp(Seg_Pos,Seg_Buf[Seg_Pos],Point[Seg_Pos]);
	Led_Disp(Seg_Pos,Led_Buf[Seg_Pos]);

}
void Delay750ms(void)	//@12.000MHz
{
	unsigned char data i, j, k;

	_nop_();
	_nop_();
	i = 35;
	j = 51;
	k = 182;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

/*主函数区域*/
void main(){
	Timer0_Init();
	Sys_Init();
	rd_tempature();
	Delay750ms();
	while(1){
		Key_Proc();
		Seg_Proc();
		Led_Proc();
	}
}
