LVS的三种工作模式---(DR/TUN/NAT)

目录

一、NAT模式（LVS-NAT）

二、IP隧道模式（LVS-TUN）

三、DR模型--直接路由模式（LVS-DR）

LVS/DR模式ARP抑制

 原因：

LVS的DR工作模式及配置：

LVS的NAT工作模式及配置：

---

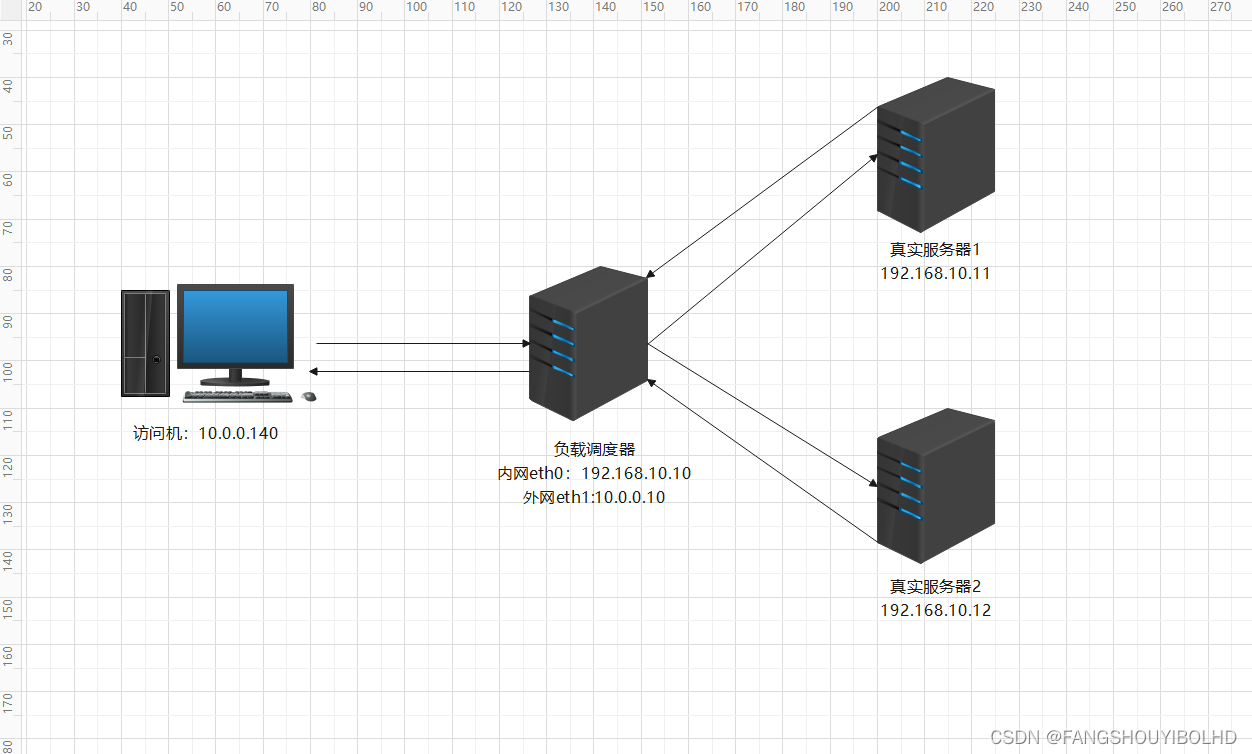

一、NAT模式（LVS-NAT）

原理：就是把客户端发来的数据包的IP头的目的地址，在负载均衡器上换成其中一台RS的IP地址，并发至此真实服务器RS来处理,RS处理完成后把数据交给经过负载均衡器,负载均衡器再把数据包的原IP地址改为自己的IP，将目的地址改为客户端IP地址即可。

在整个过程中，负载调度作为NAT设备，负责将请求数据包的源IP从客户端IP转换为负载调度器的VIP(虚拟IP)，并将响应数据包的源IP从真实服务器的私有IP转换回VIP

二、IP隧道模式（LVS-TUN）

       调度器把请求的报文通过 IP 隧道转发到真实的服务器。真实的服务器将响应处理后的数据直接返回给客户端。这样调度器就只处理请求入站报文，由于一般网络服务应答数据比请求报文大很多，采用 lvs-tun 模式后，可以大大的减少对负载调度器的压力，集群系统的最大吞吐量可以提高 10 倍

三、DR模型--直接路由模式（LVS-DR）

      客户端向目标vip发出请求,lvs接收 ，LVS根据负载均衡算法选择一台活跃的的节点，将此节点的ip所在网卡的mac地址作为目标mac地址,发送到局域网里

节点在局域网中收到这个帧,拆开后发现目标IP(VIP)与本地匹配,于是处理这个报文.随后重新封装报文,发送到局域网.此时IP包的目标ip是客户端，源ip是自己的vip地址。

LVS的DR工作模式及配置：

环境准备：

四台openEuler操作系统的虚拟机

openEuler node1充当前端的负载调度器

openEuler node2充当客户端测试

openEuler node3充当后端web服务器

openEuler node4充当后端web服务器

关闭所有防火墙和selinux

openEuler node3和openEuler node4 ：

添加dummy类型的接口VIP:

[root@node1 ~]# nmcli connection add type dummy ifname dummy1 ipv4.method manual ipv4.addresses 192.168.182.140/24

[root@node3 ~]# nmcli con add type dummy ifname dummy1 ipv4.method manual ipv4.addresses 192.168.182.140/24

[root@node4 ~]# nmcli connection add type dummy ifname dummy1 ipv4.method manual ipv4.addresses 192.168.182.140/24

修改相应的ARP内核配置(做ARP的抑制)：

[root@node3 ~]# cat >> /etc/sysctl.conf << EOF

net.ipv4.conf.all.arp_ignore=1

net.ipv4.conf.all.arp_announce=2

net.ipv4.conf.dummy1.arp_ignore=1

net.ipv4.conf.dummy1.arp_announce=2

EOF

[root@node3~]# sysctl -p           使其生效

[root@node4 ~]# cat >> /etc/sysctl.conf << EOF

net.ipv4.conf.all.arp_ignore=1

net.ipv4.conf.all.arp_announce=2

net.ipv4.conf.dummy1.arp_ignore=1

net.ipv4.conf.dummy1.arp_announce=2

EOF

[root@node4~]# sysctl -p           使其生效

准备web站点：

[root@node3 ~]# dnf install nginx -y

[root@node4 ~]# dnf install nginx -y

提供默认主页：

[root@node3 ~]# echo "web test page,my ip is`hostname -I`." > /usr/share/nginx/html/index.html

[root@node3 ~]# systemctl start nginx

[root@node4 ~]# echo "web test page,my ip is`hostname -I`." > /usr/share/nginx/html/index.html

[root@node4 ~]# systemctl start nginx

openEuler node2:测试

[root@node2 ~]# curl 192.168.182.144

web test page,my ip is192.168.182.144 192.168.182.140 .

[root@node2 ~]# curl 192.168.182.143

web test page,my ip is192.168.182.143 172.17.0.1 192.168.182.140 .

准备安装工具：

[root@node1 ~]# dnf install ipvsadm -y

几种常见的算法：

rr

轮循调度（Round-Robin）,它将请求依次分配不同的RS，也就是在RS中均摊请求。这种

算法简单，但是只适合于处理性能相差不大的情况

wrr

加权轮循调度（Weighted Round-Robin）它将依据不同RS的权值分配任务。权值较高的

RS将优先获得任务，并且分配到的连接数将比权值较低的RS更多。相同权值的RS得到相

同数目的连接数。

wlc

加权最小连接数调度（weighted leastconnection）假设各台RS的权值依次为wi

（i=1..n），当前的TCP连接数依次为Ti（i=1..n），依次选取Ti/Wi为最小的RS作为下一个

分配的RS。

lc

最小连接数调度（Least-Connection），IPVS表存储了所有的活动的连接。把心的连接请

求发送到当前连接数最小的RS。

负载均衡器：

[root@node1 ~]# ipvsadm -At 192.168.182.140:80 -s  rr

[root@node1 ~]# ipvsadm -at 192.168.182.140:80 -r 192.168.182.143:80

[root@node1 ~]# ipvsadm -at 192.168.182.140:80 -r 192.168.182.144:80

[root@node1 ~]# ipvsadm -Ln

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn

TCP  192.168.182.140:80 wlc

  -> 192.168.182.143:80           Route   1      0          0

  -> 192.168.182.144:80           Route   1      0          0

测试：

[root@node2 ~]# for ((i=1;i<=6;i++));do curl 192.168.182.140;done

web test page,my ip is192.168.182.143 172.17.0.1 192.168.182.140 .

web test page,my ip is192.168.182.144 192.168.182.140 .

web test page,my ip is192.168.182.143 172.17.0.1 192.168.182.140 .

web test page,my ip is192.168.182.144 192.168.182.140 .

web test page,my ip is192.168.182.143 172.17.0.1 192.168.182.140 .

web test page,my ip is192.168.182.144 192.168.182.140 .

加权轮询调度算法：

[root@node1 ~]# ipvsadm -At 192.168.182.140:80 -s  wrr

[root@node1 ~]# ipvsadm -at 192.168.182.140:80 -r 192.168.182.144:80    不指定默认为1

[root@node1 ~]# ipvsadm -at 192.168.182.140:80 -r 192.168.182.143:80 -w 2    指定143web服务器为2

[root@node1 ~]# ipvsadm -Ln

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn

TCP  192.168.182.140:80 wrr

  -> 192.168.182.143:80           Route   2      0          3

  -> 192.168.182.144:80           Route   1      0          3

测试：

[root@node2 ~]# for ((i=1;i<=6;i++));do curl 192.168.182.140;done

web test page,my ip is192.168.182.144 192.168.182.140 .

web test page,my ip is192.168.182.143 172.17.0.1 192.168.182.140 .

web test page,my ip is192.168.182.143 172.17.0.1 192.168.182.140 .

web test page,my ip is192.168.182.144 192.168.182.140 .

web test page,my ip is192.168.182.143 172.17.0.1 192.168.182.140 .

web test page,my ip is192.168.182.143 172.17.0.1 192.168.182.140 .

常用命令：

[root@node1 ~]# ipvsadm -Sn > /etc/sysconfig/ipvsadm    保存这个加权轮询调度算法

[root@node1 ~]# cat /etc/sysconfig/ipvsadm

-A -t 192.168.182.140:80 -s wrr

-a -t 192.168.182.140:80 -r 192.168.182.143:80 -g -w 2

-a -t 192.168.182.140:80 -r 192.168.182.144:80 -g -w 1

[root@node1 ~]# ipvsadm -C   清除

[root@node1 ~]# ipvsadm -Ln

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

  -> RemoteAddress:Port           Forward Weight ActiveConn InActCon

[root@node1 ~]# ipvsadm -R < /etc/sysconfig/ipvsadm   恢复

[root@node1 ~]# ipvsadm -Ln

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn

TCP  192.168.182.140:80 wrr

  -> 192.168.182.143:80           Route   2      0          0

  -> 192.168.182.144:80           Route   1      0          0

删除VIP接口：

[root@node1 ~]# nmcli connection  delete dummy-dummy1

成功删除连接 "dummy-dummy1" (bfe8c98b-1e87-4cf9-b3b7-49f2ca4699a9)。

ARP抑制：

[root@node3 ~]# cat /proc/sys/net/ipv4/conf/all/arp_ignore

1

另一种方法：使用arptables工具来做arp抑制

[root@node1 ~]# dnf install arptables -y

[root@node1 ~]# arptables -A INPUT -d 192.168.182.140 -j DROP    抑制dummy-dummy1这个接口流量的流入

[root@node1 ~]# arptables -A OUTPUT -s 192.168.182.140 -j mangle --mangle-ip-s 192.168.182.140

[root@node1 ~]# arptables-save > /etc/sysconfig/arptables   保存

[root@node1 ~]# arptables -F

[root@node1 ~]# arptables -L -n

Chain INPUT (policy ACCEPT)

Chain OUTPUT (policy ACCEPT)

Chain FORWARD (policy ACCEPT)

[root@node1 ~]# arptables-restore < /etc/sysconfig/arptables    恢复

[root@node1 ~]# arptables -L -n

Chain INPUT (policy ACCEPT)

-j DROP -d 192.168.182.140

Chain OUTPUT (policy ACCEPT)

-j mangle -s 192.168.182.140 --mangle-ip-s 192.168.182.140

Chain FORWARD (policy ACCEPT)

[root@node1 ~]#

LVS的NAT工作模式及配置：

环境准备：准备4台openEuler操作系统的虚拟机

openEuler node1充当前端的负载调度器

openEuler node2充当客户端测试

openEuler node3充当后端web服务器

openEuler node4充当后端web服务器

VMWARE

在openEuler node1上增加网络适配器并改为仅主机模式

在openEuler node3上网络适配器改为仅主机模式

在openEuler node4上网络适配器改为仅主机模式

[root@node1 ~]# nmcli connection add type ethernet ifname ens224 ipv4.method manual ipv4.addresses 10.10.10.21/24

在openEuler node3和openEuler node4上使用nmtui命令修改ip地址分别是10.10.10.23和10.10.10.24，网关都指向10.10.10.21的内网，无DNS

[root@node1 ~]# echo  1 > /proc/sys/net/ipv4/ip_forward     开启路由转发

开启路由转发：

临时开启：

方法1 echo 1 > /proc/sys/net/ipv4/ip_forward

方法2 sysctl -w net.ipv4.ip_forward=1

永久开启：

Vim /etc/sysctl.conf

准备web站点：

[root@node3 ~]# dnf install nginx -y

[root@node4 ~]# dnf install nginx -y

提供默认主页：

[root@node3 ~]# echo "web test page,my ip is`hostname -I`." > /usr/share/nginx/html/index.html

[root@node3 ~]# systemctl start nginx

[root@node4 ~]# echo "web test page,my ip is`hostname -I`." > /usr/share/nginx/html/index.html

[root@node4 ~]# systemctl start nginx

[root@node1 ~]# ipvsadm -At 192.168.182.141:80 -s  rr

[root@node1 ~]# ipvsadm -at 192.168.182.141:80 -r 10.10.10.23:80  -m   指定目标为NAT转发模式

[root@node1 ~]# ipvsadm -at 192.168.182.141:80 -r 10.10.10.24:80  -m   指定目标为NAT转发模式

[root@node1 ~]# ipvsadm -Ln

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn

TCP  192.168.182.141:80 rr

  -> 10.10.10.23:80                        Masq     1              0                      0

  -> 10.10.10.24:80                        Masq     1              0                      0

测试：

[root@node2 ~]# for ((i=1;i<=6;i++));do curl 192.168.182.141;done

web test page,my ip is 10.10.10.23.

web test page,my ip is 10.10.10.24.

web test page,my ip is 10.10.10.23.

web test page,my ip is 10.10.10.24.

web test page,my ip is 10.10.10.23.

web test page,my ip is 10.10.10.24.

[root@node1 ~]# ipvsadm -Et 192.168.182.141:80 -s wrr -p 60   60秒内都由某个服务器来提供响应

[root@node1 ~]# iptables -t mangle -A PREROUTING -d 192.168.182.141 -p tcp --dport 80 -j MARK --set-mark 10

# 添加一个防火墙规则，当目标地址为 192.168.182.141 并且 目标端口为 80 时给数据包打一

个标记，设置mark 值为 10

[root@node1 ~]# iptables -t mangle -A PREROUTING -d 192.168.182.141 -p tcp --dport 443 -j MARK --set-mark 10

# 添加一个防火墙规则，当目标地址为 192.168.182.141 并且 目标端口为 443 时给数据包打一个标记，

设置mark 值为 10

[root@node1 ~]# ipvsadm -A -f 10 -s rr -p 100 # 添加一个负载调度器，当 mark 值为 10 时进行负载均衡使  轮询算法，持久化时间100秒

[root@node1 ~]# ipvsadm -a -f 10 -r 10.10.10.23:80 -m

[root@node1 ~]# ipvsadm -a -f 10 -r 10.10.10.24:80 -m

[root@node1 ~]# ipvsadm -Ln

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn

FWM  10 rr persistent 100

  -> 10.10.10.23:80               Masq    1      0          0

  -> 10.10.10.24:80               Masq    1      0          0

测试：

[root@node2 ~]# for ((i=1;i<=6;i++));do curl 192.168.182.141;done

web test page,my ip is 10.10.10.24.

web test page,my ip is 10.10.10.24.

web test page,my ip is 10.10.10.24.

web test page,my ip is 10.10.10.24.

web test page,my ip is 10.10.10.24.

web test page,my ip is 10.10.10.24.

[root@node1 ~]# ipvsadm -D -f 10 删除

[root@node1 ~]# ipvsadm -Ln

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn

openEuler版本自带iptables

[root@node1 ~]# iptables -t mangle -L -n

Chain PREROUTING (policy ACCEPT)

target     prot opt source               destination

MARK       tcp  --  0.0.0.0/0            192.168.182.141      tcp dpt:80 MARK set 0xa

MARK       tcp  --  0.0.0.0/0            192.168.182.141      tcp dpt:443 MARK set 0xa

Chain INPUT (policy ACCEPT)

target     prot opt source               destination

Chain FORWARD (policy ACCEPT)

target     prot opt source               destination

Chain OUTPUT (policy ACCEPT)

target     prot opt source               destination

Chain POSTROUTING (policy ACCEPT)

target     prot opt source               destination

[root@node1 ~]# iptables -t mangle -F  清空防火墙

问题：

LVS没有健康检测功能

LVS存在单点故障

解决方法：使用ldirectord第三方软件工具

[root@node1 ~]# dnf install ldirectord

[root@node1 ~]# vim /etc/ha.d/ldirectord.cf

quiescent=no

virtual=192.168.182.141:80

        servicename=Web Site

        comment=Test load balanced web site

        real=10.10.10.23:80 masq

        real=10.10.10.24:80 masq

        #fallback=127.0.0.1:80 gate

        service=http

        scheduler=rr

        #persistent=600

        #netmask=255.255.255.255

        protocol=tcp

        checktype=negotiate

        checkport=80

        request="index.html"

        receive="test page"

[root@node1 ~]# systemctl start ldirectord.service

测试：模拟一台服务器不工作时：

[root@node3 ~]# systemctl stop nginx.service    模拟关闭nginx服务

[root@node1 ~]# watch ipvsadm -Ln

Every 2.0s: ipvsadm -Ln          node1: Tue Apr 16 16:12:38 2024

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

  -> RemoteAddress:Port           Forward Weight ActiveConn InAc

tConn

TCP  192.168.182.141:80 rr

  -> 10.10.10.24:80               Masq    1         0          0

[root@node2 ~]# for ((i=1;i<=8;i++));do curl 192.168.182.141; done

web test page , ip is 10.10.10.24 .

web test page , ip is 10.10.10.24 .

web test page , ip is 10.10.10.24 .

web test page , ip is 10.10.10.24 .

web test page , ip is 10.10.10.24 .

web test page , ip is 10.10.10.24 .

web test page , ip is 10.10.10.24 .

web test page , ip is 10.10.10.24 .

[root@node1 ~]# yum install nginx -y

[root@node1 ~]# vim /etc/nginx/nginx.conf

[root@node1 ~]# echo "服务器维护中..." > /usr/share/nginx/html/index.html

[root@node1 ~]# systemctl start nginx.service

[root@node1 ~]# vim /etc/ha.d/ldirectord.cf

quiescent=no

checktimeout=3

checkinterval=1

autoreload=yes

#fallback=127.0.0.1:8080

virtual=192.168.182.141:80

        servicename=Web Site

        comment=Test load balanced web site

        real=10.10.10.23:80 masq

        real=10.10.10.24:80 masq

        fallback=10.10.10.21:8080 masq

        service=http

        scheduler=rr

        #persistent=600

        #netmask=255.255.255.255

        protocol=tcp

        checktype=negotiate

        checkport=80

        request="index.html"

        receive="test page"

测试：模拟两台服务器都不工作：

[root@node3 ~]# systemctl stop nginx.service

[root@node4 ~]# systemctl stop nginx.service

[root@node1 ~]# watch ipvsadm -Ln

Every 2.0s: ipvsadm -Ln                                                                               node1: Tue Apr 16 16:38:28 2024

IP Virtual Server version 1.2.1 (size=4096)

Prot LocalAddress:Port Scheduler Flags

  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn

TCP  192.168.182.141:80 rr

  -> 10.10.10.21:8080             Masq    1         0          0

[root@node2 ~]# for ((i=1;i<=8;i++));do curl 192.168.182.141; done

服务器维护中...

服务器维护中...

服务器维护中...

服务器维护中...

服务器维护中...

服务器维护中...

服务器维护中...

服务器维护中...
