windows显示驱动开发-缩放桌面图像(一)

本文仅适用于 Windows 7 及更高版本以及 Windows 操作系统的 Windows Server 2008 R2 及更高版本。

缩放的工作原理
调用方可以使用 SetDisplayConfig 连接和配置显示器 (CCD) 函数将桌面映像缩放到监视器：

如果桌面和监视器使用相同的分辨率，则不需要 SetDisplayConfig 将桌面映像缩放到监视器。 此 SetDisplayConfig 操作称为 标识缩放。

如果桌面和监视器分辨率不同， SetDisplayConfig 将应用以下缩放类型之一。 监视器分辨率由 DISPLAYCONFIG_TARGET_MODE 结构定义。

居中缩放

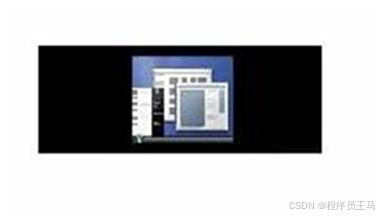

居中缩放是一种在监视器上显示桌面且没有任何缩放的模式。 当 SetDisplayConfig 应用居中缩放时，黑色带可能显示在桌面上方和下方。 下图显示了居中缩放。

拉伸缩放

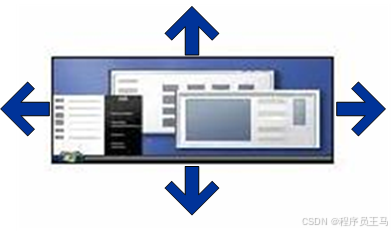

拉伸缩放是一种模式，在该模式下，桌面在监视器上水平和垂直拉伸，以确保使用整个显示器。 当 SetDisplayConfig 应用拉伸缩放时，桌面上方和下方看不到黑色带。 但是，桌面可能看起来扭曲。 下图显示了拉伸缩放。

纵横比-保留拉伸

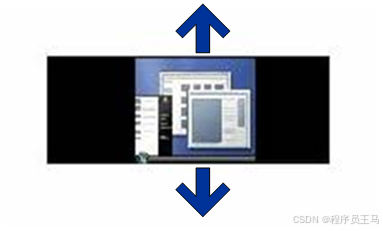

纵横比保留拉伸缩放是一种模式，在保持纵横比的同时，尽可能水平和垂直拉伸桌面。 当 SetDisplayConfig 应用纵横比保留拉伸缩放时，黑色带可能显示在桌面的 上方和下方 或 左右 。 但是，黑色带不能同时在桌面 的上方和下方 以及 左右 可见。 由于用户应首选此类型的缩放， 因此 SetDisplayConfig 会将此类型的缩放应用为默认值。 下图显示了保持纵横比的拉伸缩放。

缩放取决于用于路径的源模式和目标模式。 此外，调用方可以调用 SetDisplayConfig ，而无需指定目标模式信息 (即，设置 modeInfoArray 参数是可选的，可以设置为 NULL) 。 这意味着调用方通常无法预测 SetDisplayConfig 是否必须执行任何缩放。 此外，不存在任何 API 来获取图形适配器支持的缩放类型的完整列表。 当调用方请求 Windows 7 缩放类型时，EnumDisplaySettings Win32 函数返回 lpDevMode 参数指向的 DEVMODE 结构的 dmDisplayFixedOutput 成员中的DMDFO_DEFAULT。

调用方传递给 SetDisplayConfig 的缩放是一种缩放意向，而不是执行缩放操作的显式请求。 例如，如果需要缩放 (源和目标分辨率) 不同， SetDisplayConfig 将使用调用方提供的缩放。 如果提供的缩放不受支持， SetDisplayConfig 将使用图形适配器的默认缩放。 当调用方传递给 SetDisplayConfig 的源和目标分辨率相同时， SetDisplayConfig 始终设置标识缩放。

缩放请求数

下表显示了不同的 SetDisplayConfig 缩放请求，并标识了在以下子部分中找到的表中使用的缩写命名法。

缩放请求	下表中使用的缩写命名法
DISPLAYCONFIG_SCALING_IDENTITY	DC_IDENTITY
DISPLAYCONFIG_SCALING_CENTERED	DC_CENTERED
DISPLAYCONFIG_SCALING_STRETCHED	DC_STRETCHED
DISPLAYCONFIG_SCALING_ASPECTRATIOCENTEREDMAX	DC_ASPECTRATIOCENTEREDMAX
DISPLAYCONFIG_SCALING_CUSTOM	DC_CUSTOM
DISPLAYCONFIG_SCALING_PREFERRED	DC_PREFERRED
​适配器默认缩放值。 目前，在平板电脑系统上，默认为拉伸。 在具有支持 Windows 显示驱动程序模型 (WDDM) 的图形适配器的非平板电脑系统上，默认值由驱动程序定义。 在具有支持 WDDM 且具有 Windows 7 新增功能的图形适配器的非平板电脑系统上，默认值为 DC_ASPECTRATIOCENTEREDMAX。	AdapterDefault
数据库中当前连接的监视器的缩放值	DatabaseValue
