【立创开源】自行车灯系统验证板

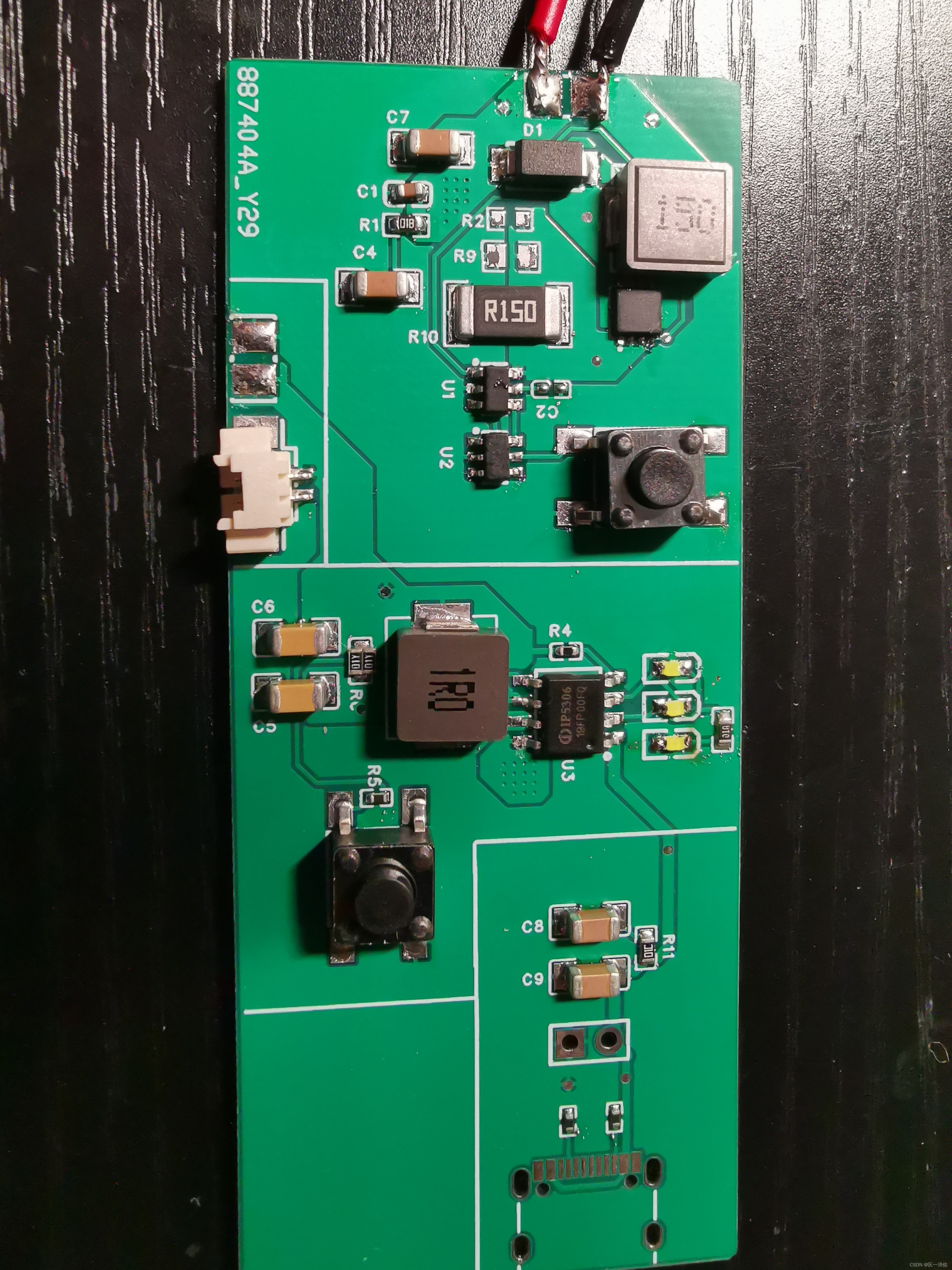

此板为自行车灯系统验证板

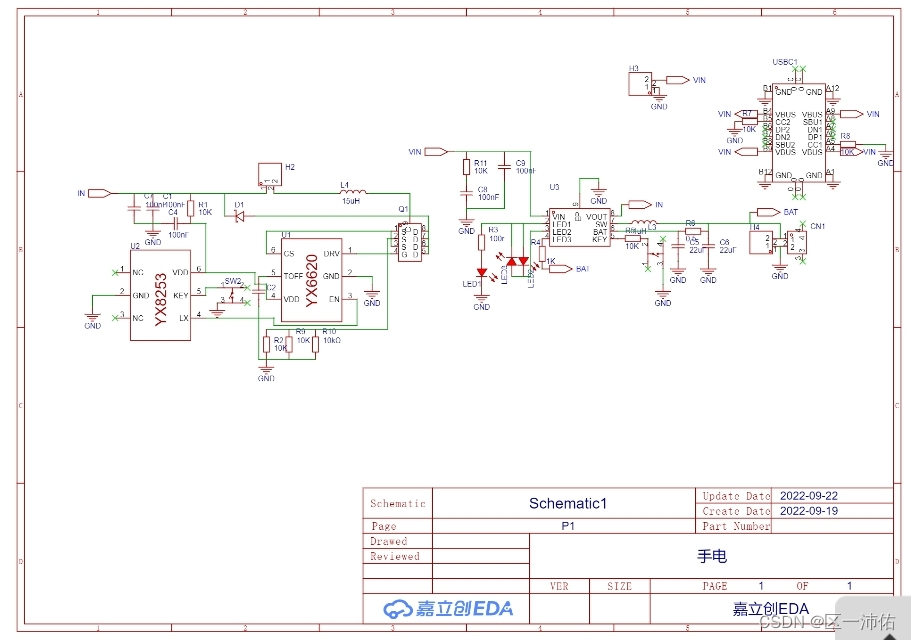

电池控制部分基于ip5306

led控制部分基于yx6620+yx8253

YX6620是一款高效稳定的高亮度 LED 恒流驱动芯片，内置高精度比较器，固定关断时间控制电路，恒流驱动电路等，适合单个或多个大功率 LED 串并联使用。

YX6620采用固定关断时间的峰值电流控制方式，其工作频率最高可达1MHZ，可使外部电感和滤波电容体积减小，效率提高，节省 PCB 面积。在 EN 端加 PWM 信号，可调节 LED 灯的亮度。

可实现三功能：100％亮-25％亮-爆闪-无

LED输出电流：1-2.5a





 立创开源链接：https://oshwhub.com/chenzhiqi/shou-dian
