S7-1200硬件接线1

分类：

1：AC/DCRLY

2：DC/DC/RLY

3：DC/DC/DC

第一栏是供电电源：AC（220V的交流电压）DC（直流24V电压）

第二栏是输入信号电压DC（直流24V）

第三栏是输出信号（负载）：RLY(继电器类型输出）DC（晶体管类型输出，电压为24V直流电压）

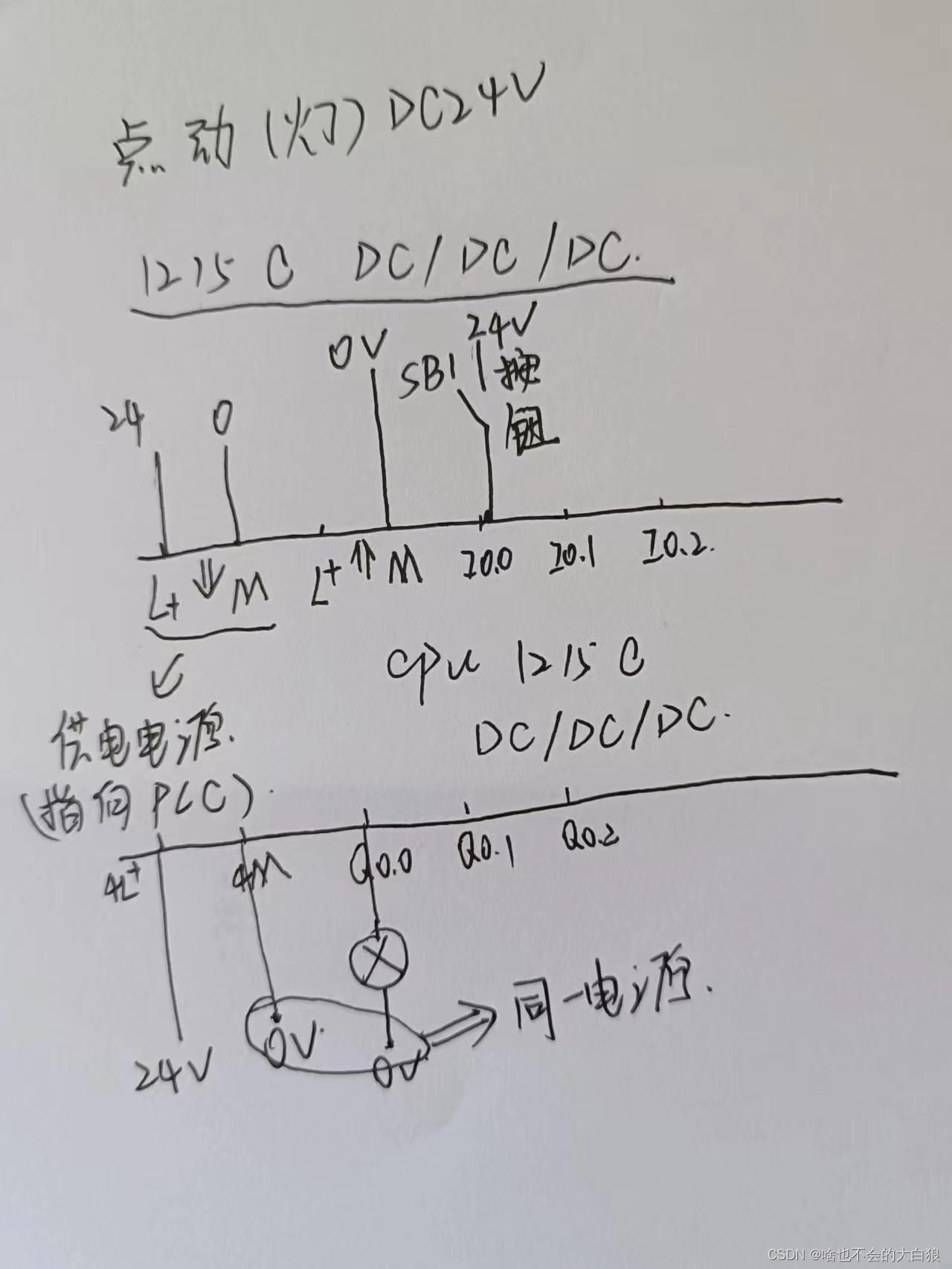

上面一个开关控制一个灯的硬件接线

 输入信号：按钮、传感器、限位开关

输出信号：指示灯、中间继电器、接触器

以CPU 1215C DC/DC/DC为例

DI：数字量输入（14个输入信号）

现场操作：

输入：启动I0.0 停止I0.1

输出：电源Q0.0，星型Q0.1，三角型Q0.2

 ​​​​​​

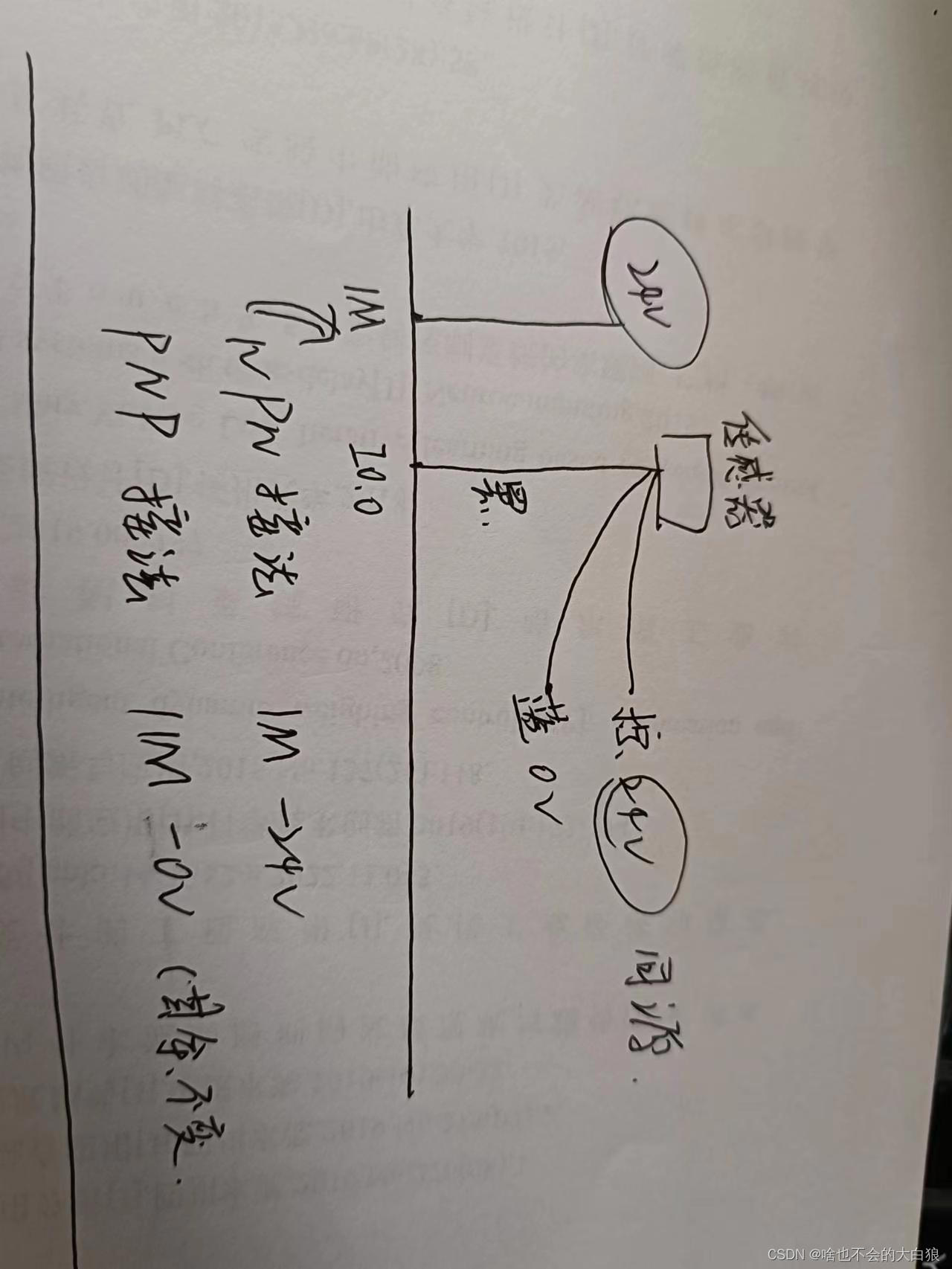

传感器为有源信号：1：NPN型（流出）  2：PNP型（流入）

连接传感器的步骤：棕色线（正极24V）、蓝色线（负极0V）、黑色线（信号线接入输入点I点，一般作为常开点）、白色线（信号线接入I点，一般作为常闭点）

​​​​​​​

 RLY
