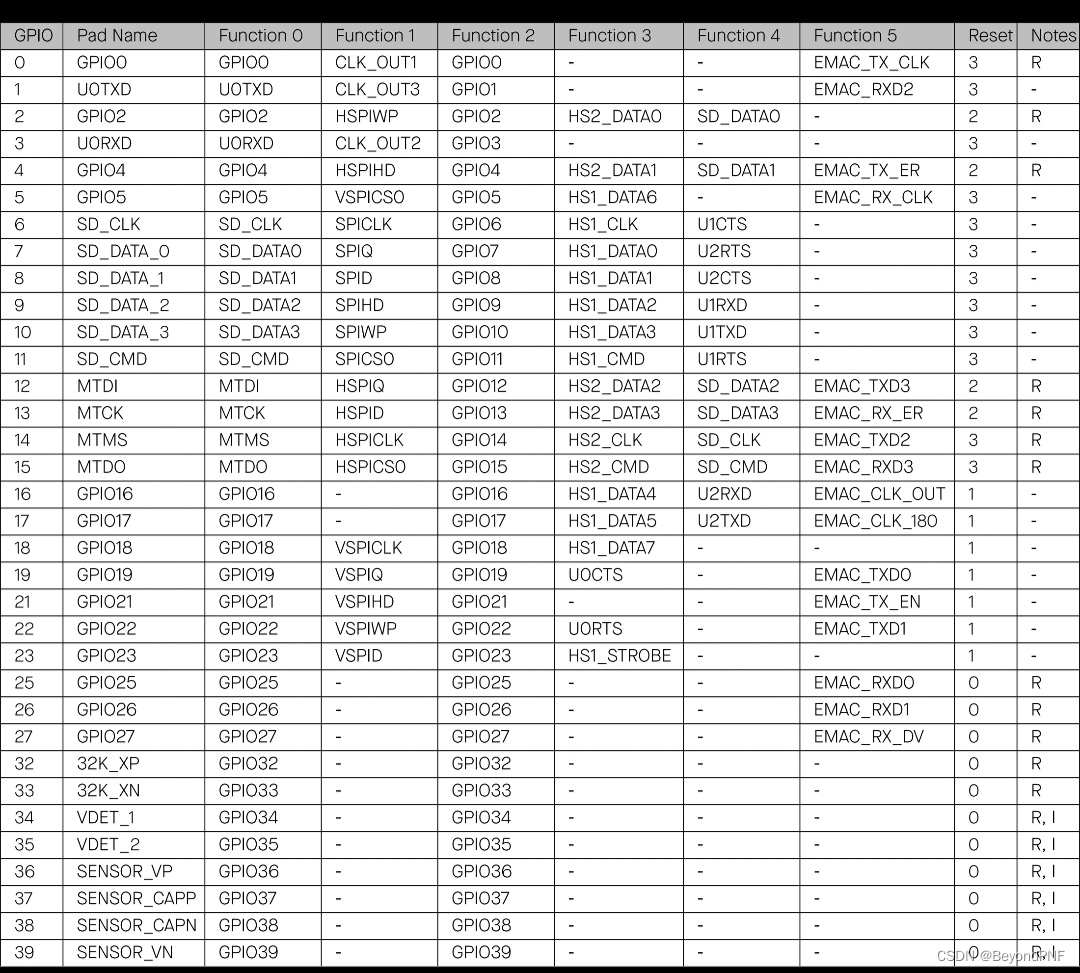

ESP32系列GPIO口复用表以及外设接口映射

具体可找技术支持文档v5.2，第六十页IOmux章节

复位配置
“Reset”一栏是每个 pad 复位后的默认配置
。
• 0 - IE=0 （输入关闭）
• 1 - IE=1 （输入使能）
• 2 - IE=1, WPD=1 （输入使能，下拉电阻）
• 3 - IE=1, WPU=1 （输入使能，上拉电阻）

• R - Pad 通过 RTC _MUX 具有 RTC ／模拟功
能。
• I - Pad 只能配置为输入 GPIO。此类 Pad 不
具备输出驱动或内置上拉/下拉电路。

---

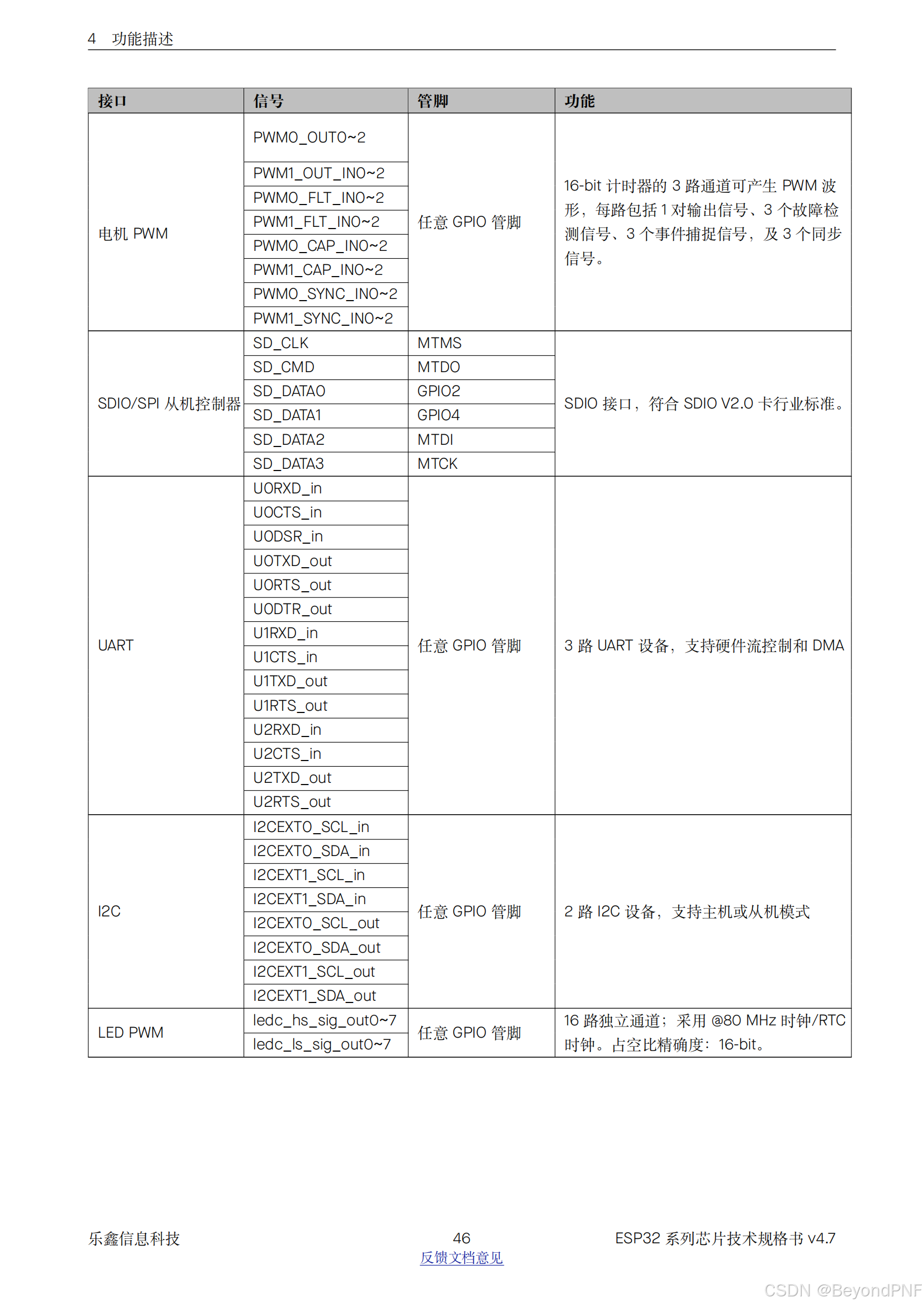

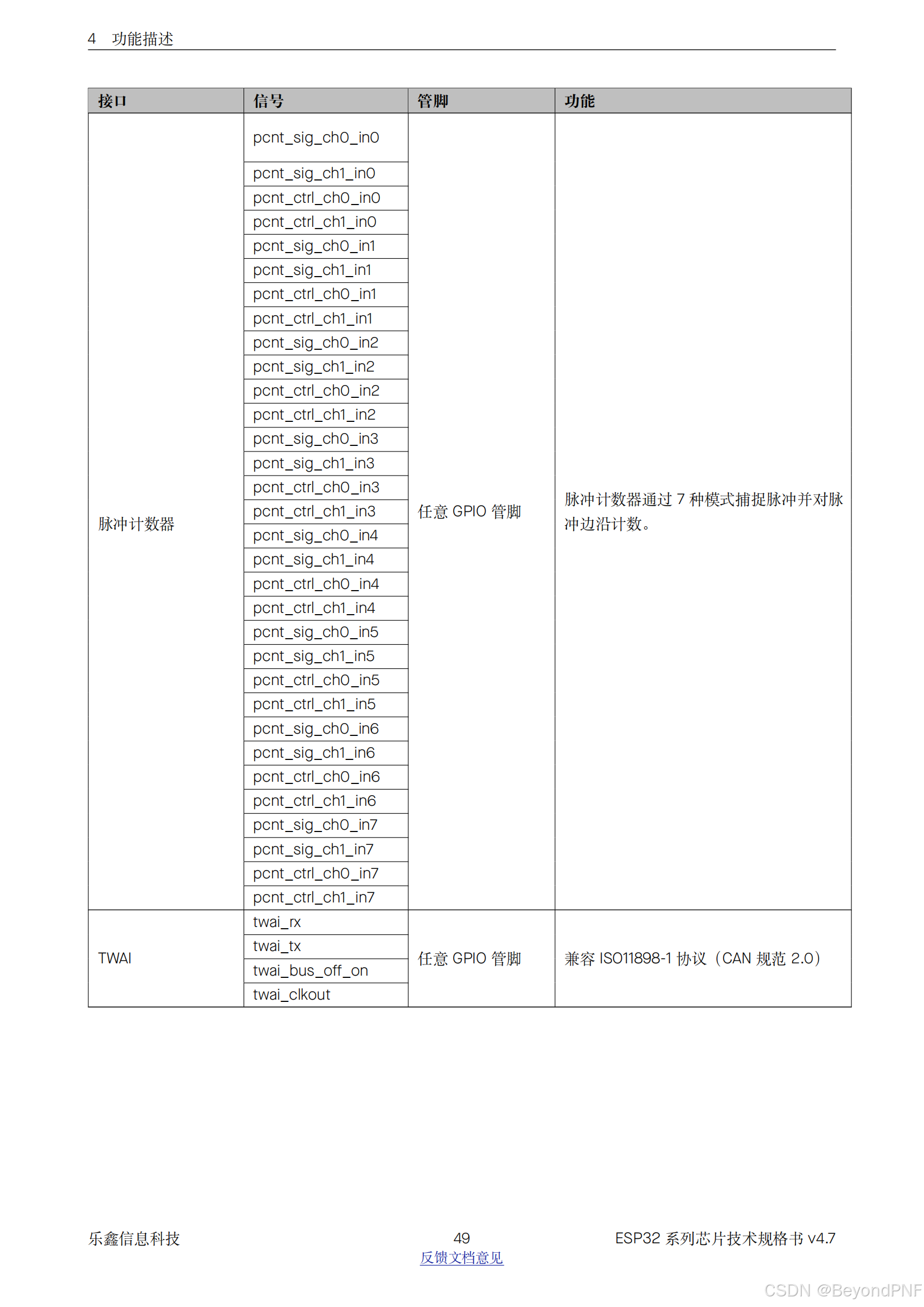

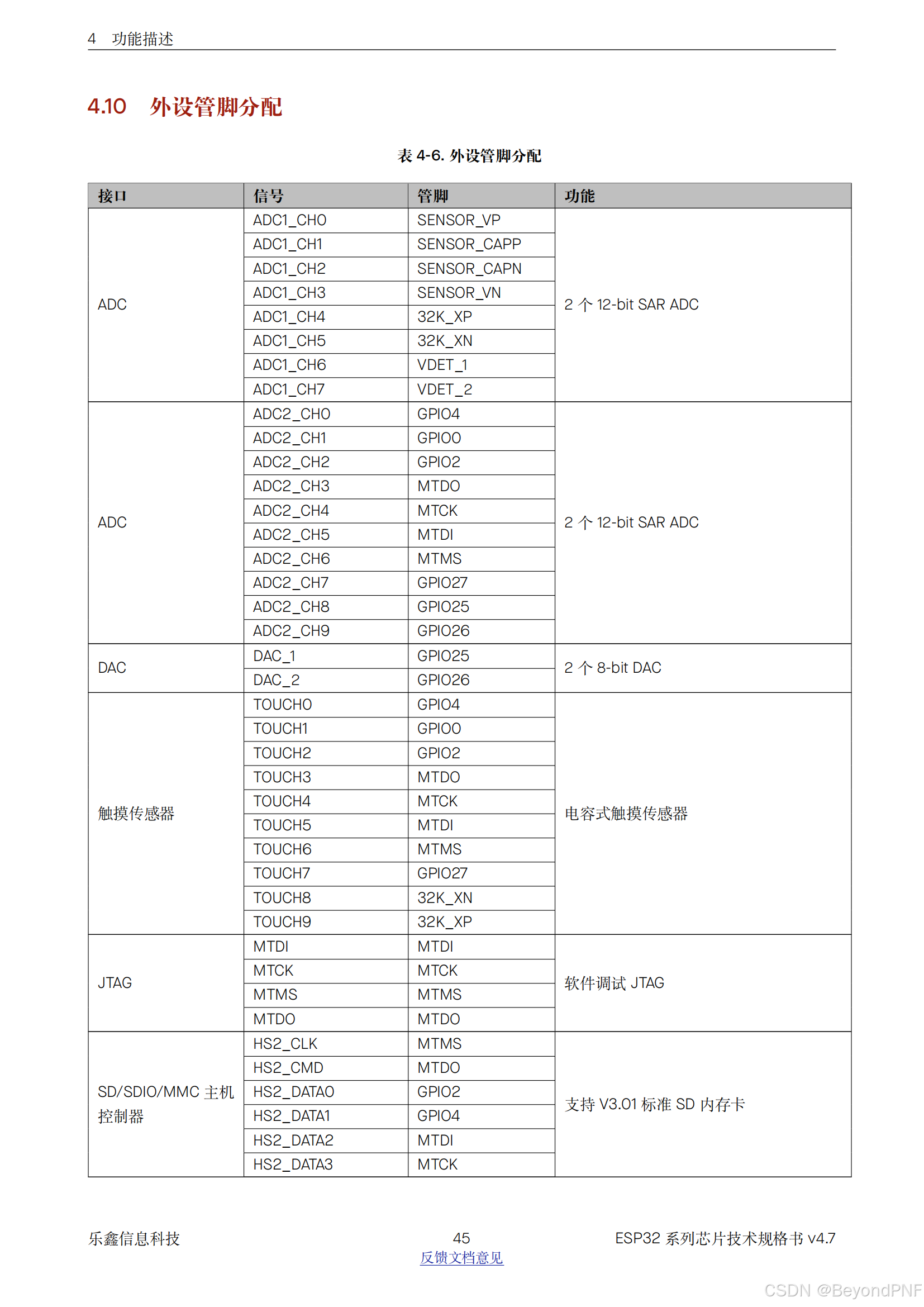

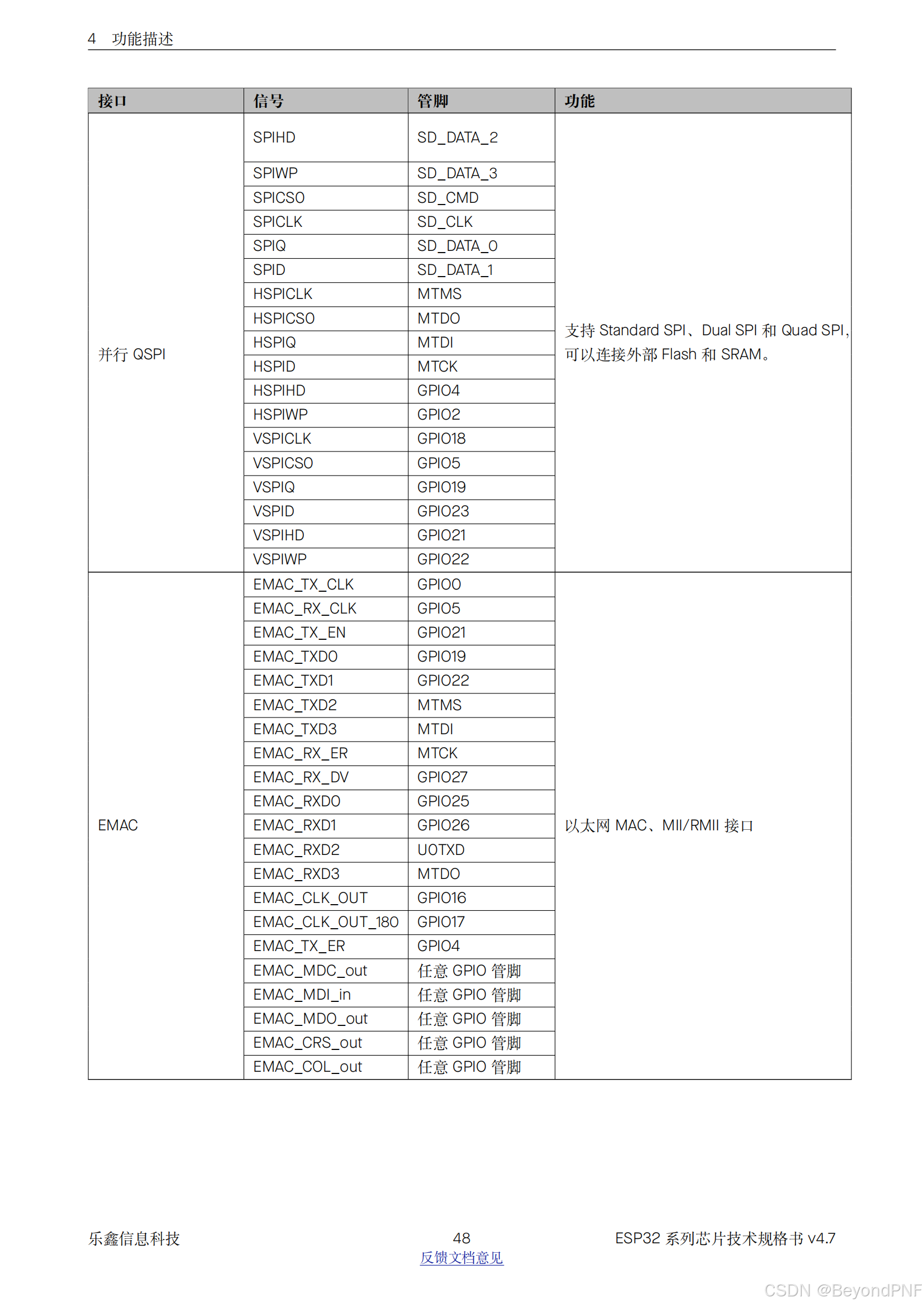

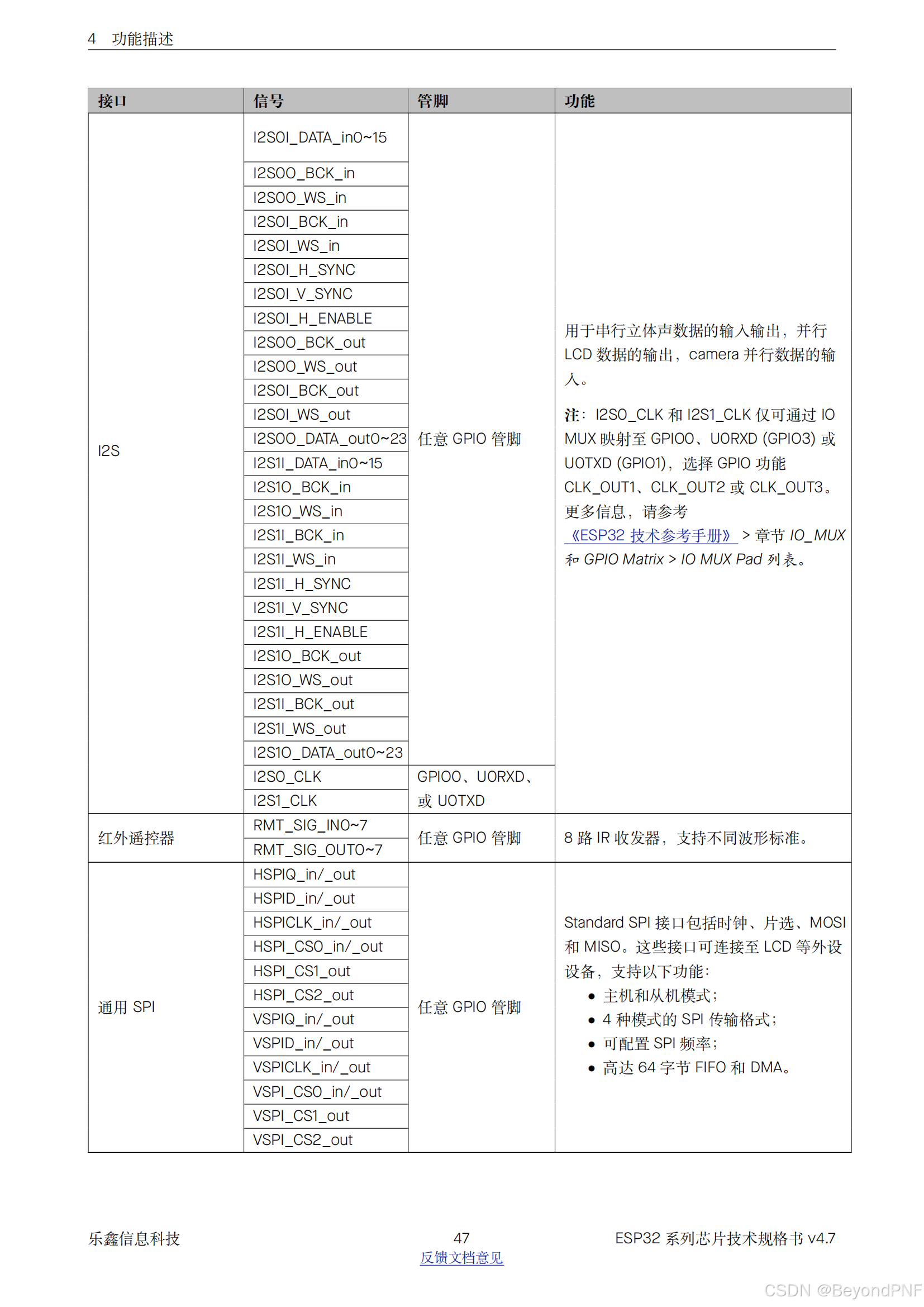

外设映射表
