软件体系结构实习 实验四 软件体系结构集成开发环境的使用

【实验目的】

1. 了解软件体系结构集成开发环境；
2. 学会使用SYSADL、ACMEStudio、Archi软件框架设计工具。

【实验报告要求】

1. 实验单独完成。
2. 要有实验步骤以及相应的截图。
3. 实验报告以学号+姓名命名，提交。

【实验内容】

1. 参考课堂PPT和SysADL manual使用手册中温度控制系统的例子，在Eclipse中使用SysADL插件完成一个简单的MVC软件体系结构风格的设计，利用SysADL构建软件的结构视图、行为视图、执行试图和需求视图。

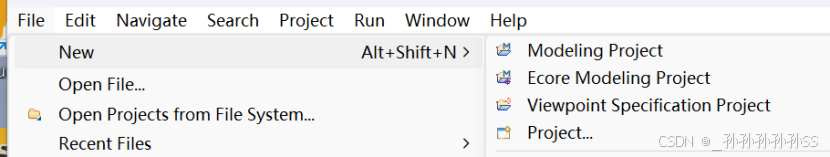

创建Modeling Priject

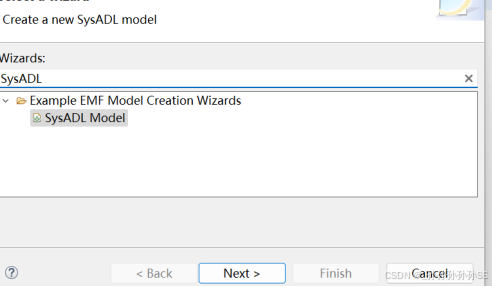

创建SysADL Model

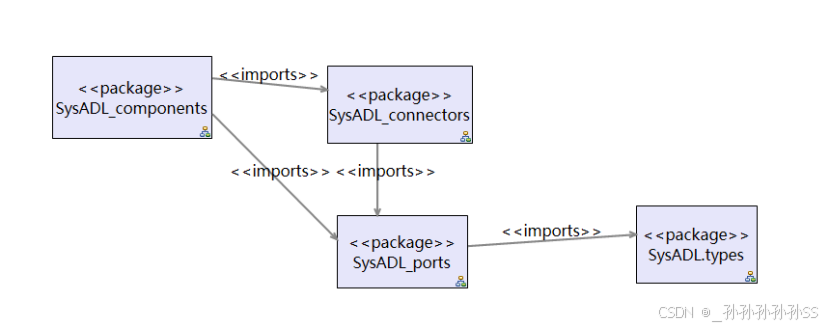

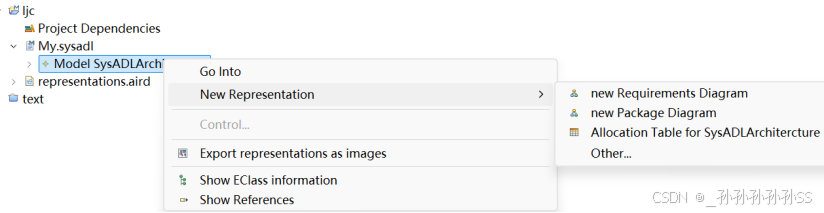

创建Mode

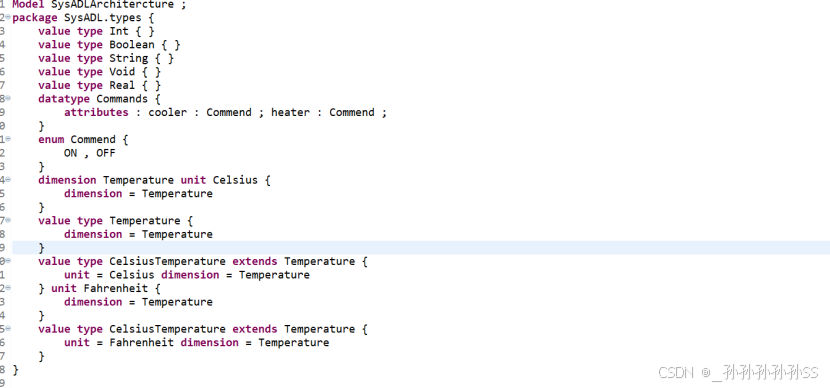

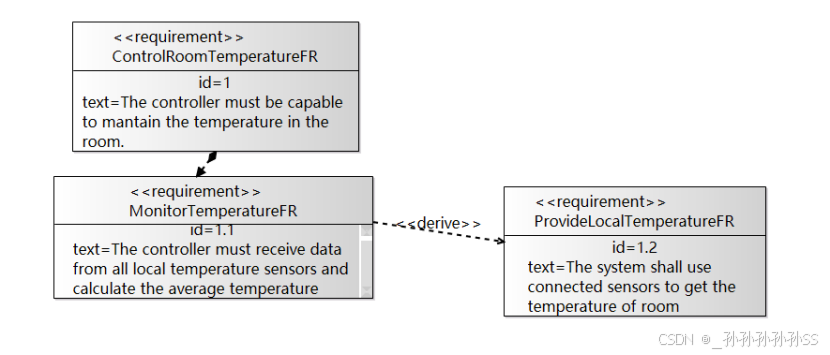

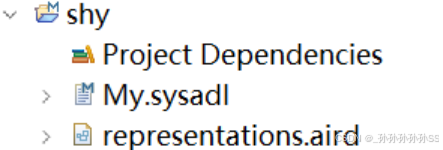

编辑My.sysdl

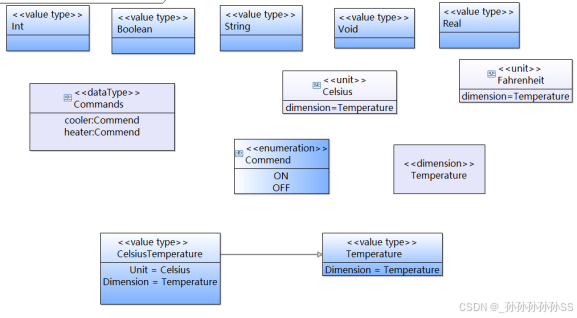

数据类

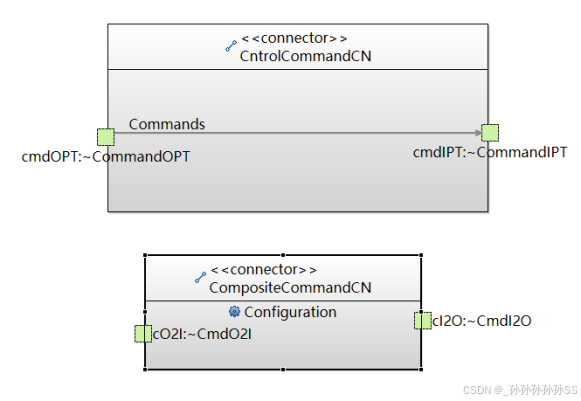

连接件

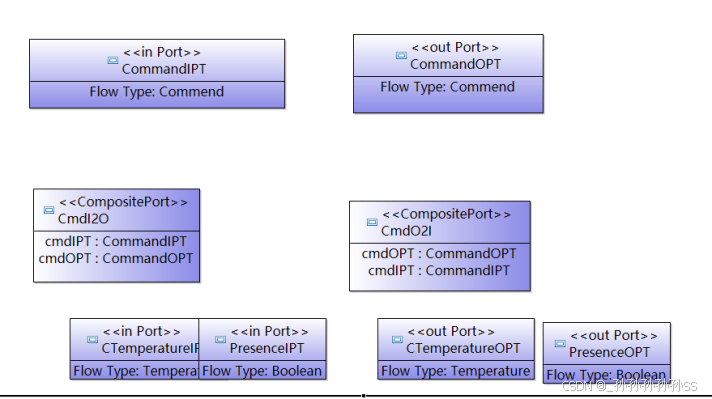

端口

2.ACMEstudio教程案例，安装启动ACMEStudio软件，并导入教程1项目压缩包，熟悉软件的使用。

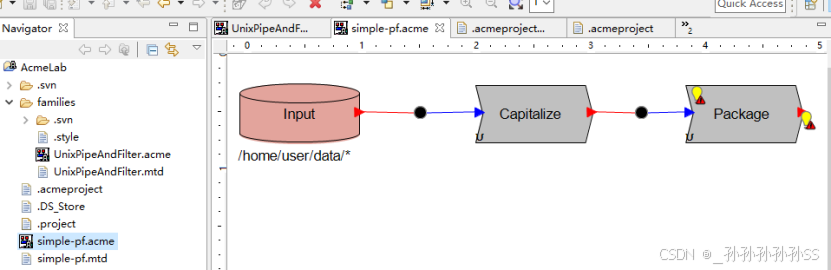

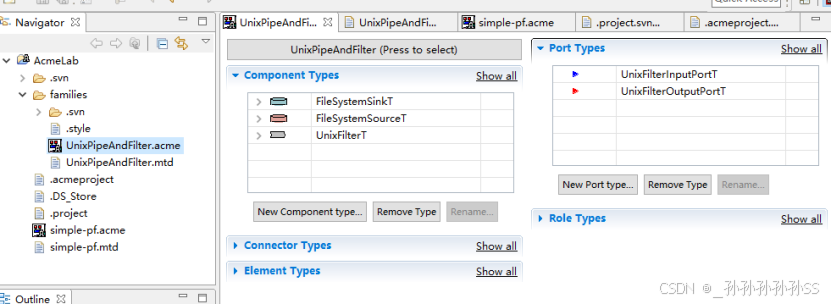

AcmeLab1

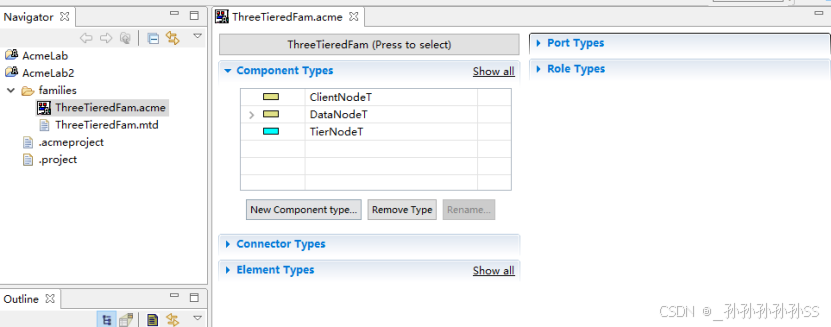

AcmeLab2

3.根据Archi用户指南（https://www.archimatetool.com/），安装和熟悉Archi软件的基本操作。（选做）

【实验心得体会】

【自己编喽】
