51单片机学习之旅——独立按键控制LED

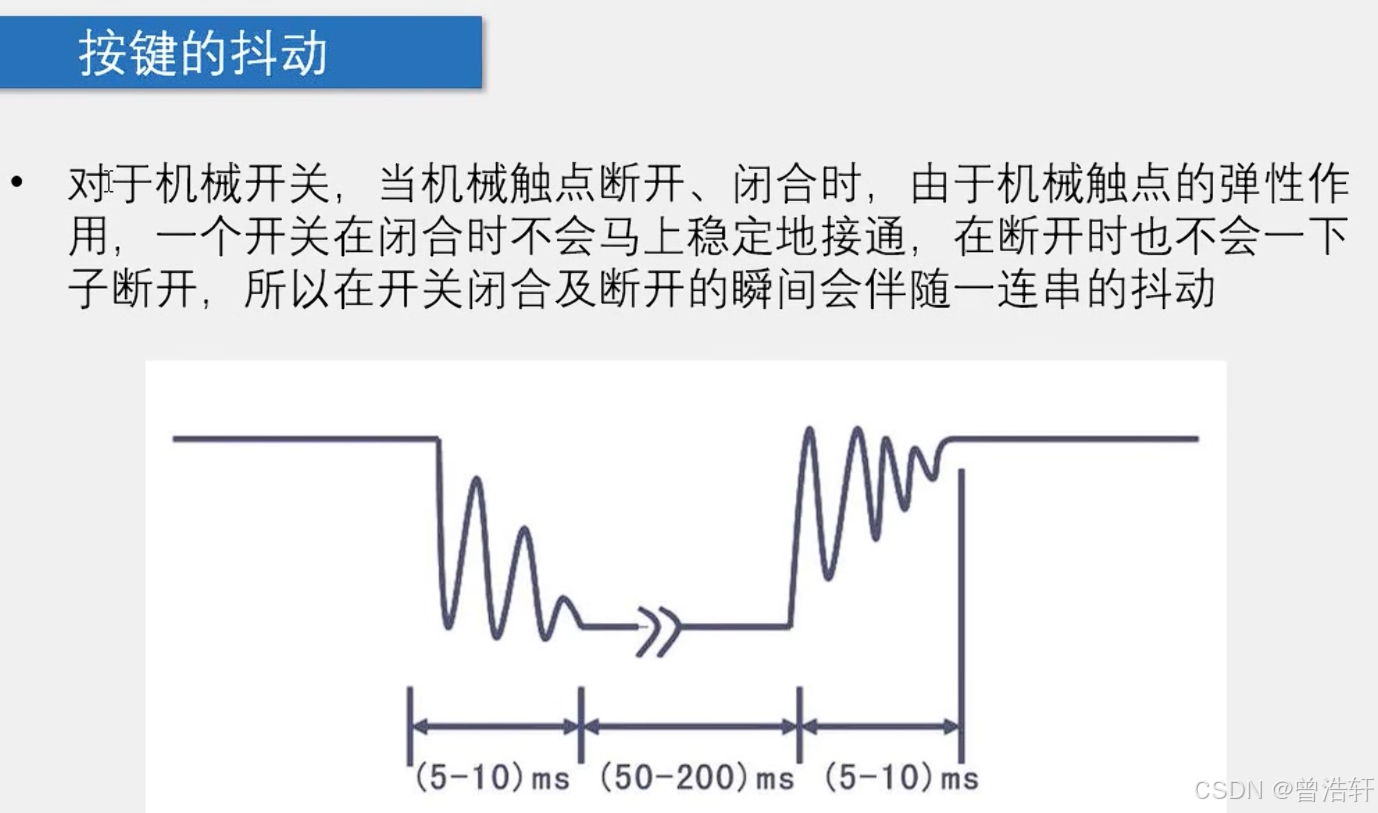

这篇涵盖51单片机按键消抖函数，用独立按键控制LED。

项目：用2个按键控制一个灯左右移动

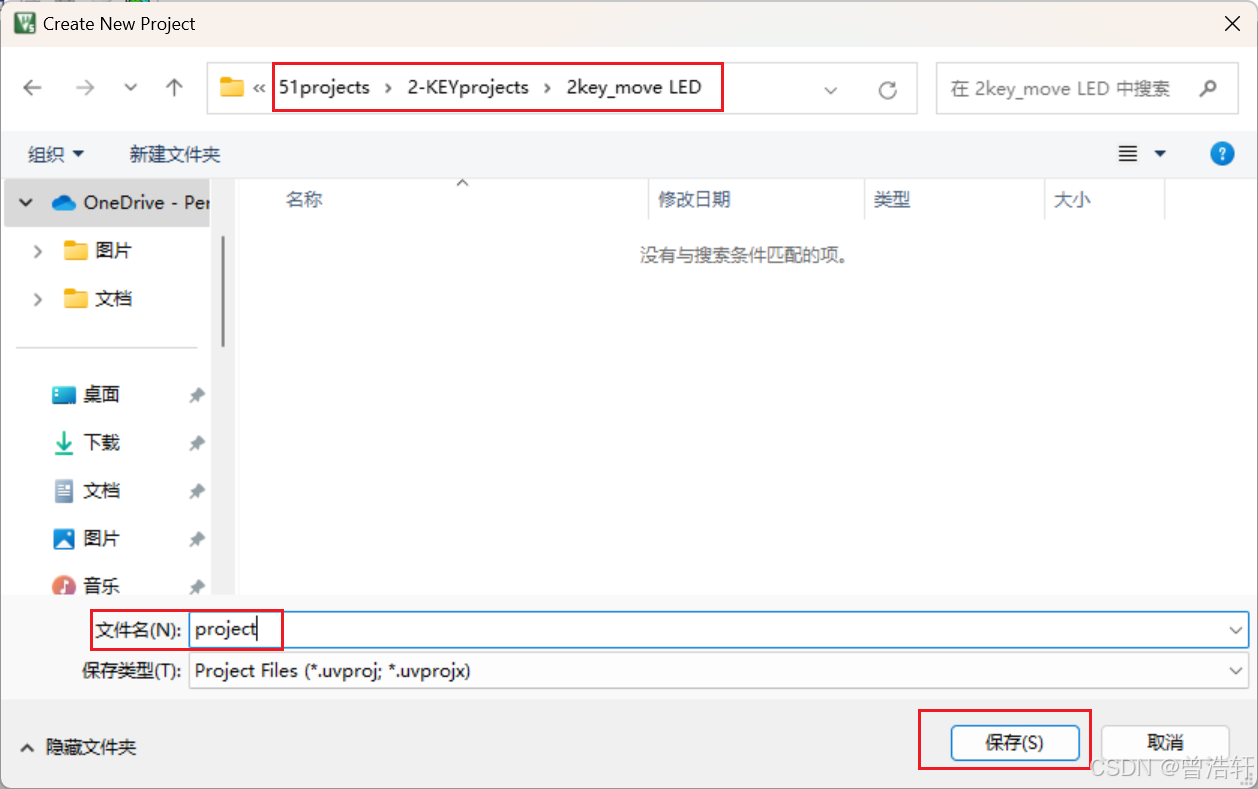

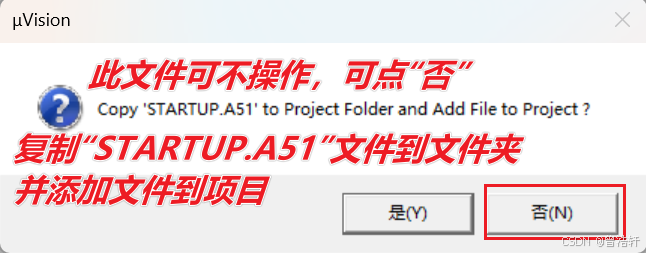

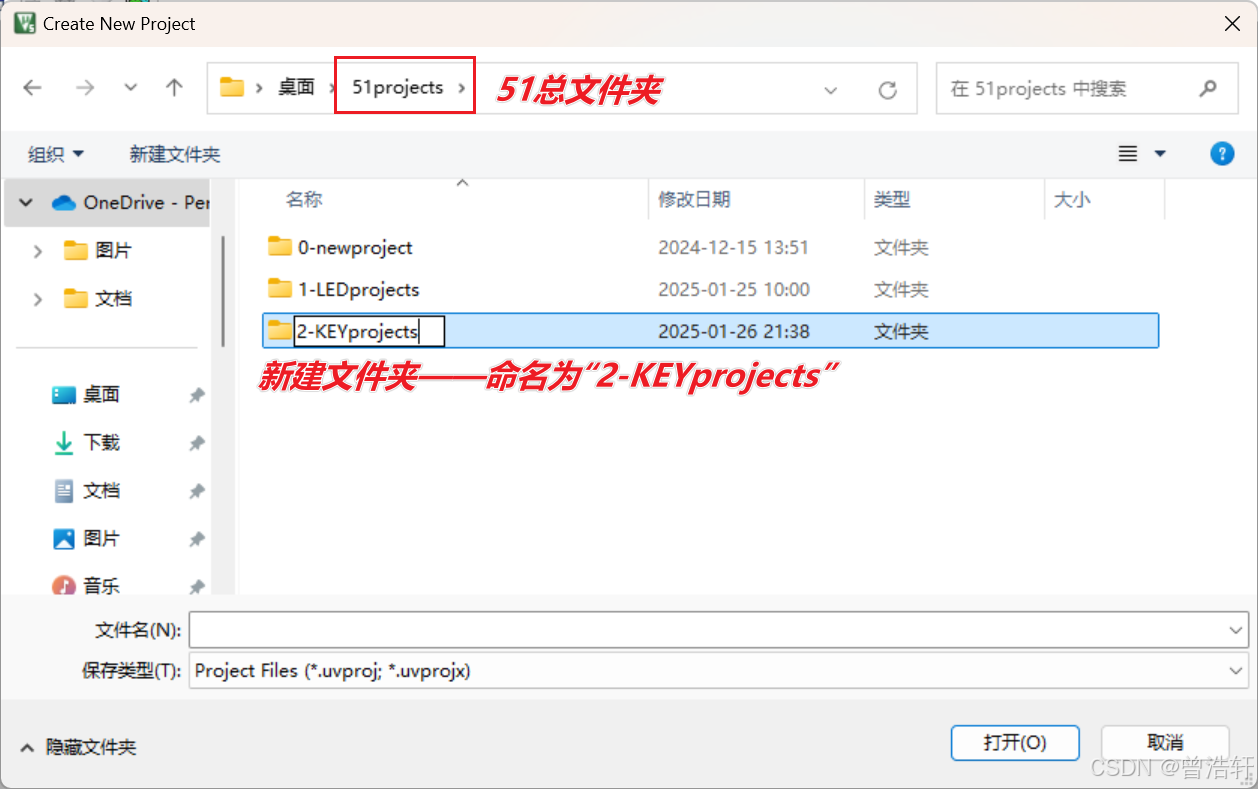

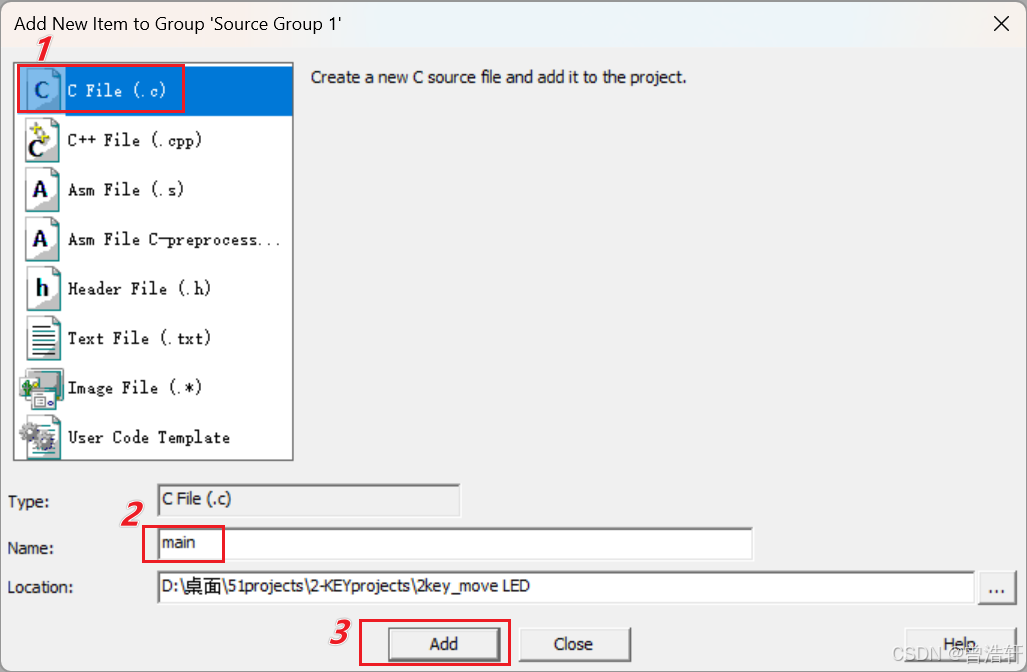

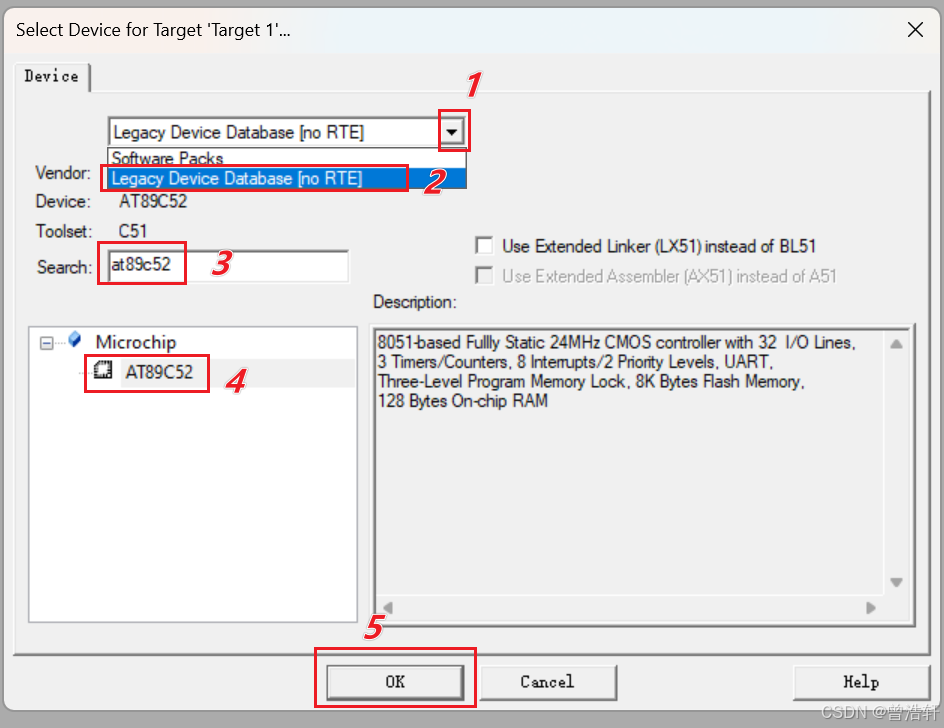

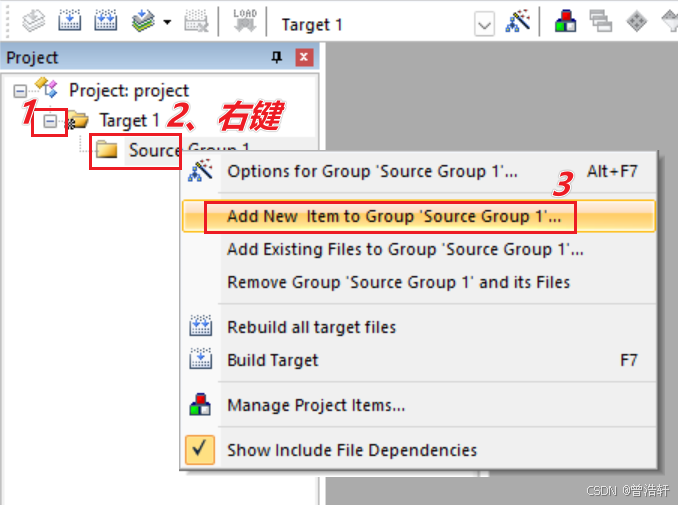

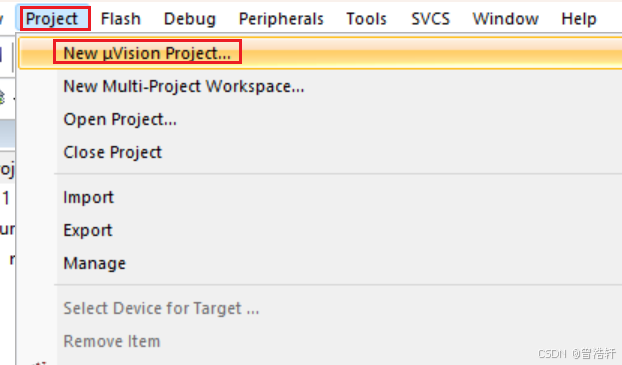

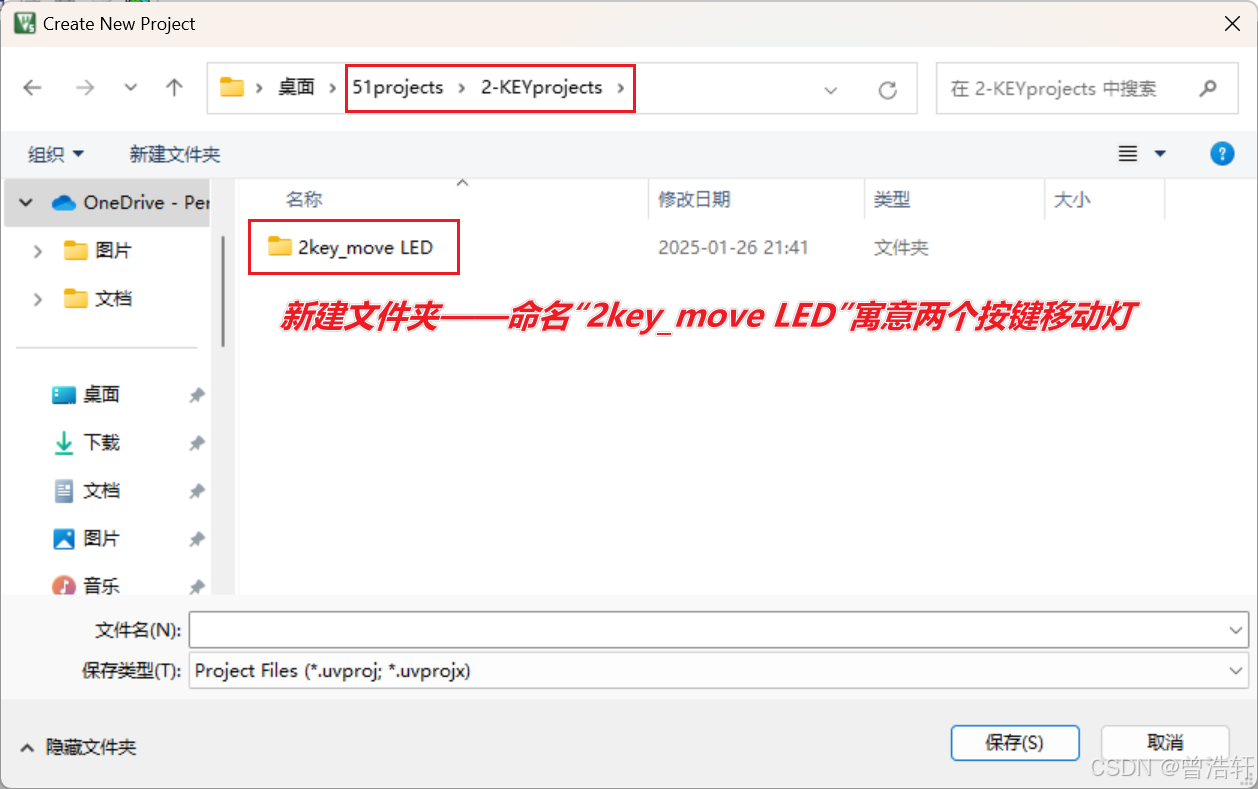

新建工程：打开软件

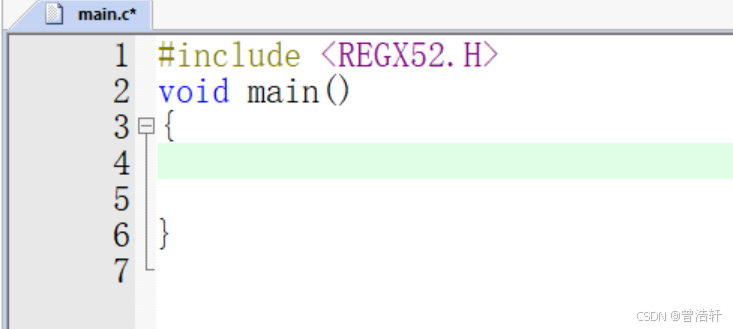

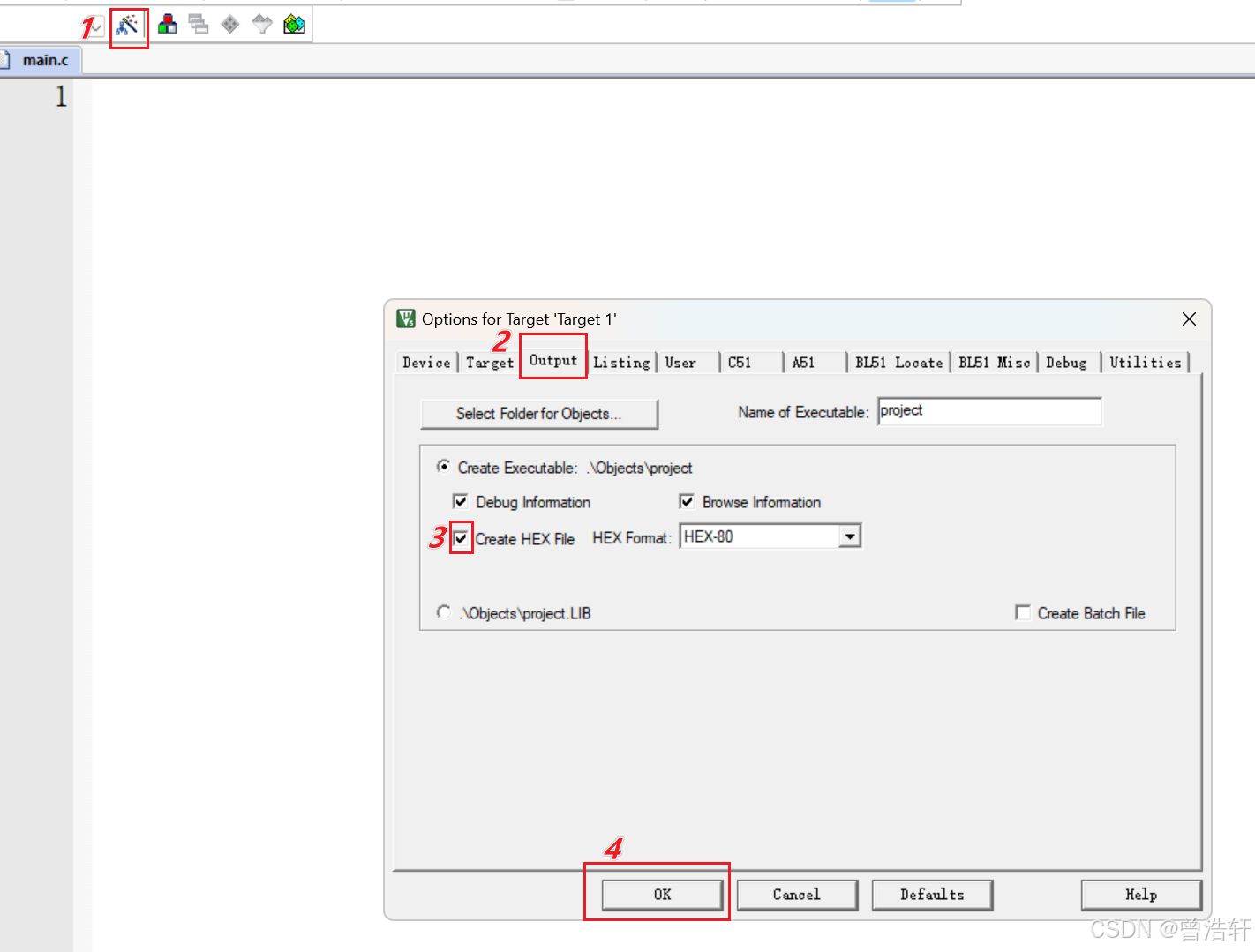

基础操作完成，现在想想怎么写代码

再回顾一下要求：用2个按键控制一个灯左右移动

2个按键，一个左移，一个右移

共有8个灯，同时操作，故选择P2这种寄存器操作而不是P2_0这种单个引脚操作

我们设想一开机，最右边灯亮

按左移按键一下，灯左移一下，

按右移按键一下，灯右移一下，

移到最左边，再按一下左键，灯又跑到最右边

移到最右边，再按一下右键，灯又跑到最左边

由51单片机学习之旅——LED闪烁-CSDN博客知：

一开机，最右边灯亮，P2=0xFE——1111 1110

按左键，1111 1110
              1111 1101

              1111 1011

              1111 0111

              1110 1111

              1101 1111

              1011 1111

              0111 1111

              1111 1110

我想实现比如先按右键按到第4个灯，再按左键，灯又可以往zuo移，简而言之：灯可在任意位置通过按键左右移动

可以这样操作：定义一个整数，每识别右键按一下，这个整数加一，每识别左键按一下，这个整数减一，用这个整数来控制灯移动。

那么：

按左键，1111 1110这个可以设定为开机初始状态
              1111 1101这个0是1111 1110左移一位

              1111 1011这个0是1111 1110左移两位

              1111 0111这个0是1111 1110左移三位

              1110 1111这个0是1111 1110左移四位

              1101 1111这个0是1111 1110左移五位

              1011 1111这个0是1111 1110左移六位

              0111 1111这个0是1111 1110左移七位

              1111 1110这个0是1111 1110左移零位，那如何从七跳到零呢？我们可以加个if,else判断语句,一旦检测到这个整数到7，那就给它赋值为0；

那如何实现移位呢？

目前我只知道：

按位左移：<<:所有位左移进行覆盖操作，最低位空出来补零

0110 1101<<2——1011 0100

按位右移：>>所有位右移进行覆盖操作，最高位空出来补零

0100 1010>>1——0010 0101

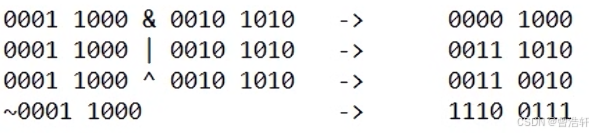

我们所需要的移位是补1，而这个移位是补零，所以需要进行取反操作

那么：

按左键，1111 1110
              1111 1101

              1111 1011

              1111 0111

              1110 1111

              1101 1111

              1011 1111

              0111 1111

              1111 1110

相当于，1111 1110开机初始值

              0000 0010相当于0000 0001<<1,再取反得到我们需要的1111 1101

              0000 0100相当于0000 0001<<2,再取反得到我们需要的1111 1011

              0000 1000相当于0000 0001<<3,再取反得到我们需要的1111 0111

              0001 0000相当于0000 0001<<4,再取反得到我们需要的1110 1111

              0010 0000相当于0000 0001<<5,再取反得到我们需要的1101 1111

              0100 0000相当于0000 0001<<6,再取反得到我们需要的1011 1111

              1000 0000相当于0000 0001<<7,再取反得到我们需要的0111 1111

              0000 0001相当于0000 0001<<0,再取反得到我们需要的1111 1110

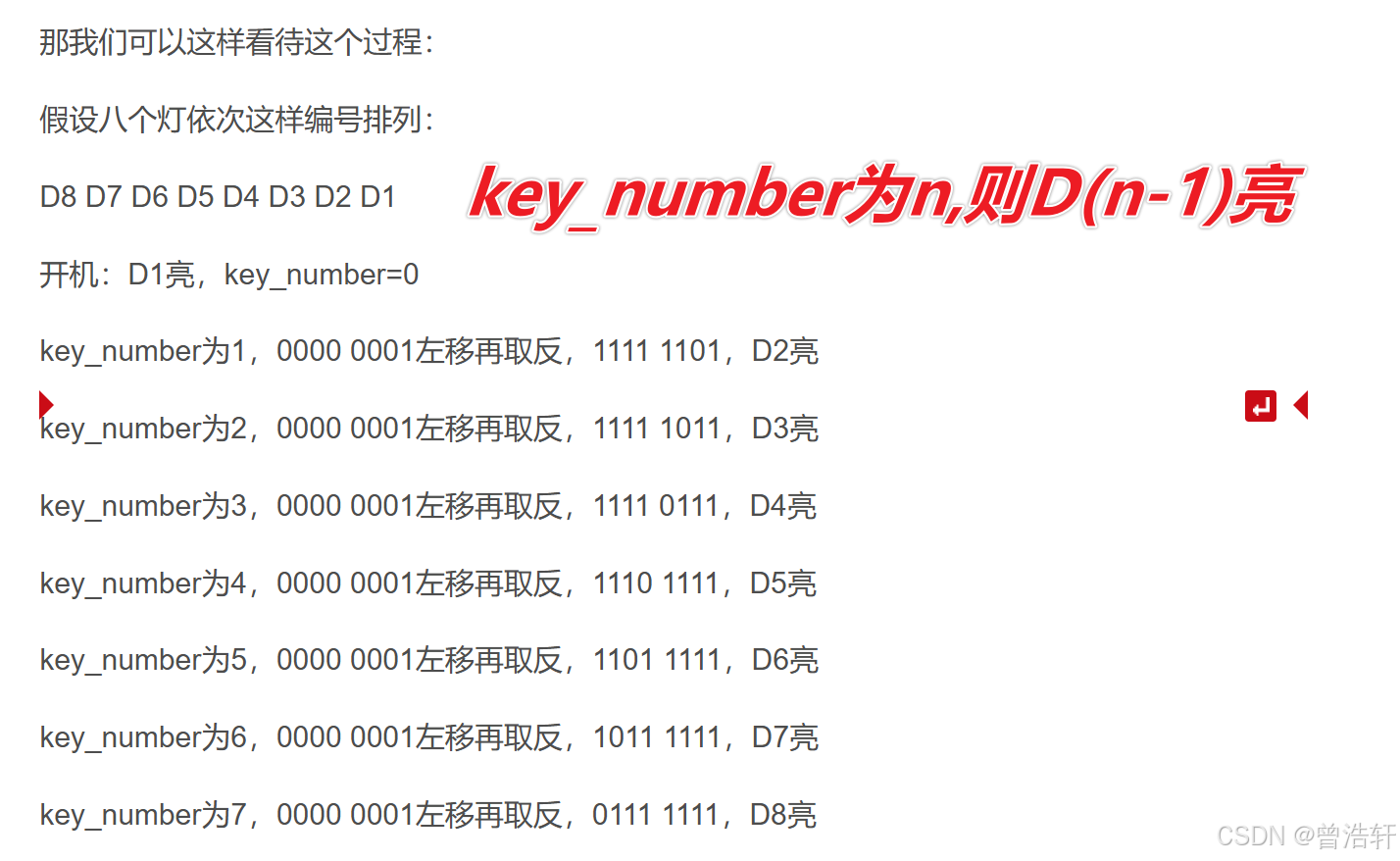

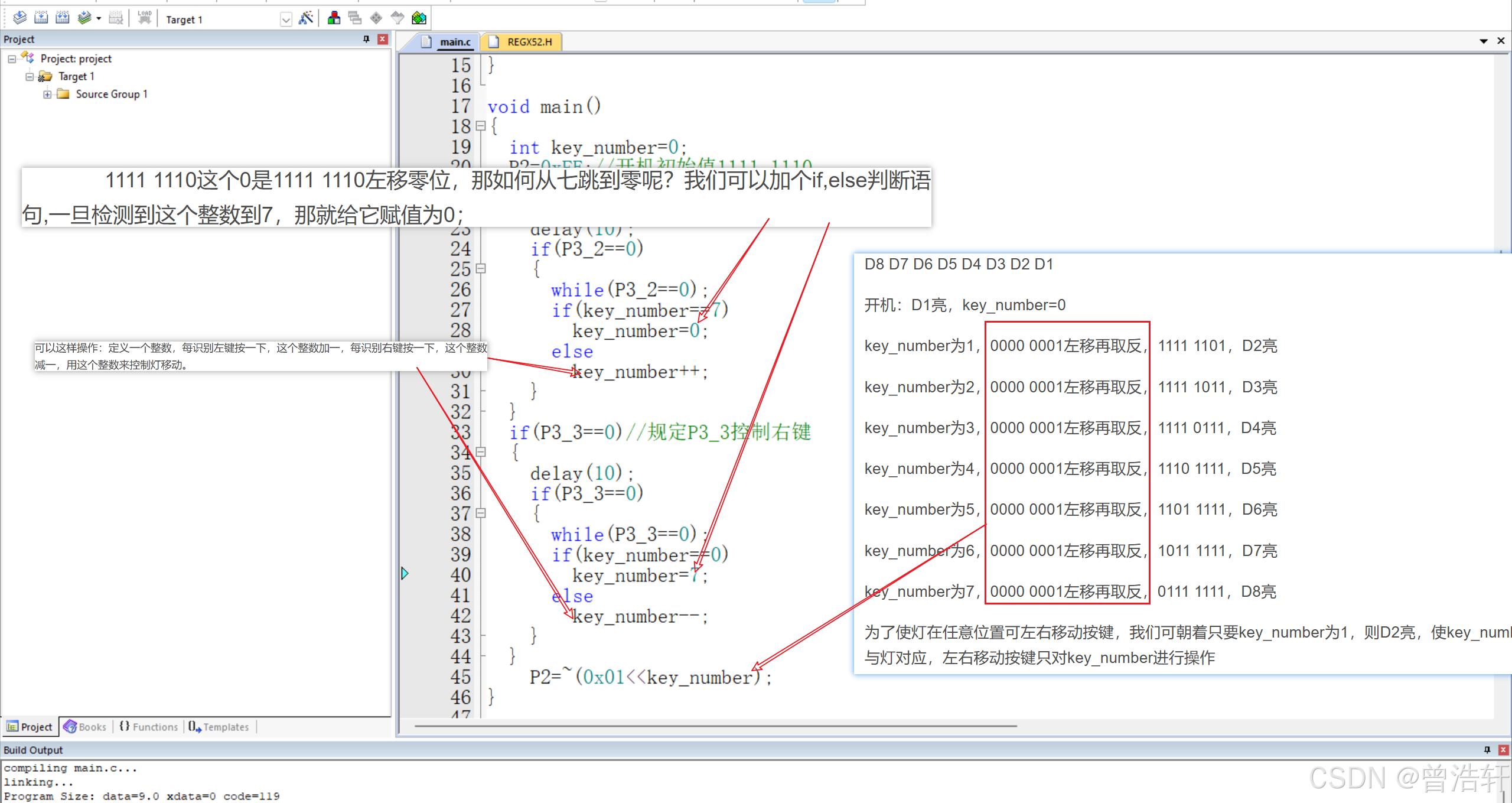

那我们可以这样看待这个过程：

假设八个灯依次这样编号排列：

D8 D7 D6 D5 D4 D3 D2 D1

开机：D1亮，key_number=0

key_number为1，0000 0001左移再取反，1111 1101，D2亮

key_number为2，0000 0001左移再取反，1111 1011，D3亮

key_number为3，0000 0001左移再取反，1111 0111，D4亮

key_number为4，0000 0001左移再取反，1110 1111，D5亮

key_number为5，0000 0001左移再取反，1101 1111，D6亮

key_number为6，0000 0001左移再取反，1011 1111，D7亮

key_number为7，0000 0001左移再取反，0111 1111，D8亮

为了使灯在任意位置可左右移动按键，我们可朝着只要key_number为1，则D2亮，使key_number与灯对应，左右移动按键只对key_number进行操作

单片机我还没买，没办法上电检验，目前只是看江科大视频然后自己消化理解的，和江科大的代码有些地方不一样，是我按我想的来的，不确保正确，有错误欢迎大家批评斧正！！！这对我很重要！！！谢谢！！！

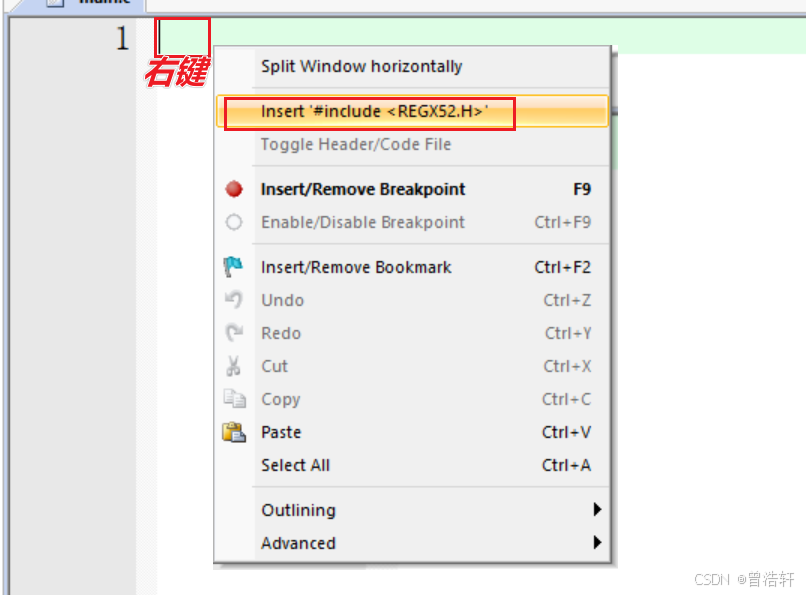

#include <REGX52.H>

void delay(unsigned int ms)//延迟1ms函数
{
	unsigned char i,j;
	while(ms--)
	{
		i=2;
		j=239;
		do
		{
			while(--j);
		}while(--i);
	}
}

void main()
{
	int key_number=0;
	P2=0xFE;//开机初始值1111 1110
	while(1)//循环
	{

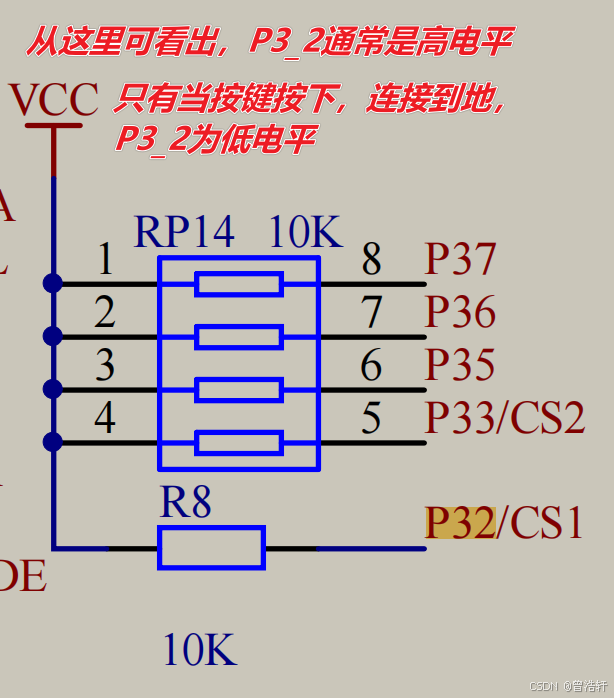

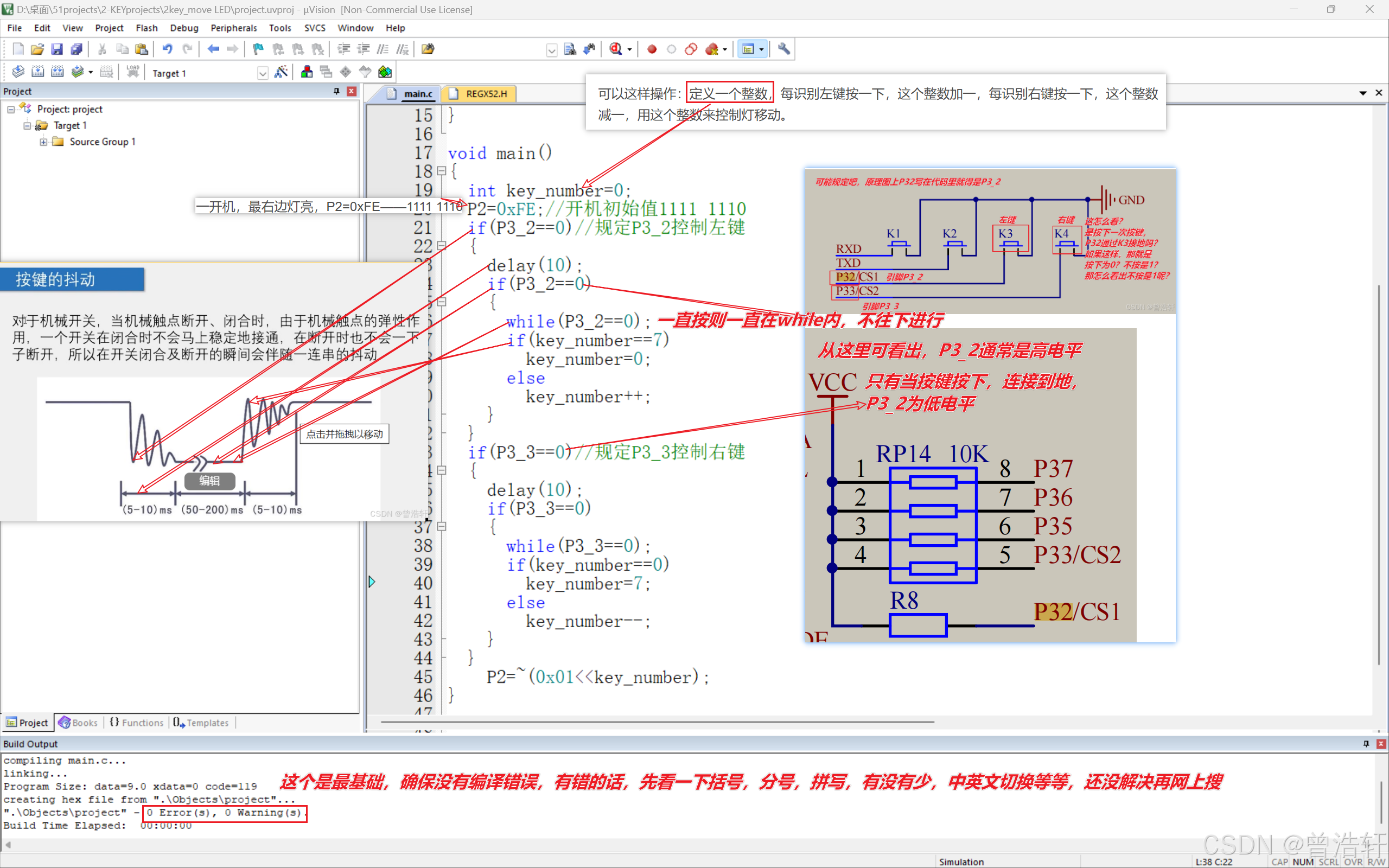

		if(P3_2==0)//规定P3_2控制左键
		{
			delay(10);
			if(P3_2==0)
			{
				while(P3_2==0);
				if(key_number==7)
					key_number=0;
				else
					key_number++;
			}
		}
		if(P3_3==0)//规定P3_3控制右键
		{
			delay(10);
			if(P3_3==0)
			{
				while(P3_3==0);
				if(key_number==0)
					key_number=7;
				else
					key_number--;
			}
		}
			P2=~(0x01<<key_number);
	}
}

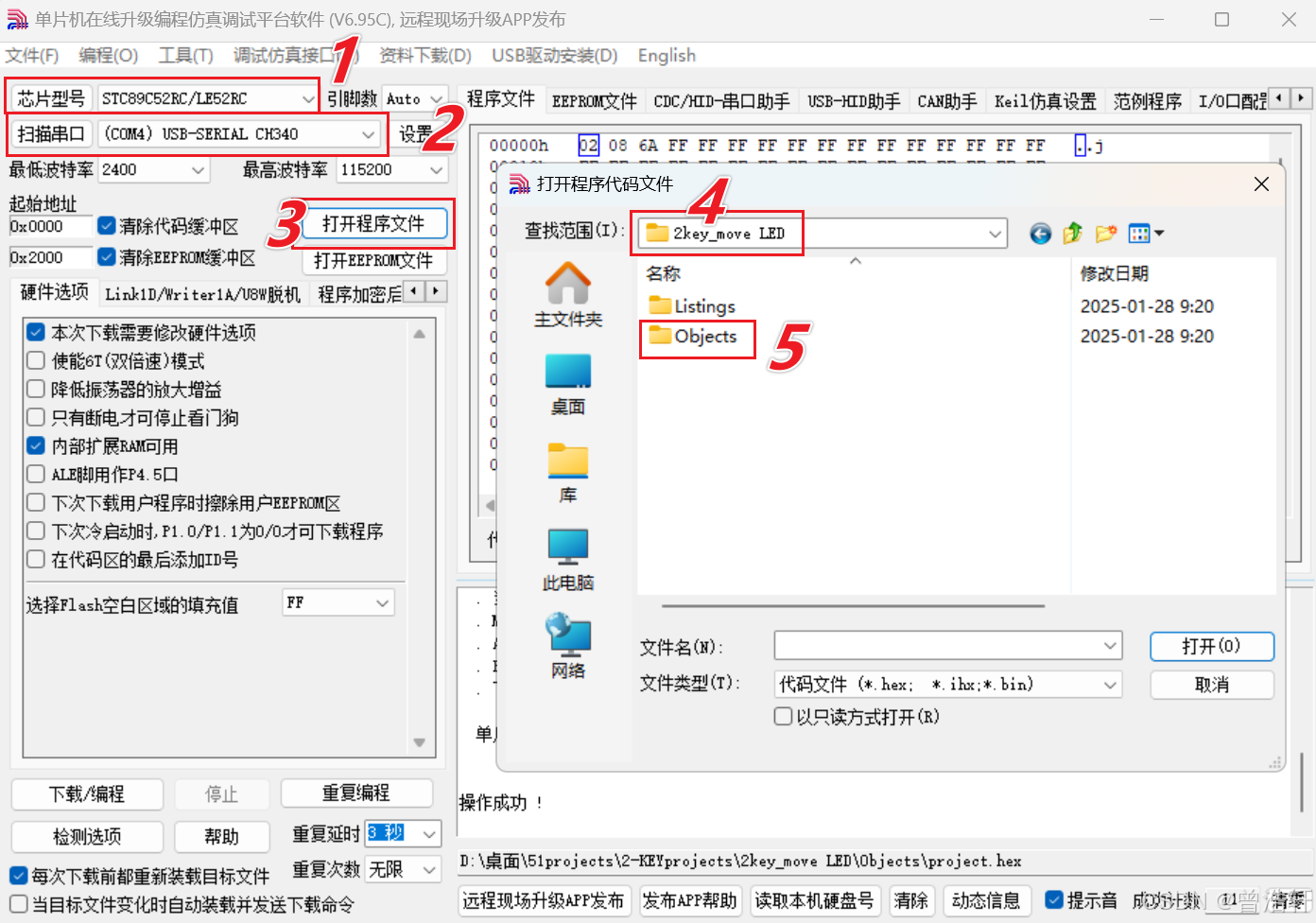

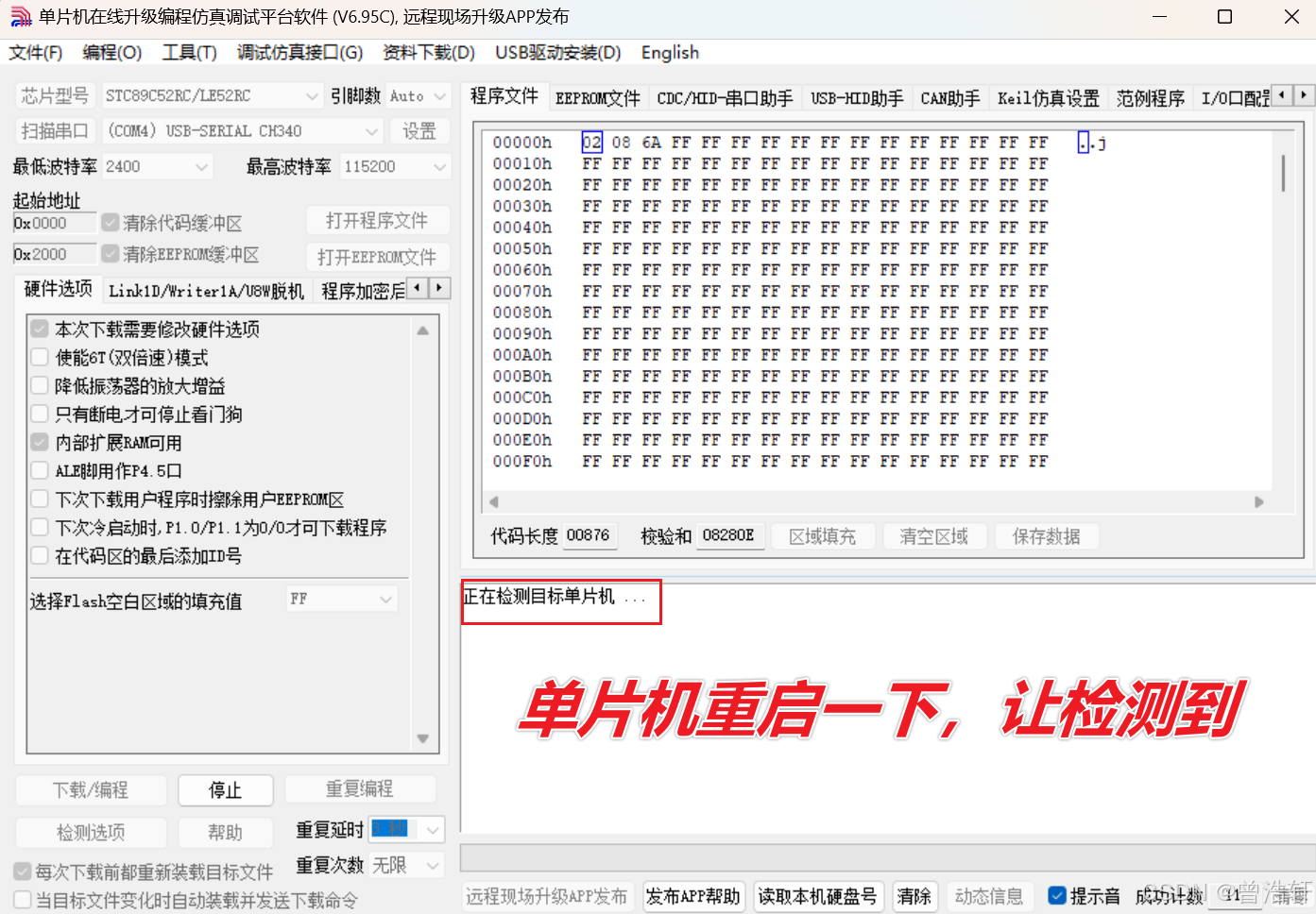

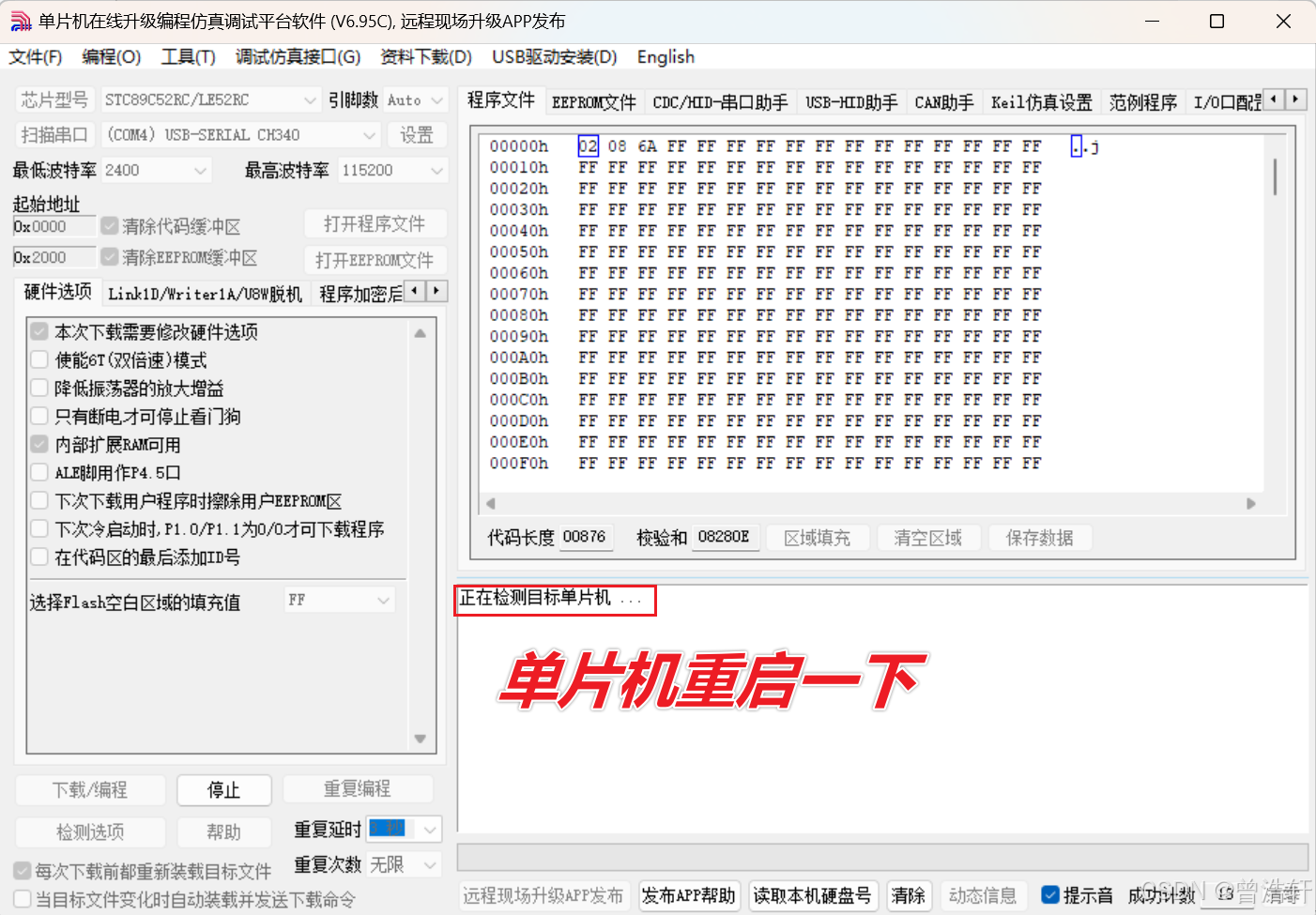

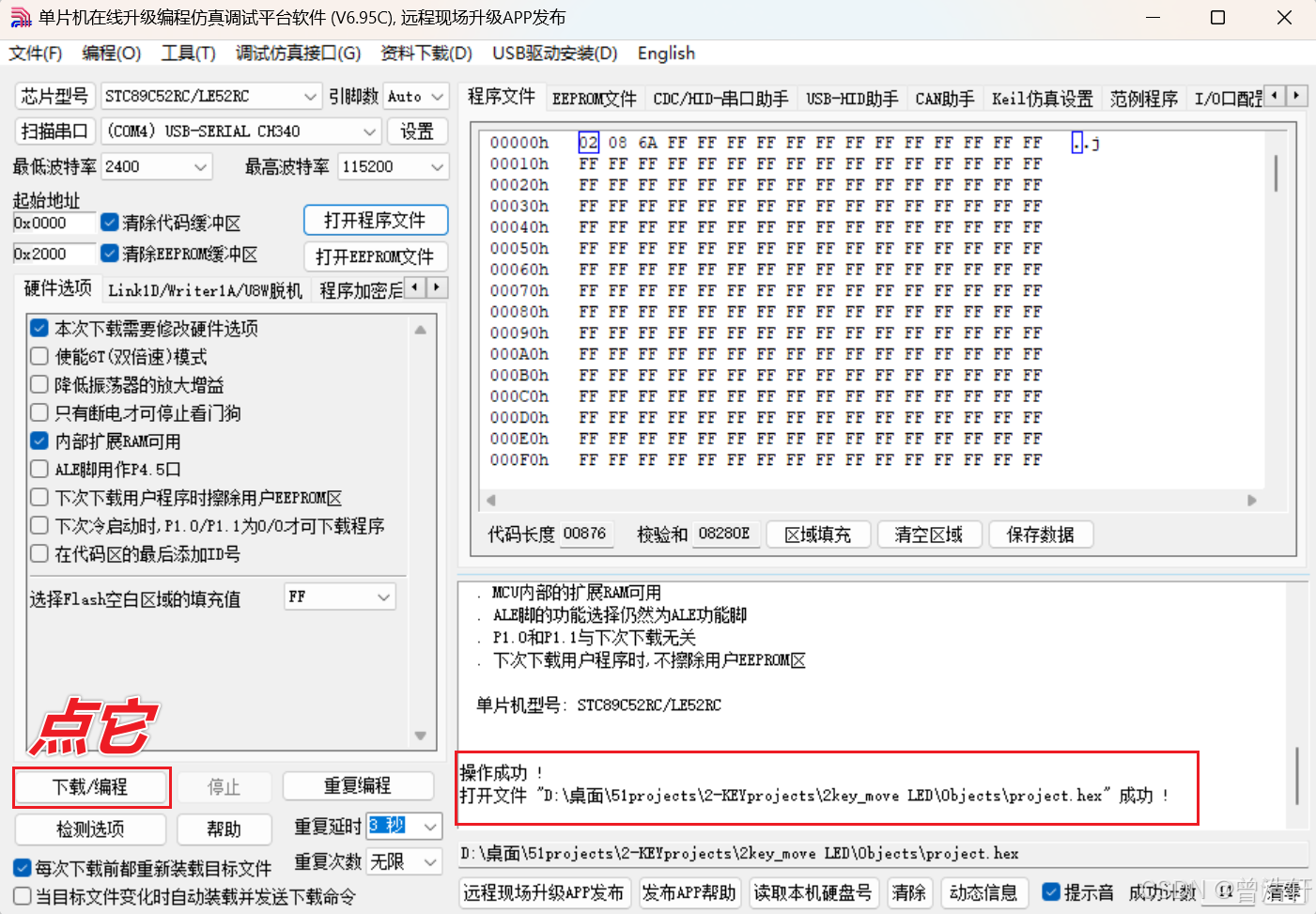

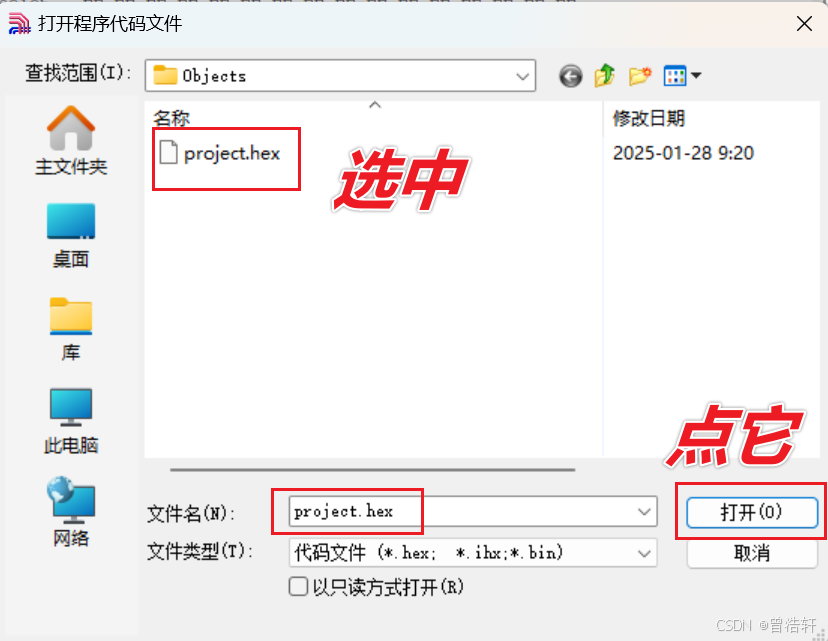

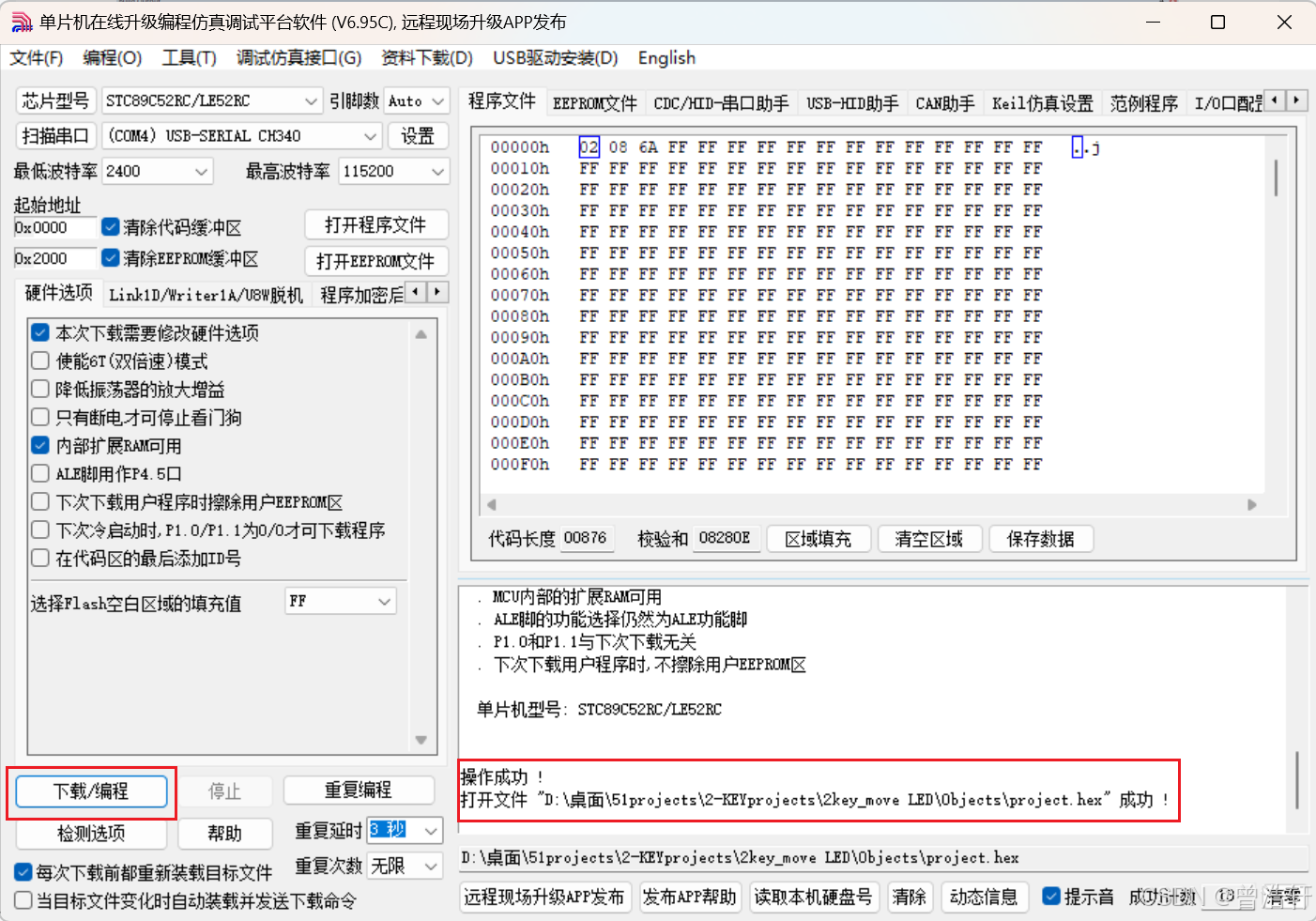

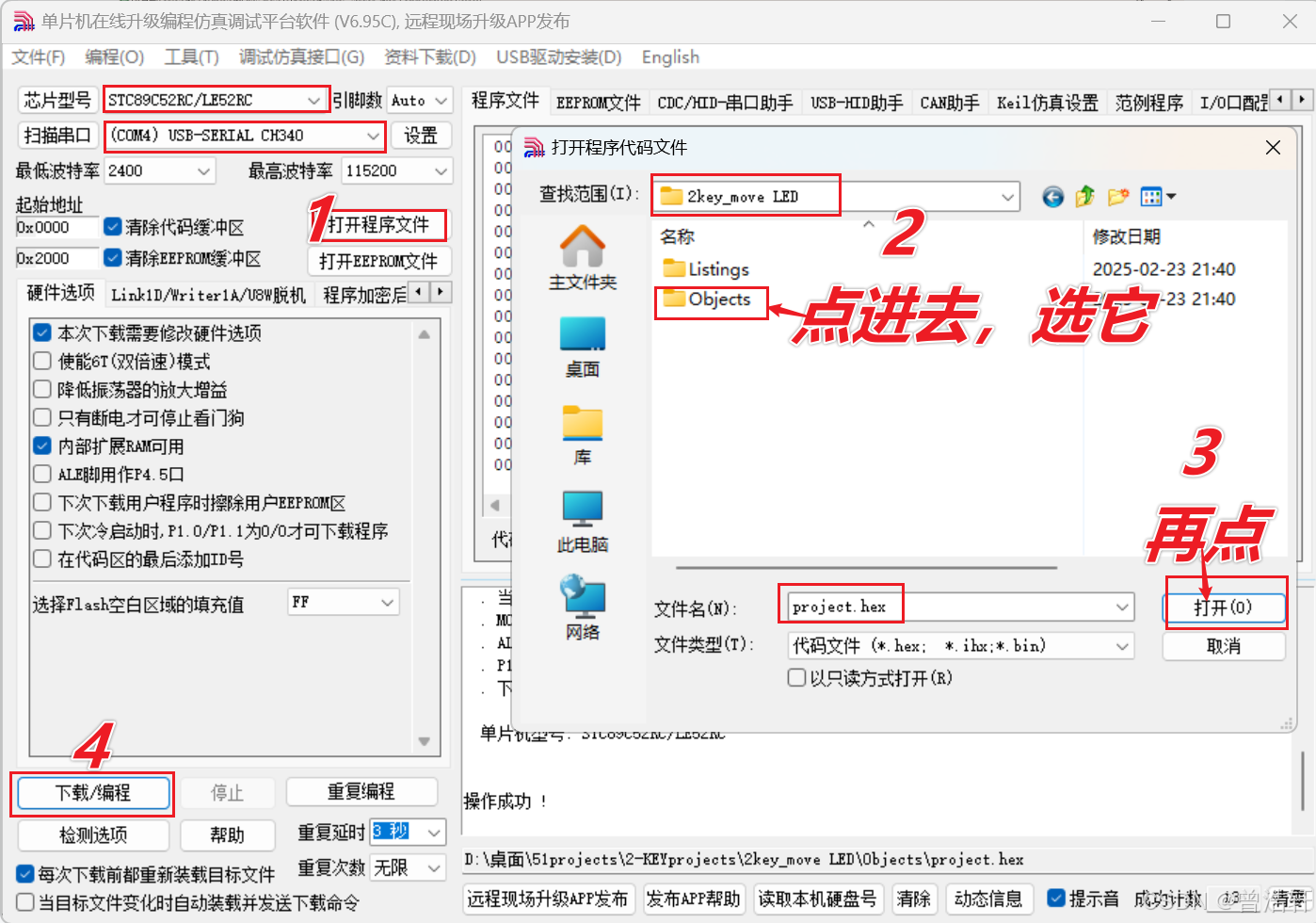

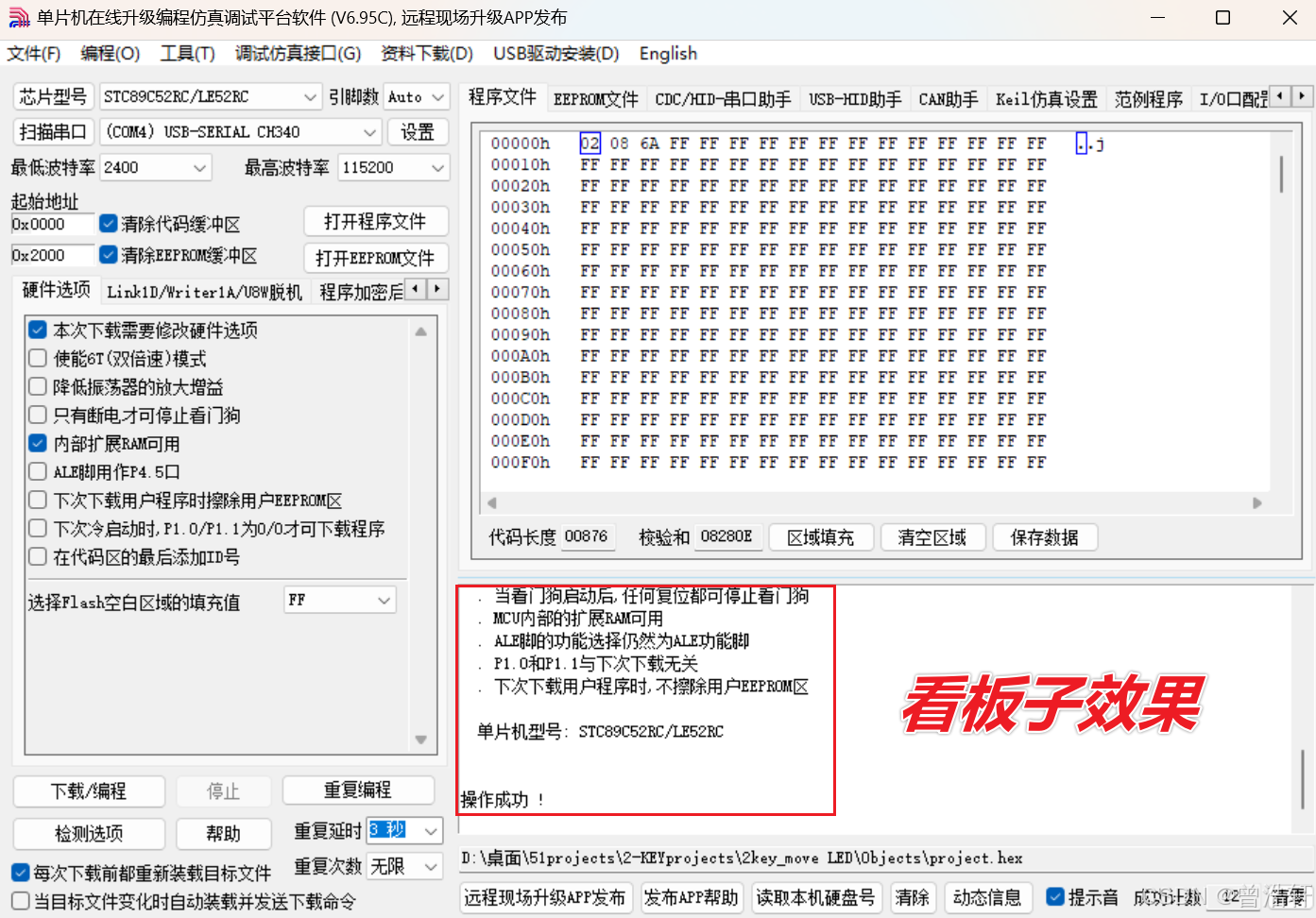

我借到板子了，上电看一下效果：

按键控制LED左右移

板子上灯从左到右是： D1 D2 D3 D4 D5 D6 D7 D8

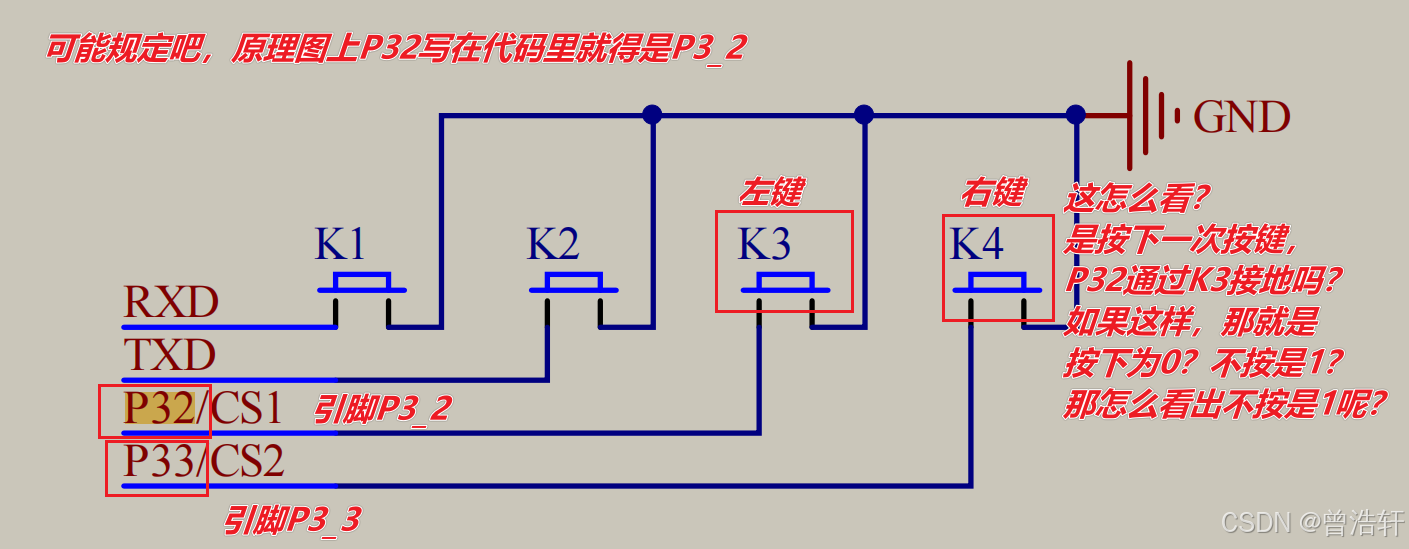

P3_2是K3，是左键，P3_3是K4，是右键，那程序就得改一下：

#include <REGX52.H>

void delay(unsigned int ms)//延迟1ms函数
{
	unsigned char i,j;
	while(ms--)
	{
		i=2;
		j=239;
		do
		{
			while(--j);
		}while(--i);
	}
}

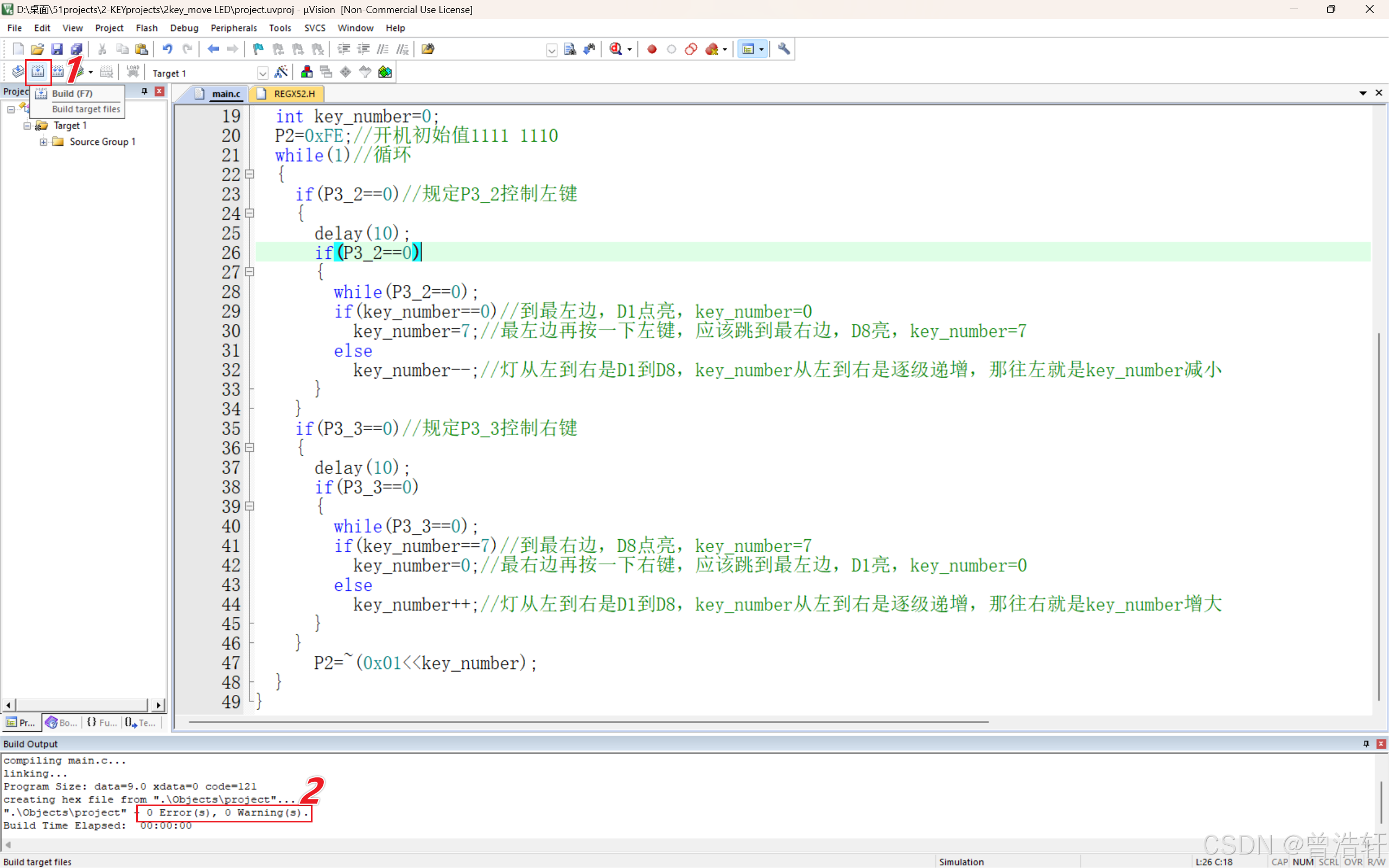

void main()
{
	int key_number=0;
	P2=0xFE;//开机初始值1111 1110
	while(1)//循环
	{
		if(P3_2==0)//规定P3_2控制左键
		{
			delay(10);
			if(P3_2==0)
			{
				while(P3_2==0);
				if(key_number==0)//到最左边，D1点亮，key_number=0
					key_number=7;//最左边再按一下左键，应该跳到最右边，D8亮，key_number=7
				else
					key_number--;//灯从左到右是D1到D8，key_number从左到右是逐级递增，那往左就是key_number减小
			}
		}
		if(P3_3==0)//规定P3_3控制右键
		{
			delay(10);
			if(P3_3==0)
			{
				while(P3_3==0);
				if(key_number==7)//到最右边，D8点亮，key_number=7
					key_number=0;//最右边再按一下右键，应该跳到最左边，D1亮，key_number=0
				else
					key_number++;//灯从左到右是D1到D8，key_number从左到右是逐级递增，那往右就是key_number增大
			}
		}
			P2=~(0x01<<key_number);
	}
}

按键控制LED左右移修改后

大功告成！
