在不同工作频率下的路径损耗matlab仿真

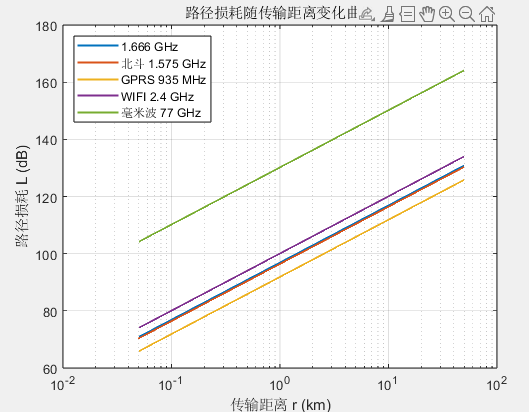

% 定义频率（MHz）

frequencies = [1666, 1575.42, 935, 2400, 77000];

labels = {'1.666 GHz', '北斗 1.575 GHz', 'GPRS 935 MHz', 'WIFI 2.4 GHz', '毫米波 77 GHz'};


% 生成距离范围（0.05 km 到 50 km）

r_km = logspace(log10(0.05), log10(50), 1000); % 对数均匀分布


% 计算路径损耗

for i = 1:length(frequencies)     %循环，从1到frequencies数组的元素个数

L（i,:）= 32.44 + 20*log10(frequencies(i)) + 20*log10(r_km);

end


% 绘图

figure;

semilogx(r_km, L, 'LineWidth', 1.5); %半对数坐标系的绘图函数， X 轴对数刻度，Y 轴线性刻度

xlabel('传输距离 r (km)');

ylabel('路径损耗 L (dB)');

title('路径损耗随传输距离变化曲线');

legend(labels, 'Location', 'northwest');%为每条曲线添加标签，指定图例的显示位置为左上角

grid on;%显示主网格线

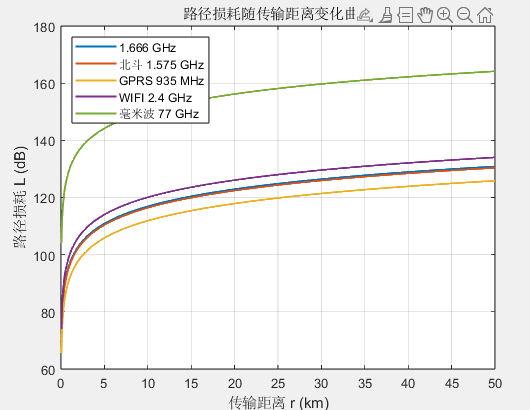

% 定义频率（MHz）
frequencies = [1666, 1575.42, 935, 2400, 77000];
labels = {'1.666 GHz', '北斗 1.575 GHz', 'GPRS 935 MHz', 'WIFI 2.4 GHz', '毫米波 77 GHz'};

% 生成距离范围（0.05 km 到 50 km）
r_km = linspace(0.05, 50, 1000); % 线性均匀分布

% 计算路径损耗
for i = 1:length(frequencies)
L(i,:)= 32.44 + 20*log10(frequencies(i)) + 20*log10(r_km);
end

% 绘图
figure;
plot(r_km, L, 'LineWidth', 1.5);
xlabel('传输距离 r (km)');
ylabel('路径损耗 L (dB)');
title('路径损耗随传输距离变化曲线');
legend(labels, 'Location', 'northwest');
grid on;
