模拟电子技术 练习题（二）

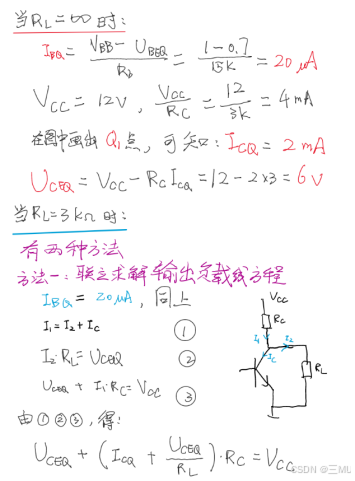

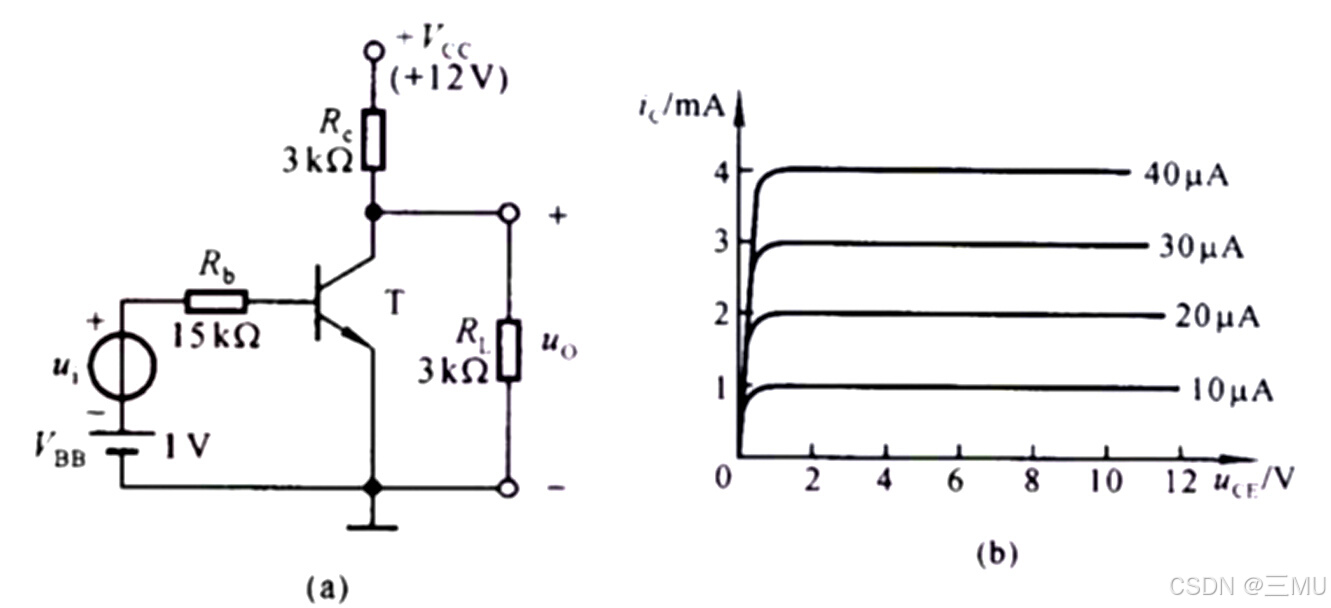

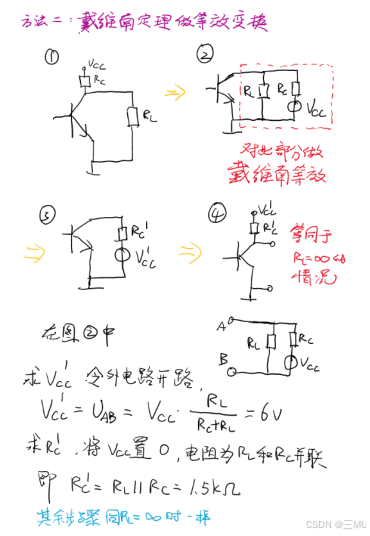

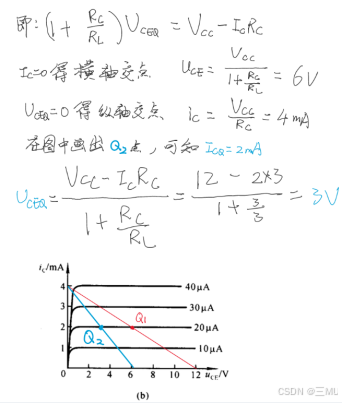

1.电路图如图(a)所示，图(b)是晶体管的输出特性，静态时 = 0.7V。利用图解法分别求出 = 和 = 3 kΩ时的静态工作点Q1和Q2 （计算，，），并在图(b)中标出Q1和Q2的位置。

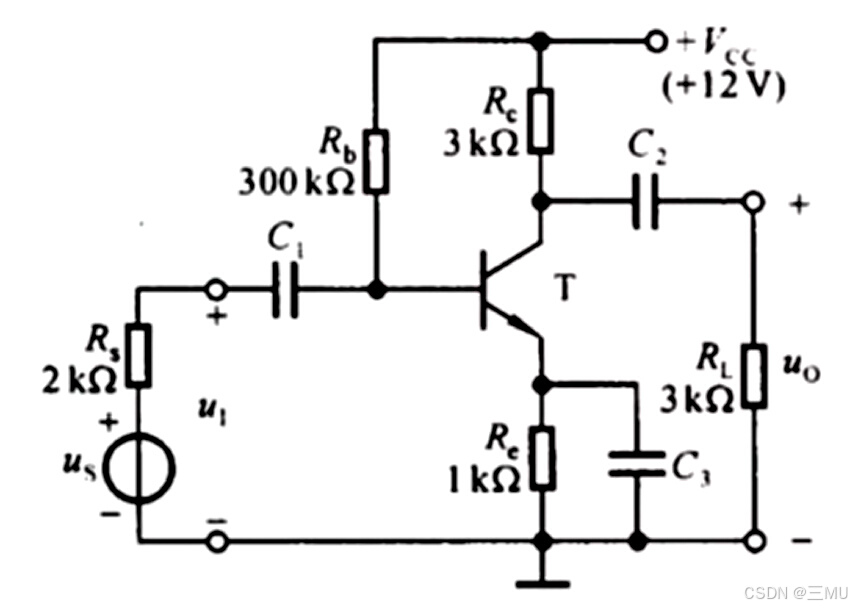

2.电路如图所示，晶体管的 β = 60， = 100Ω， = 26 mV， = 0.7V ，设电容C1、C2、C3对交流短路。

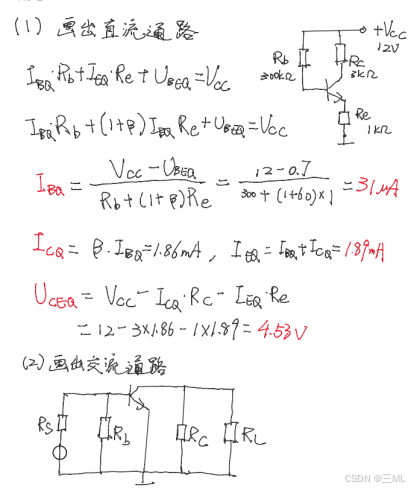

（1）求静态工作点，，。

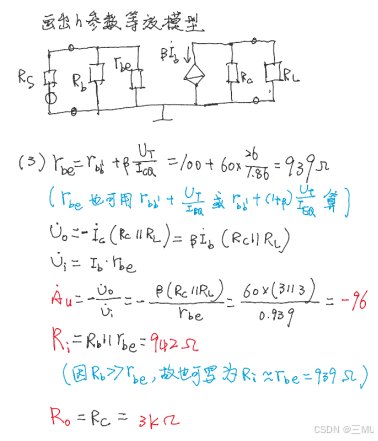

（2）画出h参数等效模型。

（3）求、、。



3.分别判断各图所示电路分别是共射、共集、共基放大电路中的哪一种。
