交换机原理

数据链路层协议

• 以太网发展史
  Xerox （施乐）公司的 X-Wire
  1973 年，位于加利福尼亚的 Xerox 公司提出并实现了最初的以太网，
  他研制的实验室原型系统的运行速率是 2.94Mb/s
• DIX（DEC-Intel-Xerox）的以太网
  1979 年，Xerox 公司与 DEC 公司（Digital Equipment Corporation）联合起来，
  致力于以太网技术的标准化和商品化，后来Intel 公司也参与进来
  于1980 年 9 月开发并发布了 10Mb/s 版的以太网标准
• IEEE 的 802.3 标准
  1983 年 6 月，IEEE 标准委员会通过了第一个 802.3 标准，是一个有线的以太网标准，
  后来成为了首选的以太网技术
• Ethernet （以太网）
• 快速以太网
  快速以太网（Fast Ethernet）也就是我们常说的百兆以太网
• 千兆位以太网
  千兆位以太网是一种新型高速局域网，它可以提供1Gbps的通信带宽

IEEE：电气与电子工程师协会，是一个国际性的电子技术与信息科学工程师的协会，
也是目前全球最大的非营利性专业技术学会。

• ppp 协议

点到点

传输层端到端

以下点到点

mac地址格式

MAC地址的格式:

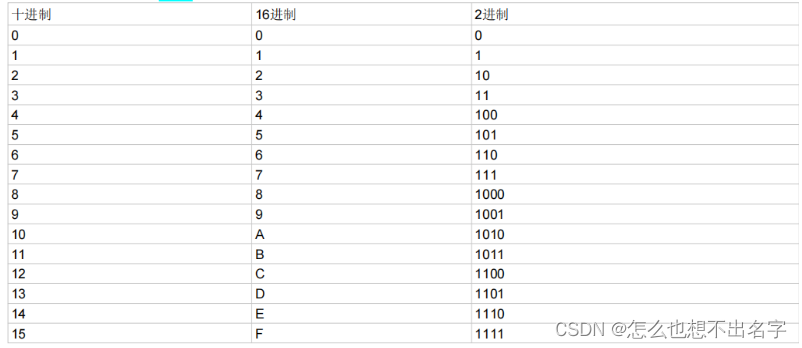

1、MAC地址的地址长度为48bit,表现为16进制

2、前端后端的含义

• 前24bit-----厂家的编码
• 后24bit-----某个批次的网卡

3、MAC地址的第8个bit如果为

• 0—单播MAC地址
• 1—组播MAC地址

发送数据的3种方法

1、单播-----一对一通信-----QQ私聊

2、组播------一对部分感兴趣设备----QQ群聊

3、广播-----一对所有设备—系统的广告

------------------------------------------

4、数据链路层广播MAC—FF-FF-FF-FF-FF-FF

FF-FF-FF-FF-FF-FF 48 个1

255.255.255.255 32个1

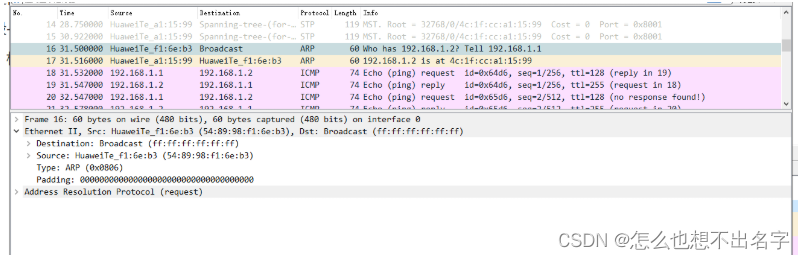

3以太网的封装格式:

1. 添加源、目的MAC

2. Type/Length -------------

   值大于0600—Type----体现上层协议的类型(Type=0x0800–网络层为IPv4,Type=0x86dd–网络层为IPv6,Type=0x0806–ARP) 小于0600—Length—数据帧的字节数

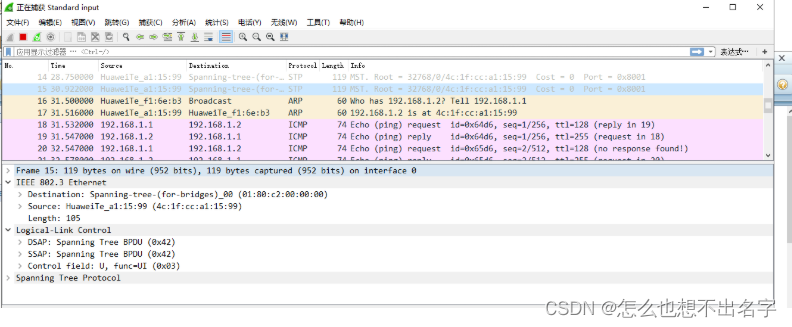

   数据帧遵循IEEE 802.3以的格式，同时数据帧当中会增加LLC(逻辑链路控制-802.2)字段

3. 数据字段----范围是46字节—1500字节(1500字节----MTU(最大传输单元))

4. 帧校验：根据算法



交换机的四大功能

交换机收到一个数据帧，需要在mac地址表中匹配目的mac地址----（第一次通信时mac地址表为空）

[huawei]display mac-address
#查看交换机的mac地址表


ping   IP地址

<Huawei>reset arp dynamic
#清除交换机的 arp表



windows
arp -a
#查看 arp 表

arp -d
#清空arp表项

1. 学习功能---------数据帧经过交换机，交换机会自动学习数据帧的源mac地址
2. 转发功能---------数据帧经过交换机，会在mac表中查找数据帧的目的mac，查找成功，会从相应的接口转发数据
3. 查询功能（泛洪）---------数据帧经过交换机，会在mac表中查找数据帧的目的mac，查找失败，会从所有接口转发相同数据（泛洪）
4. 刷新功能---------交换机默认300s刷新一次mac地址表

寻找端口号

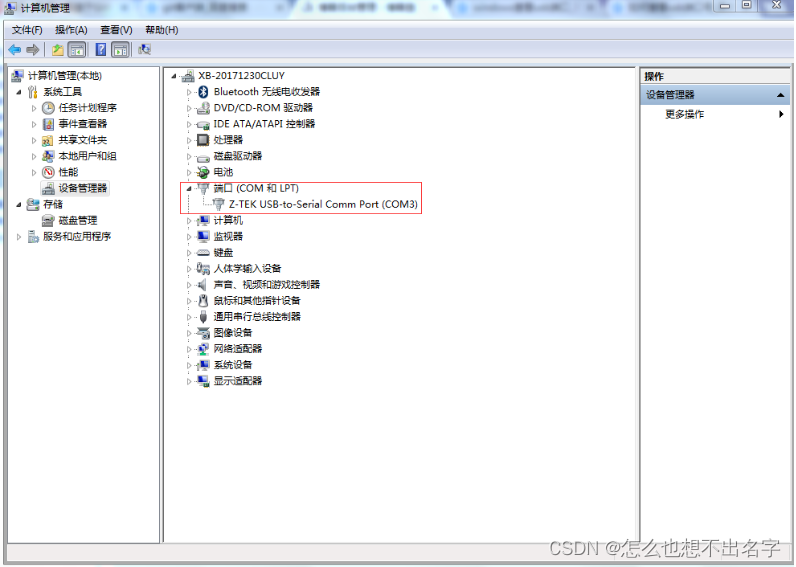

右键计算机–>管理–>设备管理，在打开的页面点一下“设备管理器”，在其中点击“端口（COM和LPT）”，可以看到此时连接了console线的端口号。我的端口号为COM3。

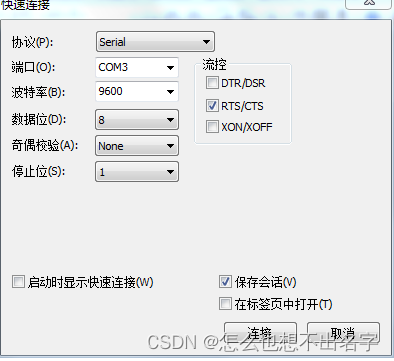

2.打开crt点击快速连接

主要修改是：

• 将协议改为：serial
• 端口设置为：COM3（即：连接console线的哪一个端口）
• 波特率设置为：9600

两种

• 用户视图：基本操作，查看基本信息（权限 受限 只看下 不能操作）
• 系统视图：进阶操作，配置 静态路由，动态路由：rip ，ospf，BGP （既能看又能操作）
• 接口模式：配置ip地址等操作 （配置IP地址 时使用）

命令合集

用户视图模 <Huawei<切换至系统视图模式[Huawei]
《Huawei》system-view
《Huawei》sys
退回用户视图
ctrl+z
[Huawei] quit

1、历史命令查询
[Huawei] display history-command

2、配置主机名
《Huawei》system-view
[Huawei] sysname Router1

3、状态信息查询
《Huawei》display version ####查看VRP版本
《Huawei》display users ####查看用户终端信息

4、进入接口模式并查看信息
《Huawei》sys
[Huawei]int e0/0/1
[Huawei-GigabitEthernet0/0/1]dis this ####查看当前视图下的配置信息

5、配置文件管理命令
[Huawei]display saved-configuration ###查看设备保存的信息
[Huawei]display current-configuration ###查看设备当前配置的信息
《SW1》save ###保存配置
《Huawei》reset saved-configuration ###擦除存储设备中的配置文件(初始化)
《Huawei》compare configuration ###比较当前配置信息与存储设备中的保存文件是否一致

6、关闭华为的信息提示
[Huawei]undo info-center enable
或者
《Huawei》undo terminal monitor

7、永不超时
[Huawei]user-interface console 0
[Huawei-ui-console0]idle-timeout 0 0

8、配置双工及速率命令
《Huawei》sys
[Huawei]int g0/0/1
[SW1-Ethernet0/0/1]undo negotiation auto ###关闭自动协商
[SW1-Ethernet0/0/1]speed 100 ###调至速率100M
[SW1-Ethernet0/0/1]duplex full ###调至全双工模式， 解释：full：Full-Duplex（全双工模式） half：Half-Duplex（半双工模式）

9、保存配置
《Huawei》save

用SecureCRT链接eNSP
●双击打开某台设备有【视图】和【配置】，打开【配置】—窗口配置：串口号：2000 ###这个是端口号
●打开SecureCRT 点击【链接】—【Protocol】Telnet----【Hostname】127.0.0.1----【Prot】2000
●当前终端被打开—断开【disconnect】----会话【session options】-----强制每次一个字符模式【Force charater at atime mode】—保存【OK】
●右击当前终端—链接【reconnect】
