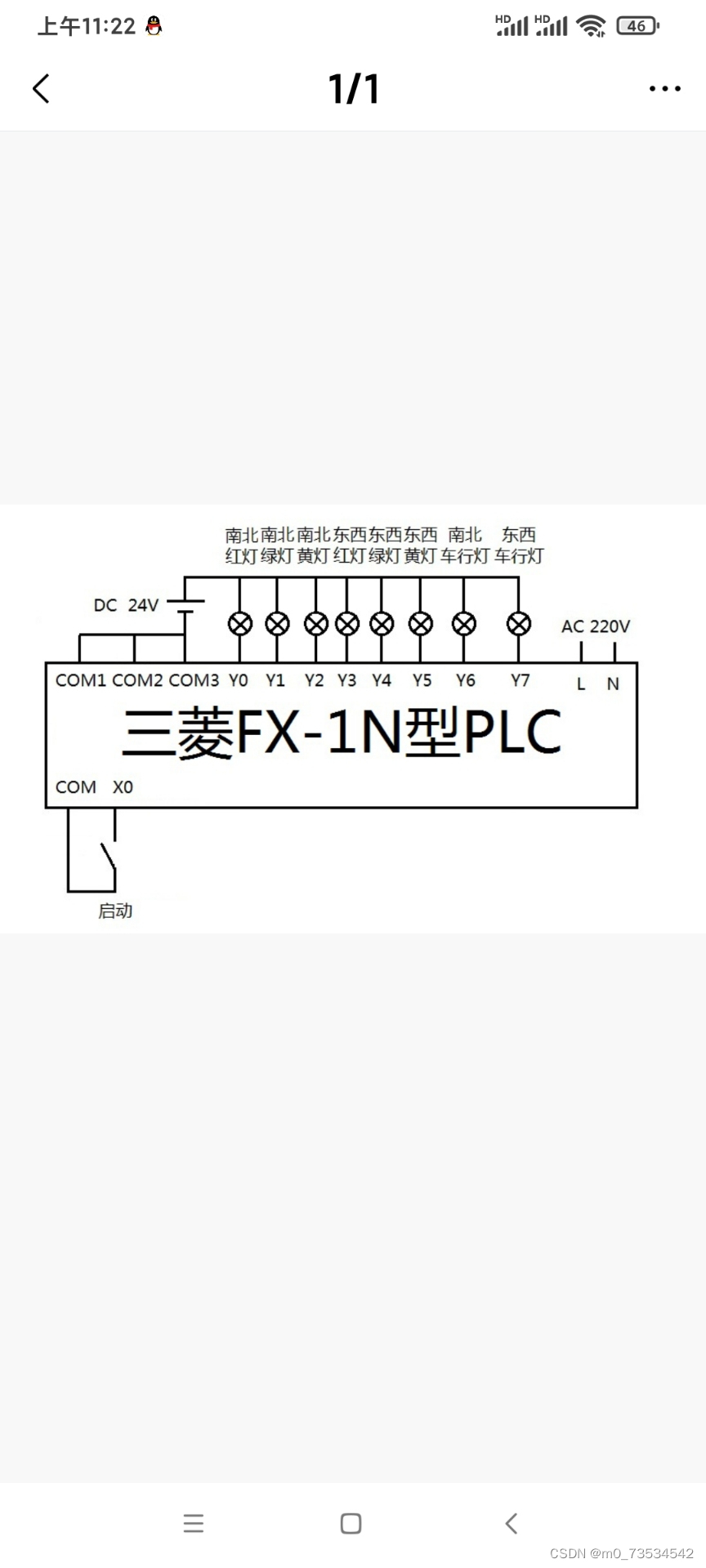

带流量控制的交通灯三菱FX系列PLC程序3 有io分配表和PLC原理图

这篇文章详细介绍了使用三菱FX系列PLC设计的带流量控制的交通信号灯系统,根据车辆流速调整红绿灯时长,包括三种不同情况下的灯序逻辑。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

带流量控制的交通灯三菱FX系列PLC程序3 有io分配表和PLC原理图

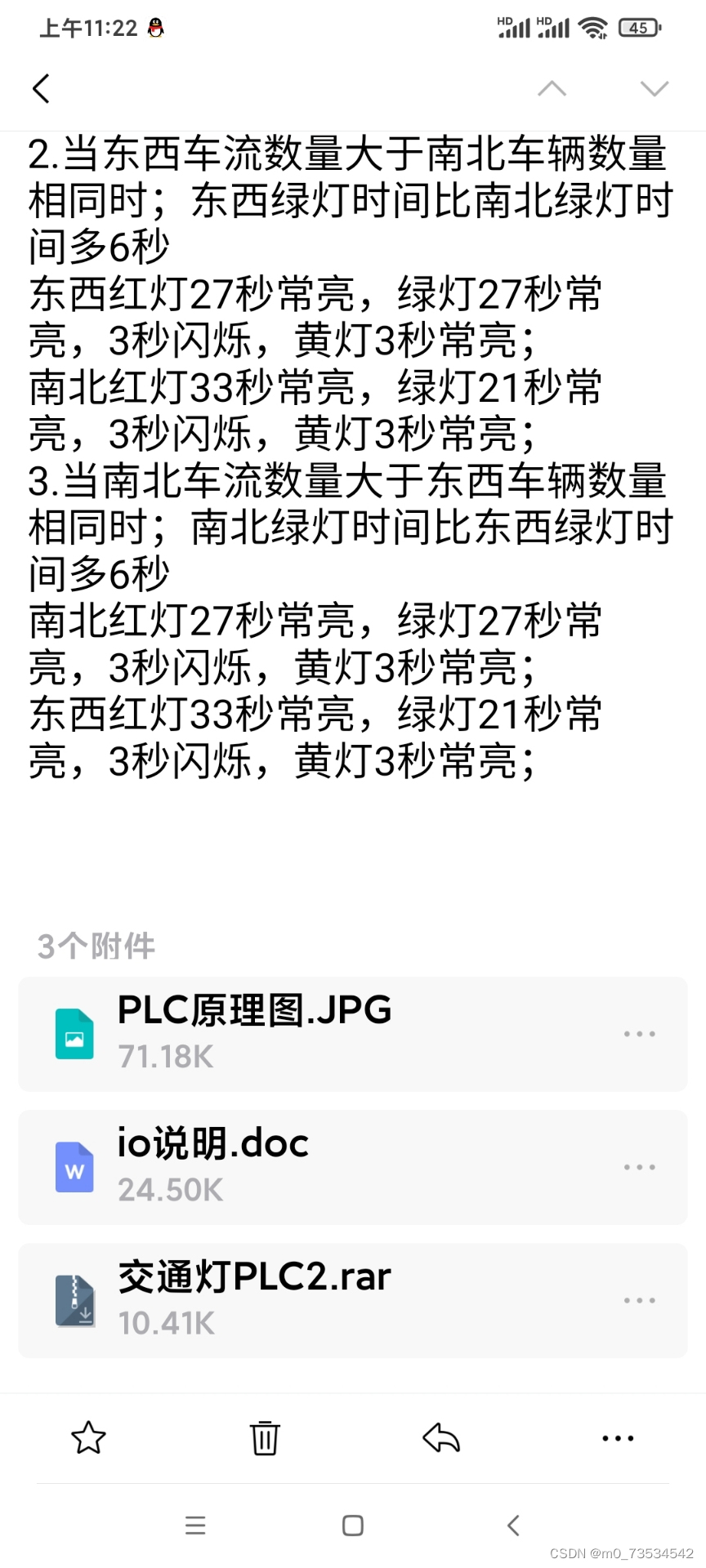

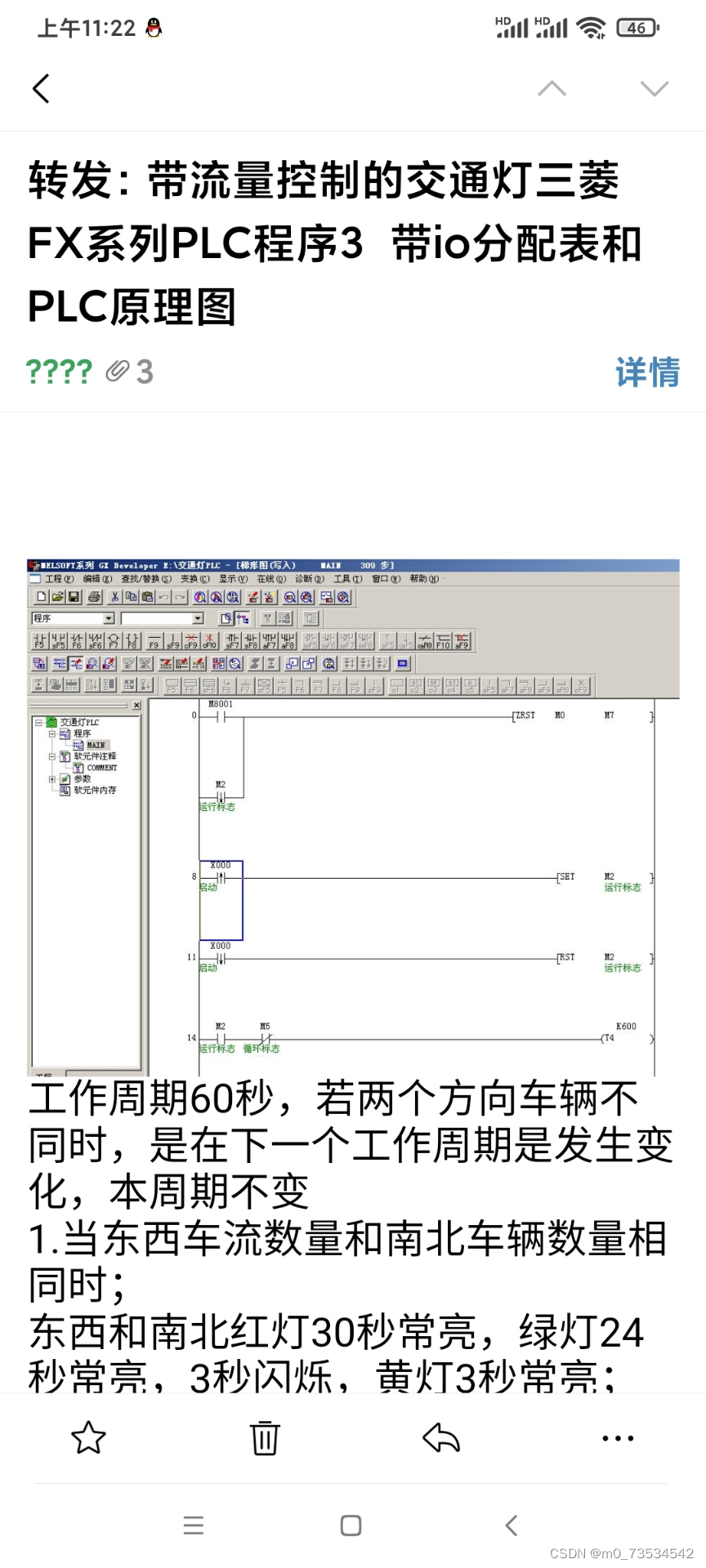

工作周期60秒,若两个方向车辆不同时,是在下一个工作周期是发生变化,本周期不变 1.当东西车流数量和南北车辆数量相同时; 东西和南北红灯30秒常亮,绿灯24秒常亮,3秒闪烁,黄灯3秒常亮; 2.当东西车流数量大于南北车辆数量相同时;东西绿灯时间比南北绿灯时间多6秒 东西红灯27秒常亮,绿灯27秒常亮,3秒闪烁,黄灯3秒常亮; 南北红灯33秒常亮,绿灯21秒常亮,3秒闪烁,黄灯3秒常亮; 3.当南北车流数量大于东西车辆数量相同时;南北绿灯时间比东西绿灯时间多6秒 南北红灯27秒常亮,绿灯27秒常亮,3秒闪烁,黄灯3秒常亮; 东西红灯33秒常亮,绿灯21秒常亮,3秒闪烁,黄灯3秒常亮;
请添加图片描述

ID:6920667816927921PLC组态设计2

请添加图片描述
请添加图片描述
