9.12数字逻辑

rst？

`timescale 1ns/1ns
module main_mod(
	input clk,
	input rst_n,
	input [7:0]a,
	input [7:0]b,
	input [7:0]c,

	output [7:0]d
);
wire [7:0]m,n;
sub_mod mod_ab(
	.clk(clk),
	.rst_n(rst_n),
	.data_a(a),
	.data_b(b),
	.data_c(m)
);
sub_mod mod_bc(
	.clk(clk),
	.rst_n(rst_n),
	.data_a(b),
	.data_b(c),
	.data_c(n)
);
sub_mod mod_mn(
	.clk(clk),
	.rst_n(rst),
	.data_a(m),
	.data_b(n),
	.data_c(d)
);
endmodule
module sub_mod(
	input clk,
	input rst_n,
	input[7:0]data_a,
	input[7:0]data_b,
	output reg[7:0]data_c
);
always@(posedge clk or negedge rst_n)begin
if(!rst_n)begin
data_c<=0;
end
else if(data_a>data_b)begin
data_c<=data_b;
end
else begin
data_c<=data_a;
end
end
endmodule

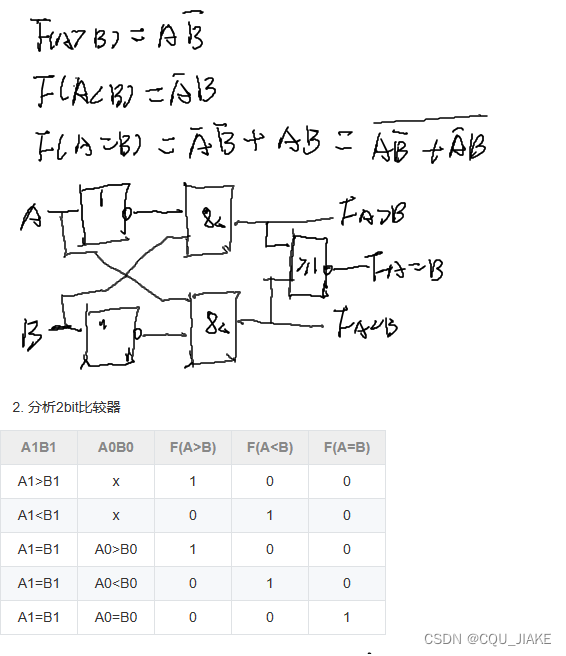

四位数值比较器

a与b都只有01

如果a要大于b，那么a为1，b为0，y2=a&!b

如果b要大于a，那么b为1，a为0，y0=!a&b

如果相等，那么y2,y0都不成立，y1=!(y2|y0)

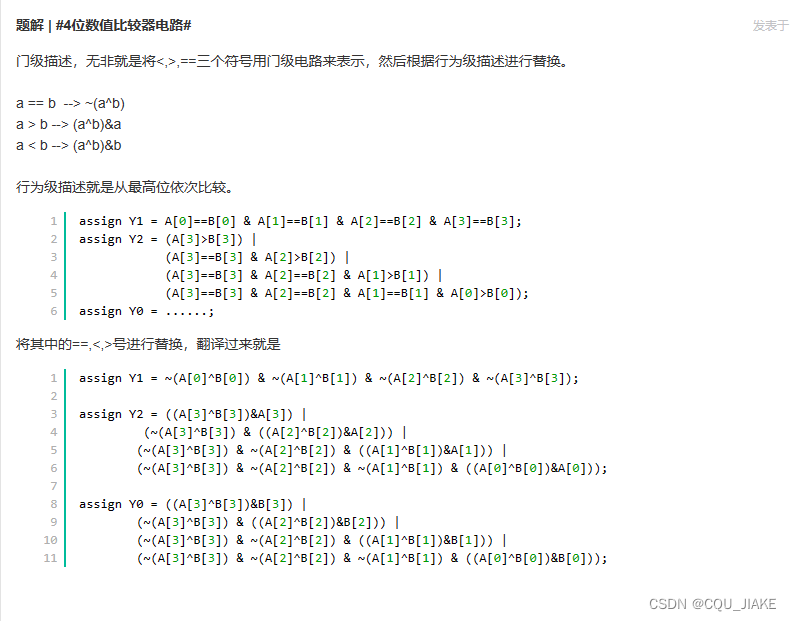

写一个每位的比较器模块，然后在主模块中不断循环调用

`timescale 1ns/1ns

module comparator_4(
	input		[3:0]       A   	,
	input	   [3:0]		B   	,

 	output	 wire		Y2    , //A>B
	output   wire        Y1    , //A=B
    output   wire        Y0      //A<B
);
wire y2temp[0:3];
wire y0temp[0:3];
wire y1temp[0:3];
genvar i;
generate
	for(i=0;i<=3;i=i+1)
	begin:loop
		compare_1 comparei(
			.a(A[i]),
			.b(B[i]),
			.y1(y1temp[i]),
			.y2(y2temp[i]),
			.y0(y0temp[i])
		);
	end
endgenerate
assign Y2=y2temp[3]|(y1temp[3]&y2temp[2])|(y1temp[3]&y1temp[2]&y2temp[1])|(y1temp[3]&y1temp[2]&y1temp[1]&y2temp[0]);
assign Y0=y0temp[3]|(y1temp[3]&y0temp[2])|(y1temp[3]&y1temp[2]&y0temp[1])|(y1temp[3]&y1temp[2]&y1temp[1]&y0temp[0]);
assign Y1=y1temp[3]&y1temp[2]&y1temp[1]&y1temp[0];
endmodule

module compare_1(
	input a,
	input b,
	output y1,
	output y2,
	output y0
);
assign y0=(!a)&b;
assign y2=(!b)&a;
assign y1=!(y0|y2);
endmodule

声明自模块，带；，带类名

与，或，非，异或

a^b保证a与b不同，再与上a，表示a为1，b与a不同，b为0，则a>b
