用wireshark抓包分析DNS域名解析过程

1.什么是DNS

DNS是Domain Name System的简称，即域名系统，是一个记录域名和IP地址相互映射的系统，主要作用是为了解决域名与IP之间的相互转换。DNS是一个网络服务，其端口为53号端口。通常DNS在查询时是以UDP协议来进行查询，一旦无法查询到完整信息时，再以TCP协议进行重新查询。因此，DNS服务启动时会同时开启UDP和TCP协议的53号端口。

DNS的基本作用：把域名转换成IP地址。

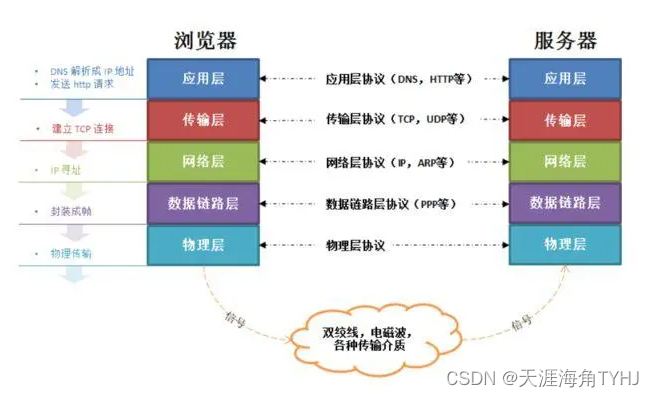

DNS工作在应用层。

2.DNS域名结构

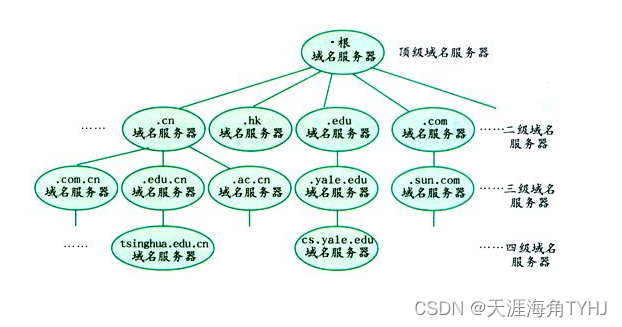

域名具有一定的层次结构，从上到下依次为：根域名、顶级域名（top level domain，TLD）、二级域名SLD、三级域名、四级域名等。根域名后面有一个小圆点。其树型结构如下：

3.DNS的工作过程

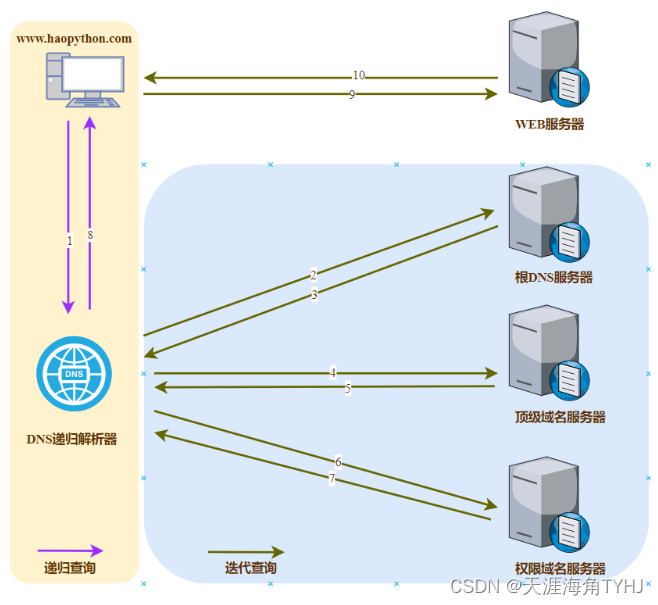

下图描述一次完整的DNS请求过程：

1）用户在Web浏览器中键入http://www.baidu.com，查询传输到Internet中，并被DNS递归解析器接收。

2）解析器查询DNS根域名服务器（Root Server）。

3）根域名服务器把存储其域信息的顶级域（top-level domain，TLD）DNS服务器的地址返回该解析器。在搜索http://www.baidu.com时，根域名服务器返回.com TLD。

4）解析器向.com TLD发出请求。

5）TLD服务器把存储该域（http://www.baidu.com）的域名服务器的IP地址返回给DNS解析器。

6）递归解析器把查询发送到存储该域（http://www.baidu.com）的域名服务器。

7）http://www.baidu.com的IP地址而后从域名服务器返回解析器。

8）DNS解析器把最初请求的域（http://www.baidu.com）的IP地址返回给Web浏览器。

9）浏览器向该IP地址发出HTTP请求。

10）位于该IP的服务器返回将在浏览器中呈现的网页。

4.DNS的查询过程

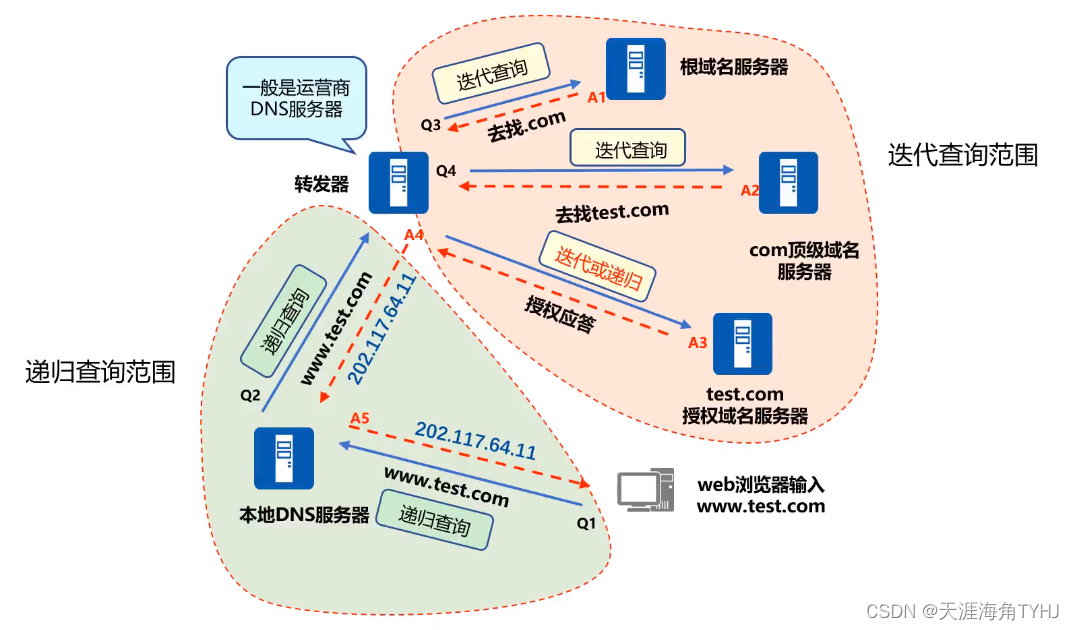

递归查询：域名服务器帮助用户进行名字解析，并返回最后的结果。【老好人】

迭代查询：域名服务器进迭代访问，反复多次，直到最后找到结果。【踢皮球】

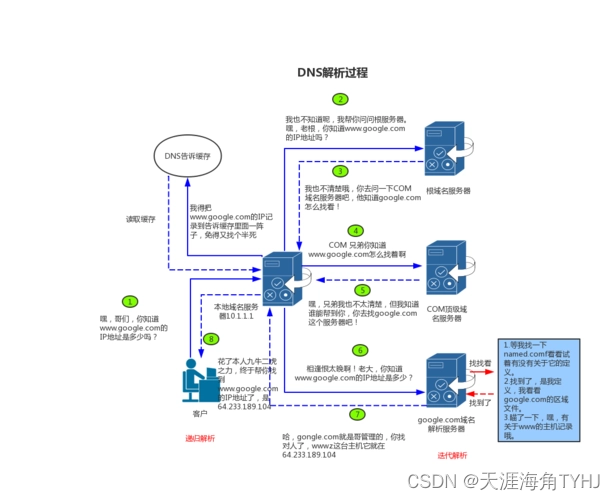

DNS缓存的目的是将数据临时存储在某个位置，从而提高数据请求的性能和可靠性。

DNS高速缓存将数据存储在更靠近请求客户端的位置，以便能够更早的解析DNS查询，并且能够避免在DNS查找链中进一步向下的额外查询，从而缩短加载时间并减少带宽/CPU的消耗。DNS数据可缓存到各种不同的位置上，每个位置均将存储DNS记录并保存由生存时间（TTL）决定的一段限制。

• 浏览器缓存：浏览器在获取网站域名的实际IP地址后会对其进行缓存，减少网络请求的损耗。

• 操作系统缓存：操作系统的缓存是用户自己配置的hosts文件

所以上面提到的DNS查询过程中，当客户端提交一个域名请求时，先查询浏览器的DNS缓存信息，如果没有，再找操作系统的DNS缓存信息，如果还没有，则开始从本地DNS查起。

5. 利用wireshark进行DNS协议抓包

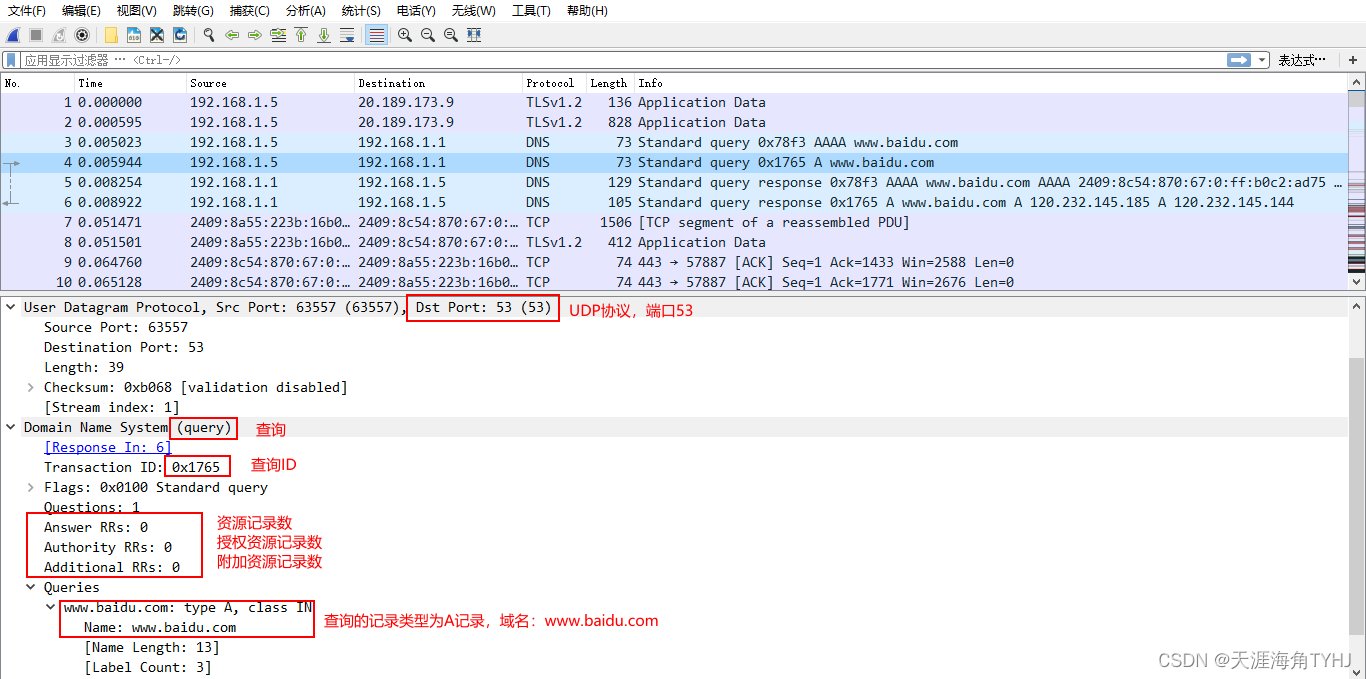

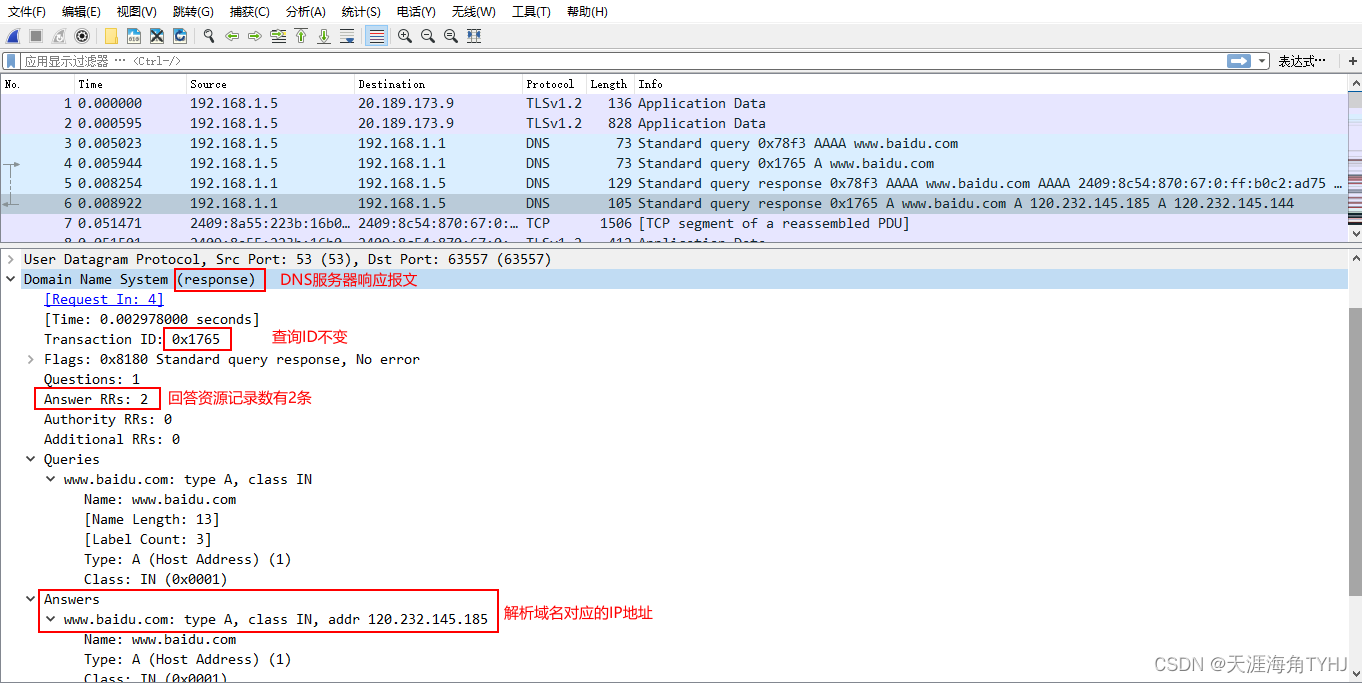

下面在浏览器中输入https://www.baidu.com，进行访问，然后同时利用wireshark进行抓包，抓包后，通过显示过滤器显示DNS协议：
