51单片机学习（二）

一、静态数码管显示

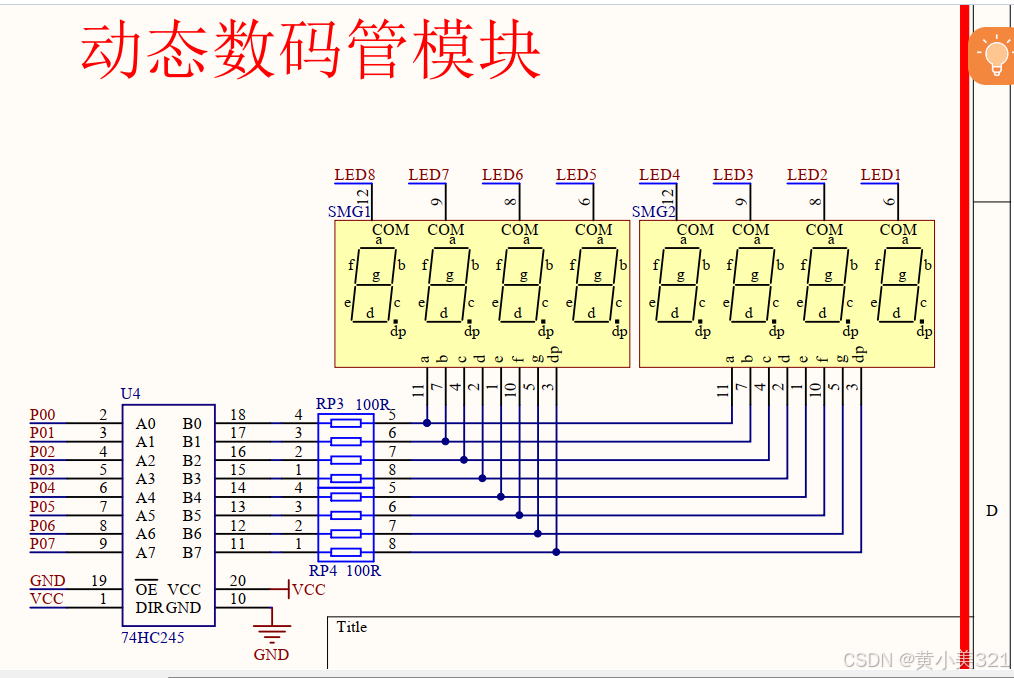

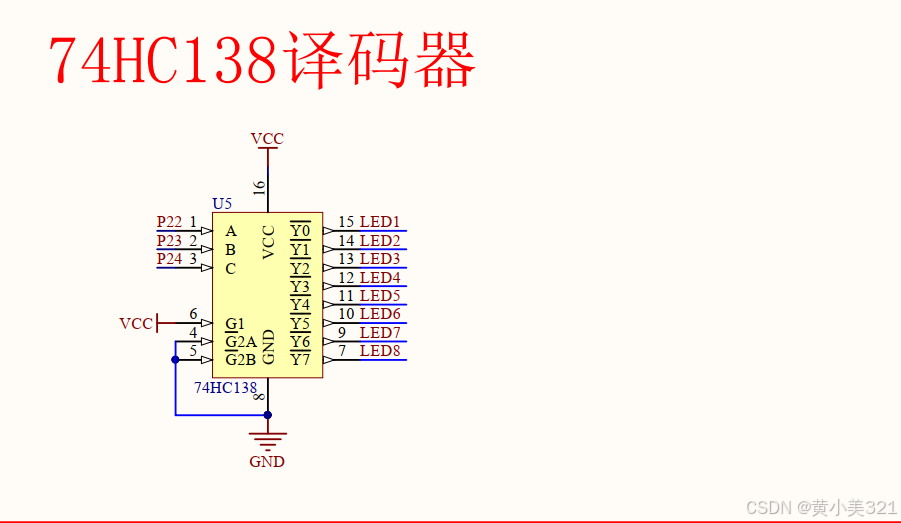

1、数码管原理图

74HC145起到一个缓冲作用，LED灯由138译码器控制，赋值138译码器控制输出，138译码器使得输入三线可控制八线，数码管是共阴极高电平驱动，74HC145对高电平起到一个缓冲作用，数据还是原来输入的数据。选中是P2口，给段码数据是P0口

2.C51知识补充

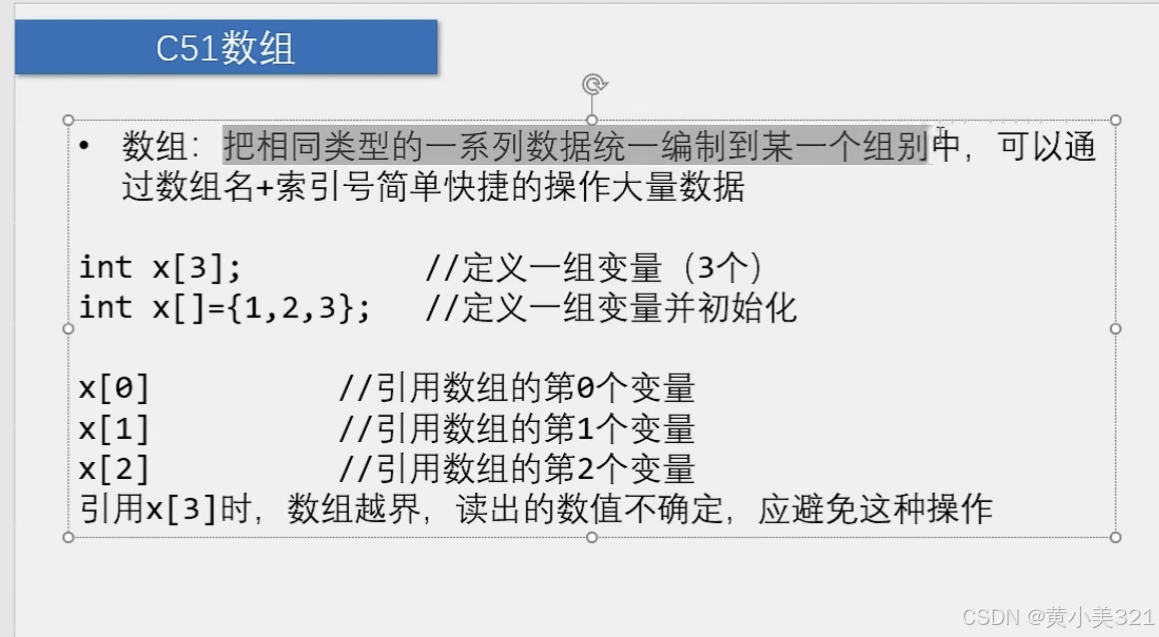

（1）C语言数组

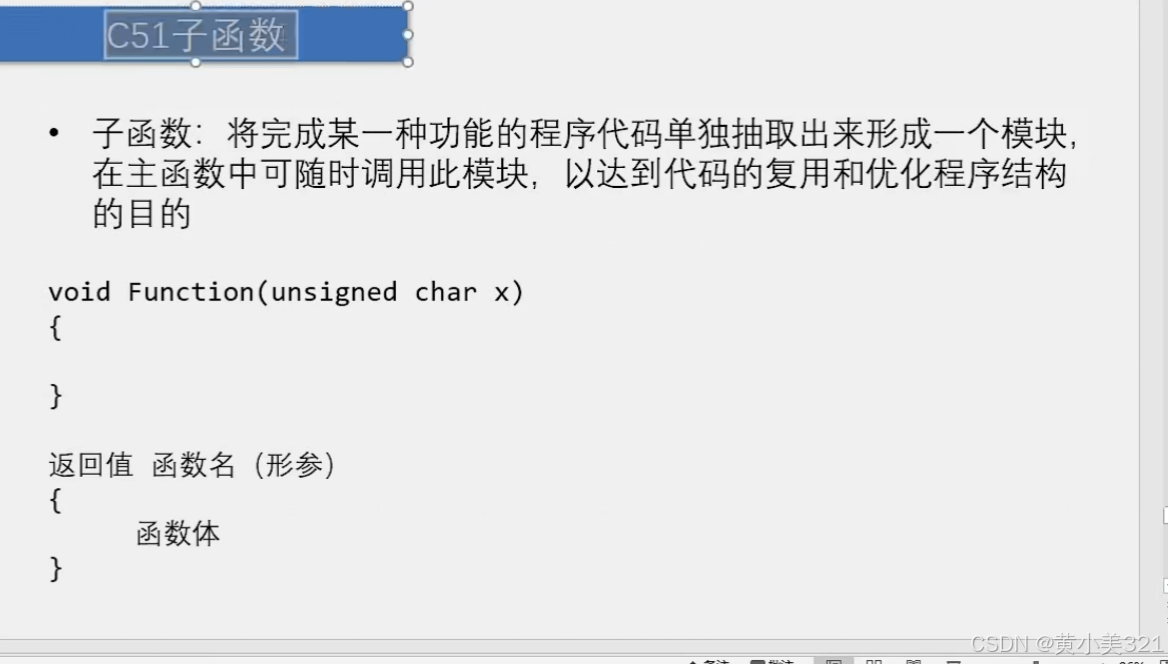

（2）C语言子函数

3.静态数码管显示

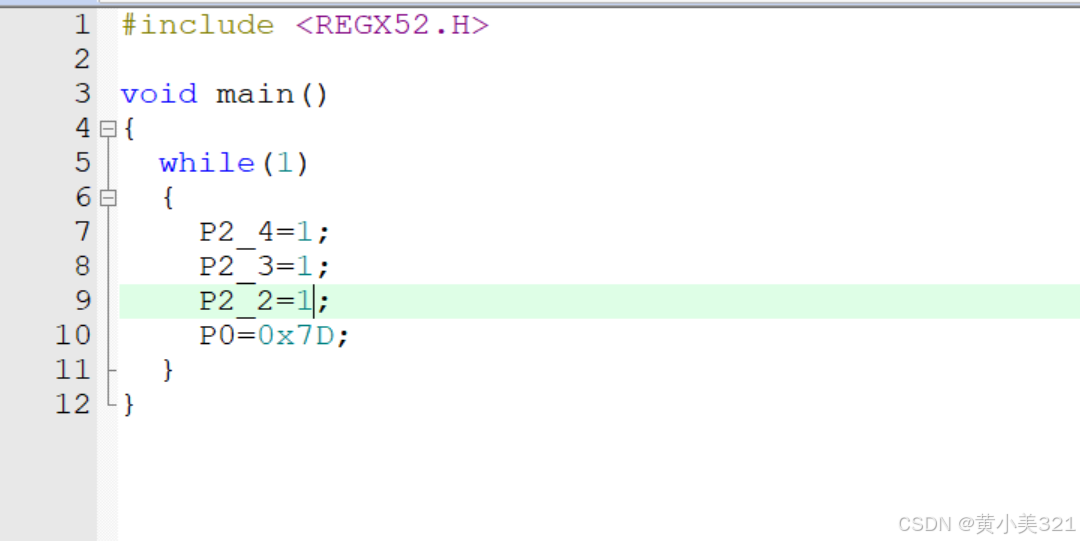

（1）先进行位选，再进行段选

给P2口赋值进行位选，再给P0口赋值进行段选显示数字,根据原理图进行赋值选的位置和数字即可

（2）将位选段选封装成子函数方便选择数据和位置，函数的参数直接是数码管亮灯位置和数字

(3)位置用选择语句实现，显示数字用数组实现，在使用函数时即可直接使用

二、动态数码管显示

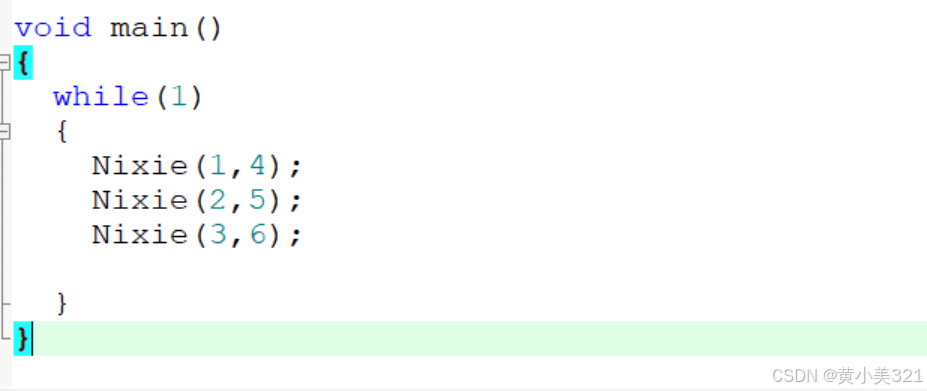

动态数码管显示可以直接用函数写，但是直接写会出现数字错位情况，通过在函数中加Delay函数消影

三、模块化编程和LCD1602调试工具

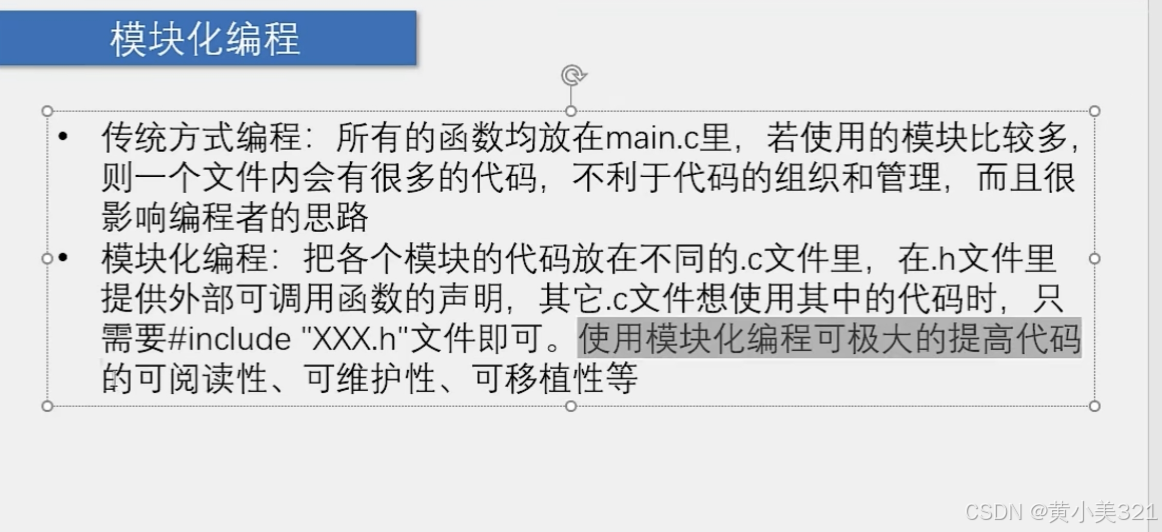

1、模块化编程

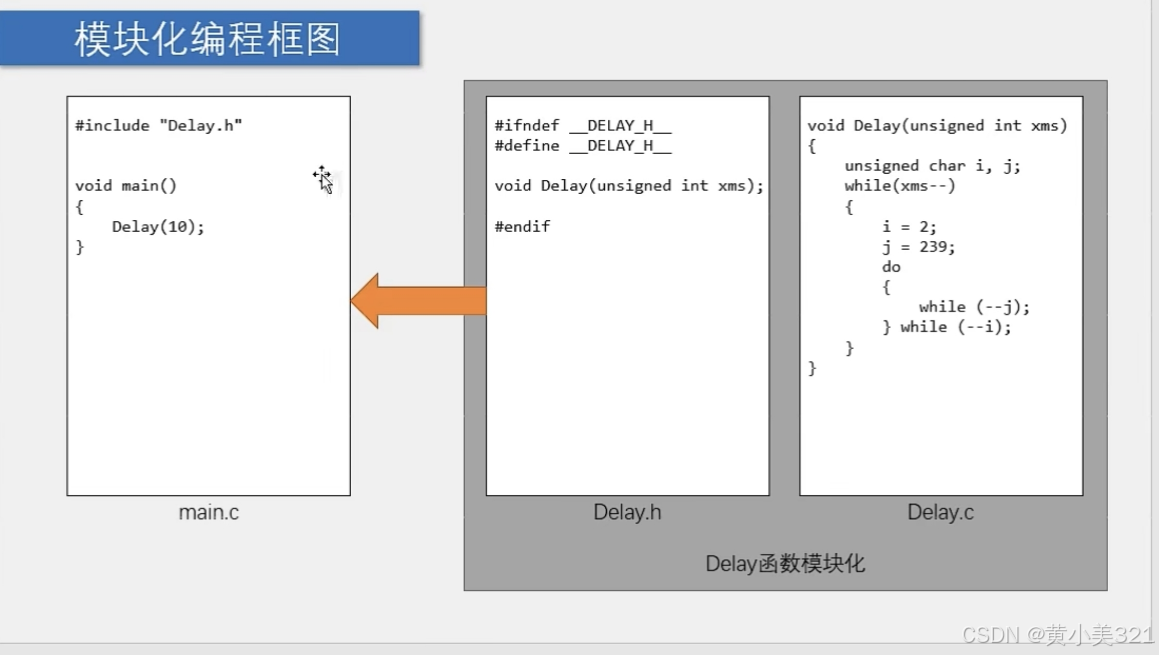

     把各个模块的代码放在不同的.c文件中，在头文件中对.c文件中的函数进行函数声明，模块化后使用方便，且主函数中的代码简洁。

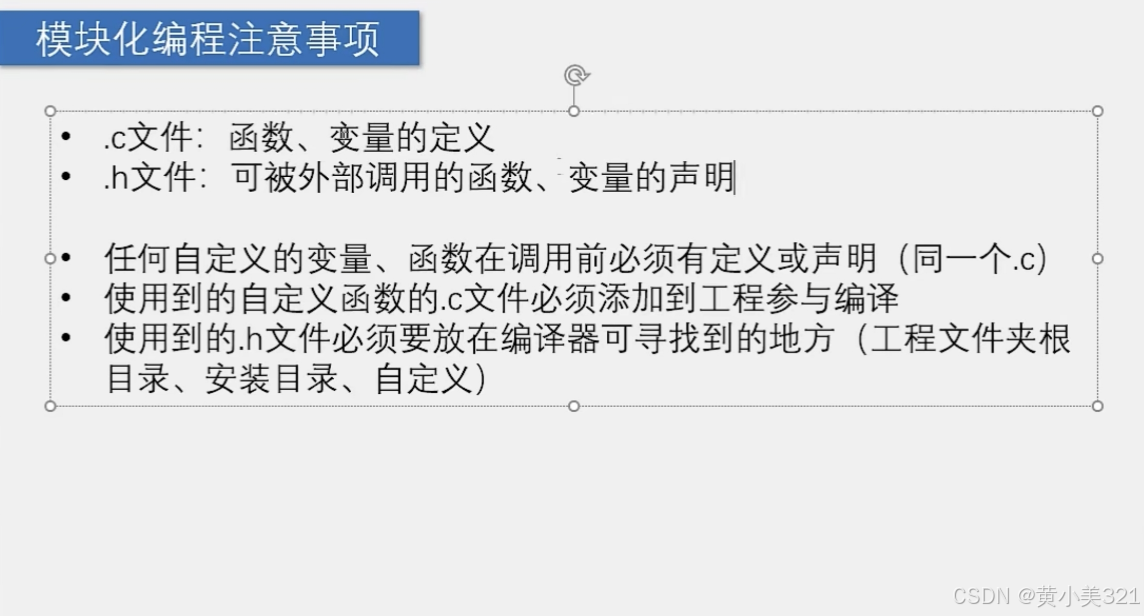

模块化编程的注意事项：函数在调用前必须先声明。

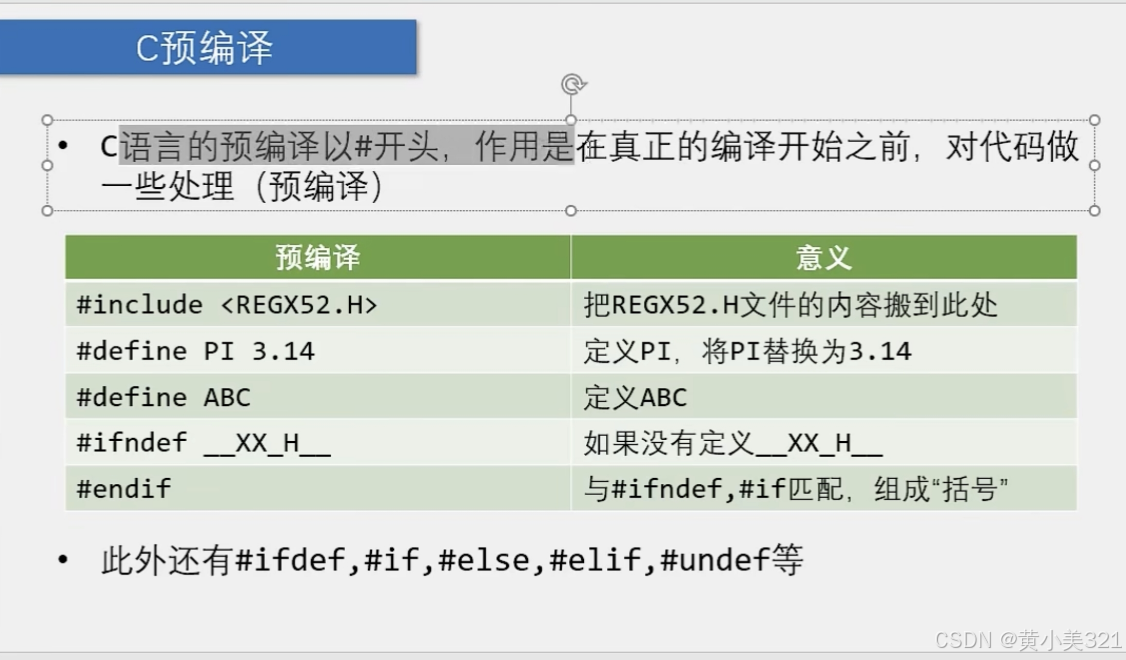

2.C语言预编译

预编译中的ifndef和endif配对可以防止重复调用

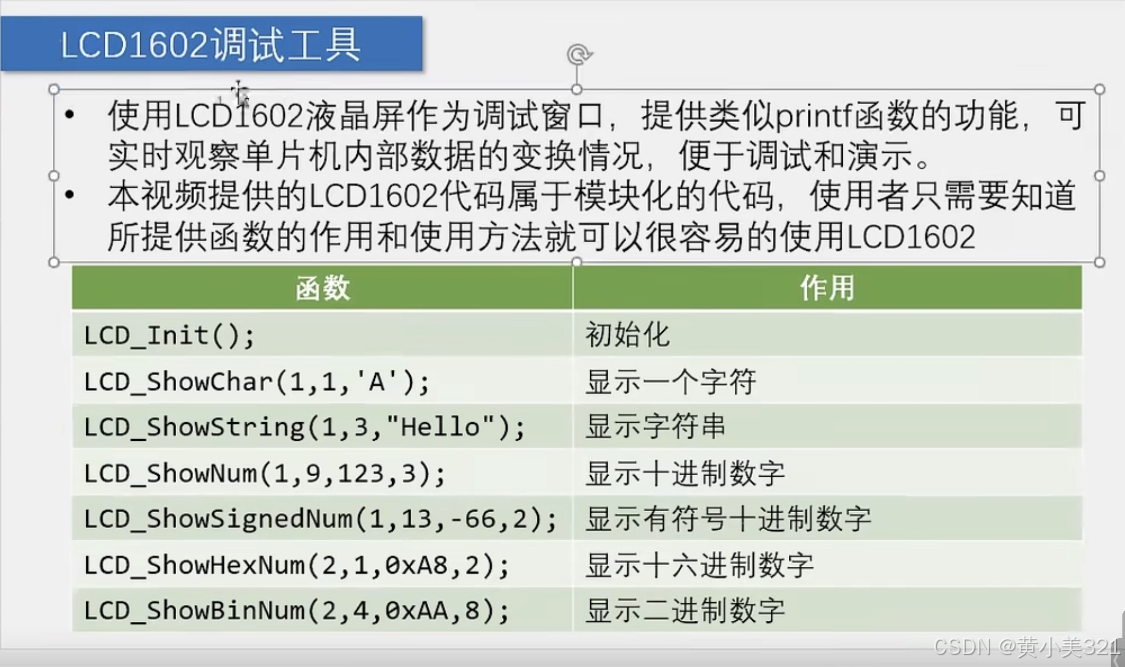

3.LCD1602模块化编程

LCD1602是模块化编程的应用，模块化编程中要注意的是文件要放在当前编译的工程目录下，函数声明在头文件中，调用函数时可以go to到.c文件中查看函数作用。

把模块化后的文件加到工程目录中，调用函数即可使用。

三、矩阵键盘

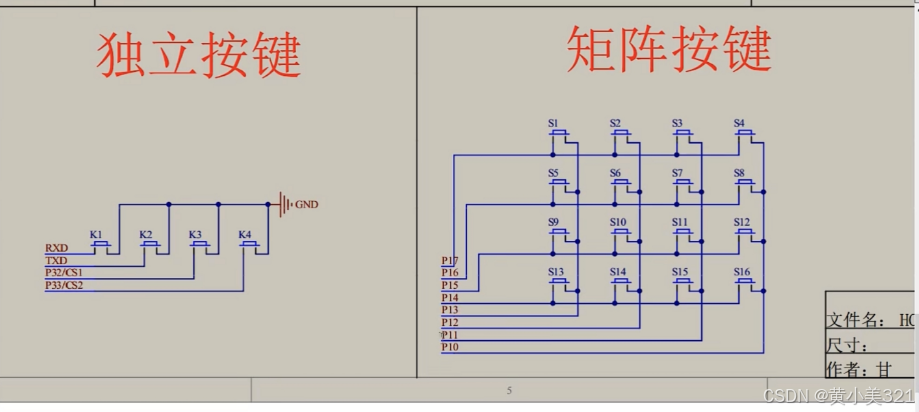

1.矩阵键盘原理图

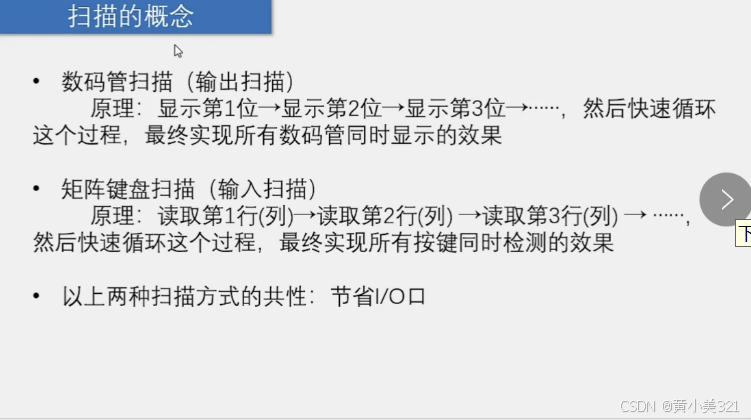

矩阵键盘的使用和独立键盘类似，但是和数码管扫描一样，要进行输入扫描，按行扫描会导致蜂鸣器有声音，所以采用按列扫描。
