数据库系统概论 医院E-R图

某医院的住院管理信息系统中需要下述信息。

科室：科室名，科室地址，科室电话

病房：病房号，床位号，科室名

医生：工作证号，姓名，职称，科室名，性别，年龄

住院病人：姓名，性别，身份证号

其中，一个科室可以有多位医生，有且仅有一个科室主任领导其他医生，一个医生只属于一个科室。一个病房只属于一个科室，一个科室有多个病房，一个病房只属于一个科室。一个医生可以负责治疗多位住院病人，一位住院病人可以同时由多名医生诊治，其中有一位为主治医生。

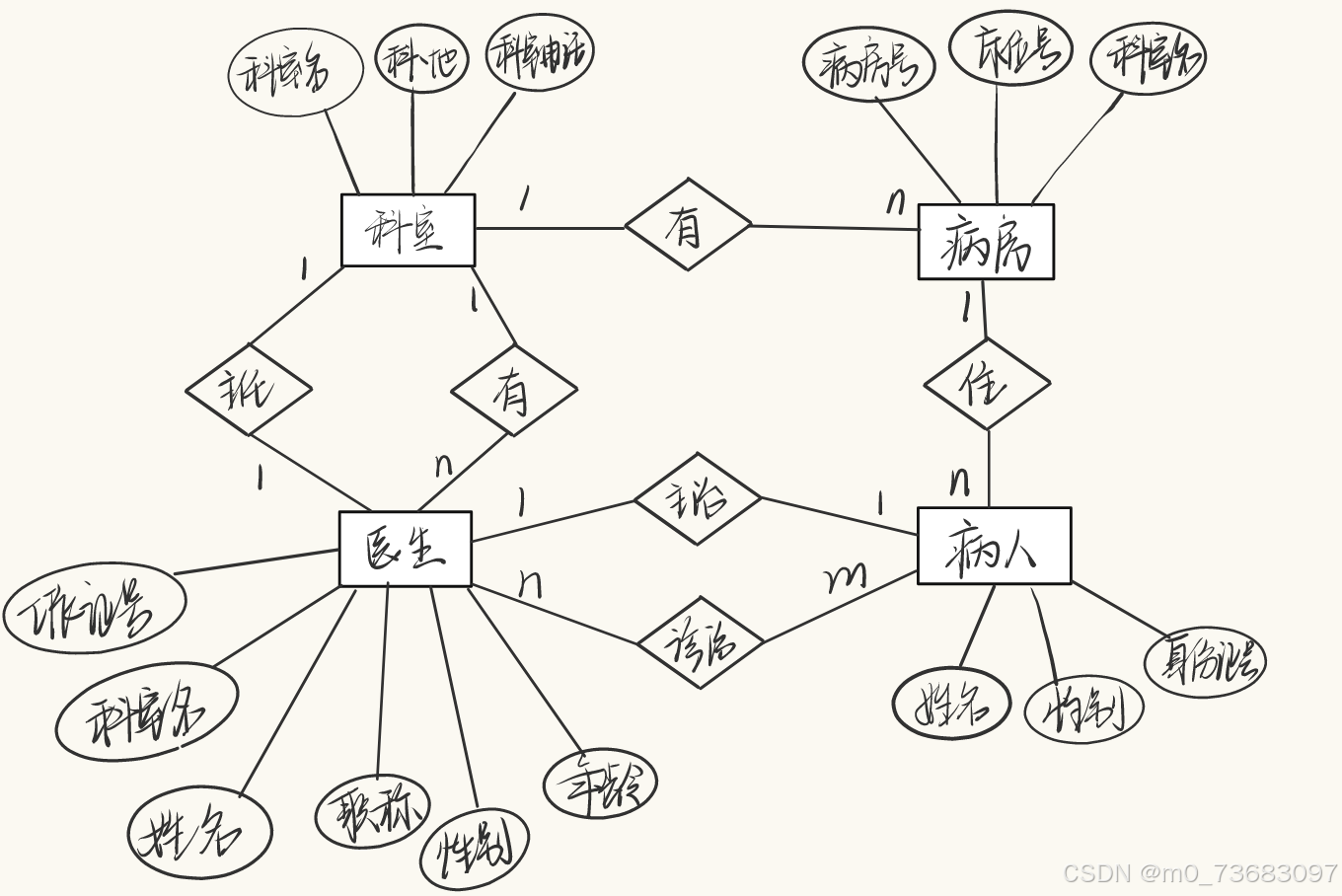

请用E-R图描述该住院管理信息系统的概念模型。

有人看一下，这个图是这样画的吗？
