proteus仿真的信号发生器简单使用

已于 2024-05-23 15:27:33 修改
阅读量1.3w 收藏 76
点赞数 17
分类专栏： 单片机 文章标签： proteus
于 2024-04-22 00:52:00 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_73707679/article/details/138050974
版权

使用信号发生器产生方波信号，并由51通过数码管显示频率

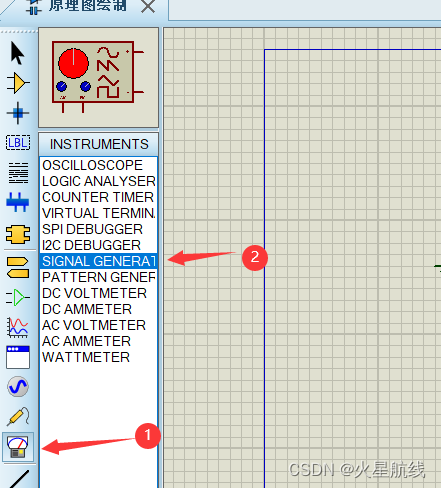

1.添加信号发生器

在这里插入图片描述

2.基础连线

正极接引脚口（中断INT0，采用下降沿读取方波信号【这里按个人需求】）
负极接地
下面的AM和FM不用管
![在这里插入图片描述](https://img-blog.csdnimg.cn/direct/562b4533e9f0414f931198fcb8162bfa.png

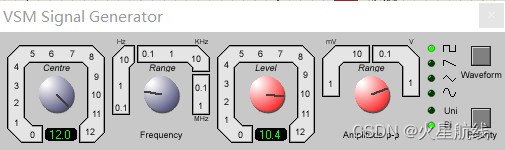

3.直接运行已导入程序的仿真，在弹出的下图选择频率、幅度、波形种类

在这里插入图片描述
上图按钮均可调节
第一和第二个灰色旋钮调频率
【第一个是倍数，第二个是基值且选择单位hz/khz/mhz，两个值相乘就是最终频率】；

第三第四个红的调幅度【这里3.4.我用不到】
【更新：第三个按钮也用到了，信号幅度要调高一点，太小的话检测不到下降沿】

最右侧
上边的灰色按钮waveform是波形选择【选择方波，绿色指示灯对应所选波形】
下边的灰色按钮polarity 是极性选择

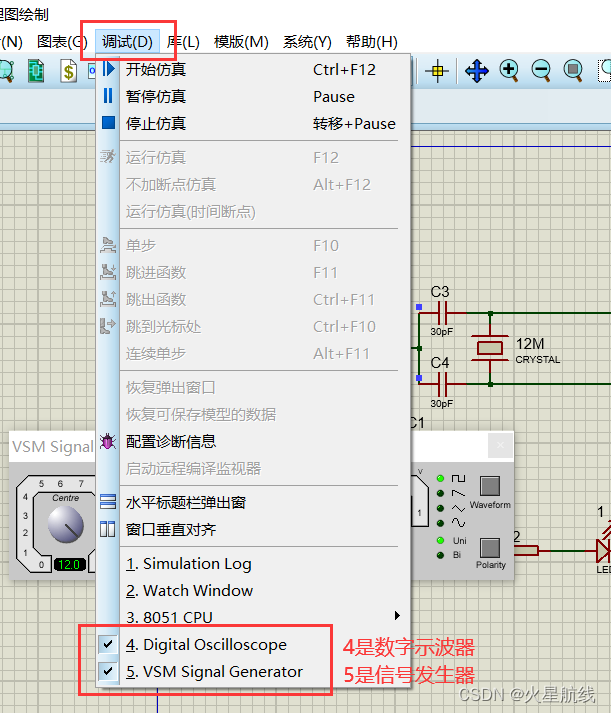

【补充：若运行程序后没有弹出该界面，可点击上栏【调试】找到信号发生器的选项，点击即可】
如下：
顶顶顶烦烦烦

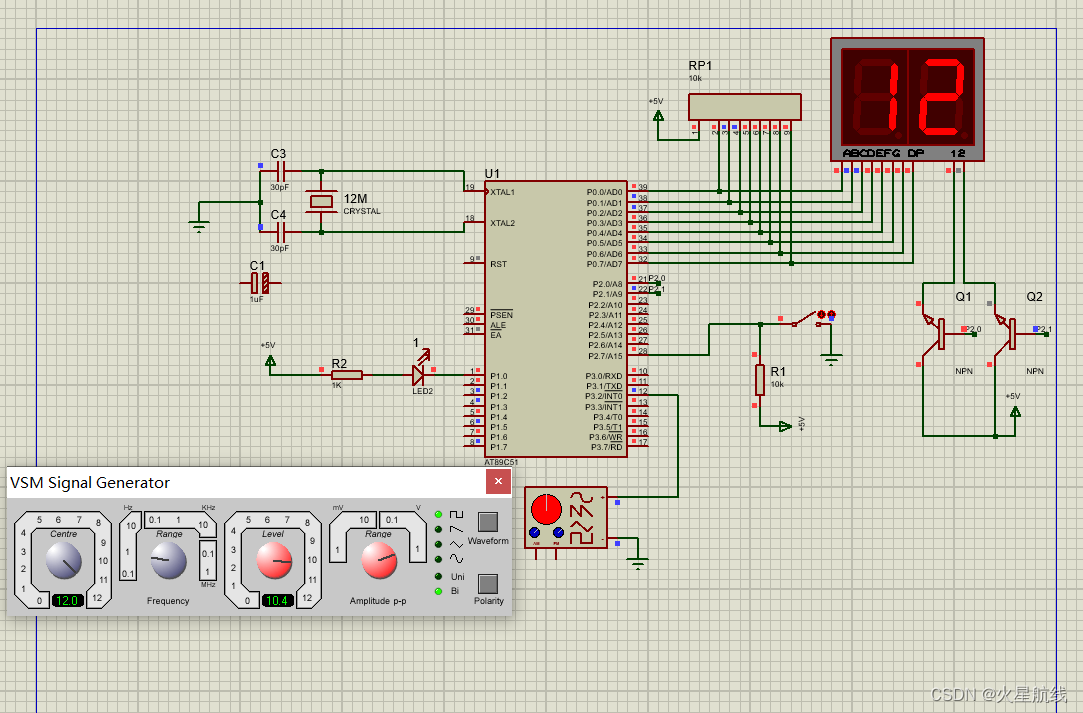

4.最终效果

信号发生器输出12HZ的方波 ，显示12HZ频率
在这里插入图片描述

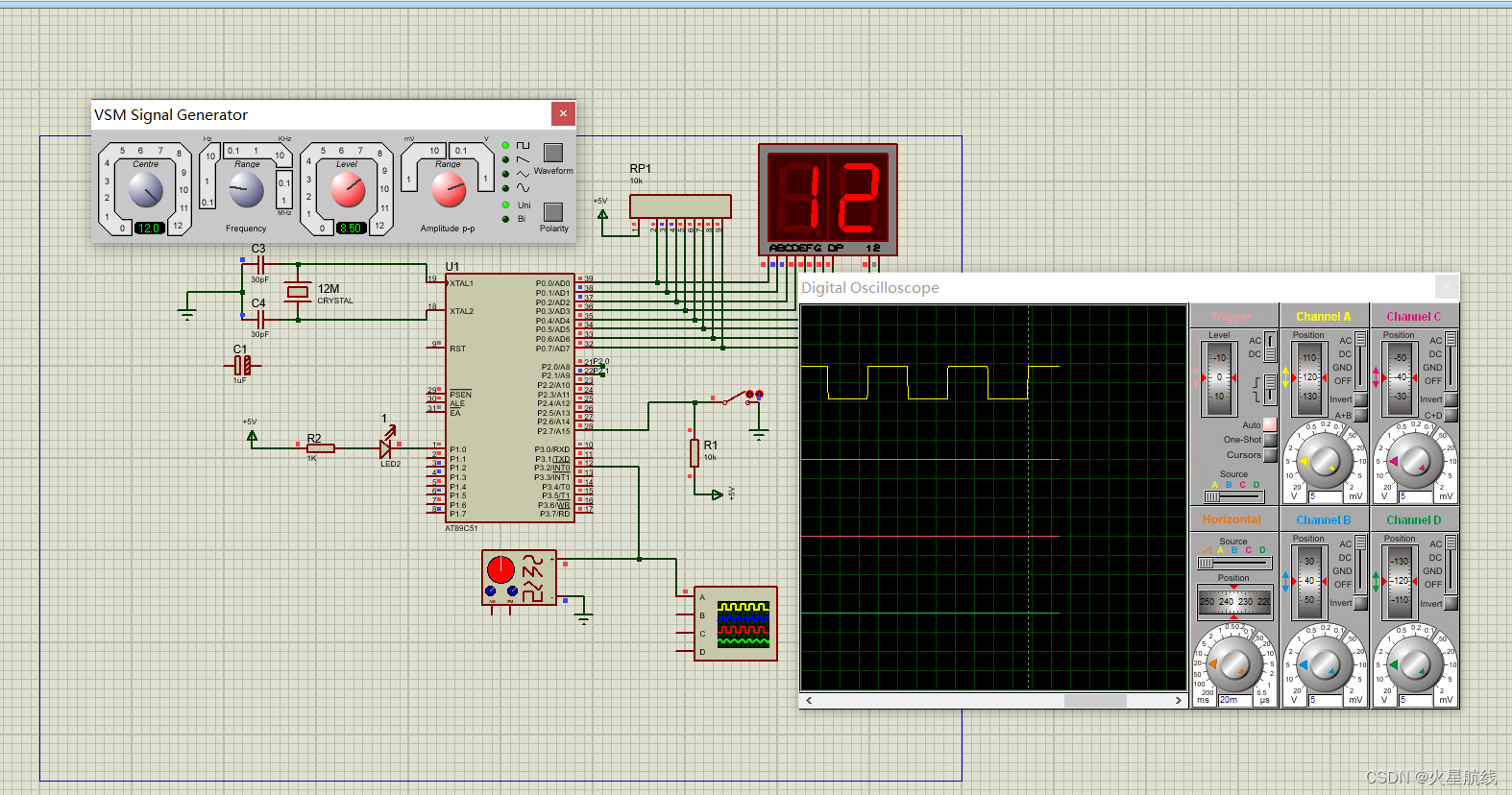

也可以加个示波器显示该波形
请添加图片描述
参考文章：https://www.proteus8.cn/proteus/Proteus/402207.html
