【华为ensp】ACL配置实验

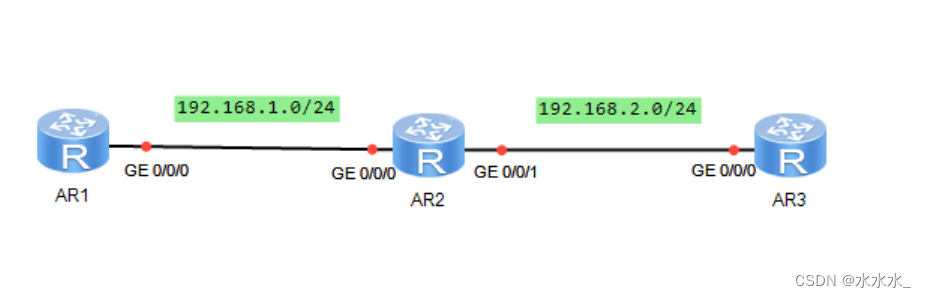

实验拓扑

实验需求

1. R1不能访问R3（配置基础ACL），R1往右走所有流量全部中断。
2. R1不能访问R3（配置高级ACL），但可以正常访问其他设备。
3. R1不能ping通R3（配置高级ACL），但是可以telnetR3，并且可以正常访问其他设备。

实验步骤

1. R1不能访问R3（基础ACL），R1往右走所有流量全部中断。

        （1）分别配置路由器接口IP。

[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 192.168.1.1 24

[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip add 192.168.1.2 24
[R2-GigabitEthernet0/0/0]int g0/0/1
[R2-GigabitEthernet0/0/1]ip add 192.168.2.2 24

[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip add 192.168.2.3 24

        （2）运行ospf使区域互通。

[R1]ospf
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255

[R2]ospf
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255

[R3]ospf
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255

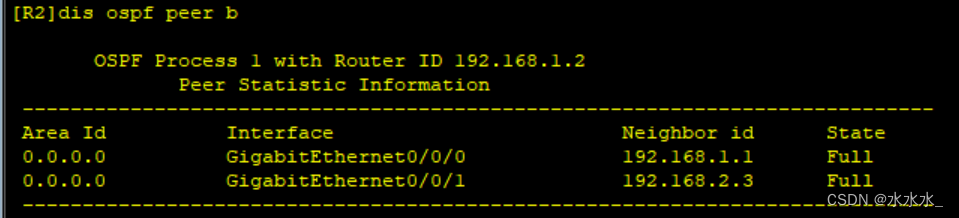

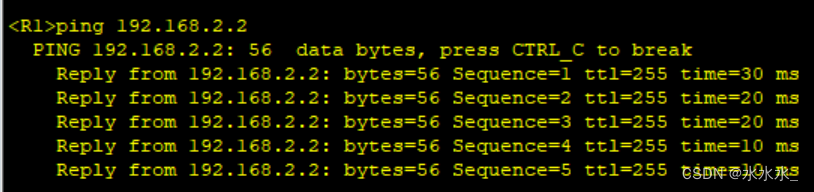

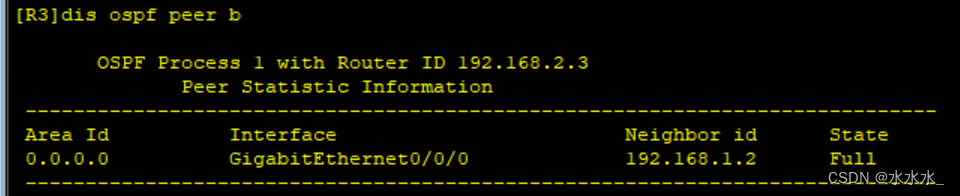

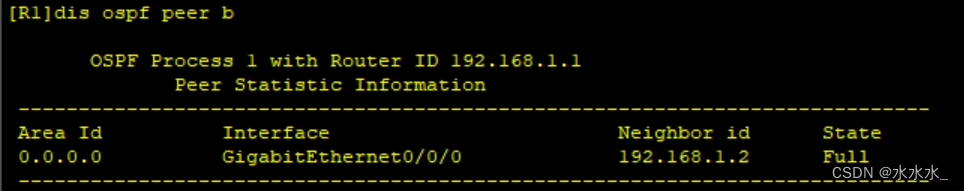

        使用命令display ospf peer brief,查看ospf的邻居关系。当邻居关系表中的State为Full时，表示邻居关系建立完毕。此时在R1上pingR3，测试连通性。

（3）在R2上配置基础acl。

[R2]acl 2000        //基础acl编号为2000-2999
[R2-acl-basic-2000]rule deny source 192.168.1.1 0        //配置基础acl，拒绝源IP为192.168.1.1的所有流量
[R2-GigabitEthernet0/0/0]traffic-filter inbound acl 2000 //在接口上应用acl规则

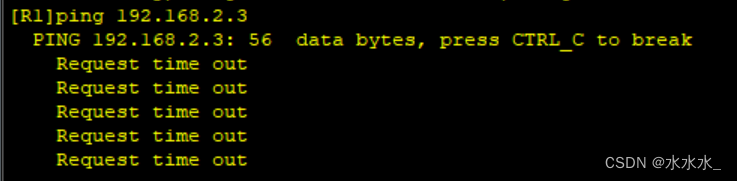

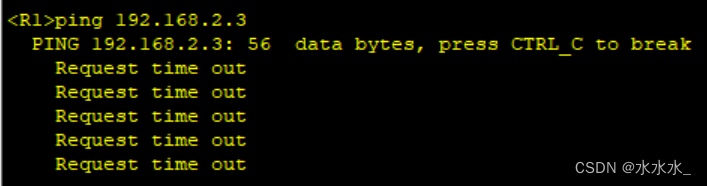

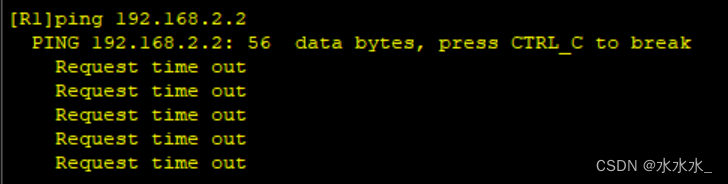

验证：

2. R1不能访问R3（配置高级ACL），但可以正常访问其他设备。

（1）在R2上重新配置高级acl。

先在R2系统视图中使用命令undo acl all或者undo acl 2000清除相应的acl，接口上的acl在接口视图使用命令undo traffic-filter inbound/outbound清除。

[R2]acl 3000
[R2-acl-adv-3000]rule deny ip source 192.168.1.1 0 destination 192.168.2.3 0
[R2-acl-adv-3000]int g0/0/0
[R2-GigabitEthernet0/0/0]traffic-filter inbound acl 3000

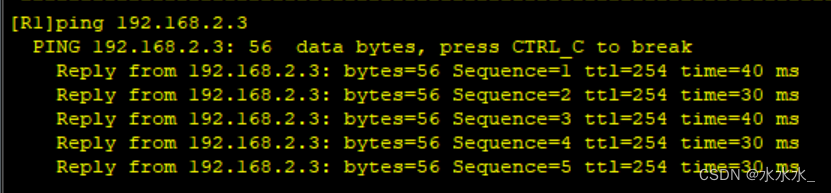

（2）测试

3 .R1不能ping通R3，但是可以telnetR3，可以正常访问其他设备。

        （1）开启R3的telnet服务（aaa模式）。

[R3]user-interface vty 0 4
[R3-ui-vty0-4]authentication-mode aaa
[R3-ui-vty0-4]aaa
[R3-aaa]local-user admin password cipher 123456
[R3-aaa]local-user admin service-type telnet
[R3-aaa]local-user admin privilege level 15

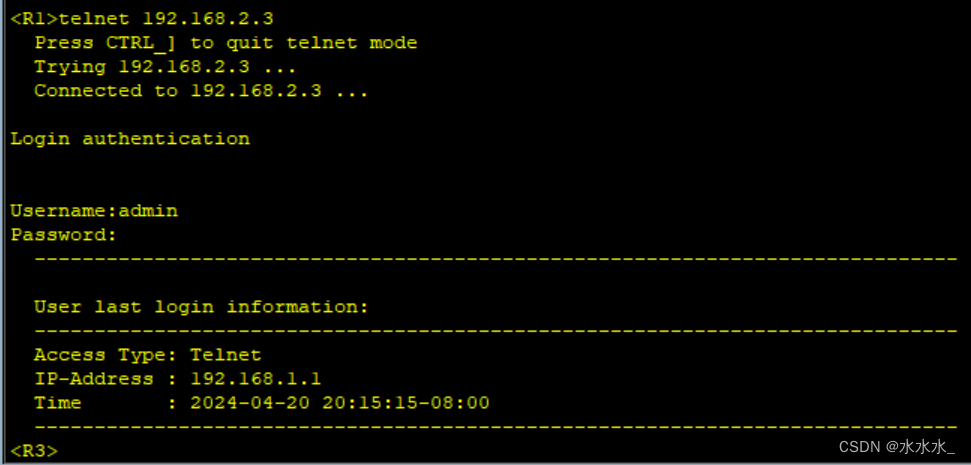

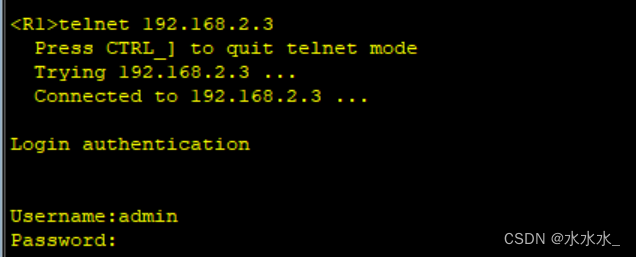

在R1上telnetR3，可以正常登录。

        （2）在R2上配置高级 ACL，使得 R1不能ping通R3，但可以telnetR3,而且可以正常访问其他设备。

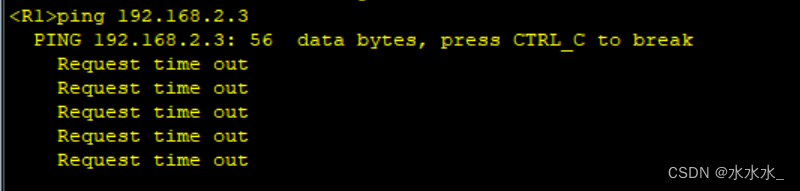

由于ping命令基于ICMP协议，所以此处我们拒绝ICMP协议的流量，ping命令自然失效。

[R2]acl 3001
[R2-acl-adv-3001]rule deny icmp source 192.168.1.1 0 destination 192.168.2.3 0
[R2-acl-adv-3001]int g0/0/1
[R2-GigabitEthernet0/0/1]traffic-filter outbound acl 3001
