一、软件SPI和硬件SPI的区别

🍏软件SPI：用IO模拟SPI时序，这个模拟过程全部是CPU在负责执行，为了其稳定的存取数据，你可能会插入软件延时，这个时间在读取数据量不大的情况下并不明显，但是基本上你在读取过程中，其他非中断非异常程序是无法得到执行。

🍎硬件SPI：首先这个数据存道储的过程是不需要CPU参与得，程序中配置好SPI的访问时序，开启中断，CPU就可以在中断函数中搬移数据，省下了软件模拟IO得存取时间。
仔细研究就会发现，CPU在进行SPI中断服务程序还版是需要耽误时间得，这个过程在大数据量传输中还是很耗时，

ARM中Cortex-M3内核得处理器在硬件SPI上加入了DMA，这个DMA直接从SPI的数据寄存器，软件配置好DMA之后，基本上整个传输都不要权CPU参与，软件设计得好的话，整个数据传输都不要CPU参与，此时CPU就可以做更多其他有意义的事了。

🀄上文介绍过软件SPI的收发，这次来看下硬件SPI的收发

这个是字节的发送和读取，所以不需要像软件SPI那样循环发送8个位

//SPIx 读写一个字节
//TxData:要写入的字节
//返回值:读取到的字节
u8 SPI1_ReadWriteByte(u8 TxData)
{
	u8 retry=0;
	while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_TXE) == RESET) //检查指定的SPI标志位设置与否:发送缓存空标志位
		{
		retry++;
		if(retry>200)return 0;
		}
	SPI_I2S_SendData(SPI1, TxData); //通过外设SPIx发送一个数据
	retry=0;

	while (SPI_I2S_GetFlagStatus(SPI1, SPI_I2S_FLAG_RXNE) == RESET) //检查指定的SPI标志位设置与否:接受缓存非空标志位
		{
		retry++;
		if(retry>200)return 0;
		}
	return SPI_I2S_ReceiveData(SPI1); //返回通过SPIx最近接收的数据
}

二、 W25Q64简介

🍉 W25Q64（64Mbit）是为系统提供一个最小的空间、引脚和功耗的存储器解决方案的串行FLASH存储器。25Q系列比普通的串行FLASH存储器更灵活，性能更优越。基于双倍/四倍的SPI，它们能够可以立即完成提供数据给RAM，包括声音、文本和数据。

🍇 W25Q64由每页256字节组成，每页的256字节用一次页编程指令即可完成。每次可以擦除16页（一个扇区），128页（32KB块），256页（64KB块）和全片擦除。

🍓 W25Q64的内存空间结构：一页256字节，4k（4096字节）为一个扇区，16个扇区为一块，总容量为8M字节，共有128个块即2048个扇区。SPI最高支持80MHZ，当使用快读双倍/四倍指令时，相当于双倍输出时最高速率160MHZ，四倍输出时最高速率320MHZ。

🔔特点：

标准、双倍和四倍SPI
高性能串行FLASH存储器
灵活的4KB扇区结构

统一的扇区擦除和块擦除，一次编程256字节，至少100000写/擦除周期，数据保存20年。

高级的安全特点
低功耗、宽温度范围

单电源2.7~3.6V，工作电流4mA，-40℃~85℃工作。

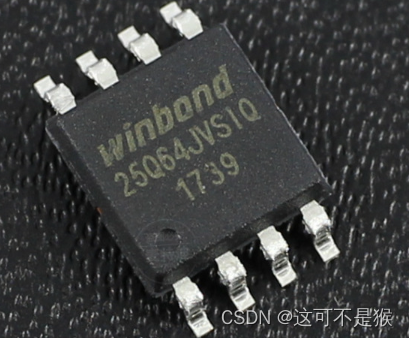

💢封装

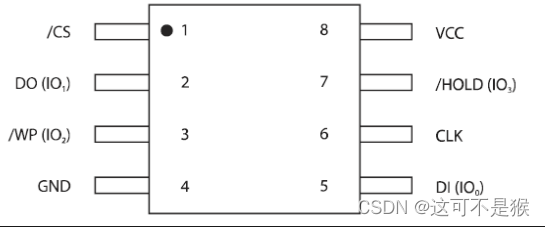

🌀引脚描述

引脚编号	引脚名称	I/O	功能
1	/CS	I	片选端输入
2	DO(IO1)	I/O	数据输出
3	/WP(IO2)	I/O	写保护输入
4	GND		地
5	DI(IO0)	I/O	数据输入
6	CLK	I	串行时钟输入
7	/HOLD(IO3)	I/O	保持端输入
8	VCC		电源

1.1 片选端（/CS）

SPI片选（/CS）引脚使能和禁止芯片操作。当/CS为高电平时，芯片未被选择，串行数据输出（IOx）引脚为高阻态，芯片处于待机状态下的低功耗，除非芯片内部在擦除。当/CS变成低电平，芯片功耗将增长到正常工作，能够从芯片上读写数据。上电后，在接收新的指令前，/CS必须由高电平变成低电平。

1.2 串行数据输入输出（DI、DO）

标准的 SPI 传输用单向的 DI（输入）引脚连续的写命令、地址或者数据在串行时钟（CLK）的上升沿时写入到芯片内。标准的SPI 用单向的 DO（输出）在 CLK 的下降沿从芯片内读出数据或状态。

1.3 写保护（/WP）

写保护引脚（/WP）用来保护状态寄存器。和状态寄存器的块保护位（SEC、TB、BP2、BP1 和BP0）和状态寄存器保护位（SRP）对存储器进行一部分或者全部的硬件保护。/WP 引脚低电平有效。当状态寄存器 2 的 QE 位被置位了，/WP 引脚（硬件写保护）的功能不可用，被用作了 IO2。

1.4 保持端（/HOLD）

当/HOLD 引脚是有效时，允许芯片暂停工作。在/CS 为低电平时，当/HOLD 变为低电平，DO 引脚将变为高阻态，在 DI 和 CLK 引脚上的信号将无效。当/HOLD 变为高电平，芯片恢复工作。/HOLD功能用在当有多个设备共享同一 SPI 总线时。/HOLD 引脚低电平有效。当状态寄存器 2 的 QE 位被置位了，/ HOLD 引脚的功能不可用，被用作了 IO3。

1.5 串行时钟（CLK）

串行时钟输入引脚为串行输入和输出操作提供时序。设备数据传输是从高位开始，数据传输的格式为 8bit,数据采样从上升沿开始。

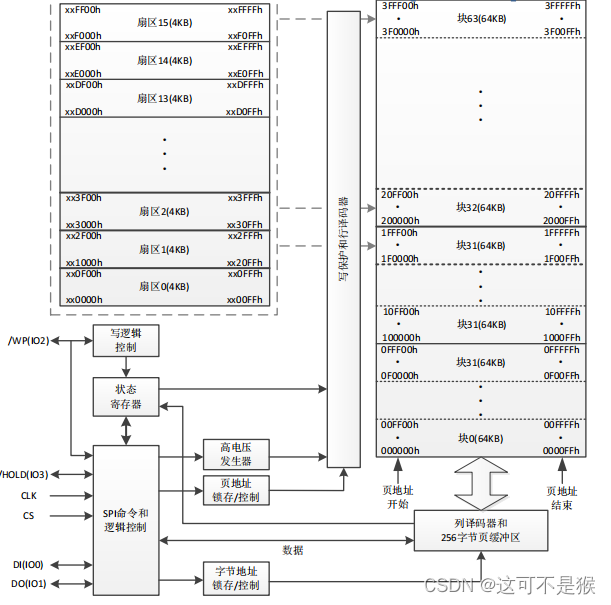

1.6 结构框图

三、SPI 通信

有关SPI的介绍已经在上两篇文章介绍了，我这就不说了，直接上配置代码

1.配置SPI初始化

IO，SPI结构体变量定义
使能IO、SPI时钟
映射SPI引脚,CS不用
IO参数配置，初始化
SPI参数配置，初始化
SPI使能
拉高CS

/*******************************************
*@函数名    : W25Q64_Init
*@函数功能  : W25Q64初始化---SPI1
*@函数参数  :  None
*@Data    2023-09-11
*@函数返回值: None
*@函数描述  : PA4--CS  PA5--SCK  PA6--MISO  PA7--MOSI
*********************************************/
void W25Q64_Init(void)
{
	//结构体变量创建
	GPIO_InitTypeDef GPIO_InitStructure;
	SPI_InitTypeDef SPI_InitStructure;
	//使能GPIO时钟
	RCC_AHB1PeriphClockLPModeCmd(RCC_AHB1Periph_GPIOA,ENABLE);
	//使能SPI时钟
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_SPI1,ENABLE);
	//映射SPI1引脚 PA7   PA5   PA6
	GPIO_PinAFConfig(GPIOA,GPIO_PinSource5,GPIO_AF_SPI1);
	GPIO_PinAFConfig(GPIOA,GPIO_PinSource6,GPIO_AF_SPI1);
	GPIO_PinAFConfig(GPIOA,GPIO_PinSource7,GPIO_AF_SPI1);
	//GPIO参数配置--配置 SPI引脚: SCK、MISO、MOSI
	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_AF;       //复用模式
	GPIO_InitStructure.GPIO_OType=GPIO_OType_PP;     //推挽输出
	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_5 | GPIO_Pin_6 |GPIO_Pin_7;
	GPIO_InitStructure.GPIO_PuPd=GPIO_PuPd_UP;       //上拉
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_100MHz;
	GPIO_Init(GPIOA,&GPIO_InitStructure);
	//CS 片选---PC7
	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_OUT;		//普通模式
	GPIO_InitStructure.GPIO_OType=GPIO_OType_PP;	//推挽输出
	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_7;
	GPIO_InitStructure.GPIO_PuPd=GPIO_PuPd_UP;		//上拉
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_100MHz;
	GPIO_Init(GPIOC,&GPIO_InitStructure);
	W25Q64_CS_HIGH;                                 // CS引脚拉高：停止信号
	//SPI1参数配置
	SPI_InitStructure.SPI_BaudRatePrescaler=SPI_BaudRatePrescaler_2;//波特率预分频值
	SPI_InitStructure.SPI_CPHA=SPI_CPHA_2Edge;//串行时钟进行偶次采样
	SPI_InitStructure.SPI_CPOL=SPI_CPOL_High;//时钟空闲为高电平---模式3-上升沿采集数据
	SPI_InitStructure.SPI_CRCPolynomial=7;//CRC值计算多项式--7--复位值
	SPI_InitStructure.SPI_Direction=SPI_Direction_2Lines_FullDuplex;//SPI双向全双工
	SPI_InitStructure.SPI_DataSize=SPI_DataSize_8b;//8位数据帧
	SPI_InitStructure.SPI_FirstBit=SPI_FirstBit_MSB;//数据高位在前
	SPI_InitStructure.SPI_Mode=SPI_Mode_Master;// 主从模式:  1 = 主配置
	SPI_InitStructure.SPI_NSS=SPI_NSS_Soft; // 软件从器件管理 :  1 = 使能软件从器件管理(软件NSS)
	SPI_Init(SPI1,&SPI_InitStructure);
	SPI_Cmd(SPI1,ENABLE);// SPI使能  1 = 使能外设

	readID();//读取芯片
}

2.读写数据

通过接收完成和发送完成两个标志位实现一个字节的发送

*******************************************
*@函数名    : sendByte
*@函数功能  : 发送1字节,返回1字节
*@函数参数  :  data: 数据
*@Data    2023-09-11
*@函数返回值: 返回接收到的字节
*@函数描述  : SPI通信,只一个动作:向DR写入从设命令值,同步读出数据!
写读组合,按从设时序图来. 作为主设,因为收发同步,连接收发送中断也不用开,
*********************************************/
uint8_t sendByte(uint8_t data)
{
    uint16_t retry = 0;

    while (SPI_I2S_GetFlagStatus(SPI1,SPI_I2S_FLAG_TXE) == RESET)      // 等待发送区为空
    {
        retry++;
        if (retry > 1000)    return 0;
    }
    SPI_I2S_SendData(SPI1,data);

    retry = 0;
    while(SPI_I2S_GetFlagStatus(SPI1,SPI_I2S_FLAG_RXNE) == RESET)//等待接收缓存区非空
    {
        retry++;
        if (retry > 1000)    return 0;
    }
    return SPI_I2S_ReceiveData(SPI1);
}

W25Q的指令

👉写使能：0x06

👉禁使能：0x04

👉读状态寄存器指令：0x05

1.CS片选拉低发送指令，CS片选拉高结束读指令结束

2.读状态寄存器指令任何时候都能用

3.高位数据在前，先发送指令，再读取数据

4.时钟有主控控制，读取数据同时，要发送任意得数据给从机。

👉写状态寄存器指令：0x01

CS片选拉低发送指令，CS片选拉高结束写指令结束，片选拉晚或者没有拉高，写入的值将无效
先写使能（0x06）
只有SRP TB BP2 BP1 BP0 可以被写入
TB BP2 BP1 BP0写1的时候只能读，写0才能对块区进行操作

👉读数据命令：0x03

CS片选拉低发送指令，CS片选拉高结束读指令结束
先发送0x03指令，后面跟24位的起始数据地址
只要片选不拉高，就会一直去读取芯片的数据，指导整个芯片数据读取完成

页编程指令：0x02 256字节

CS片选拉低发送指令，CS片选拉高结束读指令结束
先写使能（0x02）
写入之前先把写入的扇区擦除，擦除写0xff

先发送0x02指令，后面跟24位的起始数据地址
注意不要超出一个页的范围（256）个字节，除非写完一个页后把地址改为0
页写指令不能跨页，所以写数据地址要保持256的倍数

👉扇区擦除指令：0x20 擦除4K

CS片选拉低发送指令，CS片选拉高结束读指令结束
先写使能（0x02）
先发送0x20指令，后面跟24位的起始数据地址
CS片选拉高结束写指令，片选拉晚或者没有拉高，写入的值将无效

👉块区擦除指令：0xD8 擦除64K

CS片选拉低发送指令，CS片选拉高结束读指令结束
先写使能（0x02）
先发送0xD8指令，后面跟24位的起始数据地址
CS片选拉高结束写指令，片选拉晚或者没有拉高，写入的值将无效

👉芯片擦除指令：0xC7 擦除8M

CS片选拉低发送指令，CS片选拉高结束读指令结束
先写使能（0x02）
先发送0xC7指令
CS片选拉高结束写指令，片选拉晚或者没有拉高，写入的值将无效

👉读取/制造器件号指令：0x90

CS片选拉低发送指令，CS片选拉高结束读指令结束

先发送0x90指令

发送24位0地址（0x0）
发送8位任意数据产生时钟，接收8位返回ID，高位在前

3.指令发送

👽写使能

void W25QXX_WriteEnable(void)
{
	W25Q64_CS_LOW;
	sendByte(0x06);                  // 命令: Write Enable : 06h
	W25Q64_CS_HIGH;
}

👹写禁能

void W25QXX_WriteDisable(void)
{
	W25Q64_CS_LOW;
	sendByte(0x04);                  // 命令: Write Disable : 04h
	W25Q64_CS_HIGH;
}

👻读状态寄存器，空闲状态

void W25QXX_WaitBusy(void)
{
	W25Q64_CS_LOW ;
    sendByte(0x05);
    while (sendByte(0xFF) & 1) {}
    W25Q64_CS_HIGH ;
}

👦擦除扇区

void W25QXX_EraseSector(uint32_t addr)
{
	 addr = addr * 4096;        // 从第几扇区开始
	 W25QXX_WriteEnable();		//写使能
	 W25QXX_WaitBusy();			//等待空闲
	 W25Q64_CS_LOW;				//拉低
	 sendByte(0x20);			//发送扇区擦除指令
	 sendByte((uint8_t)(addr >> 16));//发送24位地址的最高8位
     sendByte((uint8_t)(addr >> 8));//发送24位地址的中间8位
     sendByte((uint8_t)addr);//发送24位地址的最低8位
	 W25Q64_CS_HIGH;				//拉高
	 W25QXX_WaitBusy();			//等待空闲
     printf("\r\n擦除完成！\r\n");
}

👧页写

//SPI在一页(0~65535)内写入少于256个字节的数据--分扇区写进去
//在指定地址开始写入最大256字节的数据
//pBuffer:数据存储区
//WriteAddr:开始写入的地址(24bit)
//NumByteToWrite:要写入的字节数(最大256),该数不应该超过该页的剩余字节数!!!
void W25QXX_Write_Page(u8* pBuffer,u32 WriteAddr,u16 NumByteToWrite)
{
 	u16 i;
    W25QXX_WriteEnable();                  		//SET WEL
	W25QXX_WaitBusy();
	W25Q64_CS_LOW ;                            	//使能器件
    sendByte(0x02);      						//发送写页命令
    sendByte((u8)((WriteAddr)>>16)); 	//发送24bit地址
    sendByte((u8)((WriteAddr)>>8));
    sendByte((u8)WriteAddr);
    for(i=0;i<NumByteToWrite;i++)sendByte(pBuffer[i]);//循环写数
	W25Q64_CS_HIGH ;                            	//取消片选
	W25QXX_WaitBusy();					   		//等待写入结束
}

🙅无校验写

/***********************************函数5.7****************************************************/
//无检验写SPI FLASH
//必须确保所写的地址范围内的数据全部为0XFF,否则在非0XFF处写入的数据将失败!
//具有自动换页功能
//在指定地址开始写入指定长度的数据,但是要确保地址不越界!
//pBuffer:数据存储区
//WriteAddr:开始写入的地址(24bit)
//NumByteToWrite:要写入的字节数(最大65535)
//CHECK OK
void W25QXX_Write_NoCheck(u8* pBuffer,u32 WriteAddr,u16 NumByteToWrite)
{
	u16 pageremain;
	pageremain=256-WriteAddr%256; //单页剩余的字节数
	if(NumByteToWrite<=pageremain)pageremain=NumByteToWrite;//不大于256个字节
	while(1)
	{
		W25QXX_Write_Page(pBuffer,WriteAddr,pageremain);
		if(NumByteToWrite==pageremain)break;//写入结束了
	 	else //NumByteToWrite>pageremain
		{
			pBuffer+=pageremain;
			WriteAddr+=pageremain;

			NumByteToWrite-=pageremain;			  //减去已经写入了的字节数
			if(NumByteToWrite>256)pageremain=256; //一次可以写入256个字节
			else pageremain=NumByteToWrite; 	  //不够256个字节了
		}
	};
}

💁读取数据

/************************************函数5.10**************************************************************
* 函 数 名 : W25QXX_ReadDatas
* 功能说明 : 读取数据
* 形    参 : buffer：数据缓存区，addr：开始读取的地址(24bit)，num_data:要读取的字节数(最大32768)
* 返 回 值 : 无
* 备    注 : 无   指令---03H
*********************************************************************************************************/
void W25QXX_ReadDatas(uint8_t *buffer,uint32_t addr, uint16_t num)
{
	W25Q64_CS_LOW ;
    sendByte(0x03);                     // 发送读取命令 03h
    sendByte((uint8_t)(addr >> 16));
    sendByte((uint8_t)(addr >> 8));
    sendByte((uint8_t)addr);
    for (uint32_t i = 0; i < num; i++)
    {
        buffer[i] = sendByte(0xFF);
    }
    W25Q64_CS_HIGH ;
}

👮读取设备ID

/****************************************函数5.11***********************************************************
* 函 数 名 : W25QXX_ReadID
* 功能说明 : 读器件ID号
* 形    参 : 0XEF17,表示芯片型号为W25Q128
* 返 回 值 : 0XEF13,表示芯片型号为W25Q08  0XEF14,表示芯片型号为W25Q16
* 备    注 : 0XEF15,表示芯片型号为W25Q32  0XEF16,表示芯片型号为W25Q64
*********************************************************************************************************/
uint32_t readID(void)
{
    uint16_t Temp = 0;
    W25Q64_CS_LOW;
    sendByte(0x90);//发送读取ID命令
    sendByte(0x00);
    sendByte(0x00);
    sendByte(0x00);
    Temp |= sendByte(0xFF) << 8;
    Temp |= sendByte(0xFF);
    W25Q64_CS_HIGH;

    xW25Q64.FlagInit  = 1; //字库判断，防止被擦除
	if(Temp==W25Q64)  //0XEF16
	{
		sprintf((char *)xW25Q64.type, "%s", "W25Q64");
	}
	else
	{
		sprintf((char *)xW25Q64.type, "%s", "Flash设备失败 !!!");
        xW25Q64.FlagInit = 0;
		printf("读取到的错误型号数据：%x\r\n", Temp);
	}
    if (xW25Q64.FlagInit == 1)
        printf("Flash存储 检测...  ID为：0x%x      型号:%s\r\n",Temp ,xW25Q64.type);
    else
        printf("数据存储检测：           型号读取错误，设备不可用!\r\n");
    return Temp;
}

四、字库烧写

/*********************************************************************************************************
* 函 数 名 : USART1_W25QXX
* 功能说明 : 通过串口往W25Q烧写数据
* 形    参 : sector：起止扇区编号，n：准备写入的数据占据的扇区个数
* 返 回 值 : 无
* 备    注 : 无
*********************************************************************************************************/
void USART1_W25QXX(uint16_t sector,uint16_t n)
{
	uint8_t buf;//缓冲区
	uint16_t i;
	uint32_t addr = sector * 4096;
	  //擦除数据
    for(i=0;i<n;i++)
    {
        W25QXX_EraseSector(sector+i); //删除扇区数据
    }
	USART_ITConfig(USART1,USART_IT_RXNE,DISABLE);//关闭串口中断
	USART_ITConfig(USART1,USART_IT_IDLE,DISABLE);//关闭空闲中断
	while(1)
	{
		 if(USART_GetFlagStatus(USART1, USART_FLAG_RXNE))
		 {
			 buf=USART_ReceiveData(USART1);
			 W25QXX_Write_shaoxie(&buf,addr++,1);
			 printf("写入成功\r\n");
		 }
	}
}

根据字库的大小，计算需要写的扇区，一个扇区占4K的数据，256K的字库，需要64个扇区的空间，所以需要写64个扇区。，烧写之前先擦除数据

烧写二进制文件，bin为后缀的

读取字库的字

W25QXX_ReadDatas(New_Ch,((buf[j]-0xA1)*94+(*(&buf[j]+1)-0xA1))*32+(num*4096),32);

buf:表示你要读取的字

num:你烧写的字库的扇区起始位置
