（04730）电路分析基础之电源元件

实际电源有蓄电池、发电机等。电压源、电流源是从实际电源抽象得到的电路模型。 受控源反映了电路某支路的电压或电流对另一支路的电压或电流的控制功能。

独立电源

独立电源就是电压源的电压(电流源的电流)一定，与流过的电流(两端的电压)无关的元件，也与其他支路的电流电压无关。独立电源分为独立电压源和独立电流源。

独立电压源

定义

独立电压源也称理想电压源，是一个理想的二端元件，其端电压为定值或给定的时间函数，与流过的电流无关。

恒压源是输出电压为直流时的理想电压源。

理想电压源的两个基本性质 ：

① 电源两端的电压是给定值或给定的时间函数。

② 输出电流是由外电路与电压源共同决定的。

元件符号与图形

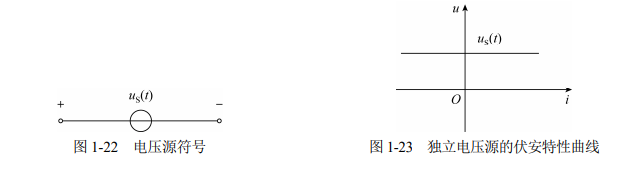

电压源的图形符号如图 1-22 所示。端电压 US(t)为定值或给定的 时间函数，与流过的电流无关。

伏安特性曲线

独立电压源的伏安特性曲线如图1-23 所示。它的电压为给定的时间函数，与流过的电流无关，是平行于电流轴的一条直线。

说明

① 电压源为一种理想模型。

② 与电压源并联的元件，其端电压为电压源的值。

③ 电压源的功率从理论上来说可以为无穷大。

独立电流源

定义

独立电流源也称理想电流源，是一个理想的二端元件，其电流为定值或给 定的时间函数，与其端电压无关。

恒流源是输出电流为直流时的理想电流源。

理想电流源的两个基本性质：

① 输出电流是给定值或给定的时间函数，其电流是任意的。

② 端电压是由外电路与电流源共同决定的。

元件符号与图形

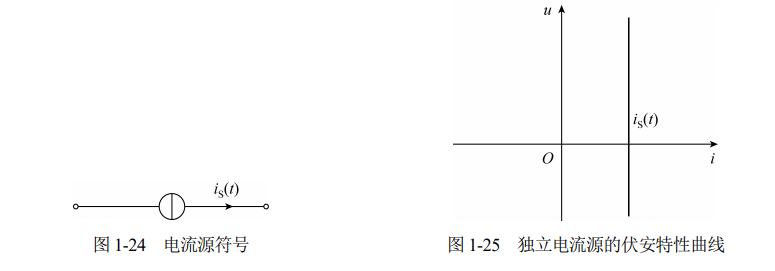

电流源的图形符号如图 1-24 所示。电流 Is(t)为定值或给定的时 间函数，与其端电压无关。

伏安特性曲线

独立电流源的伏安特性曲线如图1-25 所示。它的电流为给定的时 间函数，与端电压无关，是平行于电压轴的一条直线。

说明

① 电流源为一种理想模型。

② 与电流源串联的元件，流过其的电流为电流源的值。

③ 电路中所含的电源均为直流电源时，电路称为直流电路。直流电路中的电量用大写字母表示。

受控电源

定义

电压或电流的大小和方向不是给定的时间函数，而是受电路中某处的电压(或电流)控制的电源，称为受控电源。

元件符号

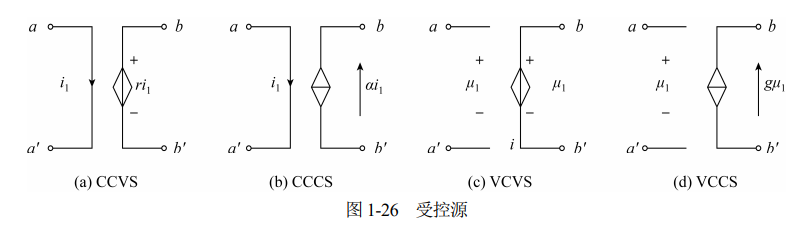

受控源是从晶体管、电子管电路中总结出来的一种双口元件模型。图 1-26 所示为 4 种受控源的符号，分别为电流控制电压源 CCVS、电流控制电流源 CCCS、电压控制电压源 VCVS、电压控制电流源 VCCS。

伏安关系

每一种线性受控源可由线性方程式来表示。

电压控制电压源 VCVS：u2=μu1，μ 为转移电压比。

电流控制电压源 CCVS：u2=γi1，γ 为转移电阻。

电压控制电流源 VCCS：i2=gu1，g 为转移电导。

电流控制电流源 CCCS：i2=αi1，α 为转移电流比。

受控源用来反映电路中某处的电压或电流能控制另一处的电压或电流这一现象，或表示一处的电路变量与另一处电路变量之间的一种耦合关系。

受控源与独立源的比较

独立源电压(或电流)由电源本身决定，与电路中其他电压、电流无关，而受控源电压(或电流)由控制量决定。

独立源在电路中起“激励”作用，在电路中产生电压、电流，而受控源反映电路中某 处的电压或电流对另一处的电压或电流的控制关系，在电路中不能起“激励”作用。
