在visio2010上利用Forward Engineer插件将ER图导出为SQL语句

visio

一款创建各种类型的图表和流程图，并含有较为丰富的模版，以及一定的编辑功能的软件


visio正向工程

正向工程通常指的是从高级抽象（图）生成具体实现的过程。

Forward Engineering

适用于visio2010版本的插件，功能和他的名字一样：正向工程。


实操

确保已安装了visio2010（更高或更低版本不确定能行）
1. 安装Forward Engineering插件

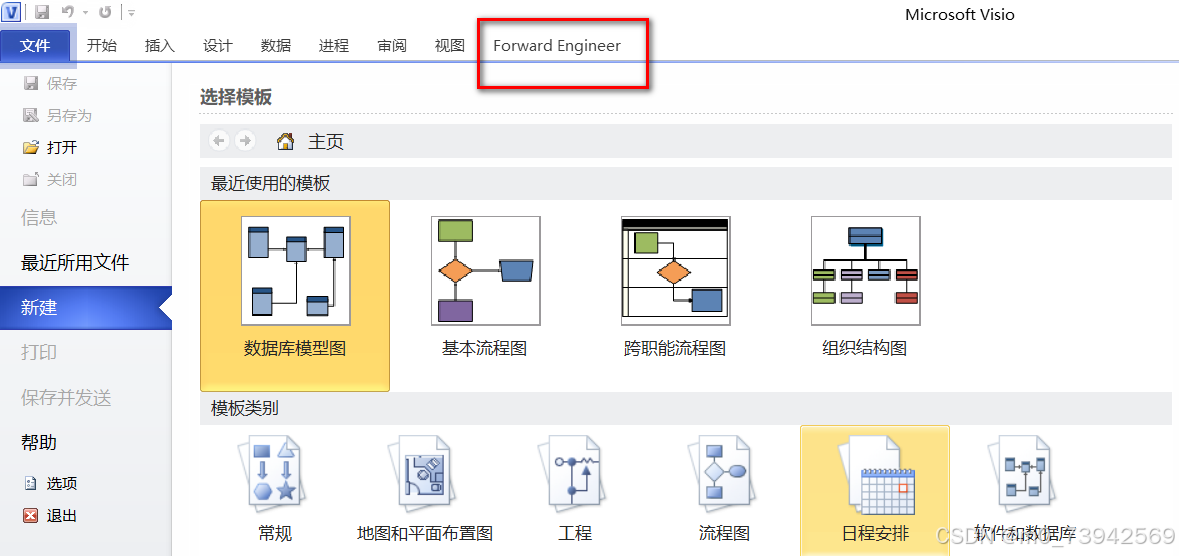

默认安装成功无误后，会在visio的菜单栏里多出一个Forward Engineering的选项卡

2.（以数据库模型图为例）创建E-R图

我这里用反向工程生成一个关于mysql数据库的E-R图

3. Forward Engineering插件使用

第一个用来检测你E-R图的错误

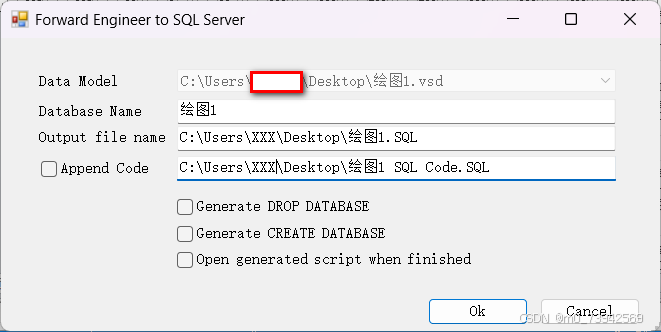

第二个用来生成sql语句

默认生成在桌面上，点击ok，桌面上便会多出一份“绘图1. SQL”，用记事本打开确实是sql语句

补充：如果在安装Forward Engineering插件时报错，提示缺失vstor40x64.exe，则需要先去安装Visual Studio 2010 Tools for Office Runtime

（https://www.microsoft.com/zh-cn/download/details.aspx?id=105522）

之后便可正常安装Forward Engineering
