1、网络层协议

1、ip协议

指的标识不同设备的地址，网卡的ip地址
实现数据包的寻址和转发，寻址就是根据目标Ip这条路来进行转发

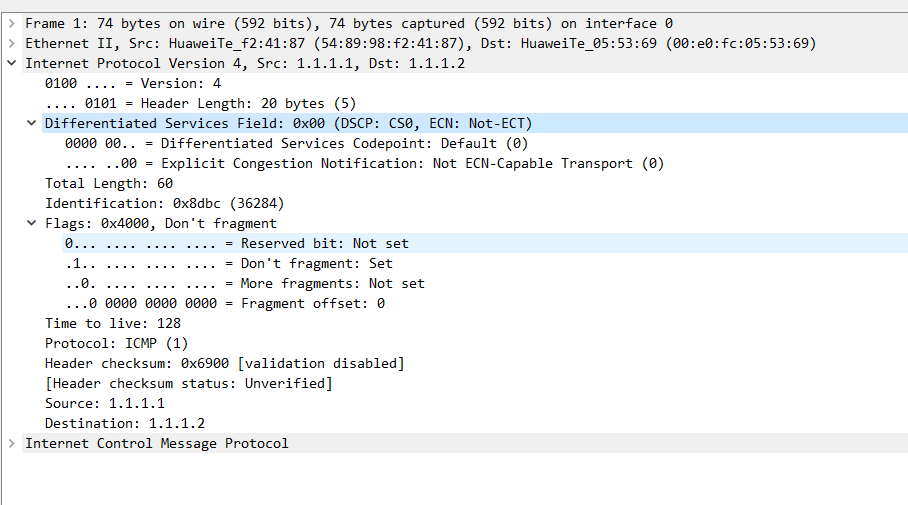

2、ip报文格式

ip头部，最小是20byte，最大是40byte

20个字节包含了以下字段
- ip协议的版本号,4，version
- 包头长度+可选长度的总大小,header length
- 服务类型字段,type of service，做Qos用的，将报文做一个等级分类，等级高的，转发效率就快一点，等级低的，就慢一点，根据优先级来判断，网络优化
- 报文的总长度，就是ip头部，tcp头部，用户数据这些长度
  - 用总长度-ip头部 = 段的大小(用户数据+tcp)
- TTL值，生存时间，源主机到目标主机的时间，默认值64,128,255,每经过一次路由器的话，就会减1，最终为0的时候，就会丢弃，避免了带宽的占用，就是解决了环路产生之后的问题，不能防止环路，只能发生环路之后最终解决的问题
  - 路由环路，就是报文在一系列路由之间进行转发，但是无法到达目的主机
  - ttl值没有到0，会一直环下去
  - 正常情况下，ttl的值不会为0
- protocol,协议号，这个ip报文的上层协议，tcp是6，udp是17，icmp是1，传输的时候，目标端根据这个协议号，就交给对应的协议进程进行处理
- 包头校验格，目标主机算出来的值与原值不同的话，直接进行丢弃
- 源ip地址和目的ip地址
ip分片
- 网络层中的ip，来进行分片，因为从应用层数据下来的数据太长了，所以的话，进行分片传输，在各个链路上面进行传输
1. 分片流程
  - 在一个链路上面规定链路层数据帧的最大长度，称为链路层MTU
  - 就是ip数据包+帧头和帧尾，大于链路层的mtu的话，就将这个数据报文进行分片的操作从而进行传输，适配链路传输的大小
  - 第一个分片包含了完整的传输层协议头，tcp或者udp，后面的分片包含数据部分，不会重复发送传输层的头信息
  - 最后的接受者，进行重组分片的数据
- identification，flags，fragment offset，这三个字段进行ip报文的分片
- identification 标识这一组唯一的id
- Fragment Offset 表示当前分片在原始数据包中的位置,单位是8字节，如果是值为2的话，就是2*8距离原始数据包的距离
1. flags 就是3个位的字段
  - bit0(Reserved bit) 保留未使用,必须为0
  - bit1(DF - Don’t Fragment) ，设置为1 数据包不应被分片，若无法进行传输，则丢弃数据包;0的话则代表可以分片;由上层的应用来决定的
  - bit2(MF - More Fragments) 设置1 ,后面还有更多的分片，就不是最后一个分片;如果是最后一个的话，则设置为0

2、ip地址介绍

1、ip地址基础

作用
- 用于标识一个节点，或者网络设备的接口，网卡上面有地址
- 用于ip报文在网络中寻址

计算

ip地址的长度为32bit，4个字节，总的长度为2^32，所以的话，不够用，每一个都有2个选择，总共有32位，
ipv6,2^128次方，128比特，16个字节，完全够用

点分十进制

11000000 .10101000 .00001010 .00000001 二进制
192.168.10.1 十进制,相乘
有一个非常简单计算，用于简单的计算

128 64 32 16 8 4 2 1

22转换为二进制因为16+4+2=22所以话，对应的话就为1  = 00010110
转换为10进制的话,


# 上面是简单的算法，下面是常用的算法

100转换为二进制的话
# 100-128 不能减，所以为0
# 100-64=36
# 36-32=4，可以减，所以为1
# 到4才能减，所以为1
最后的结果为 01100100

# 转换为10进制的话，1*2^2+1*2^5+1*2^6等于100

ip地址取值范围
- 0.0.0.0~255.255.255.255，也就是32个0或者32个1

2、ip地址的构成,计算

网络部分和主机部分组成
- 网络部分用来标识一个网络，主机部分标识一个网络中的不同主机
- 网络号代表所属的网段，主机号代表网段里面的主机
- 对于不同的网段来说，主机号可以重复的使用
- 子网掩码就是区分ip地址的网络号，从而区分网段

子网掩码

子网掩码的相同，就是相同的网段
有连续的0和1组成
0代表主机位，1代表网络位

192.168.45.120/25 ---

# 进行与运算 1跟1才为1，其余全为0
25 -----  10000000

120 ----  01111000

# 计算值
00000000

得出网络地址为192.168.45.0/25
可用地址为 2^7 - 2(广播地址和网络地址) = 126个可用地址
算出了网络地址，直接将主机位后面全部为1，就能算出广播地址

01111111 = 127

192.168.1.100/16

网络地址为192.168.0.0/16
广播地址为192.168.255.255/16
总的地址数量为2^16
可用的地址数量为2^16-1

172.16.10.80/26

网络地址为172.16.10.64/26
广播地址为172.16.10.127/26

网络地址和广播地址
- 网络地址，主机位全为0
- 广播地址，主机位全为1,网络地址算出来，就可以算出广播地址
- 只要主机位不是全0或者全1的话，其余的都可以用，192.168.1.255/16可以用，因为主机位不全是0或者不全是1，根据子网掩码进行划分

3、ip地址分类

A类地址
- 第一个bit为0，前8位是网络位
- 所以的话,A类地址的范围，0.0.0.0 ~ 127.255.255.255/0
- 全0就是最小，全1就是最大的
B类地址
- 前2个bit位10，前16位为网络位
- 范围，128.0.0.0 ~ 191.255.255.255/16
C类地址
- 前3个bit位110,前24位网络位
- 范围，192.0.0.0 ~ 233.255.255.255/24
D类地址
- 组播地址，前面4个位1110
- 一对多的通信
E类地址
- 前面4个1111
总结
- ABCE类地址，是单播地址，一对一的通信
- 全部都分配完了,2011年
- 在多链路中，一个网段被分配出去了,另外一个链路就不能使用这个分段了，避免主机位重复，但是这样会造成一个原因，就是会造成大量的浪费
- 有类地址，就是根据ip的类别进行地址规划
- 无类地址，没有严格的类的概念，可变长度的子网掩码
- ABC类单播地址中分为公网地址或者私网地址
- 公网地址必须由IANA(分配机制)进行分配,保证在互联网内唯一性
- 私网地址是由用户自行使用,可以重复使用，提高地址的利用率，缓解了公网Ipv4地址不足
- 在同一个私网网络中保证私有地址的唯一性，不同的私有网络可以重复使用私有地址

4、单播地址的特点

一对一的通信的
主机位全为0的主机，是代表的一个网段，不能分配给主机使用，用来区分不同网段的
主机位全为1的主机，是代表的一个广播地址，代表了这个网段的所有主机，所以不能分配给主机使用
之前访问这个广播地址，所有的主机有回应的，就会获得这些活动主机，现在的话不会进行回应，这个就是漏洞攻击;所以的话，现在就是直接进行丢弃即可

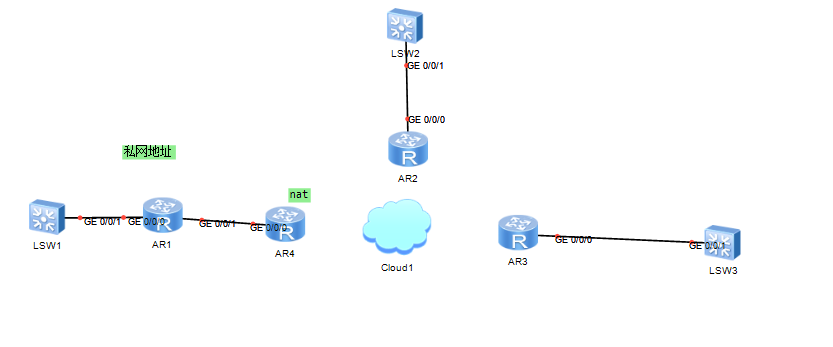

5、地址规划

企业内部的话，私有地址尽量不要在同一个网段，避免冲突，如果2个公司没有通信的要求的话,私网地址可以相同
私网地址，然后通过nat转发可以到公网，通过这个公网进行访问

6、特殊的ip地址

255.255.255.255 广播地址，发往该网段的所有主机，全网广播地址，代表了任意主机，但是路由器不会转发，目标ip为255.255.255.255的广播报文，有限广播地址
默认的情况下，路由器不转发任意的广播地址的报文，用于隔离广播域，路由器的一个接口就是一个广播域
子网广播地址，192.168.1.31/27 ,代表了这个网段的所有主机
0.0.0.0 代表了任意的主机，可以作为报文的源地址使用，但是不能作为目标地址使用
环回地址，127.0.0.0 ~ 127.255.255.255 用于系统内部通信使用，目标ip为127开头的所有报文,但是不会发送到链路上面，这个地址访问不了的话，就是网卡驱动出现了问题
- 所以的话，A类地址中的1.0.0.0 到 126.255.255.255 这些才能使用,127.0.0.0到127.255.255.255保留用于其他用途
169.254.0.0/24 当主机自动获取地址失败后,可以使用该网段中的某个地址进行临时通信，就是dhcp获取失败时，可以使用这个地址

3、子网划分

需求，企业获得了C类地址，192.168.1.0/24，有5个部分，每个部门获取到主机为10~28台主机

2^n -2 >=29(加上一个网关地址)

# 所以的话n=5就非常的合适,8-5=3，2^3=8个子网
# 可以划分8个子网，每个子网里面的地址为32个，可分配的地址为30个，满足29的需求

# 192.168.1.0~192.168.1.31/27
# 192.168.1.32~192.168.1.63/27  不同的网段

上面的子网划分被称为等长子网划分，子网相同

需求，A部门100台主机，B部门58台主机，C部门27台主机，D部门10台主机

从大的主机上面进行划分，然后依次在后面添加，192.168.1.0/24包含了192.168.1.0/25/26/27等等的网段

2^n - 2 >=100  n=7
192.168.1.0~192.168.1.127/25


2^n -2 >=58 n=6

192.168.1.128~192.168.1.191/26

上面被称为可变子网划分

1、点到点的链路，划分掩码

分配效率最高的话，2^n - 2 = 2,设置子网掩码30是最高的,255.255.255.252
如果在路由器上面配置1.1.1.1/31的话，在链路点到点的话，2^1=2个地址，网段地址，广播地址，可以用，那是因为ip地址不够了，所以的话就使用网络地址和广播地址
以太网链路上面，配置不同的网段，是不能进行通信的，也就是交换机的与其他的设备的链路上面
但是ppp协议的点到点可以进行通信

2、路由汇总(子网的反运算)

主机位相同的即可进行汇总
将192.168.0.0/24和192.168.1.0/24 用一个网络号来表示所有的网络

# 换算成二进制
192.168.0000 0000. 00000000

192.168.0000 0001.00000000

# 相同的地方，也就是23
192.168.0.0/23可以全部包含地址

路由汇总分为精确汇总和非精确汇总
- 精确的汇总：汇总的地址和被汇总的地址范围一样
- 非精确汇总：就是将汇总的和没有汇总的都包含在里面

# 比如
192.168.0.0/21包含了

192.168.0000 0 000 .0000 0000 192.168.0.0/24

192.168.0000 0 001 .0000 0000 192.168.1.0/24

192.168.0000 0 010 .0000 0000 192.168.2.0/24

192.168.0000 0 011 .0000 0000 192.168.3.0/24

192.168.0000 0 100 .0000 0000 192.168.4.0/24 # 还包含了其他的

能精确的精确汇总，不能精确汇总的话，就不汇总,直接单独划分出来

# 规律的话就是2个网段可以汇总
192.168.0.0/24
192.168.1.0/24   192.168.0.0/23

192.168.2.0/24
192.168.3.0/24   192.168.2.0/23 等等等

# 下面的子网的距离，就可以直接进行汇总
0-1 2^1 2个子网  2-3 4-5 6-7 /23

0-3 2^2  4个子网 4-7 8-11 12-15 16-19 /22

0-7 2^3  8个子网 8-15 16-23 24-31  /21

0-15 2^4 16个子网

0-31 2^5 32个子网都能汇总

# 这些子网都符合精确汇总

192.168.0.0/24到192.168.31.0/24   31-0+1=32=2^5，可以有一个网段来写出来
精确汇总的话就是192.168.0.0/19  2^5=32 所以的话，需要借5个主机位，24-5=19的网络位就代表了里面的所有地址


192.168.1.0/24~192.168.10.0/24

# 精确汇总
192.168.1.0/24
192.168.2.0/23
192.168.4.0/22
192.168.8.0/23
192.168.10.0/24


192.168.8.0/23 # 里面一共有512个地址
192.168.8.0~192.168.8.255 # 有256个地址
192.168.9.0~192.168.9.255 # 256个地址

# 可用地址的话
192.168.8.1~192.168.8.254
192.168.9.1~192.168.9.254

172.16.5.0/24到172.16.20.0/24
# 精确汇总
192.168.5.0/24
192.168.6.0/23
192.168.8.0/21  包含了 192.168.8.0 ~ 192.168.15.0
192.168.16.0/22 包含了 192.168.16.0 ~ 192.168.19.0
192.168.20.0/24
