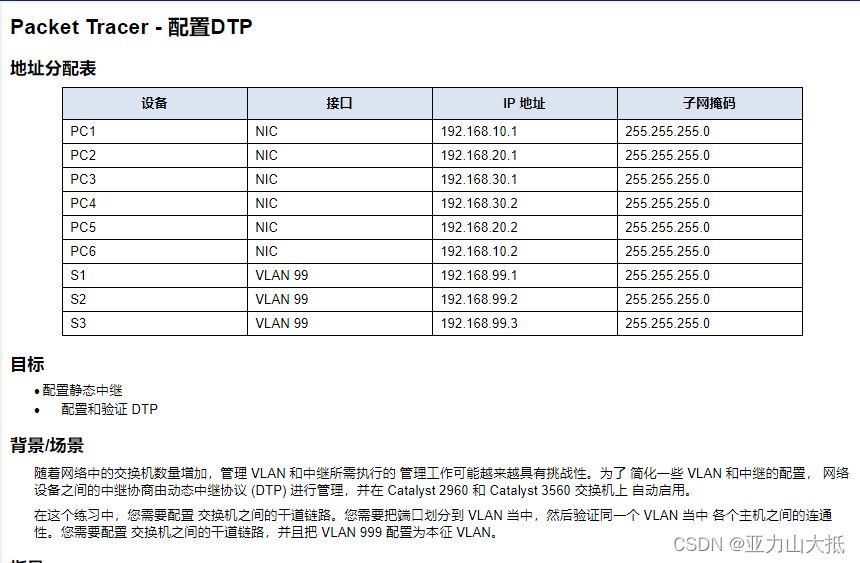

Packet Tracer - 配置DTP

亚力山大抵

于 2024-04-07 09:00:00 发布

阅读量1.1k

点赞数 17

分类专栏：思科文章标签：网络 linux 运维

本文链接：https://blog.csdn.net/m0_73951999/article/details/137441833

版权

思科专栏收录该内容

23 篇文章

订阅专栏

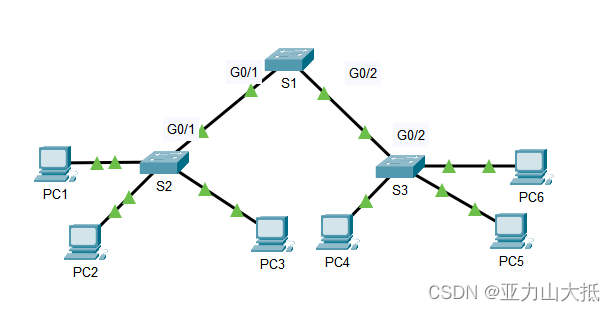

该文章详细描述了如何在三个Cisco交换机（S1、S2和S3）上配置接口模式、动态Trunk、默认VLAN和VTP功能，以便管理不同VLAN（Red、Blue和Yellow）。每个交换机上的access端口被分配给特定VLAN。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

下面是简化版的所有指令

以下均要进入特权模式enable

以及全局模式config terminal

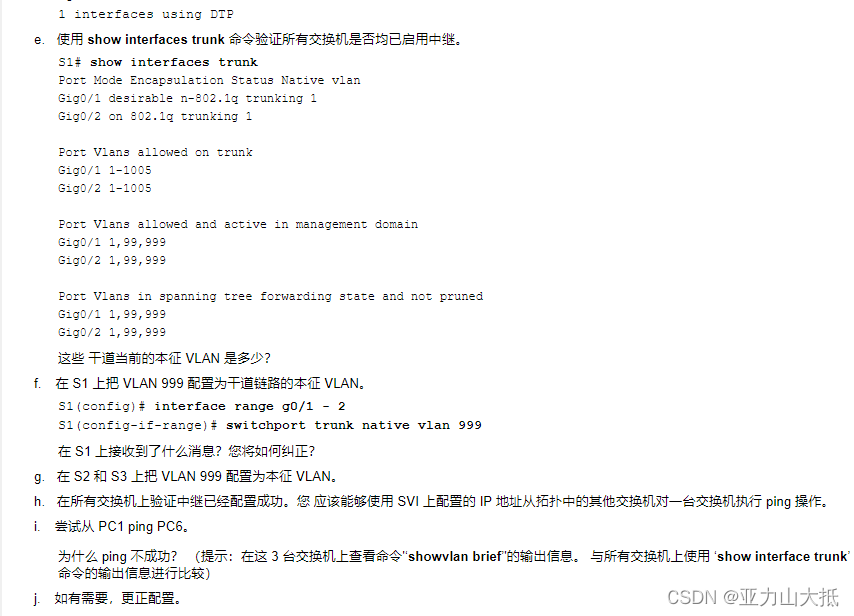

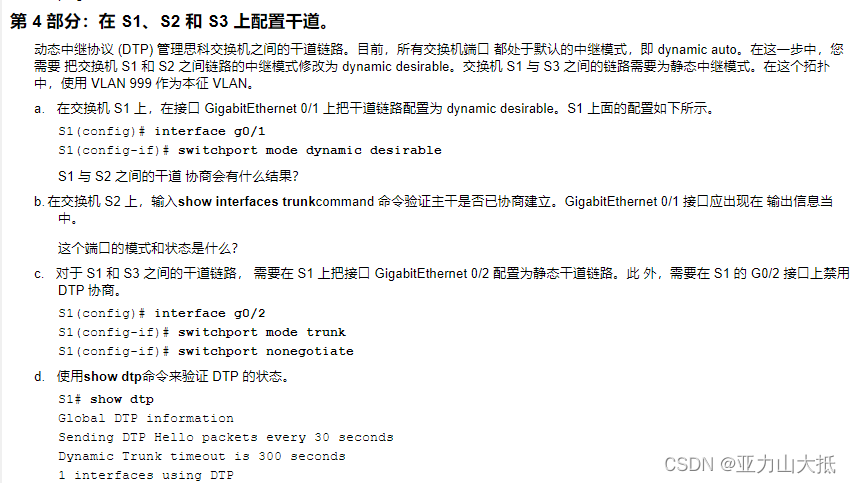

S1(config)# interface g0/1
S1(config-if)# switchport mode dynamic desirable

S2
S2(config)# interface g0/1
S2(config-if)# switchport mode dynamic desirable
S2(config-if)# switchport trunk native vlan 999

S1
S1(config)# interface g0/2
S1(config-if)# switchport mode trunk

S3
S3(config)# interface g0/2
S3(config-if)# switchport mode trunk
S3(config-if)# switchport trunk native vlan 999

S1
S1(config)# interface range g0/1 - 2
S1(config-if-range)# switchport trunk native vlan 999
S1(config)# vtp domain CCNA
S1(config)# vtp password cisco

S2
S2(config)# vtp mode client
S2(config)# vtp domain CCNA
S2(config)# vtp password cisco
S3(config)# vtp mode Transparent
S3(config)# vtp domain CCNA
S3(config)# vtp password cisco

S1

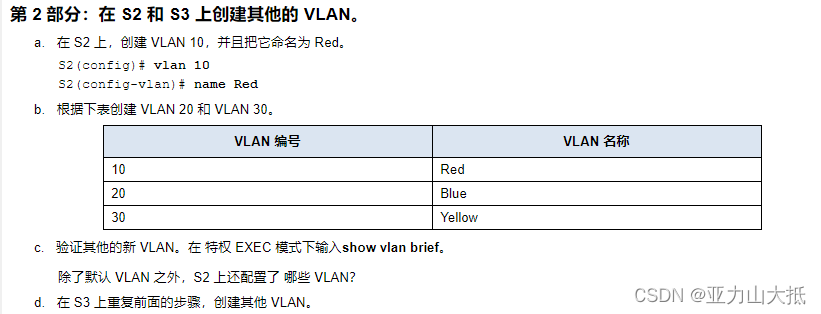

S1(config)# vlan 10
S1(config-vlan)# name Red
S1(config)#vlan 10
S1(config-vlan)#name Red
S1(config-vlan)#vlan 20
S1(config-vlan)#name Blue
S1(config-vlan)#vlan 30
S1(config-vlan)#name Yellow

S2

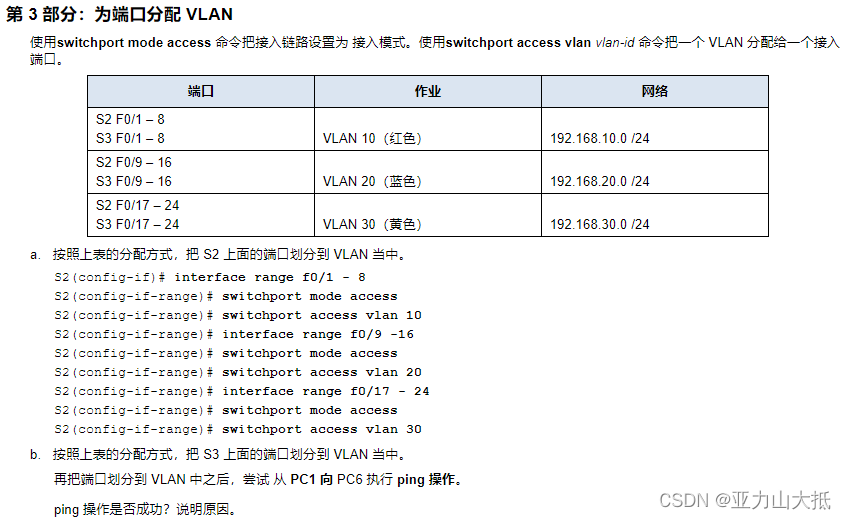

S2(config-if)# interface range f0/1 - 8
S2(config-if-range)# switchport mode access
S2(config-if-range)# switchport access vlan 10
S2(config-if-range)# interface range f0/9 -16
S2(config-if-range)# switchport mode access
S2(config-if-range)# switchport access vlan 20
S2(config-if-range)# interface range f0/17 - 24
S2(config-if-range)# switchport mode access
S2(config-if-range)# switchport access vlan 30

S3
S3(config-if)# interface range f0/1 - 8
S3(config-if-range)# switchport mode access
S3(config-if-range)# switchport access vlan 10
S3(config-if-range)# interface range f0/9 -16
S3(config-if-range)# switchport mode access
S3(config-if-range)# switchport access vlan 20
S3(config-if-range)# interface range f0/17 - 24
S3(config-if-range)# switchport mode access
S3(config-if-range)# switchport access vlan 30

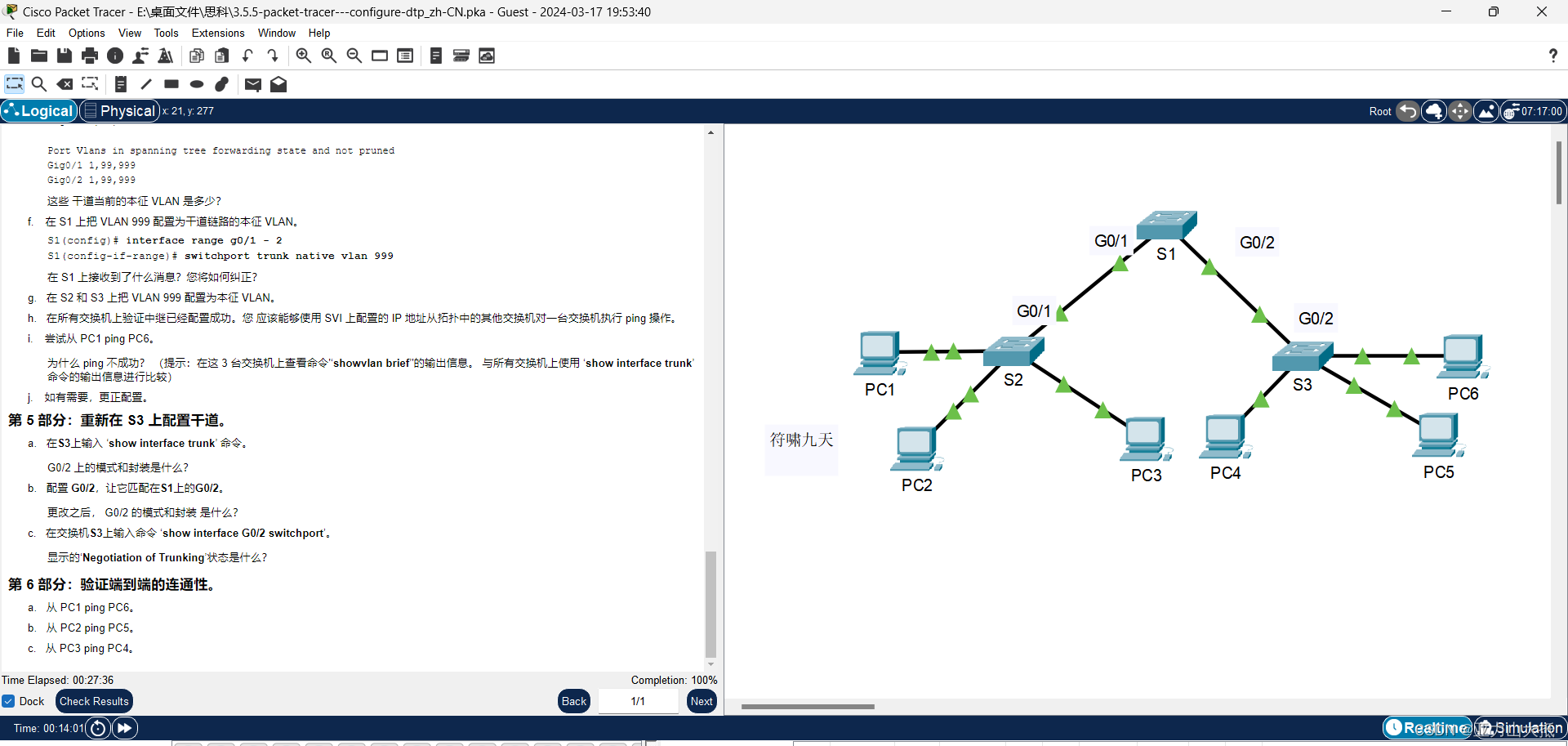

结果展示
