如何用两台二层交换机实现不同vlan之间的通信

y6y6y666

已于 2023-06-20 19:41:54 修改

阅读量6.2k

点赞数 6

文章标签：网络

于 2023-03-17 18:04:26 首次发布

本文链接：https://blog.csdn.net/m0_74020775/article/details/129624712

版权

文章描述了如何配置两个PC（PC1和PC2）以及两个交换机（LSW1和LSW2）的VLAN和接口，以实现它们之间的通信。在LSW1上，配置了VLAN55和VLAN56，分配了相应的IP地址，并允许特定VLAN通过trunk端口。在LSW2上，进行了类似的配置。最后，通过ping测试验证PC1和PC2的连通性。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

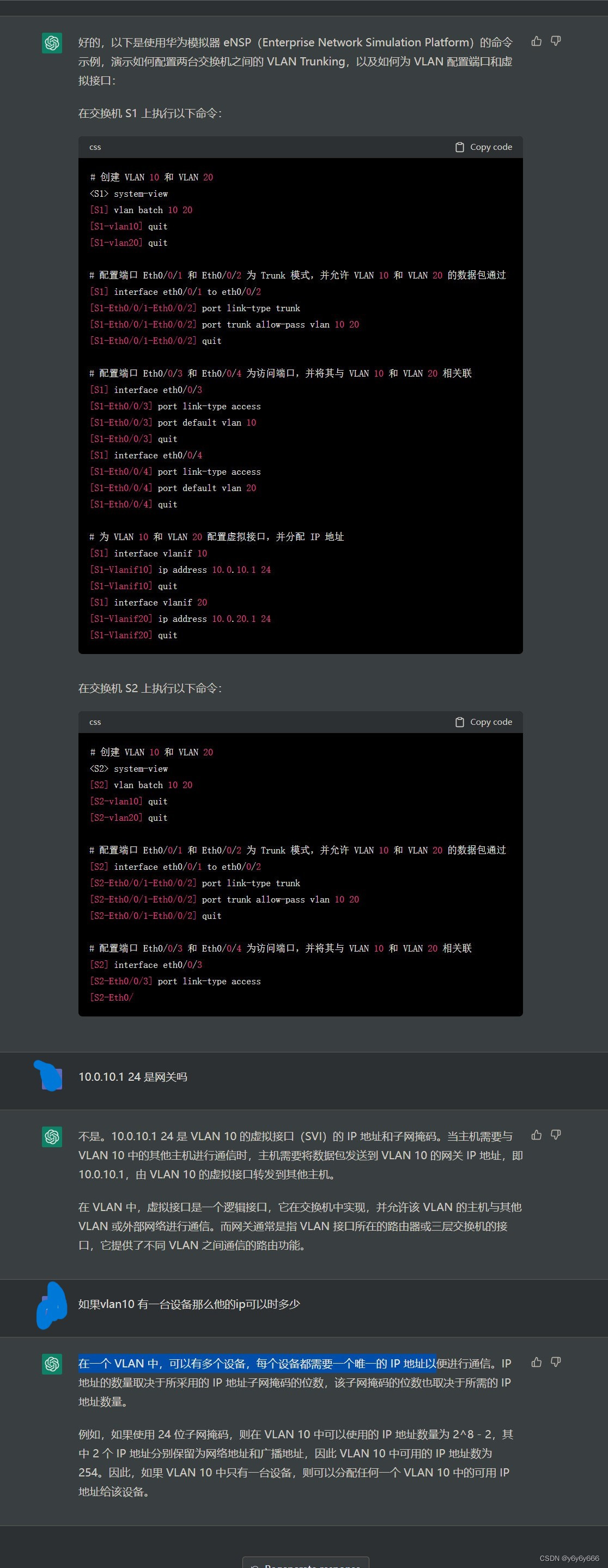

老四留的作业，老师最近狂迷于chatgpt，没办法，我也去问chantgpt

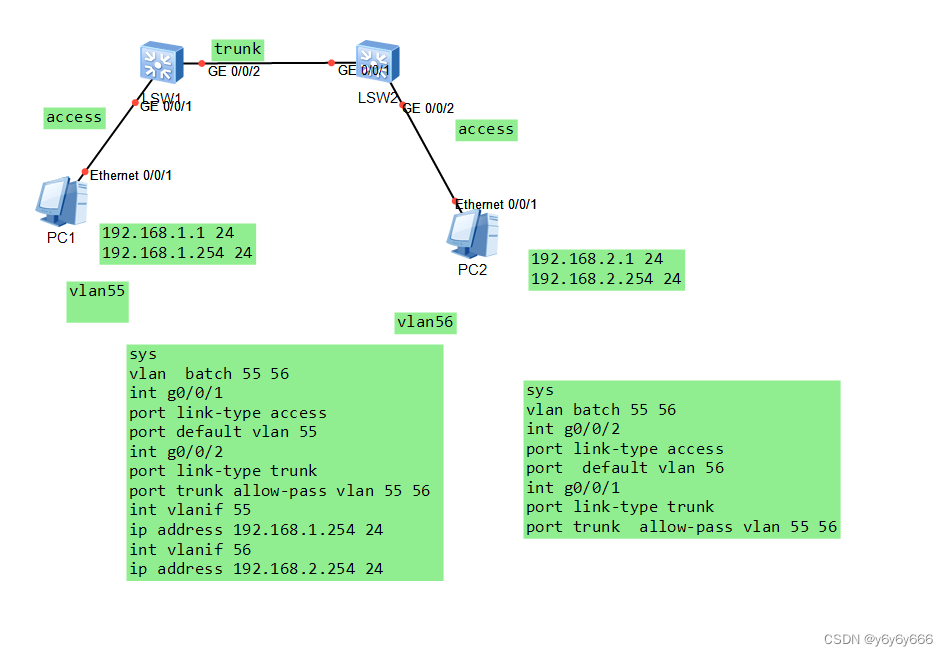

1.老师给的拓扑图是这样的

分析如下

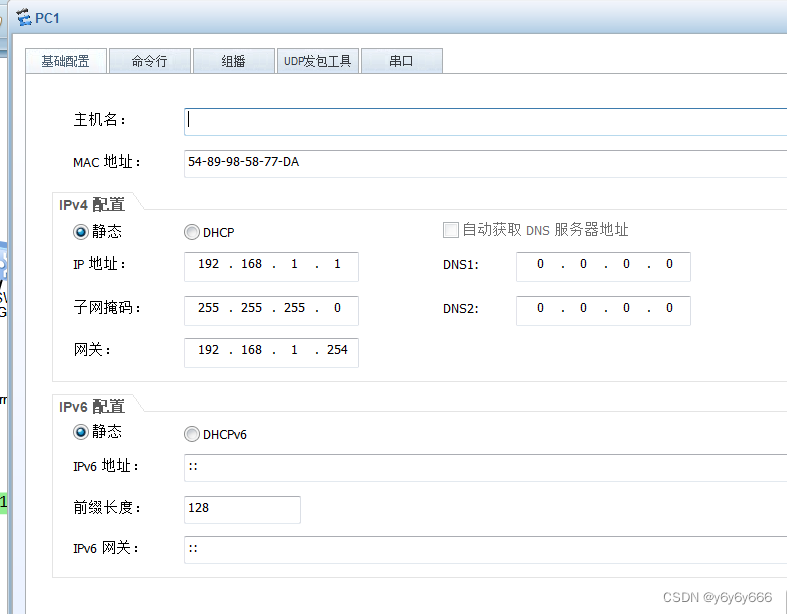

2.pc1的配置如下

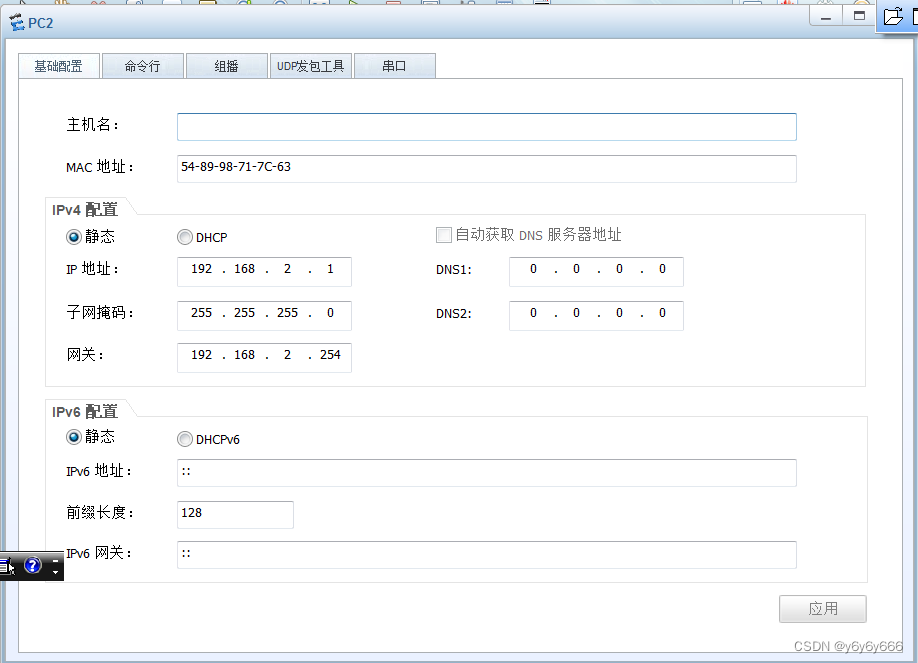

3.pc2的配置如下配置完后记得点应用

3.然后：

打开交换机lsw1

sys
vlan  batch 55 56
int g0/0/1
port link-type access
port default vlan 55
int g0/0/2
port link-type trunk
port trunk allow-pass vlan 55 56
int vlanif 55
ip address 192.168.1.254 24
int vlanif 56
ip address 192.168.2.254 24
q

虚拟端口的ip要和对应的虚拟vlan网关相同。

4.进入交换机2

sys
vlan batch 55 56
int g0/0/2
port link-type access
port  default vlan 56
int g0/0/1
port link-type trunk
port trunk  allow-pass vlan 55 56
q

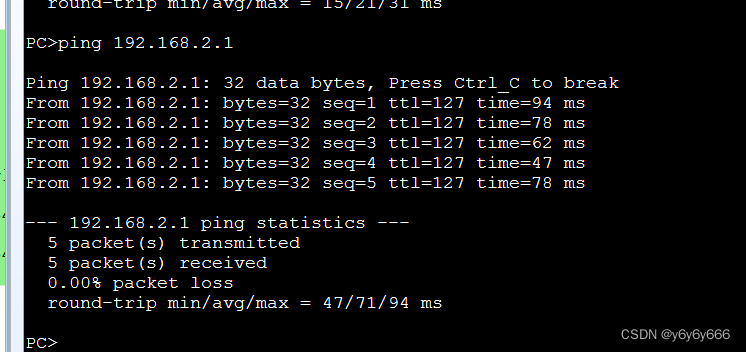

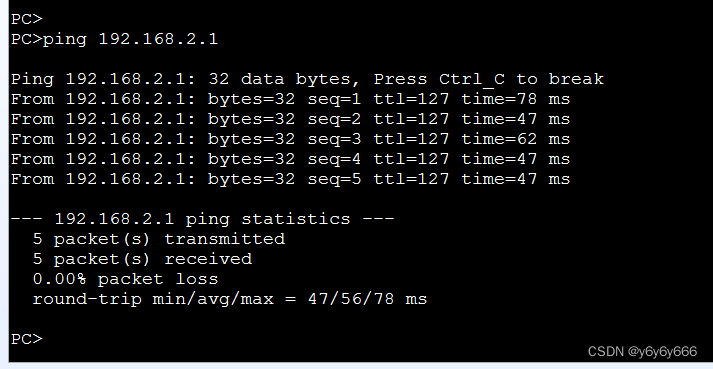

5.pc1ping pc2
