ADS-B消息的算法及仿真

为了进行ADS-B报文防欺骗技术研究，首先需要深入了解报文的编译码方法：译码的实现可以深度挖掘报文中的特征参数，进行防欺骗研究；编码的实现可以为后续仿真实验产生符合要求的报文打下基础。

空中位置消息ME字段的编译算法与仿真

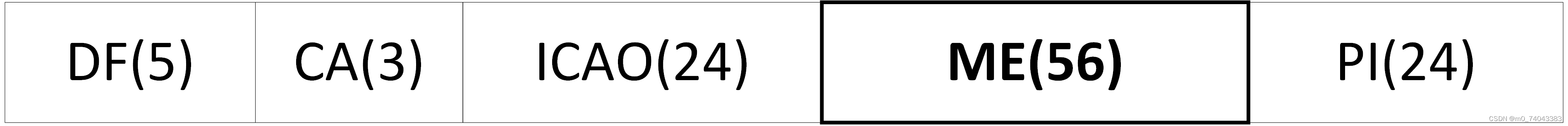

ADS-B报文格式

各字段含义

bits	No. bits	缩写	含义
1-5	5	DF	下行链路格式
5-8	3	CA	应答器能力
9-32	24	ICAO	ICAO 飞机地址
33-88	56	ME	消息等
89-112	24	PI	奇偶校验/询问器标识

其中空中位置类 的ME字段中各字段含义

bits	含义	bits	含义
1-5	Type	21	时间指示
6-7	监视状态	22	CPR编码格式
8	是否单天线	23-39	纬度
9-20	高度	40-56	经度

报文生成的算法

对于空中位置信息的ME字段，需要编码的信息主要包括了经纬度信息、位置导航不确定类型(NUCp)信息以及高度信息。

1. 经纬度信息编码
   其中，对于采用了CPR格式编码的位置信息，具体算法流程如下：
   1）确定纬度Zone 的尺寸 $Dla{t}_i$
   $$Dla{t}_i=\frac{360^{。}}{4NZ-i}$$
   2）将需要发送的纬度值转换为CPR格式的纬度值$Y{Z}_i$
   $$Y{Z}_i=floor[2^{Nb}\frac{MOD(lat,Dla{t}_i)}{Dla{t}_i}+\frac{1}{2}]$$
   3）使用CPR格式纬度值$Y{Z}_i$和纬度Zone尺寸$Dla{t}_i$计算得到纬度还原值$Rla{t}_i$
   $$Rla{t}_i=Dla{t}_i\times (\frac{Y{Z}_i}{2^{Nb}}+floor(\frac{lat}{Dla{t}_i}))$$
   4）通过纬度还原值 R l a t i Rlat_i
