【LabVIEW】数字求和与指示灯控制

构建VI，接收5个数字输入，将这些数字相加并在仪表上显示结果。如果输入数的总和小于8，则圆形指示灯亮。灯为绿色，仪表刻度盘是黄色。

1、数据流处理：

（1）5个数值输入控件通过加法器依次相加

（2）第一个和第二个数值相加

（3）结果再与第三个数值相加

（4）依次类推直到第五个数值

2、条件判断：

（1）总和值连接到，比较函数

（2）比较函数另一端连接常数8

（3）比较结果输出到圆形布尔指示灯

3、指示灯控制：

（1）当总和<8时，比较结果为真，指示灯亮（绿色）

（2）当总和≥8时，比较结果为假，指示灯灭

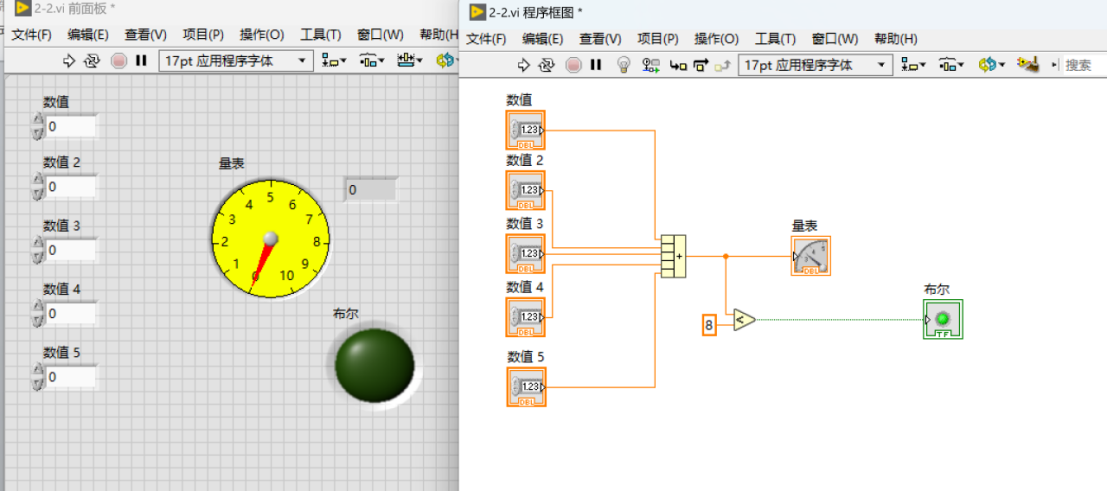

下图所示为程序前面板：

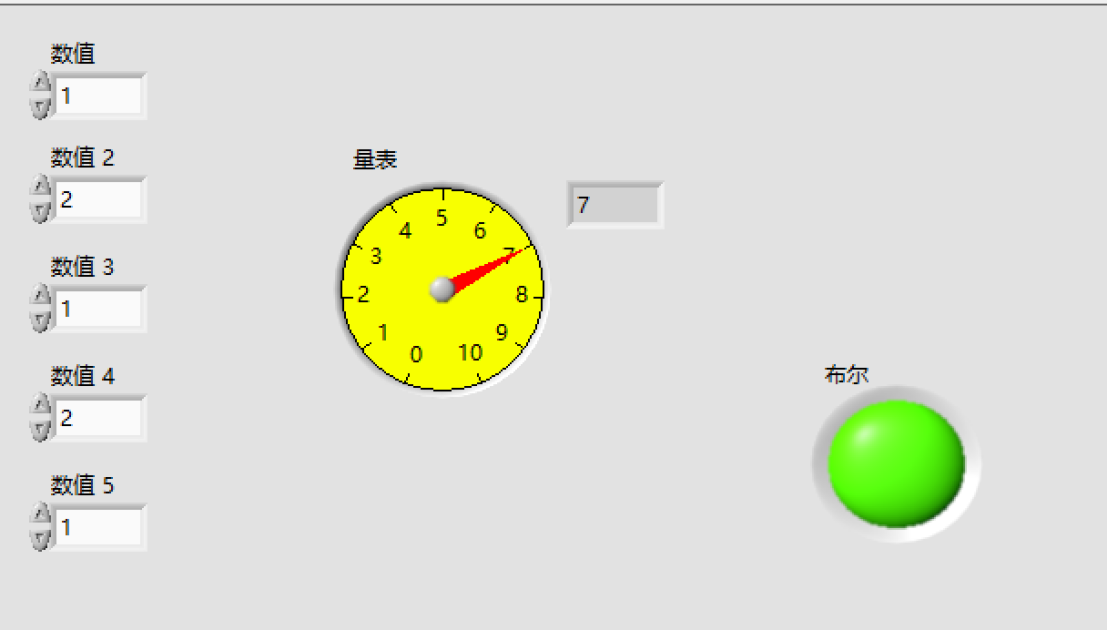

结果如下：
