4、交换机和路由器原理和配置方法

一、交换机原理和配置：

交换机，数据链路层，二层设备。

1.1、数据链路层的作用：

1、物理设备和网络地址的建立，维护，拓扑和拆除。

2、封装数据链，源mac和目的mac

3、差错的校验机制

设备通过交换机直接连接，IP地址必须在同一网段，否则必须要用路由器进行转发。（重点）

1.2、交换机的转发原理

1、初始阶段 ：交换机不知道其他的信息。

2、mac地址学习：设备A向设备发起数据传输，交换机把A的mac地址和接口保存在mac地址表里

3、广播未知数据帧：向整个局域网内部发起广播，广播的是数据帧，有则响应，无则丢弃。

4、接收方回应：B会把信息传到交换机，交换机也会记录B的mac地址和接口信息，A和B直接进行数据通信。下一次A和B再通信，可以直接通信，不需要再广播了。

5、交换机保存mac地址表的信息，300s，300s之后会清空mac地址表。

1.3、交换机四大功能：

1、学习功能，数据帧在经过交换机时，交换机会自动学习数据帧demac地址。

2、转发功能，会在mac地址表中找到数据帧的目的地址，查找成功，会从指定的接口转发数据。

3、查询功能（泛洪），会从所用接口向所有的设备转发数据，广播。

4、刷新功能，300s之后清空。

1.4、mac地址的含义：

1、F8-E4-3B-68-A8-73

2、1B=8bit

3、1kb=1024b

4、1mb=1024kb

5、1GB=1024MB

6、1TB=1024GB

7、前24比特是厂家的编号，后面的24比特是网卡的批次。

1.5、交换机二层设备

1.5.1、二层数据的转发原理：

1、如果只要二层转发，设备必须在同一网段。

2、源主机触发的数据，源主机发出的数据是被分成多个数据帧，每个数据帧的大小一般都是1500字节（不超过）。

3、每个数据帧都会添加一个以太网头部（mac头部），以太网头部：源mac地址和目的mac地址，其他的字段类型。

4、数据帧通过物理层设备网卡，传输到二层设备交换机。

5、在二层设备，根据mac地址转发，mac地址表中查找下一跳的设备，把数据送到下一跳设备。

**根据mac地址表转发数据。

6、下一跳设备接收数据帧之后，判断目的mac是否是自己的mac地址。满足条件接受数据帧。

7、以太网头部解封装，获取其中的传输数据，解析数据，处理，展示。

**<>全局视图，用户视图，查看基本信息，不能配置。

**[]系统视图，在系统视图中可以对设备进行配置。

接口模式 配置ip地址（路由器），配置vlan（交换机）虚拟接口（三层交换机）

二、路由器的原理和配置：

路由：从源主机到目的主机的数据报转发过程。找路径过程。

路由器：能够将数据正确的转发到目的地，在转发过程中选择最佳路径的设备。

2.1、路由器的工作原理：

1、不同网段之间才需要路由器转发。

2、数据包到达路由器之后，查找路由表。

3、arp广播请求在整个网段找到对应目标的mac地址。

4、路由器A通过路由表查找到下一跳地址，到达路由器B。

5、路由器B先查询数据帧，mac地址是否一致，查找路由表，找到目标主机对应的网关。

6、路由器B从网关对应的接口把数据传到对应的目标主机。

2.2、路由器转发的过程

1、目标主机发出数据包

2、网关进入路由器，路由器A发送arp广播，获取目标ip的mac地址。

3、路由器A选择最近的下一跳地址，数据包进入路由器B，路由器B查路由表，有责转发，无责arp找到对应主机的网络接口，把数据包转发网关接口，这时候已经获取到了目标IP的mac地址，直接转发到目标ip主机。

网关地址该怎么选择：要么第一个可用地址，要么是最后一个可用地址。

dis-ip-routing-table：静态IP地址展示

路由器一定是先配置最近的接口。

路由器配置，一定是先配置端口

静态路由，static静态不动。

路由表，直连路由直接获取设备配置。

数据包的转发是由我们管理员手动配置。固定的路标。

缺乏灵活性。

静态路由的优先级比默认路由器的优先级要高

交换机：mac地址表 300s清空

路由器：路由表 路由表手动维护的。路由表要定期维护，转发数据时，他是全表查询，路由条目太多会影响影响路由器的转发效率。永远在

三、课后练习

3.1、路由器配置练习

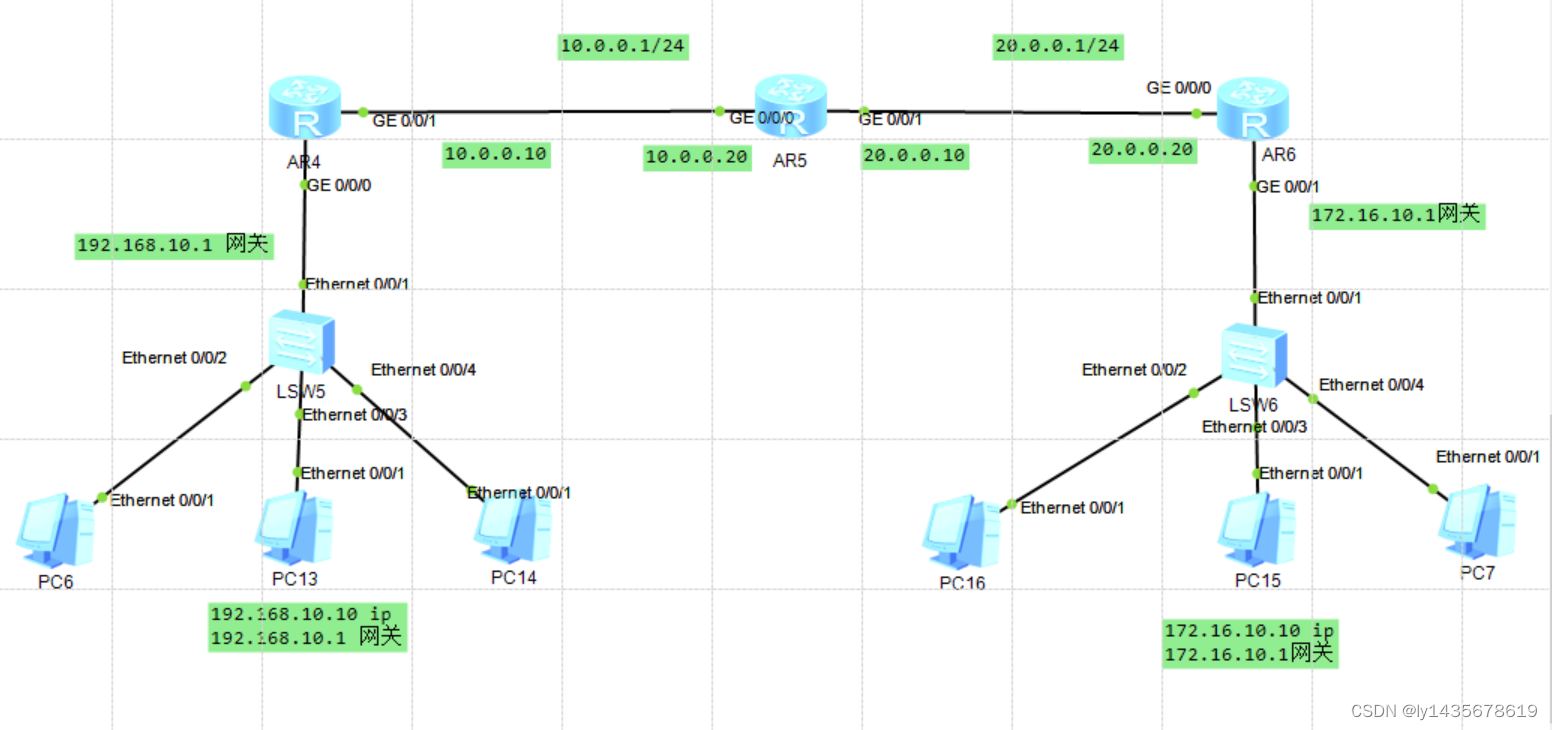

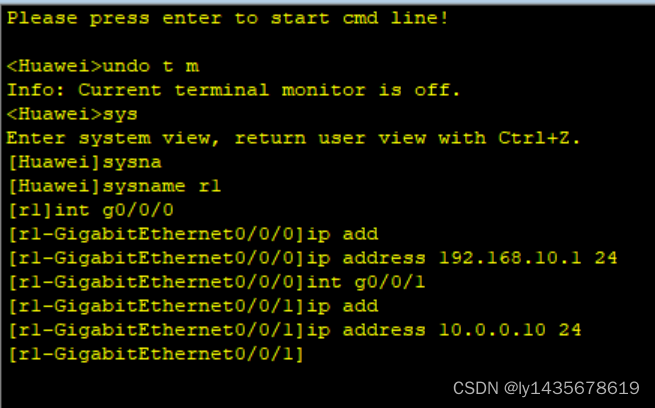

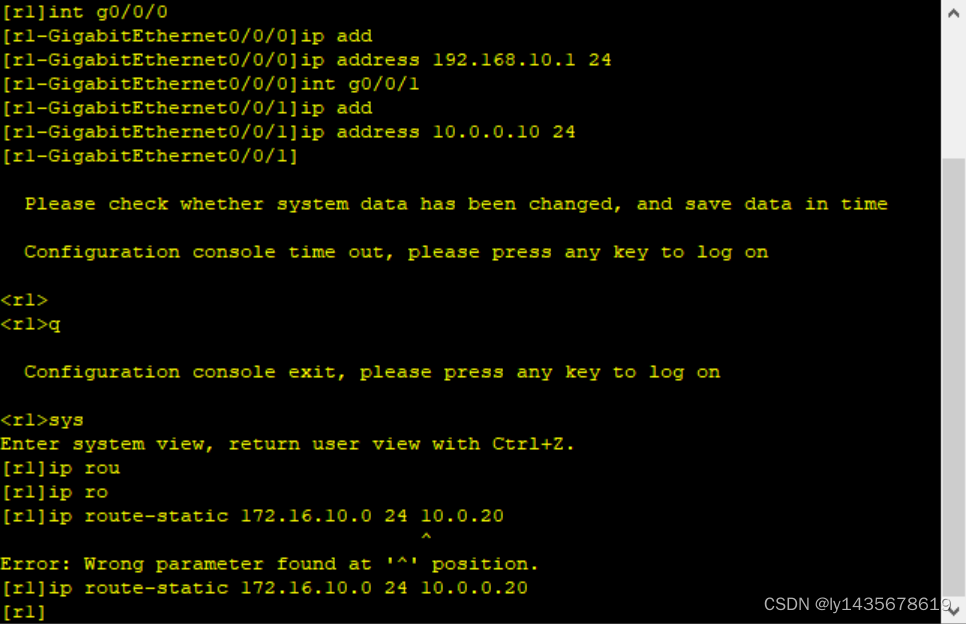

1、路由器两端口若为192.168.10.1（网关），另外一段为10.0.0.10（网关)，配置该路由器顺序如下图所示：

依次类推配置路由器端口。

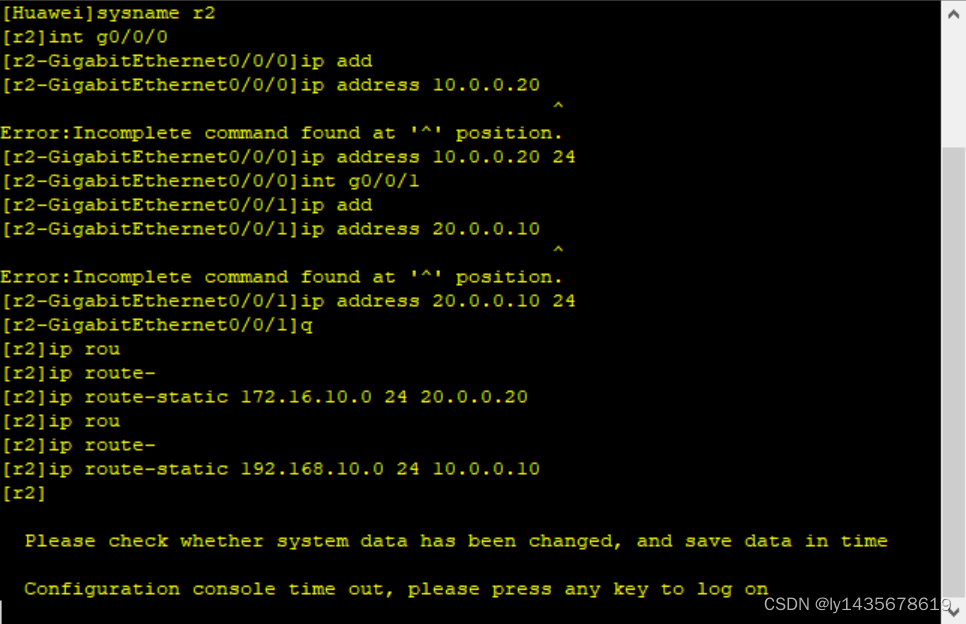

2、AR1流向配置：AR1流向AR2,操作如下，若是默认路由配置：则172.16.10.0 24替换为0.0.0.0 0.0.0.0，如下图所示：

3、AR2流向配置：AR2流向AR3,AR3流向AR2，操作如下，如下图所示：

4、AR3流向配置：AR3流向AR2,操作如下，若是默认路由配置：则192.168.10.0 24替换为0.0.0.0 0.0.0.0，如下图所示：

3.2、个人总结：

1、配置代码格式：ip route-static 目的网段 子网掩码 下一跳，例如：ip-route-static 172.16.1.0 24 10.0.0.20

2、查看路由表命令：dis ip route-table(命令都是在在[]系统模式下)

3、删除路由命令：undo ip route-static

4、ip route static固定开头

5、默认路由命令：ip route-static 0.0.0.0 0.0.0.0 10.0.0.20

6、在路由器中保存配置，每个路由器都需要单独在系统模式下，输入save命令进行保存。

7、0.0.0.0任意地址

8、0.0.0.0任意子网掩码

9、AR1 的下一跳是10.0.0.20
