在蓝桥杯嵌入式比赛中，ADC也是一项几乎每年都回考察的内容，下面我们来进行ADC的额配置与电压读取。

1-CubeMAX的配置

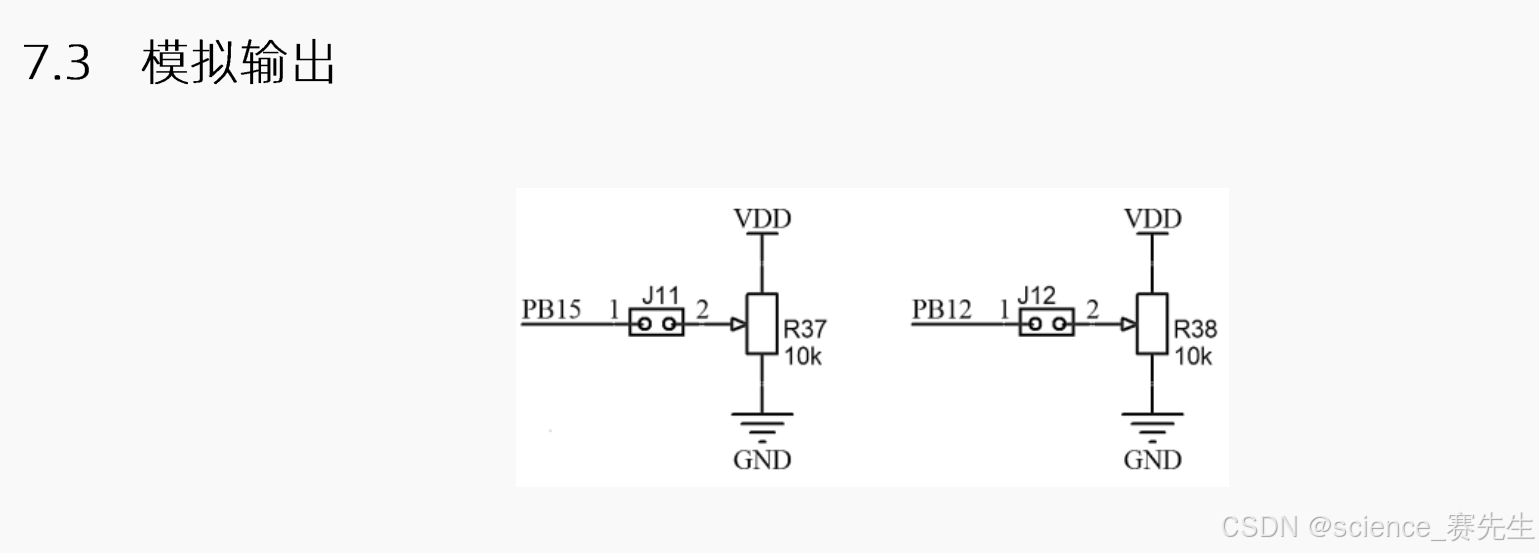

首先我们在产品手册中查找开发板上的连个ADC引脚分别为PB15、PB12。注意J11和J12的跳线帽不能拔掉。

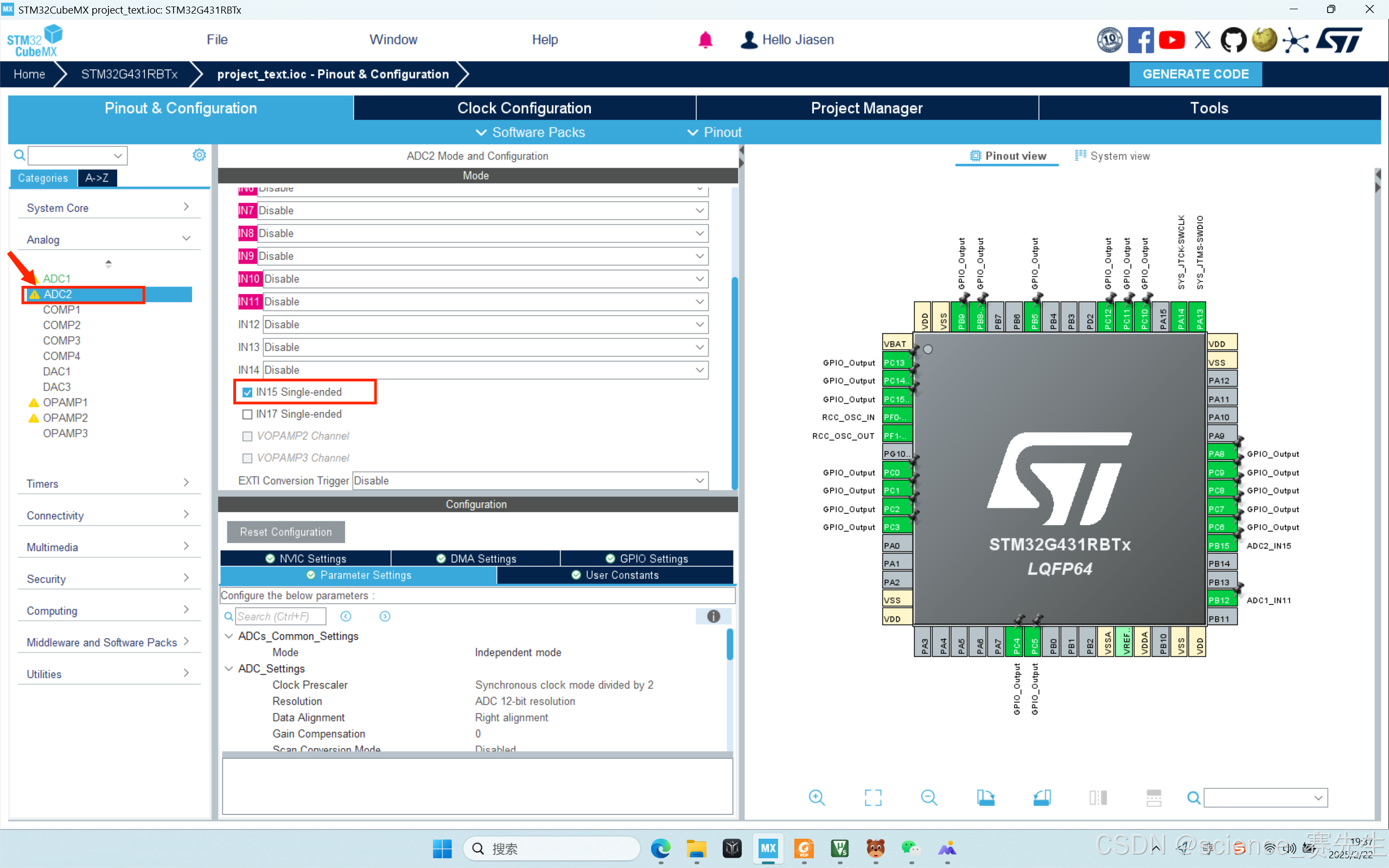

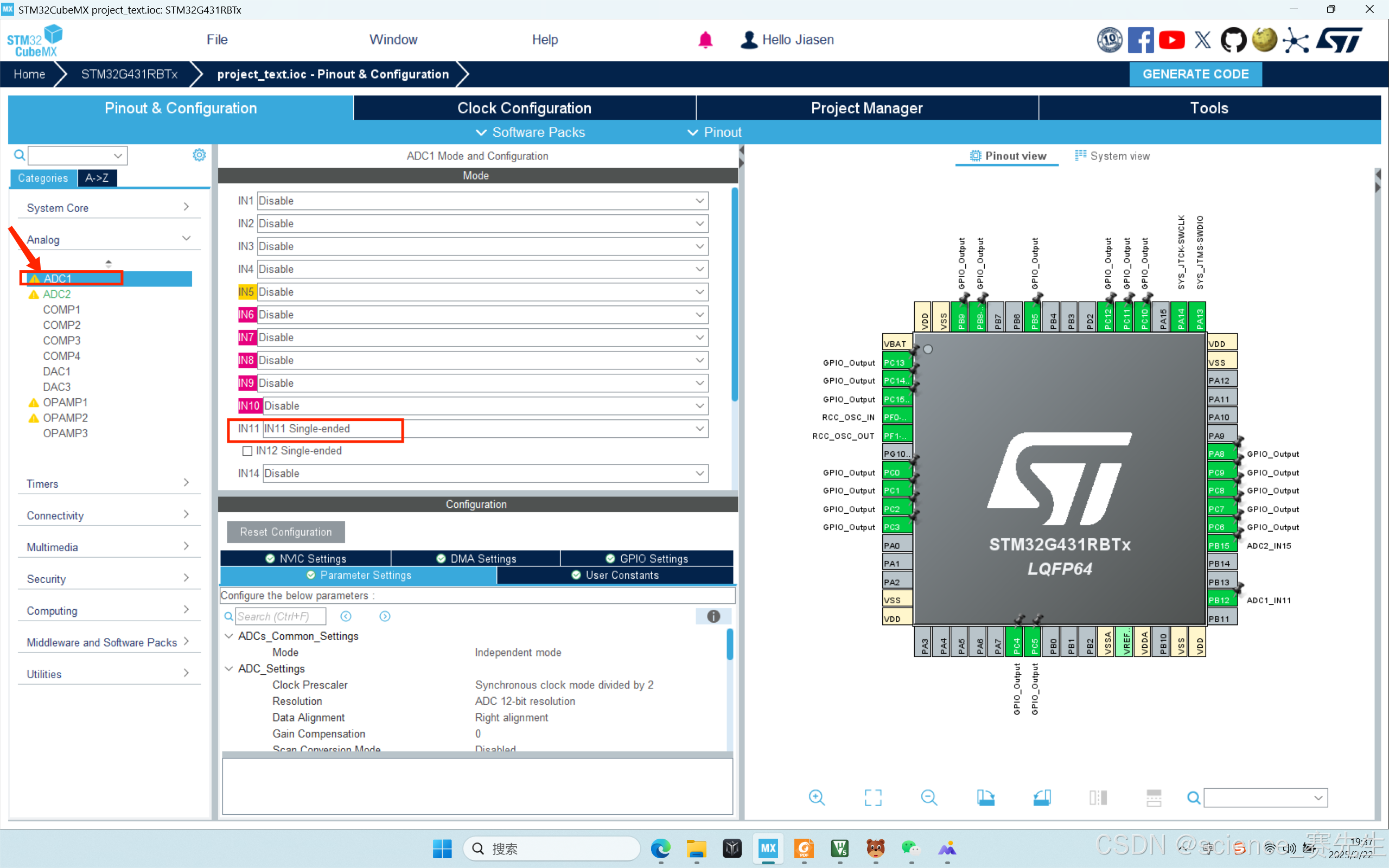

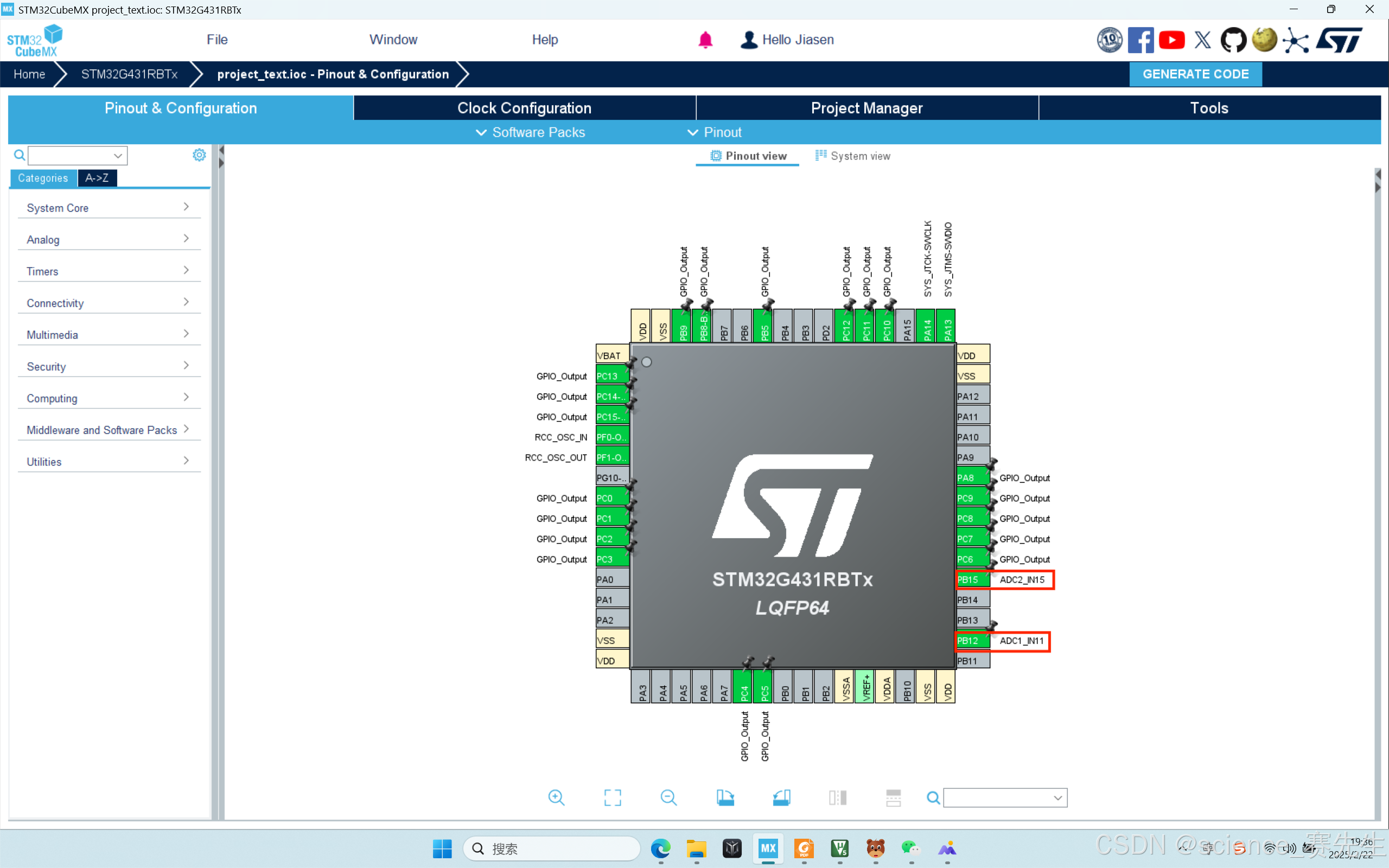

之后，我们在上一章节的LCD工程项目的基础上进行配置：

通过的三步操作我们就完成了ADC的配置，下面我们就可生成代码。

2-Keil代码编写

首先，我们在main函数上面定义要显示的变量：

uint16_t adc_date_1, adc_date_2;    // ADC数字量
float voltage1,voltage2;            // ADC模拟量，实际电压

然后，我们在main函数中使能ADC：

HAL_ADC_Start(&hadc1);
HAL_ADC_Start(&hadc2);
adc_date_1 = HAL_ADC_GetValue(&hadc1);
adc_date_2 = HAL_ADC_GetValue(&hadc2);
voltage1 = adc_date_1*3.3/4095;
voltage2 = adc_date_2*3.3/4095;

sprintf(text,"data1:=%4d  v1=%.2f  ",adc_date_1, voltage1);
LCD_DisplayStringLine(Line1, (uint8_t *)text);
sprintf(text,"data2:=%4d  v2=%.2f  ",adc_date_2, voltage2);
LCD_DisplayStringLine(Line2, (uint8_t *)text);

HAL_Delay(1000);

ADC的使用就只有上面的部分，只要确保配置步骤正确那么就没有问题。
