磁盘物理结构介绍(磁头,扇区,如何读写,磁盘io消耗时间),CHS寻址,将磁盘线性抽象,LBA寻址,分区引入

原创 已于 2024-09-26 19:21:41 修改 · 1.1k 阅读 · 3 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#linux #运维 #服务器

于 2023-11-05 23:35:31 首次发布
本文介绍了磁盘文件的基础知识，包括磁盘的物理结构、扇区的CHS寻址方法、LBA寻址的引入以及分区策略。重点讲解了磁盘IO操作的时间消耗和抽象的线性结构，以帮助理解现代磁盘管理和数据访问机制。

目录

磁盘文件

引入

看待角度

磁盘

介绍

物理结构

俯视图

立体图

磁头

扇区

如何找到一个扇区 -- CHS寻址

如何读写

磁盘io消耗时间

抽象结构 -- 线性

引入

介绍 -- LBA寻址

分区

引入

介绍

磁盘文件

引入

文件类型

文件分为两种

  • 被打开的文件(主要讨论与进程之间的联系)
  • 没有被打开的文件(存放在磁盘上)

我们这里来介绍磁盘级别的文件

看待角度

  • 从单个文件角度 -- 文件具体存放在哪里,如何存储,大小是多少,属性有哪些
  • 从系统角度 -- 一共有多少个文件,内容和属性存放在哪里,如何快速找到指定的文件和对应的数据

为了了解磁盘文件,我们得先来认识磁盘是什么

磁盘

介绍

内存 -- 掉电易失存储介质

磁盘 -- 永久性存储介质

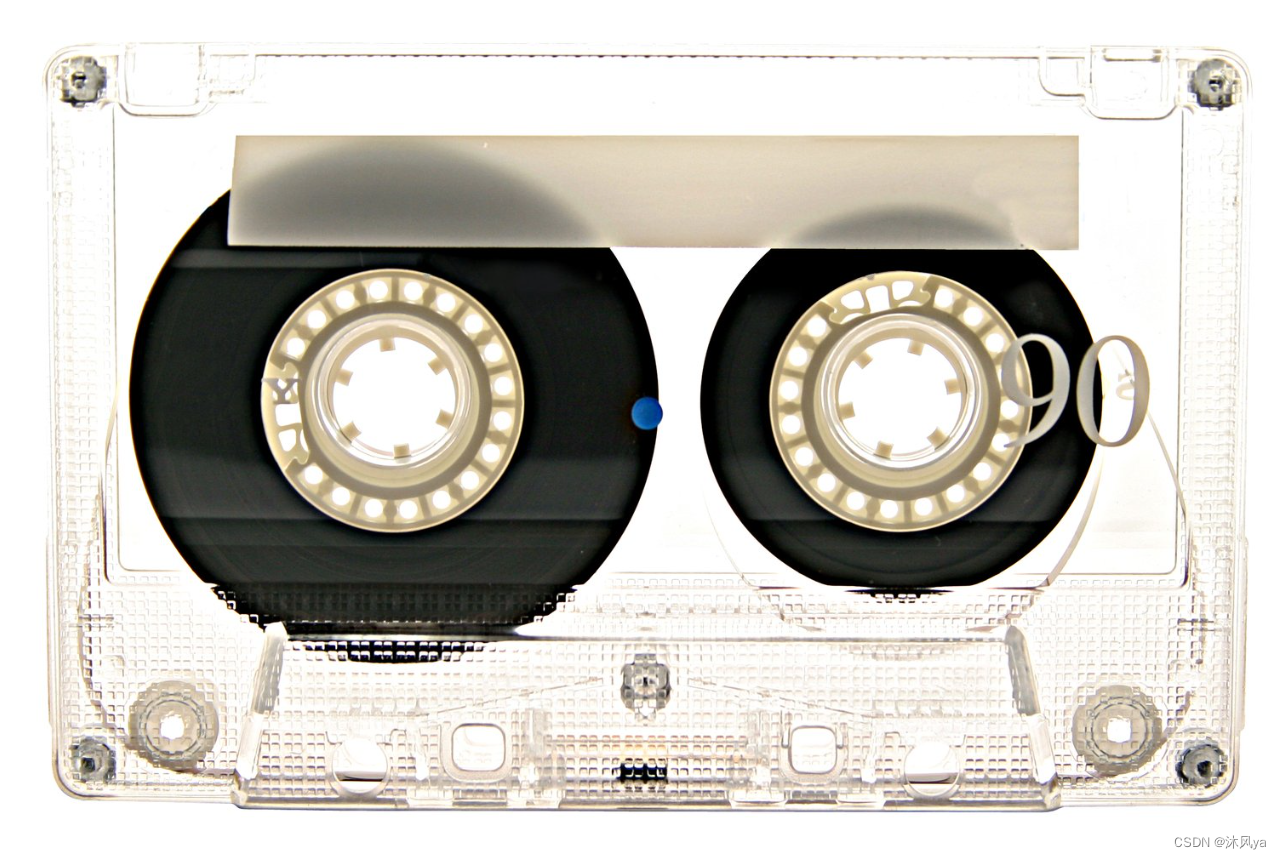

  • eg: ssd,u盘,flash卡,光盘,磁带
  • 磁盘属于冯诺依曼模型中的外设,是一种机械设备
  • 所以它io速度很慢

物理结构

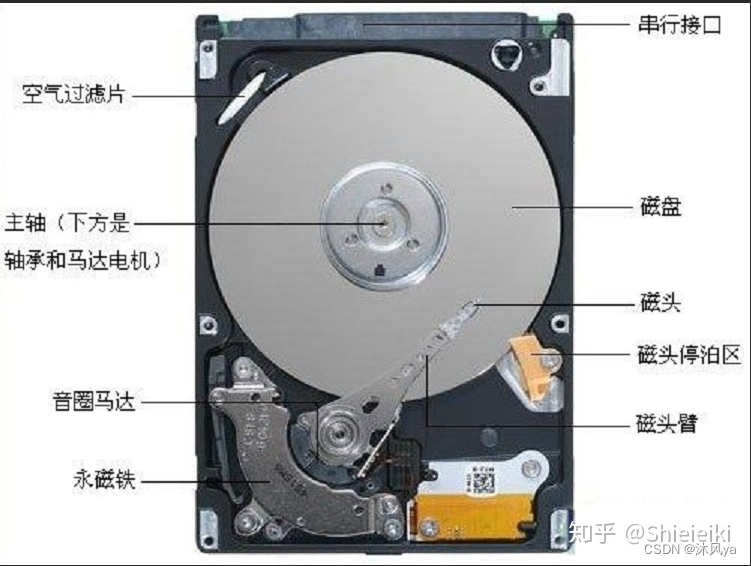

俯视图

  • 工作时,磁盘进行高速旋转(有不同的转速)
  • 磁头会沿着半径方向运动,进行寻址(数据其实就在磁盘上)

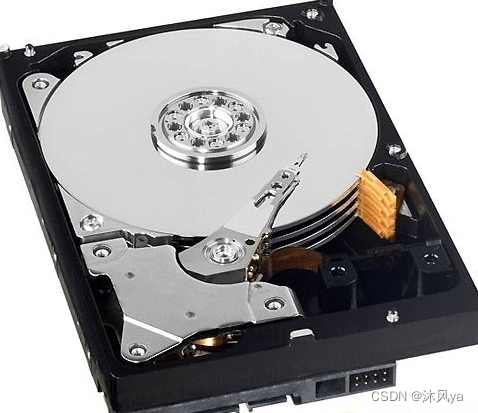

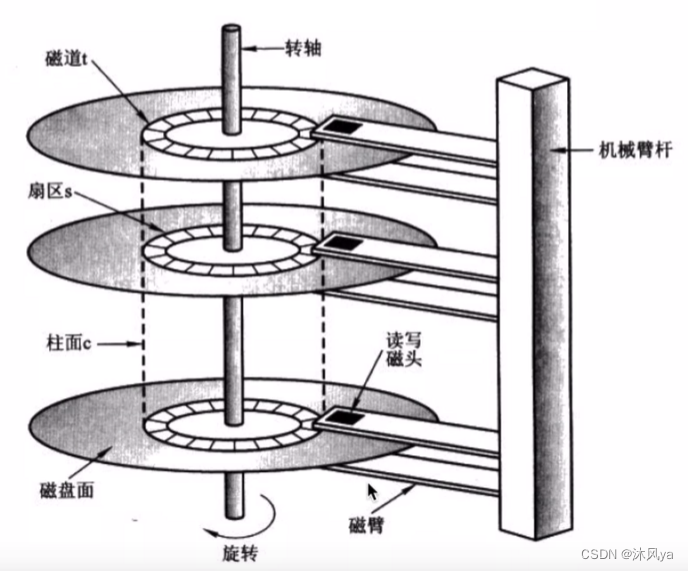

立体图

  • 可以看到,磁盘并不是只有一片,它其实是多个磁盘叠放在一起的
磁头

  • 磁头也并不是只有一个 -- 因为磁盘的两面都可以存放数据,所以一个磁盘对应两个磁头

最低0.47元/天 解锁文章
