串口助手烧录程序stm32f103c8t6

准备工具：

1、usb转ttl模块

2、stm32stm32f103c8t6最小系统板

需要软件：

FlyMcu——烧录软件

软件链接：：https://pan.baidu.com/s/1goe0vugGnyyLPm9kOCOYPQ
提取码：jpsa

keli5——敲代码所需

步骤

一、打开keli5软件，按照图片设置好点击编译。

二、这时会生成一个.hex文件（一般生成的文件都在objects文件夹里面）。

三、打开 FlyMcu软件，选好端口，设置波特率为115200

接线

stm32f103c8t6的引脚PA9接usb转ttl模块的RXT，PA10接usb转ttl模块的TXD，3.3v接3.3v，gnd接gnd

注意

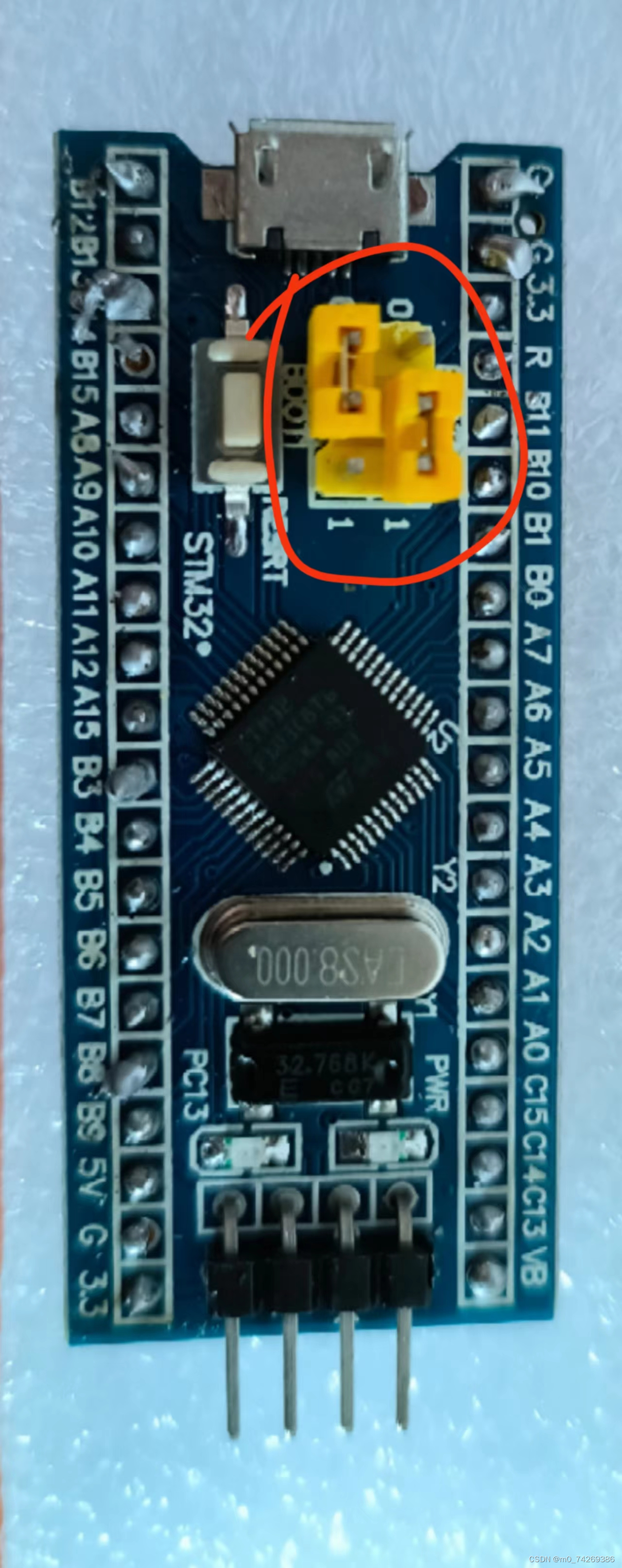

 需要将跳线帽如上图插到指定位置，在上电后可能需要按复位键才能成功。

点击开始编程即可。

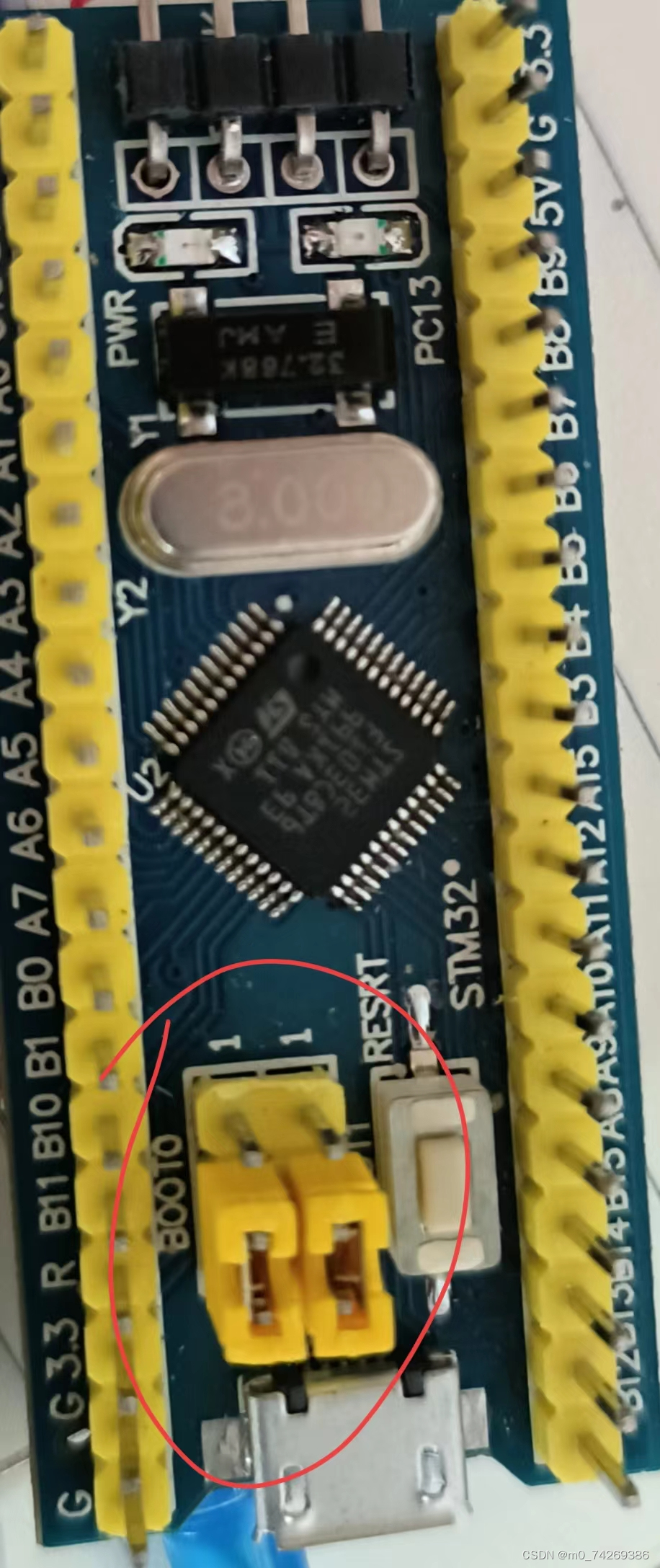

随后如果想让程序现象显示出来的话呢，就可以按照下图将跳线帽插好。

可能会遇到的问题

就是一直显示开始连接多少秒这样，可能是跳线帽没有插到指定的位置，也可能是你的stm32f103c8t6没有boot引脚
