RSTP技术

STP不足：收敛时间长，拓扑变化收敛机制不灵活

配置BPDU比较原则——优先级向量最小者最优
– 首先比较Root Bridge ID
– 其次比较Root Path Cost
– 再次比较Designate Bridge ID发送网桥ID
– 再其次比较Designate Port ID发送网桥端口ID
– 最后比较Bridge Port ID接收网桥端口ID

根端口：网桥上到根桥最近的端口
指定端口：端口的配置BPDU在其所属链路上是最优的

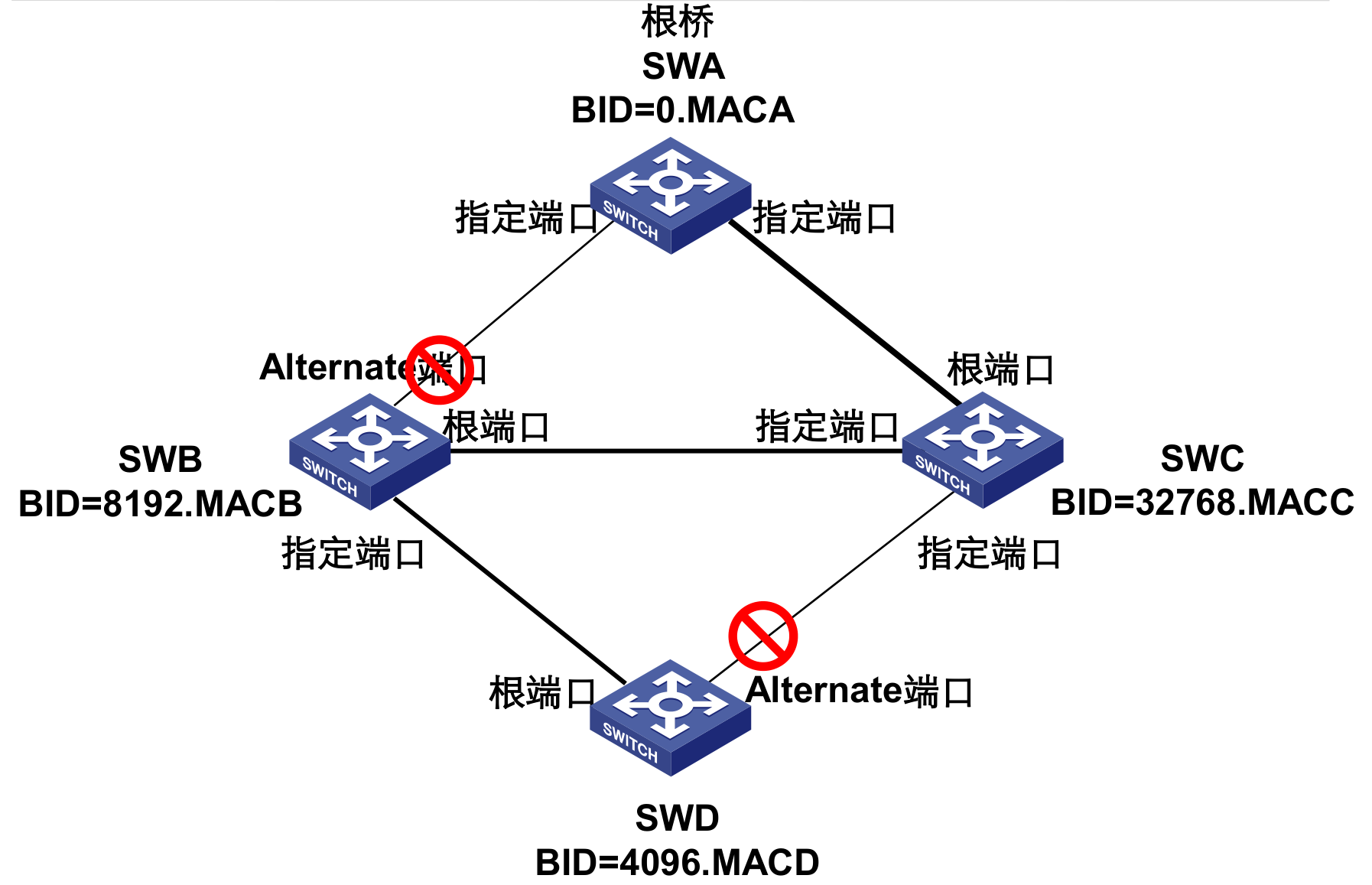

Alternate端口/阻塞端口：端口的配置BPDU在其所属链路上不是最优的即不是指定端口，且端口不是根端口

RSTP

• RSTP是从STP发展而来，实现的基本思想一致,
• RSTP标准版本为IEEE802.1w
• RSTP具备STP的所有功能，可以兼容STP运行
• RSTP和STP有所不同
– 减少了端口状态
– 增加了端口角色
– BPDU格式及发送方式不同
– 当交换网络拓扑结构发生变化时， RSTP可以更快地恢复网络的连通性

RSTP将端口状态缩减为三个
–Discarding
–Learning
–Forwarding

•RSTP将端口角色增加到四个
–根端口
–指定端口
–Alternate端口
–Backup端口
–边缘端口
•（也可以说是特殊的指定端口）

RST BPDU格式

和STP相比不同之处有
– Protocol Version ID变为2
– BPDU Type变为2
– 使用了Flags字段的全部8位
–增加Version 1 Length字段

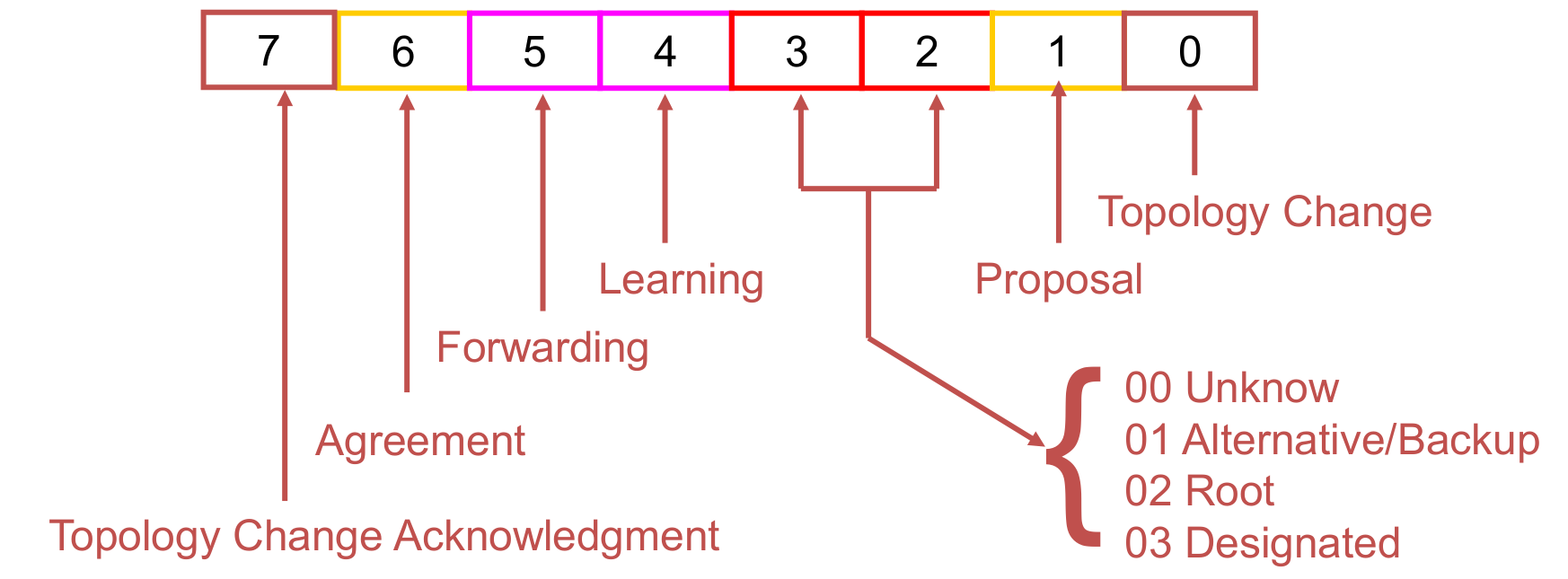

在RST BPDU的Flags字段中，除TC以及TCA标志位，还包含P/A标志位、端口状态标志位以及端口角色标志位

RSTP中BPDU的处理

• 网桥自行从指定端口发送RST BPDU，不需要等待来自根桥的RST BPDU。发送周期为2sHello Time
• RST BPDU老化时间为3个连续的Hello Time时长

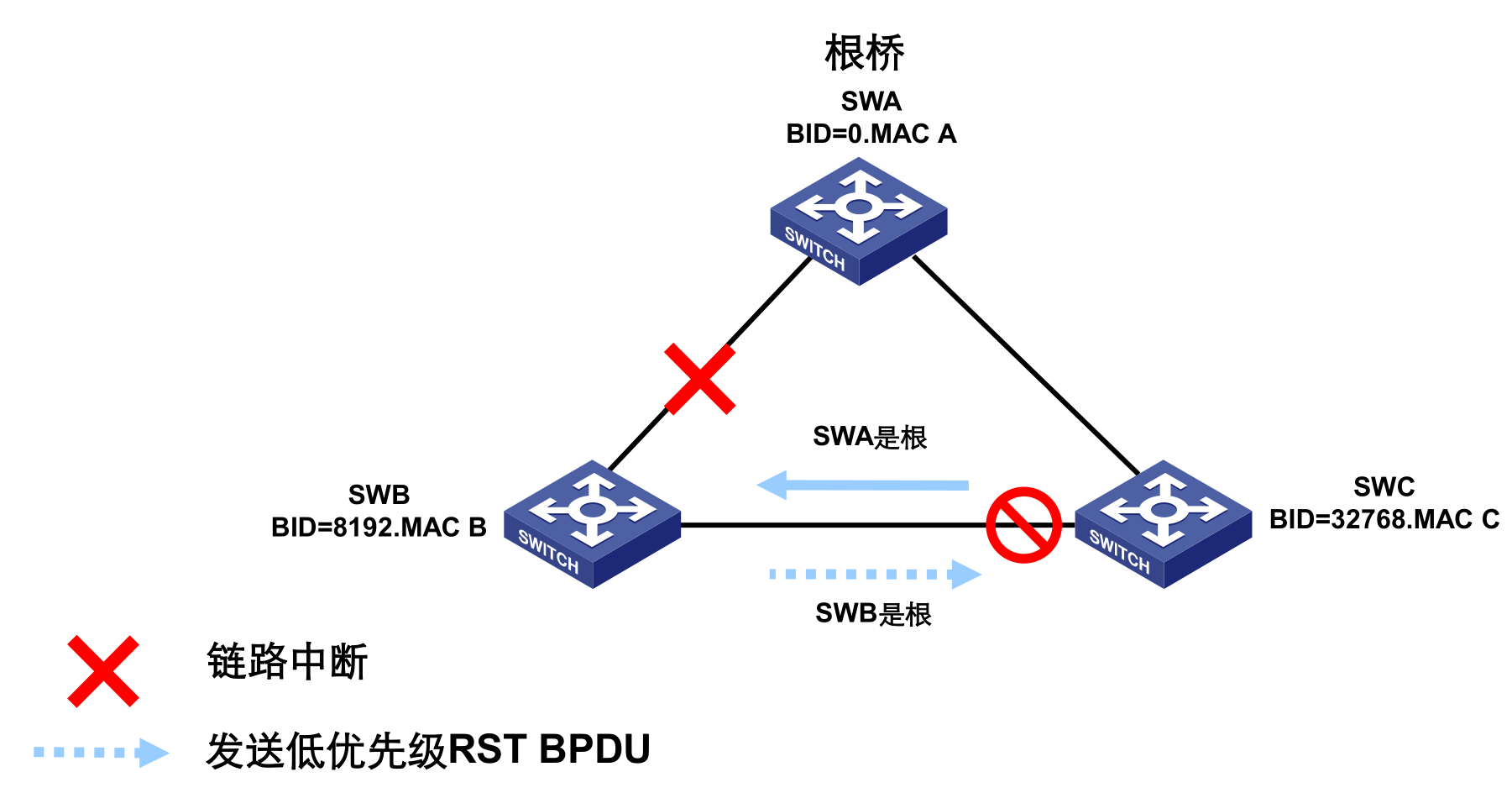

收到低优先级RST BPDU的处理

• 阻塞状态的端口可以立即对收到的低优先级的RST BPDU做出回应

RSTP快速收敛机制

• STP中端口需要等待两个Forward Delay时长才能进入转发状态，如果想缩短收敛时间只能手工配置Forward Delay为较小的值，但是这样可能会影响网络的稳定性
• RSTP提出了快速收敛机制，包括
– 边缘端口机制
– 根端口快速切换机制（无环路风险情形）
– 指定端口快速切换机制

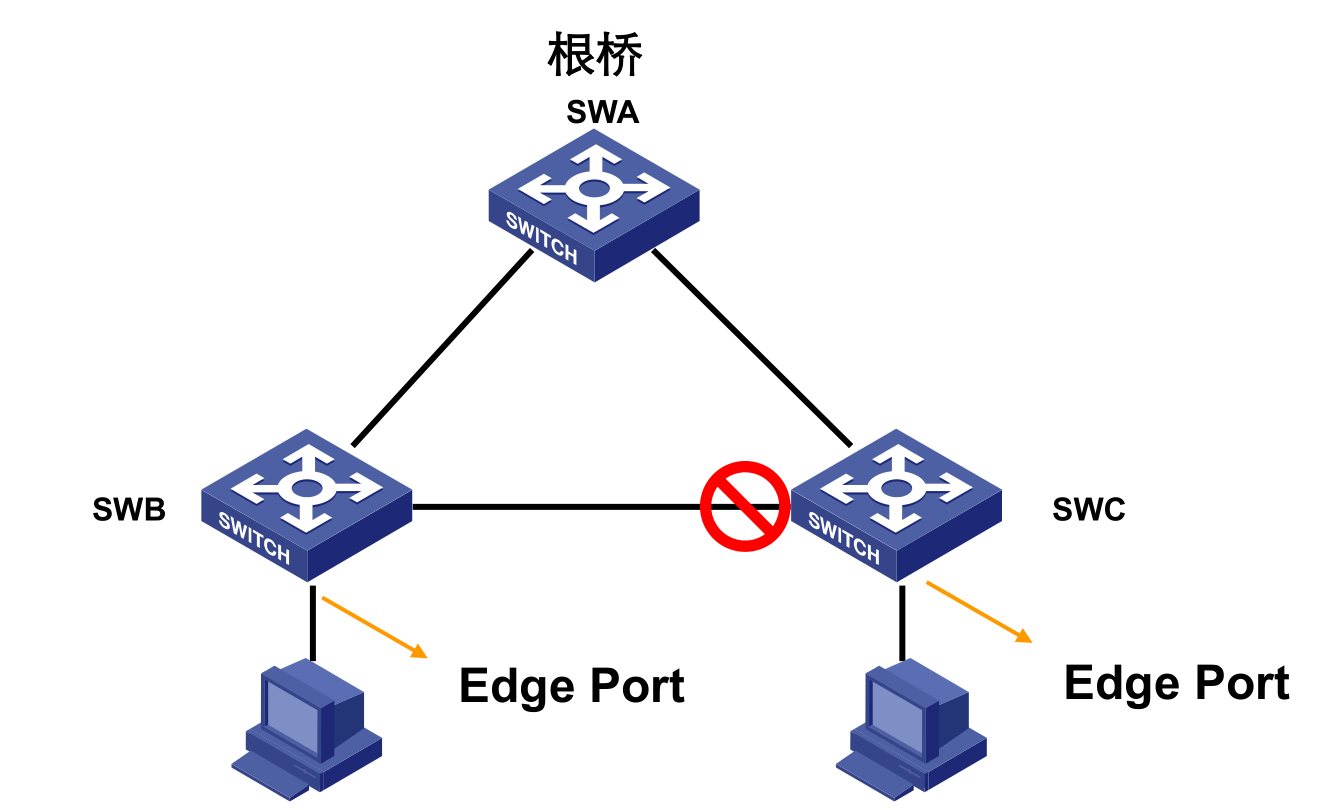

边缘端口

• 边缘端口指网桥上直接和终端相连的端口
• 边缘端口可以直接进入转发状态，不需要延时，并且不会触发拓扑改变
• 边缘端口收到BPDU后，会转变为非边缘端口

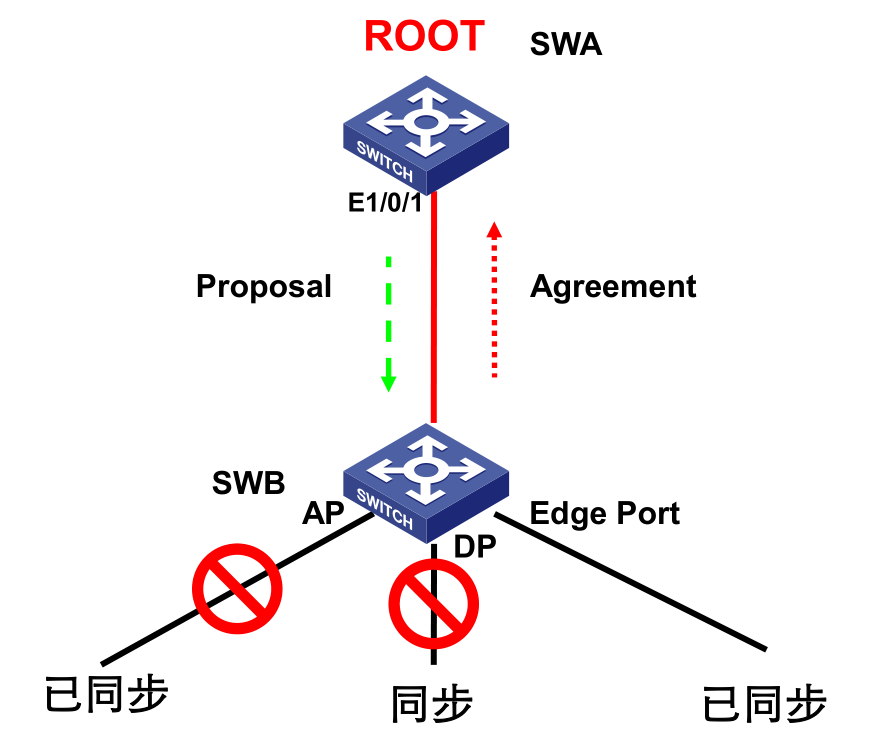

指定端口快速切换

• 指定端口可以通过与相连的网桥进行一次握手，快速进入转发状态。
– 握手请求报文：Proposal
– 握手回应报文：Agreement
• P/A机制条件：握手必须在点到点链路进行

RSTP拓扑改变处理机制

• 拓扑改变触发条件
– 只有非边缘端口转变为Forwarding状态时，产生拓扑改变
• 拓扑改变处理
– 在两倍Hello时间内向所有其它指定端口和根端口发送TC置位BPDU报文。
– 清除除接收到TC报文的端口之外的所有指定端口和根端口学习的MAC地址

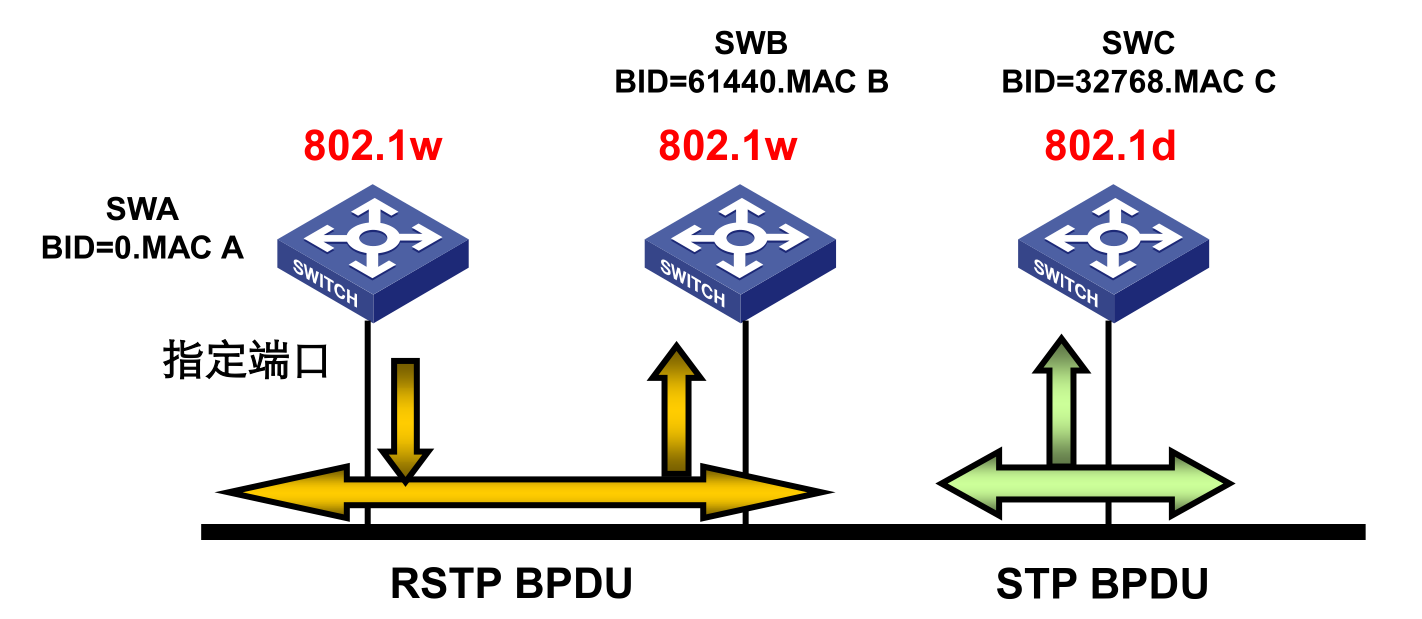

RSTP和STP的兼容运行

RSTP的端口连续三次接收到版本为STP的BPDU，则端口协议将切换到STP协议
切换到STP协议的RSTP端口将丧失快速收敛特性。
出现STP与RSTP混用的情况，建议将STP设备放在网络边缘。

运行STP的网桥移除后，由RSTP模式切换到STP模式的端口仍将运行在STP模式
