实验三 三层交换机实现VLAN之间的通信

实验三 三层交换机实现VLAN之间的通信

实验目的

交换机不同VLAN之间的通信，借助三层交换机来实现，后面可以通过路由器来实现VLAN间通信

应用环境

实验设备

一台华为S5700交换机，一台华为S3700交换机，两台PC机，三根网络连接线

实验拓扑

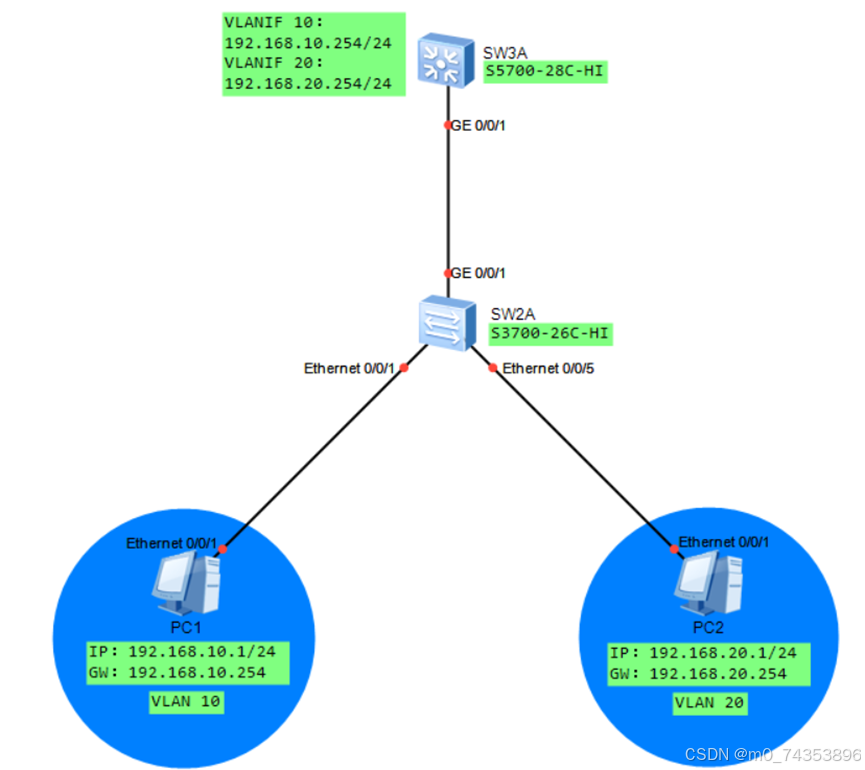

SW3A是三层交换机，SW2A是二层交换机；PC1和PC2分别属于不同的VLAN 10和VLAN 20

IP地址配置及网关

PC1：

IP：192.168.10.1/24

GW：192.168.10.254

PC2：

IP：192.168.20.1/24

GW：192.168.20.254

SW3A：

VLANIF 10：192.168.10.254/24

VLANIF 20：192.168.20.254/24

连接方法

三层交换机SW3A的G0/0/1接口与二层交换机SW2A的G0/0/1接口相连；PC1的Ethernet0/0/1与SW2A的Ethernet0/0/1相连；PC2的Ethernet0/0/1与SW2A的Ethernet0/0/5相连

实验要求

本实验进行配置时，关键在于三层SW3A交换机，我们要创建两个VLAN，VLAN 10和VLAN 20，并对VLAN 10 和VLAN 20来进行配置IP地址。//在之前的学习中，我们知道SW2A接入层交换机只能给VLAN 1配置IP地址而不能给其他VLAN配置，没有办法实现VLAN之间的通信。

实验步骤

第一步：首先配置SW2A

关闭弹窗、修改主机名

<Huawei>

<Huawei>sys

<Huawei>system-view

Enter system view, return user view with Ctrl+Z.

[Huawei]undo in e

Info: Information center is disabled.

[Huawei]sys

[Huawei]sysname SW2A

[SW2A]

划分VLAN 10和VLAN 20

[SW2A]vlan batch 10 20

Info: This operation may take a few seconds. Please wait for a moment...done.

[SW2A]

把e0/0/1到e0/0/4划分给VLAN 10，e0/0/5到0/0/8划分给VLAN 20，使用端口组形式

[SW2A]port-g

[SW2A]port-group 1

[SW2A-port-group-1]gr

[SW2A-port-group-1]group-member e0/0/1 to e0/0/4

[SW2A-port-group-1]p l a  //变成access模式

[SW2A-Ethernet0/0/1]p l a
