【HCIP学习】重发布和路由策略

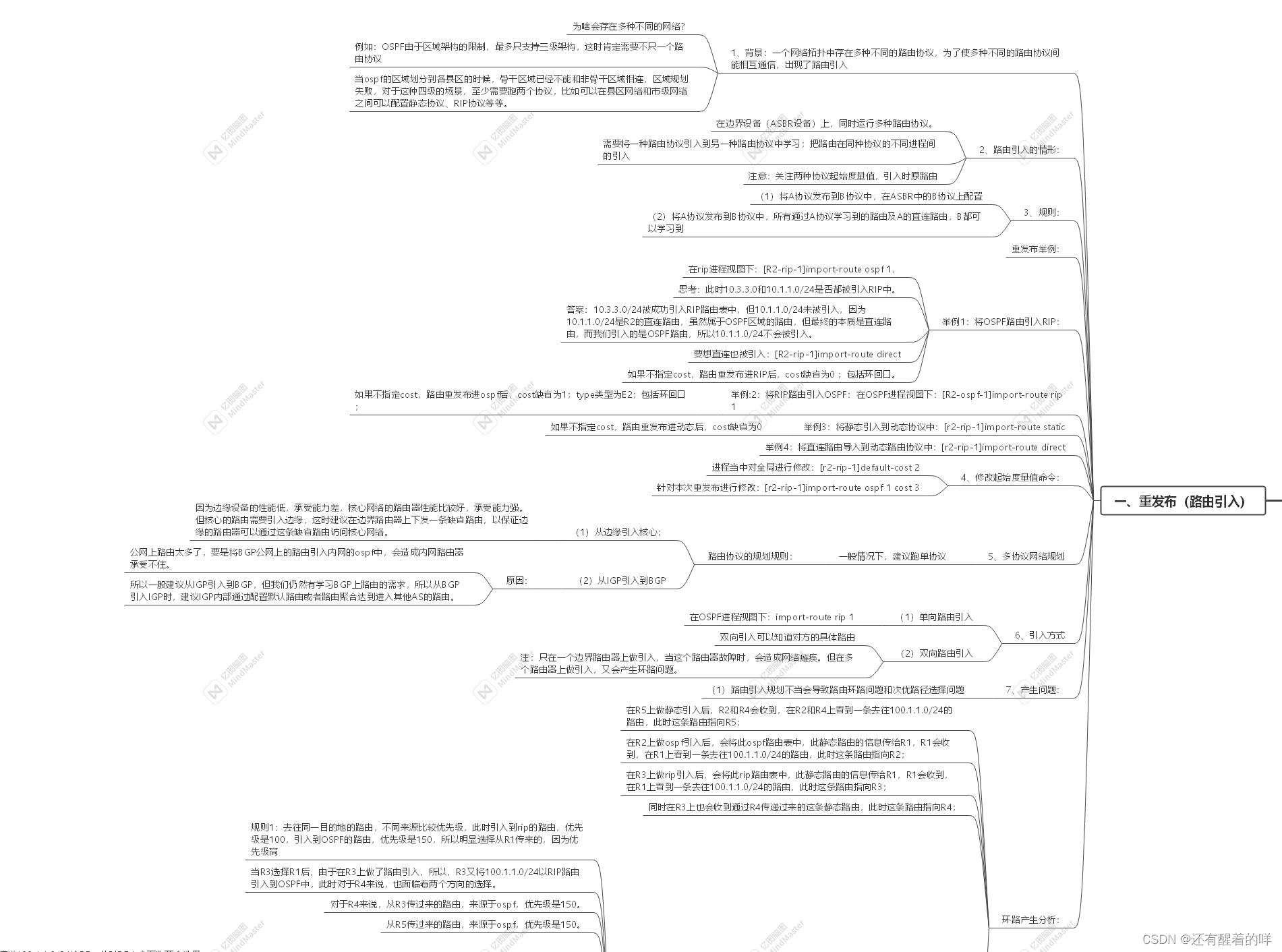

一、重发布（路由引入）

1、背景：

一个网络拓扑中存在多种不同的路由协议，为了使多种不同的路由协议间能相互通信，出现了路由引入

为啥会存在多种不同的网络？

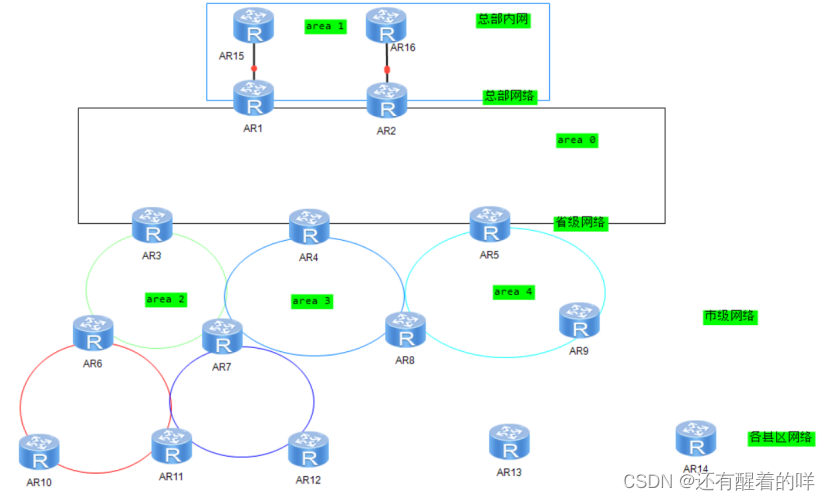

例如：OSPF由于区域架构的限制，最多只支持三级架构，这时肯定需要不只一个路由协议

当ospf的区域划分到各县区的时候，骨干区域已经不能和非骨干区域相连，区域规划失败，对于这种四级的场景，至少需要跑两个协议，比如可以在县区网络和市级网络之间可以配置静态协议、RIP协议等等。

2、路由引入的情形：

在边界设备（ASBR设备）上，同时运行多种路由协议。

需要将一种路由协议引入到另一种路由协议中学习；把路由在同种协议的不同进程间的引入

注意：关注两种协议起始度量值，引入时原路由

3、规则：

（1）将A协议发布到B协议中，在ASBR中的B协议上配置

（2）将A协议发布到B协议中，所有通过A协议学习到的路由及A的直连路由，B都可以学习到

重发布举例：

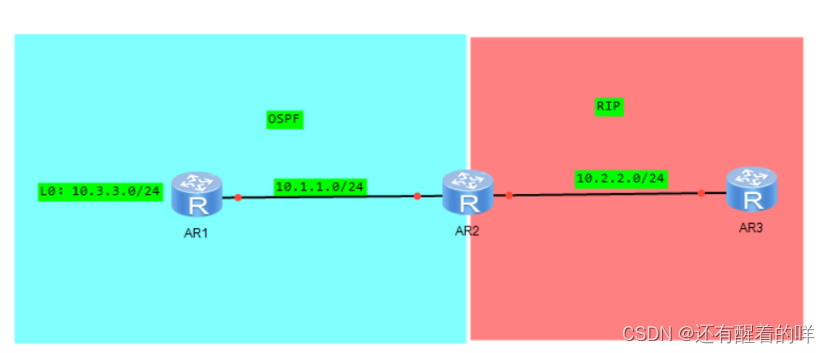

举例1：将OSPF路由引入RIP：

在rip进程视图下：[R2-rip-1]import-route ospf 1，

思考：此时10.3.3.0和10.1.1.0/24是否都被引入RIP中。

答案：10.3.3.0/24被成功引入RIP路由表中，但10.1.1.0/24未被引入，因为10.1.1.0/24是R2的直连路由，虽然属于OSPF区域的路由，但最终的本质是直连路由，而我们引入的是OSPF路由，所以10.1.1.0/24不会被引入。

要想直连也被引入：[R2-rip-1]import-route direct

如果不指定cost，路由重发布进RIP后，cost缺省为0 ；包括环回口。

举例:2：将RIP路由引入OSPF：在OSPF进程视图下：[R2-ospf-1]import-route rip 1

如果不指定cost，路由重发布进ospf后，cost缺省为1；type类型为E2；包括环回口 ；

举例3：将静态引入到动态协议中：[r2-rip-1]import-route static

如果不指定cost，路由重发布进动态后，cost缺省为0

举例4：将直连路由导入到动态路由协议中：[r2-rip-1]import-route direct

4、修改起始度量值命令：

进程当中对全局进行修改：[r2-rip-1]default-cost 2

针对本次重发布进行修改：[r2-rip-1]import-route ospf 1 cost 3

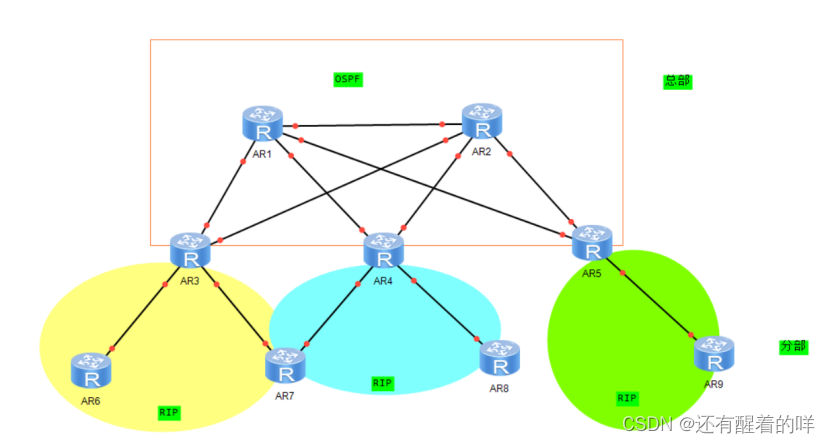

5、多协议网络规划

一般情况下，建议跑单协议

路由协议的规划规则：

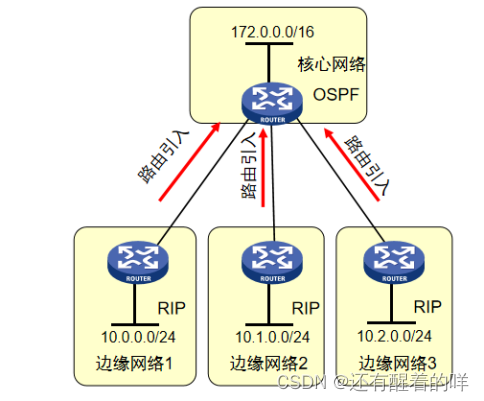

（1）从边缘引入核心；

因为边缘设备的性能低，承受能力差，核心网络的路由器性能比较好，承受能力强。但核心的路由需要引入边缘，这时建议在边界路由器上下发一条缺省路由，以保证边缘的路由器可以通过这条缺省路由访问核心网络。

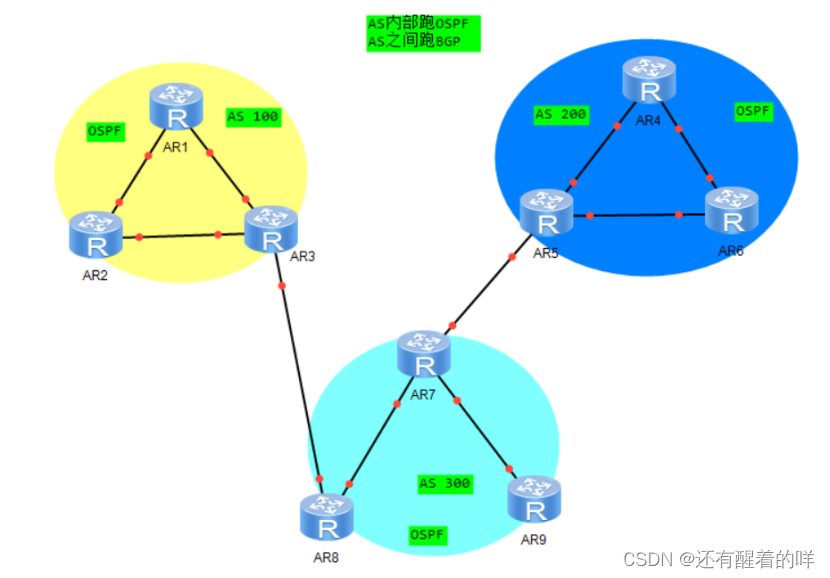

（2）从IGP引入到BGP

原因：

公网上路由太多了，要是将BGP公网上的路由引入内网的ospf中，会造成内网路由器承受不住。

所以一般建议从IGP引入到BGP，但我们仍然有学习BGP上路由的需求，所以从BGP引入IGP时，建议IGP内部通过配置默认路由或者路由聚合达到进入其他AS的路由。

6、引入方式

（1）单向路由引入

在OSPF进程视图下：import-route rip 1

（2）双向路由引入

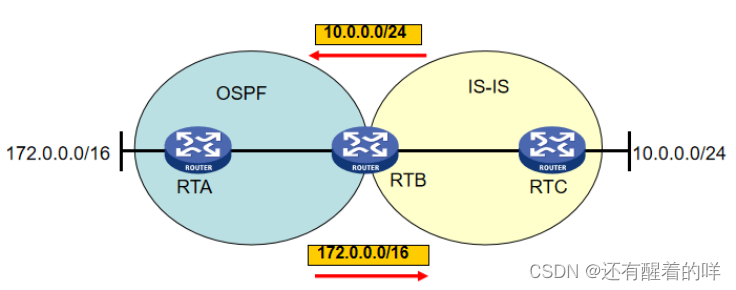

双向引入可以知道对方的具体路由

注：只在一个边界路由器上做引入，当这个路由器故障时，会造成网络瘫痪。但在多个路由器上做引入，又会产生环路问题。

7、产生问题：

路由引入规划不当会导致路由环路问题和次优路径选择问题

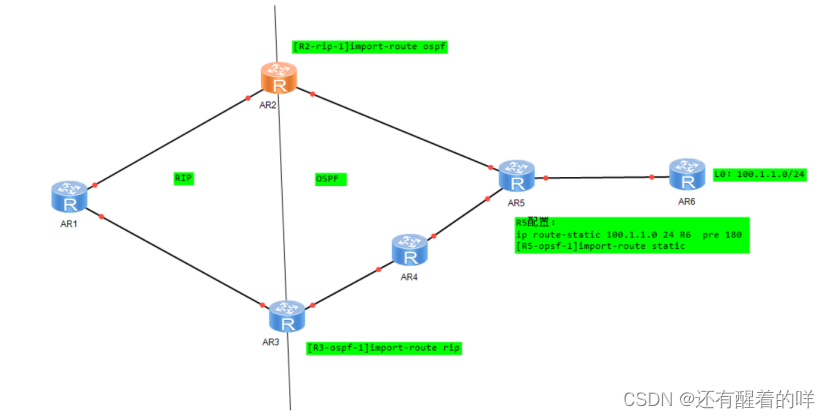

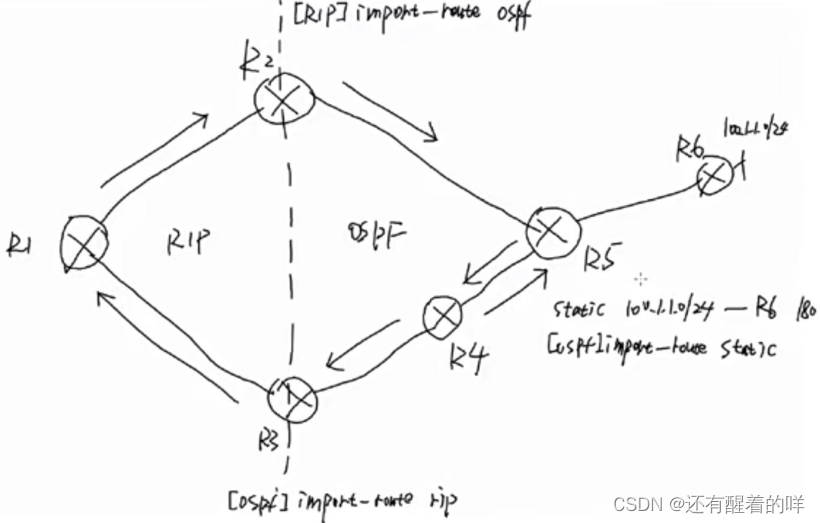

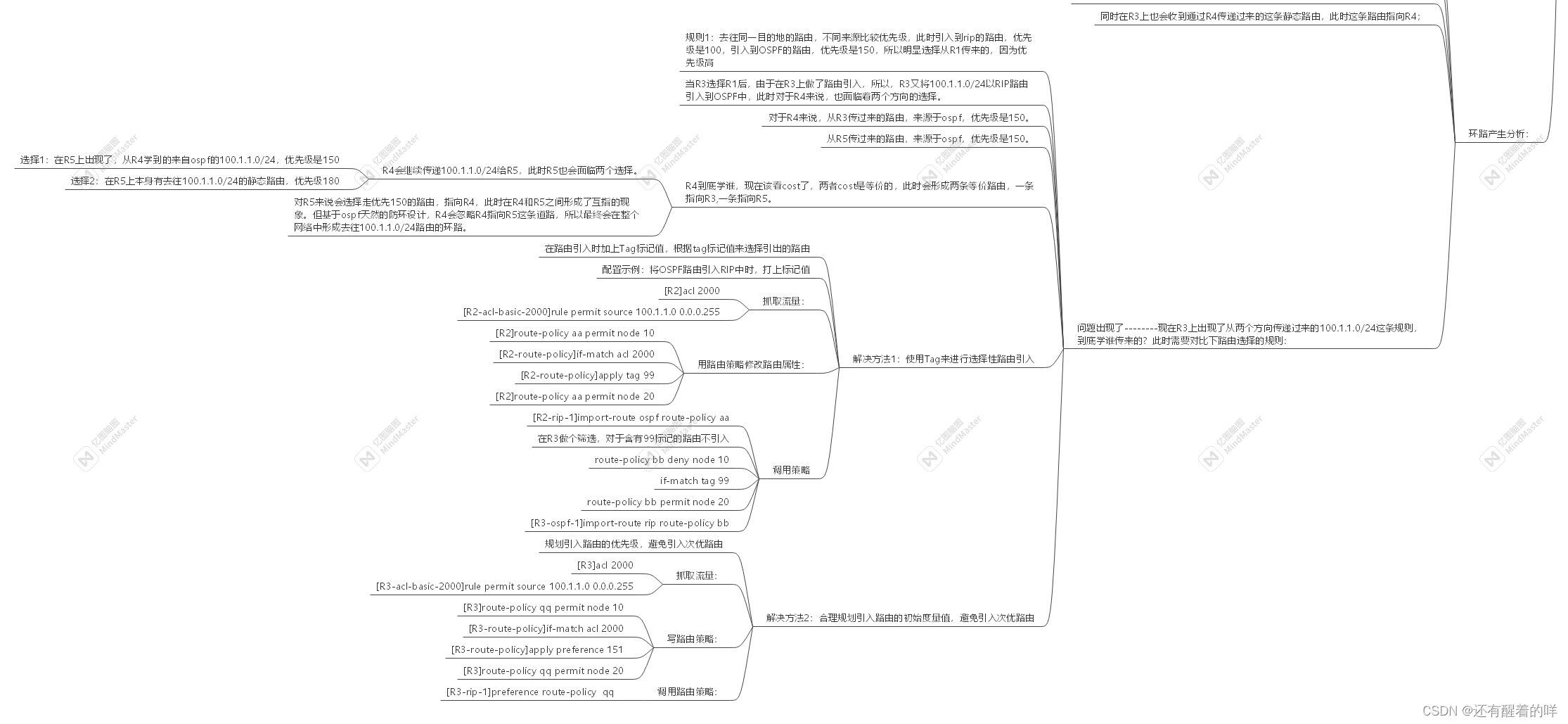

环路产生分析：

在R5上做静态引入后，R2和R4会收到，在R2和R4上看到一条去往100.1.1.0/24的路由，此时这条路由指向R5；

在R2上做ospf引入后，会将此ospf路由表中，此静态路由的信息传给R1，R1会收到，在R1上看到一条去往100.1.1.0/24的路由，此时这条路由指向R2；

在R3上做rip引入后，会将此rip路由表中，此静态路由的信息传给R1，R1会收到，在R1上看到一条去往100.1.1.0/24的路由，此时这条路由指向R3；

同时在R3上也会收到通过R4传递过来的这条静态路由，此时这条路由指向R4；

问题出现了--------现在R3上出现了从两个方向传递过来的100.1.1.0/24这条规则，到底学谁传来的？此时需要对比下路由选择的规则：

规则1：去往同一目的地的路由，不同来源比较优先级，此时引入到rip的路由，优先级是100，引入到OSPF的路由，优先级是150，所以明显选择从R1传来的，因为优先级高

当R3选择R1后，由于在R3上做了路由引入，所以，R3又将100.1.1.0/24以RIP路由引入到OSPF中，此时对于R4来说，也面临着两个方向的选择。

对于R4来说，从R3传过来的路由，来源于ospf，优先级是150。

                       从R5传过来的路由，来源于ospf，优先级是150。

R4到底学谁，现在该看cost了，两者cost是等价的，此时会形成两条等价路由，一条指向R3,一条指向R5。

R4会继续传递100.1.1.0/24给R5，此时R5也会面临两个选择。

     选择1：在R5上出现了，从R4学到的来自ospf的100.1.1.0/24，优先级是150

     选择2：在R5上本身有去往100.1.1.0/24的静态路由，优先级180

对R5来说会选择走优先150的路由，指向R4，此时在R4和R5之间形成了互指的现象。但基于ospf天然的防环设计，R4会忽略R4指向R5这条道路，所以最终会在整个网络中形成去往100.1.1.0/24路由的环路。

解决方法1：使用Tag来进行选择性路由引入

在路由引入时加上Tag标记值，根据tag标记值来选择引出的路由

配置示例：将OSPF路由引入RIP中时，打上标记值

抓取流量：

[R2]acl 2000

[R2-acl-basic-2000]rule permit source 100.1.1.0 0.0.0.255

用路由策略修改路由属性：

[R2]route-policy aa permit node 10

[R2-route-policy]if-match acl 2000

[R2-route-policy]apply tag 99

[R2]route-policy aa permit node 20

调用策略

[R2-rip-1]import-route ospf route-policy aa

在R3做个筛选，对于含有99标记的路由不引入

route-policy bb deny node 10

if-match tag 99

route-policy bb permit node 20

[R3-ospf-1]import-route rip route-policy bb

解决方法2：合理规划引入路由的初始度量值，避免引入次优路由

                    规划引入路由的优先级，避免引入次优路由

抓取流量：

[R3]acl 2000

[R3-acl-basic-2000]rule permit source 100.1.1.0 0.0.0.255

写路由策略：

[R3]route-policy qq permit node 10

[R3-route-policy]if-match acl 2000

[R3-route-policy]apply preference 151

[R3]route-policy qq permit node 20

调用路由策略：

[R3-rip-1]preference route-policy  qq

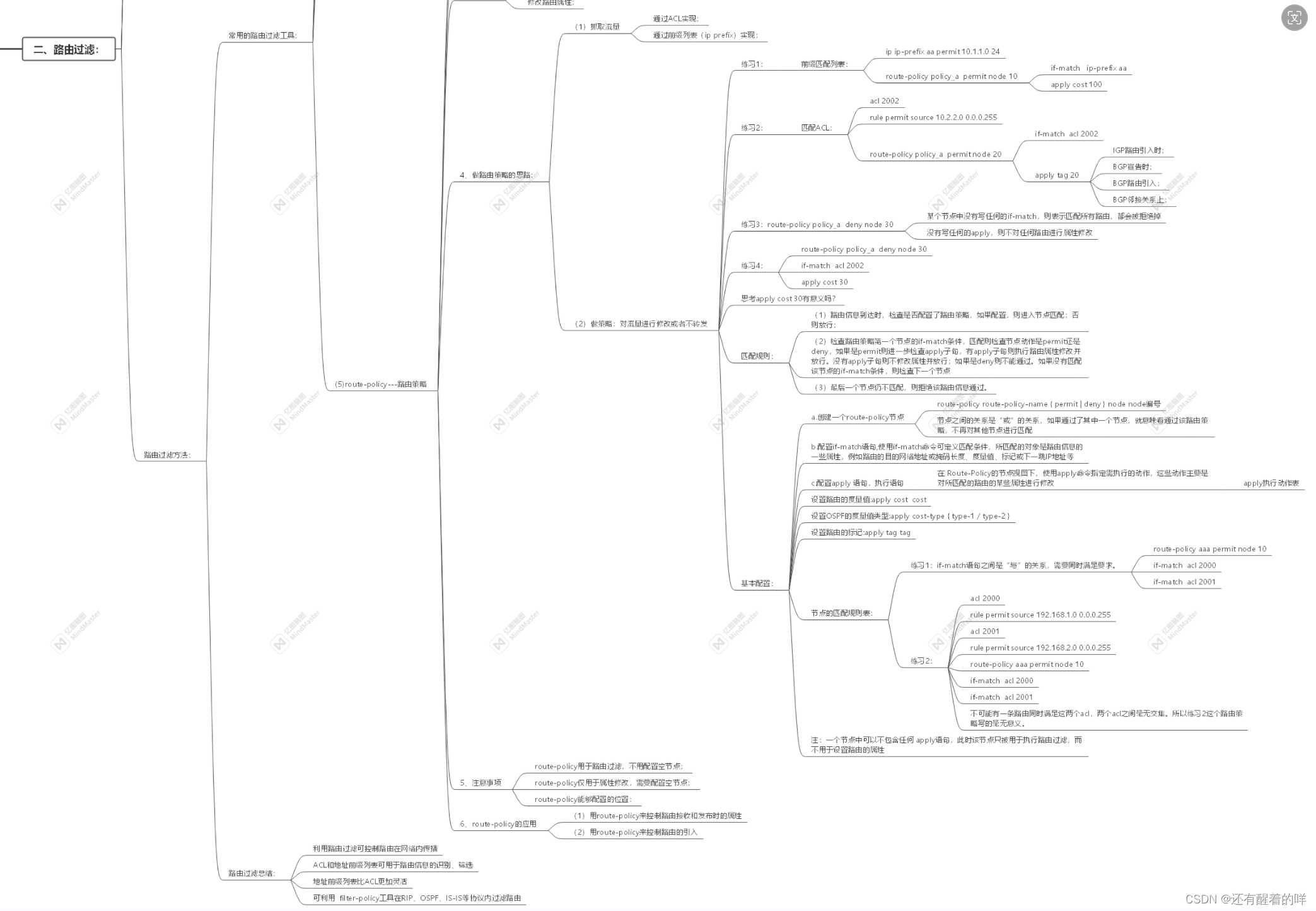

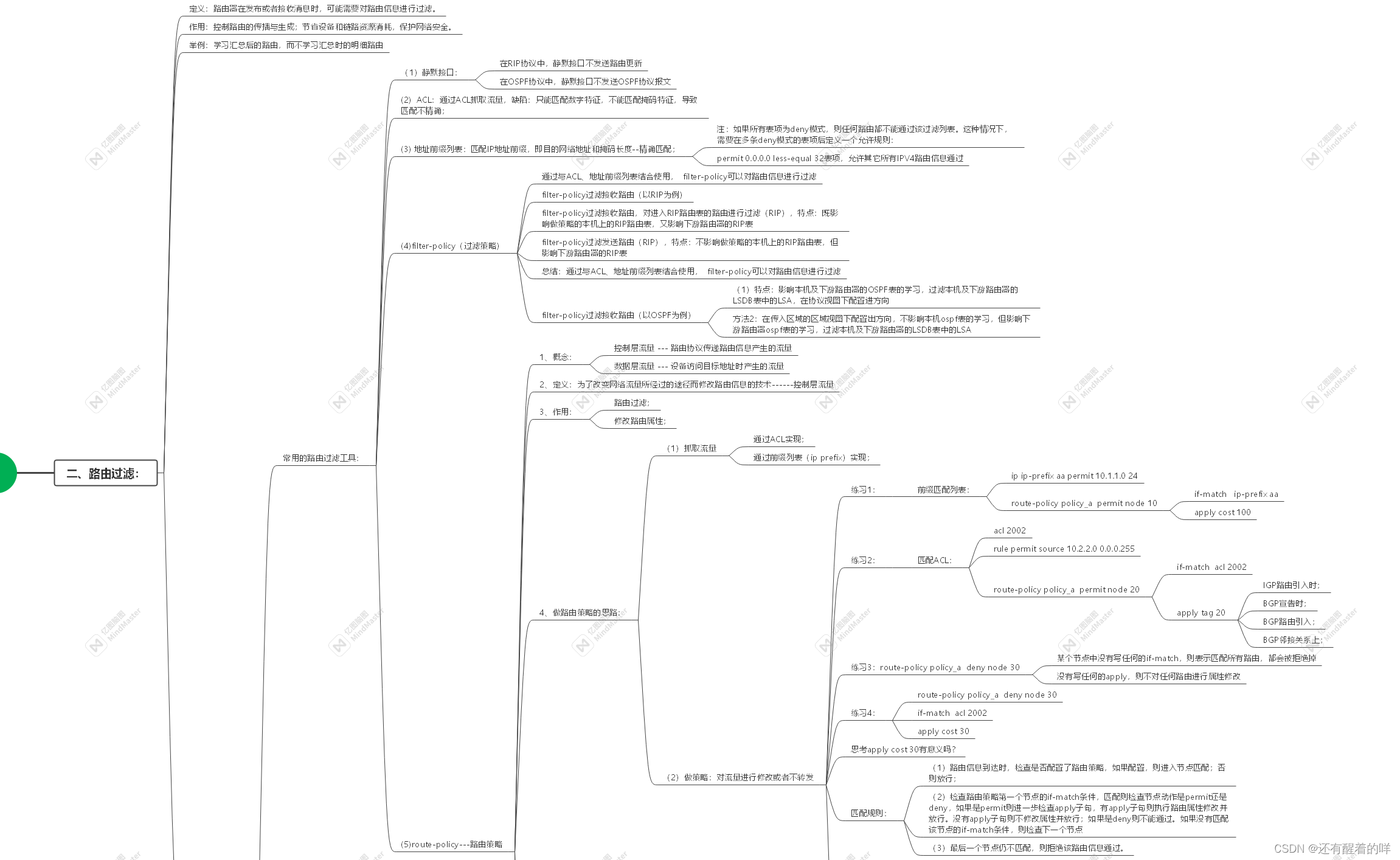

二、路由过滤：

定义：路由器在发布或者接收消息时，可能需要对路由信息进行过滤。

作用：控制路由的传播与生成；节省设备和链路资源消耗，保护网络安全。

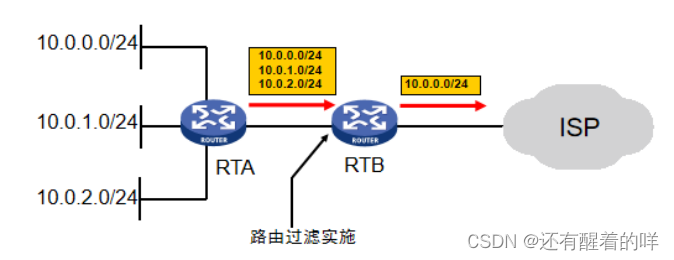

举例：学习汇总后的路由，而不学习汇总时的明细路由

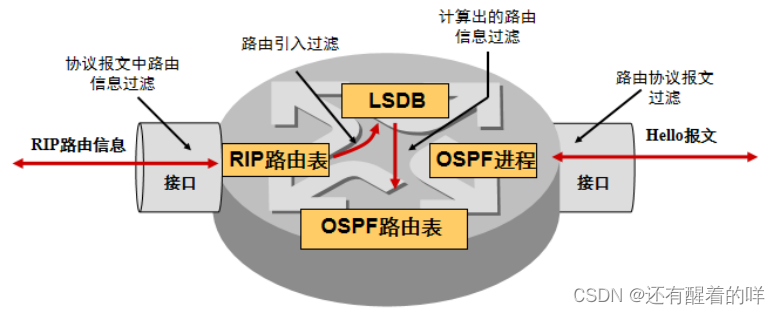

路由过滤方法：

常用的路由过滤工具：

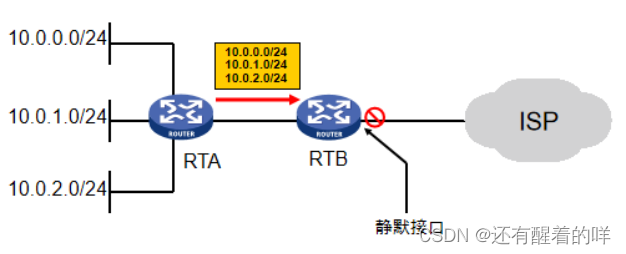

   (1)静默接口：

在RIP协议中，静默接口不发送路由更新

在OSPF协议中，静默接口不发送OSPF协议报文

(2)  ACL：

通过ACL抓取流量，缺陷：只能匹配数字特征，不能匹配掩码特征，导致匹配不精确；

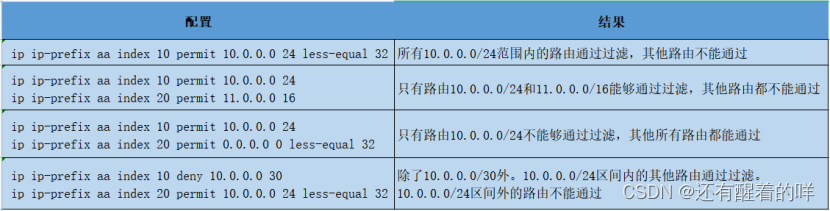

(3) 地址前缀列表：

匹配IP地址前缀，即目的网络地址和掩码长度--精确匹配；

注：如果所有表项为deny模式，则任何路由都不能通过该过滤列表。这种情况下，需要在多条deny模式的表项后定义一个允许规则：

permit 0.0.0.0 less-equal 32表项，允许其它所有IPV4路由信息通过

  (4)filter-policy（过滤策略）

通过与ACL、地址前缀列表结合使用，  filter-policy可以对路由信息进行过滤

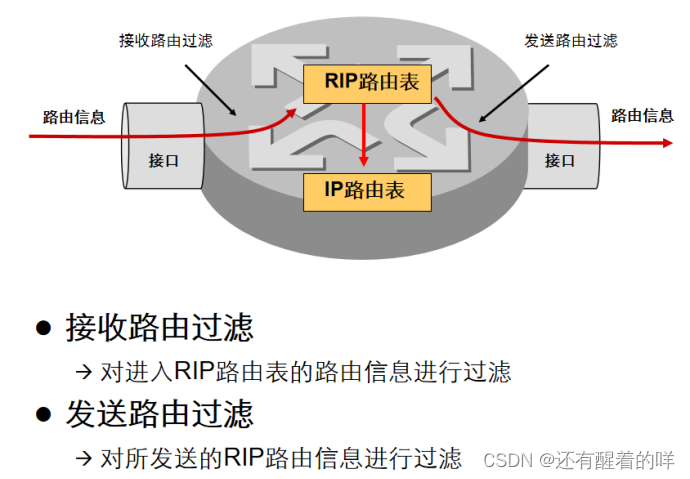

 filter-policy过滤接收路由（以RIP为例）

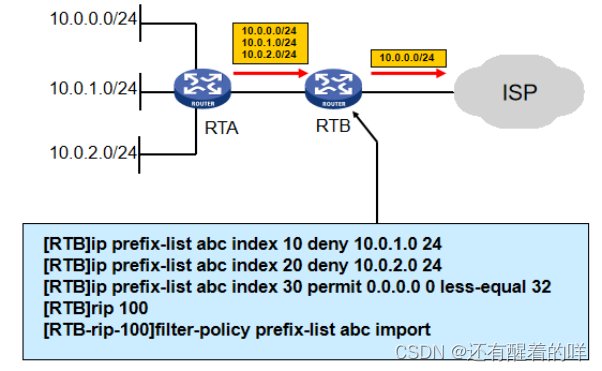

 filter-policy过滤接收路由，对进入RIP路由表的路由进行过滤（RIP），特点：既影响做策略的本机上的RIP路由表，又影响下游路由器的RIP表

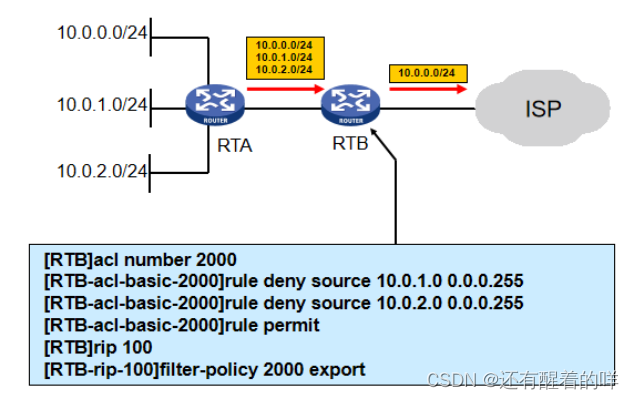

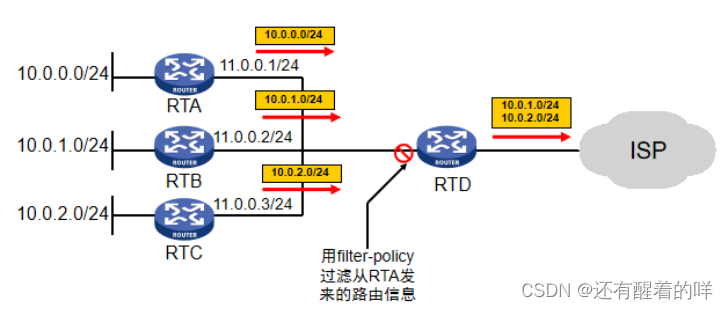

 filter-policy过滤发送路由（RIP），特点：不影响做策略的本机上的RIP路由表，但影响下游路由器的RIP表

总结：通过与ACL、地址前缀列表结合使用，  filter-policy可以对路由信息进行过滤

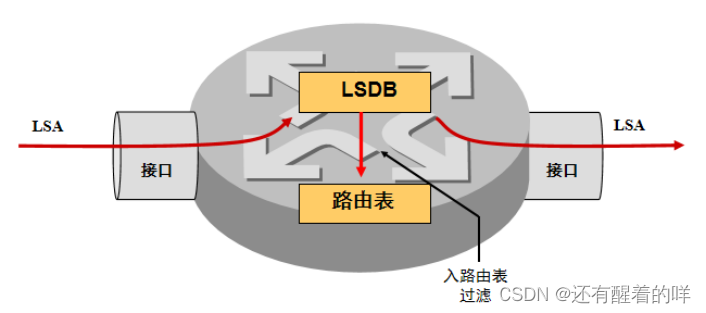

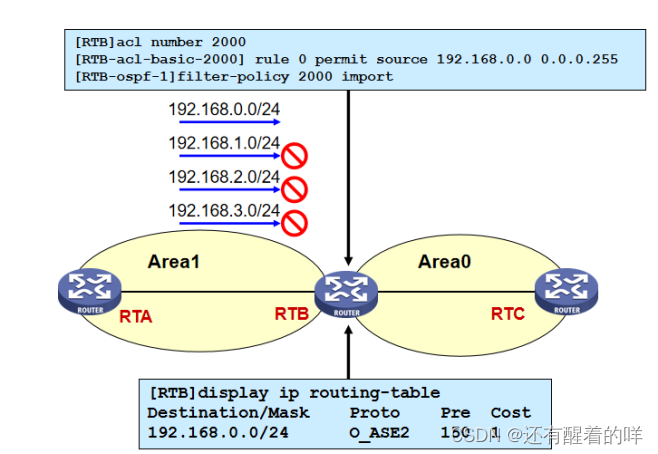

filter-policy过滤接收路由（以OSPF为例）

（1）特点：影响本机及下游路由器的OSPF表的学习，过滤本机及下游路由器的LSDB表中的LSA，在协议视图下配置进方向

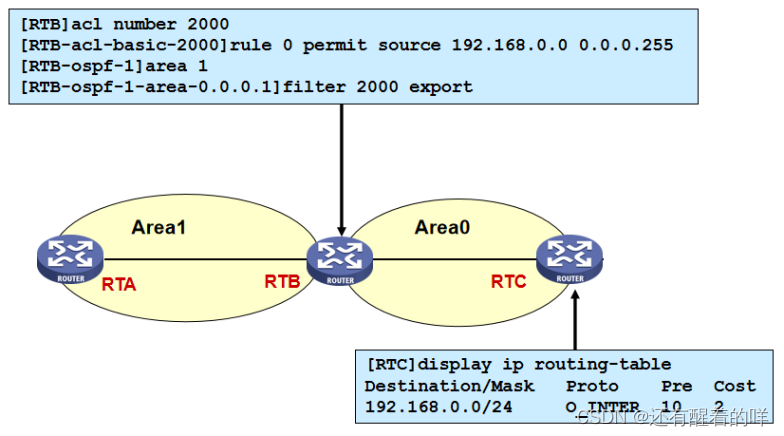

方法2：在传入区域的区域视图下配置出方向，不影响本机ospf表的学习，但影响下游路由器ospf表的学习，过滤本机及下游路由器的LSDB表中的LSA

路由过滤总结：

利用路由过滤可控制路由在网络内传播

ACL和地址前缀列表可用于路由信息的识别、筛选

地址前缀列表比ACL更加灵活

可利用  filter-policy工具在RIP、OSPF、IS-IS等协议内过滤路由

(5)route-policy---路由策略

1、概念：

控制层流量 --- 路由协议传递路由信息产生的流量

数据层流量 --- 设备访问目标地址时产生的流量

2、定义：

为了改变网络流量所经过的途径而修改路由信息的技术------控制层流量

3、作用：

     路由过滤；

     修改路由属性；

4、做路由策略的思路：

（1）抓取流量

通过ACL实现；

通过前缀列表（ip prefix）实现；

（2）做策略：对流量进行修改或者不转发

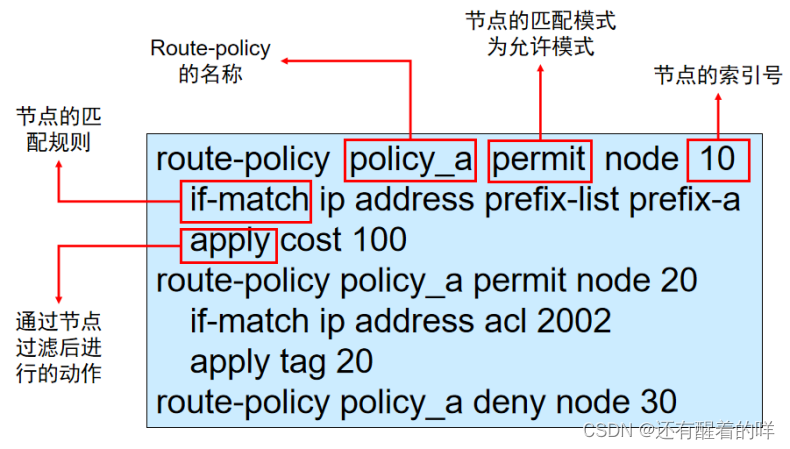

练习1：

前缀匹配列表：

 ip ip-prefix aa permit 10.1.1.0 24

route-policy policy_a  permit node 10

    if-match   ip-prefix aa

    apply cost 100

练习2：

匹配ACL：

acl 2002

rule permit source 10.2.2.0 0.0.0.255

route-policy policy_a  permit node 20

    if-match  acl 2002

    apply tag 20

练习3：route-policy policy_a  deny node 30

某个节点中没有写任何的if-match，则表示匹配所有路由，都会被拒绝掉

没有写任何的apply，则不对任何路由进行属性修改

练习4：

route-policy policy_a  deny node 30

 if-match  acl 2002

apply cost 30

思考apply cost 30有意义吗？

匹配规则：

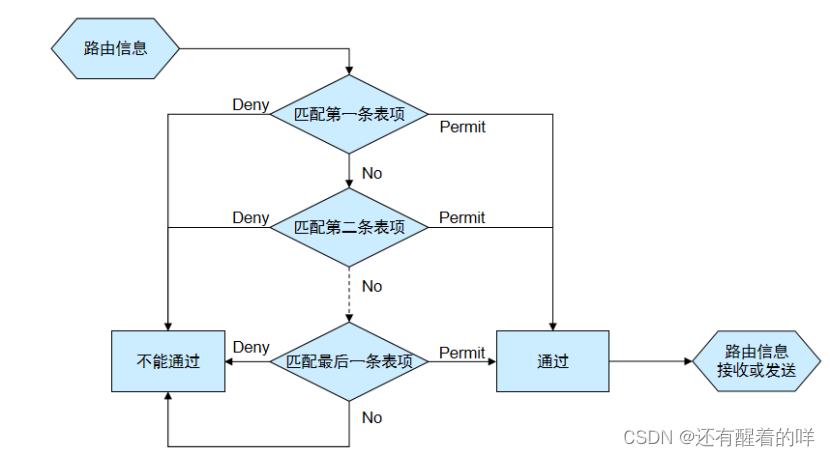

（1）路由信息到达时，检查是否配置了路由策略，如果配置，则进入节点匹配；否则放行；

（2）检查路由策略第一个节点的if-match条件，匹配则检查节点动作是permit还是deny，如果是permit则进一步检查apply子句，有apply子句则执行路由属性修改并放行。没有apply子句则不修改属性并放行；如果是deny则不能通过。如果没有匹配该节点的if-match条件，则检查下一个节点

（3）最后一个节点仍不匹配，则拒绝该路由信息通过。

基本配置：

a.创建一个route-policy节点

route-policy route-policy-name { permit | deny } node node编号

节点之间的关系是“或”的关系，如果通过了其中一个节点，就意味着通过该路由策略，不再对其他节点进行匹配

b.配置if-match语句,使用if-match命令可定义匹配条件，所匹配的对象是路由信息的一些属性，例如路由的目的网络地址或掩码长度、度量值、标记或下一跳IP地址等

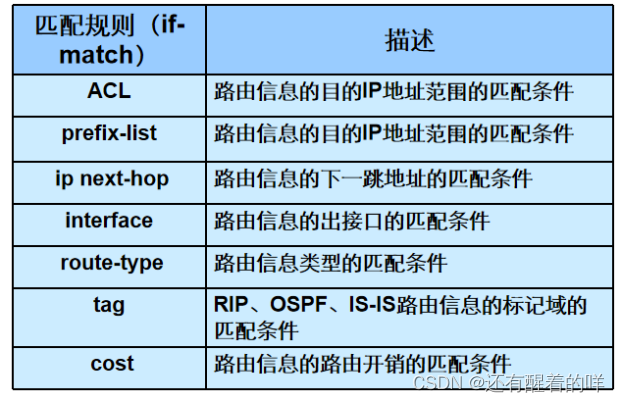

节点的匹配规则表：

练习1：if-match语句之间是“与”的关系，需要同时满足要求。

route-policy aaa permit node 10

if-match  acl 2000

if-match  acl 2001

练习2：

acl 2000

rule permit source 192.168.1.0 0.0.0.255

acl 2001

rule permit source 192.168.2.0 0.0.0.255

route-policy aaa permit node 10

if-match  acl 2000

if-match  acl 2001

不可能有一条路由同时满足这两个acl，两个acl之间毫无交集。所以练习2这个路由策略写的毫无意义。

c.配置apply 语句，执行语句

在 Route-Policy的节点视图下，使用apply命令指定需执行的动作，这些动作主要是对所匹配的路由的某些属性进行修改

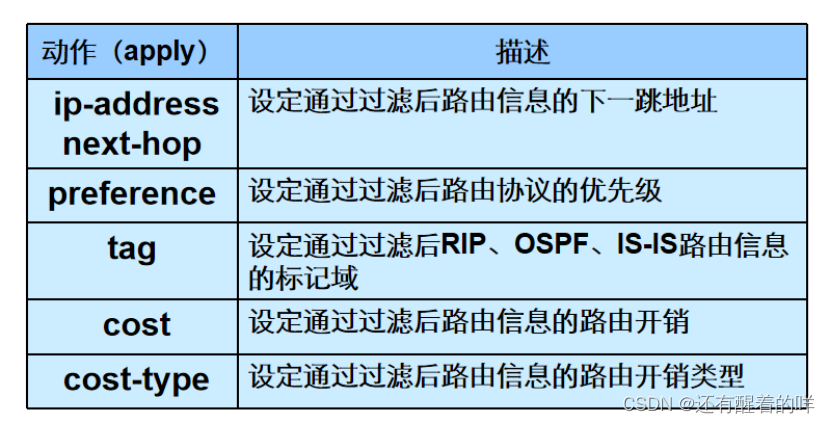

apply执行动作表

设置路由的度量值:apply cost  cost

设置OSPF的度量值类型:apply cost-type { type-1 / type-2 }

设置路由的标记:apply tag tag

注：一个节点中可以不包含任何 apply语句，此时该节点只被用于执行路由过滤，而不用于设置路由的属性

5、注意事项

route-policy用于路由过滤，不用配置空节点；

route-policy仅用于属性修改，需要配置空节点；

route-policy能够配置的位置：

         IGP路由引入时；

         BGP宣告时；

         BGP路由引入；

         BGP邻接关系上；

6、route-policy的应用

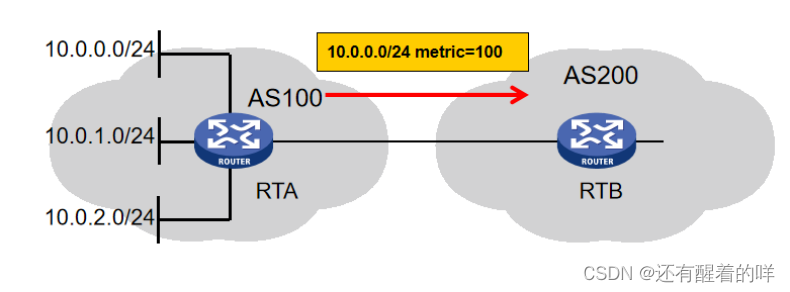

（1）用route-policy来控制路由接收和发布时的属性

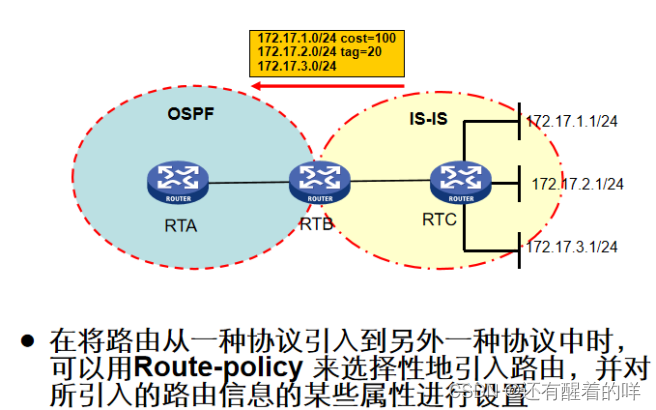

（2）用route-policy来控制路由的引入

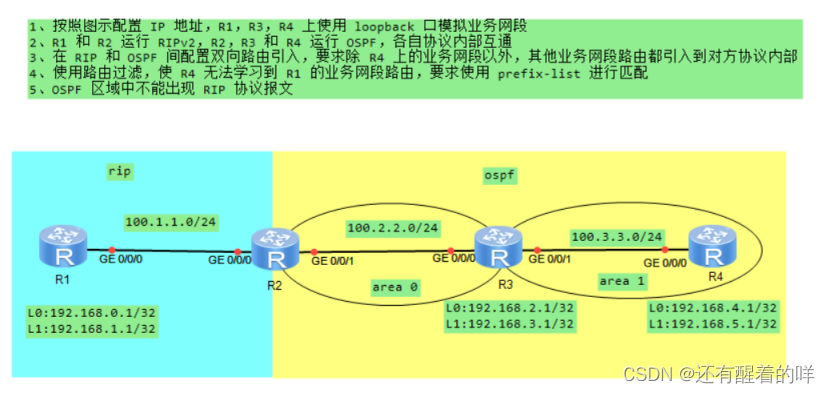

三、实验（路由过滤与引入）

 实验配置见下一篇文章哦~
