【HCIP学习】BGP基础

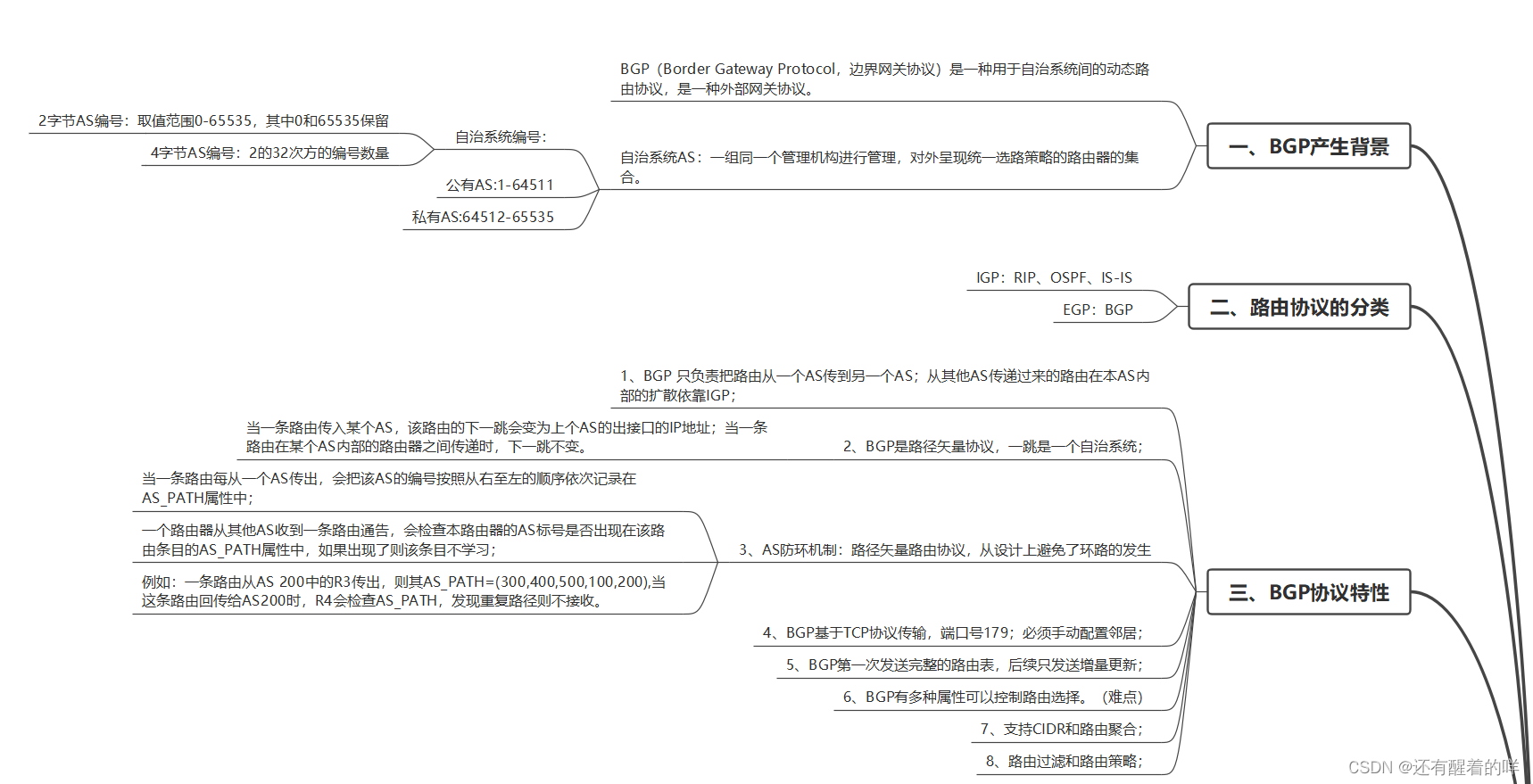

一、BGP产生背景

BGP（Border Gateway Protocol，边界网关协议）是一种用于自治系统间的动态路由协议，是一种外部网关协议。

自治系统AS：一组同一个管理机构进行管理，对外呈现统一选路策略的路由器的集合。

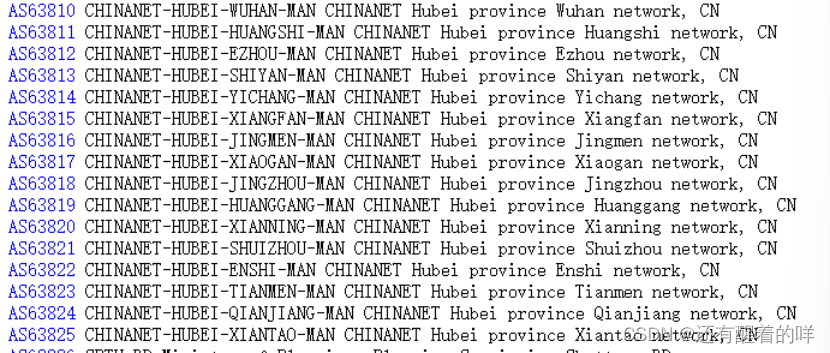

自治系统编号：

       2字节AS编号：取值范围0-65535，其中0和65535保留

                         公有AS:1-64511

                         私有AS:64512-65535

       4字节AS编号：2的32次方的编号数量

二、路由协议的分类

IGP：RIP、OSPF、IS-IS

EGP：BGP

三、BGP协议特性

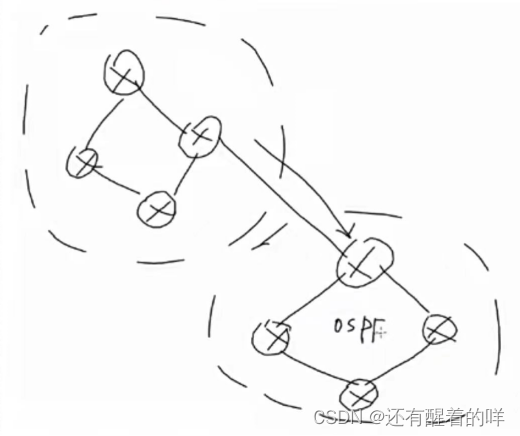

1、BGP 只负责把路由从一个AS传到另一个AS；从其他AS传递过来的路由在本AS内部的扩散依靠IGP；

2、BGP是路径矢量协议，一跳是一个自治系统；

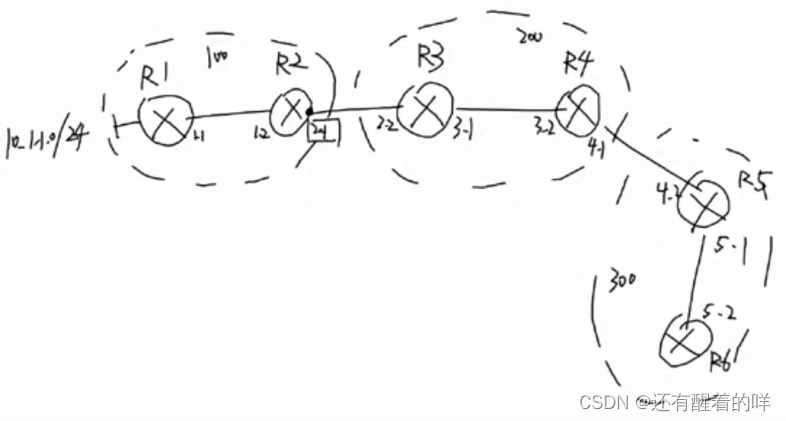

当一条路由传入某个AS，该路由的下一跳会变为上个AS的出接口的IP地址；当一条路由在某个AS内部的路由器之间传递时，下一跳不变。

3、AS防环机制：

路径矢量路由协议，从设计上避免了环路的发生

当一条路由每从一个AS传出，会把该AS的编号按照从右至左的顺序依次记录在AS_PATH属性中；

一个路由器从其他AS收到一条路由通告，会检查本路由器的AS标号是否出现在该路由条目的AS_PATH属性中，如果出现了则该条目不学习；

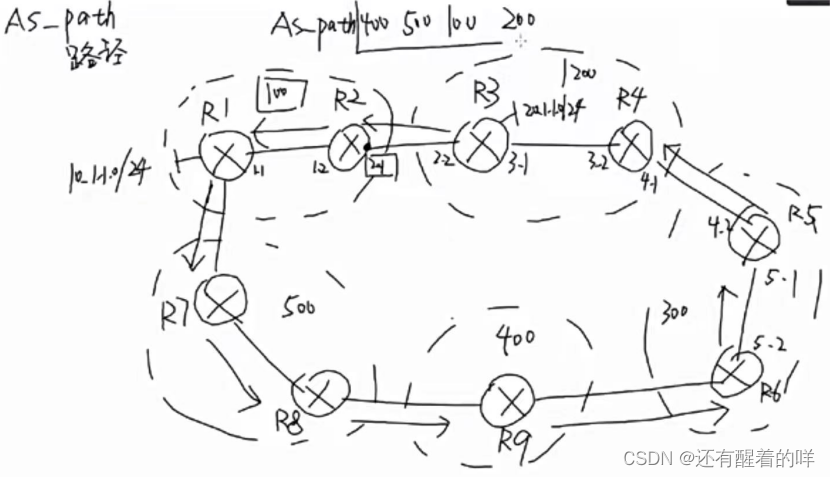

例如：一条路由从AS 200中的R3传出，则其AS_PATH=(300,400,500,100,200),当这条路由回传给AS200时，R4会检查AS_PATH，发现重复路径则不接收。

4、BGP基于TCP协议传输，端口号179；必须手动配置邻居；

5、BGP第一次发送完整的路由表，后续只发送增量更新；

6、BGP有多种属性可以控制路由选择。（难点）

7、支持CIDR和路由聚合；

8、路由过滤和路由策略；

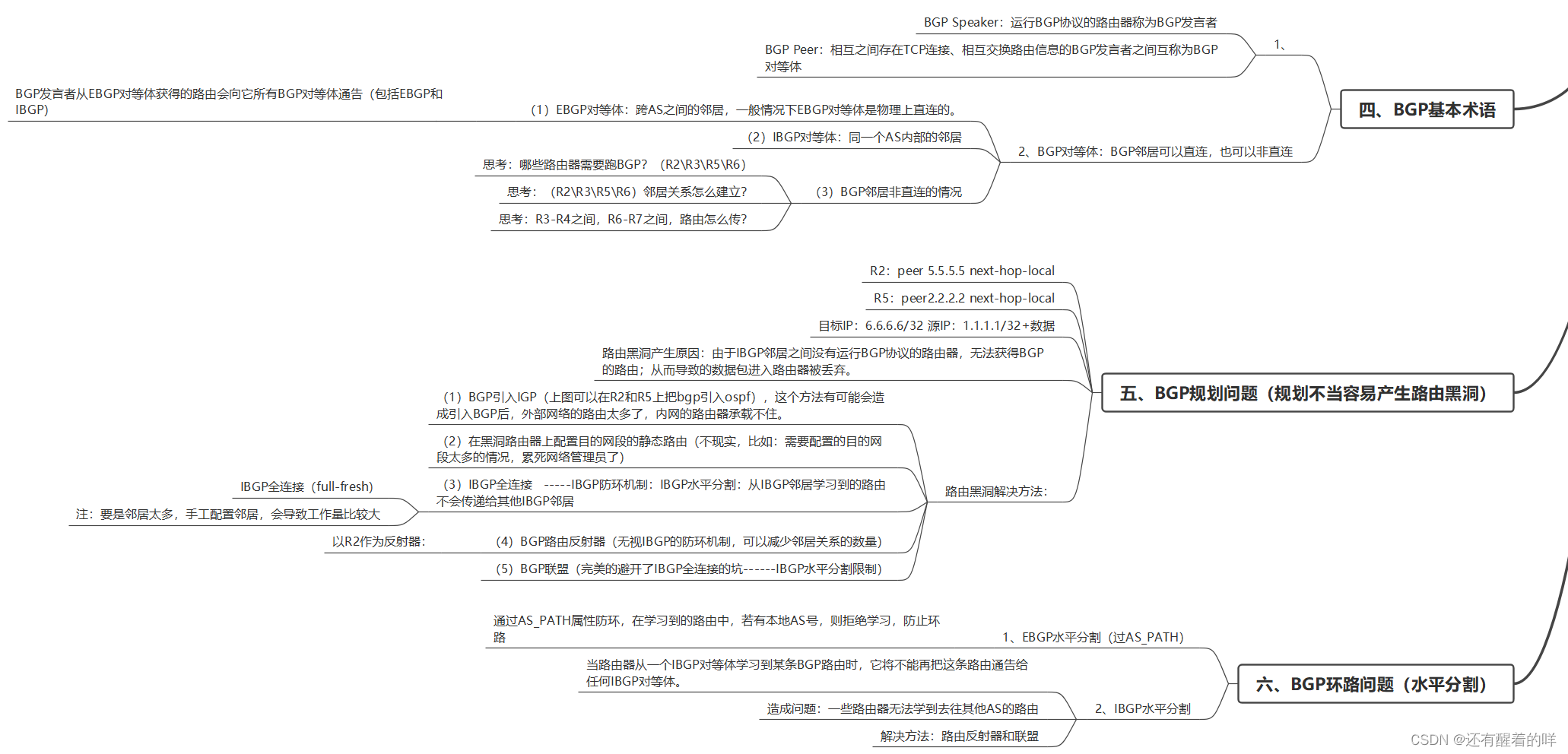

四、BGP基本术语

1、

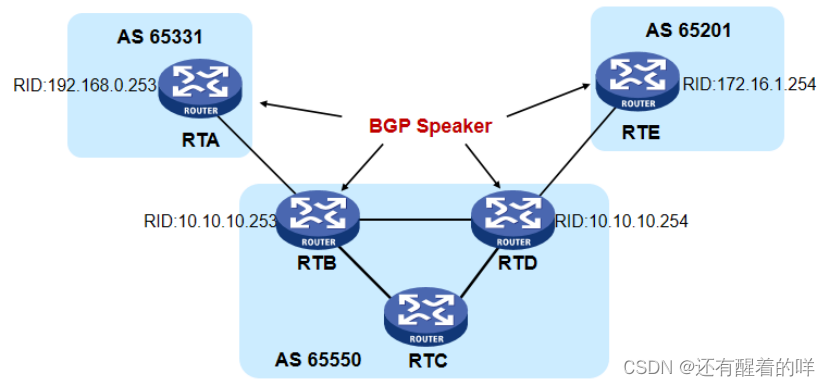

BGP Speaker：运行BGP协议的路由器称为BGP发言者

BGP Peer：相互之间存在TCP连接、相互交换路由信息的BGP发言者之间互称为BGP对等体

2、BGP对等体：BGP邻居可以直连，也可以非直连

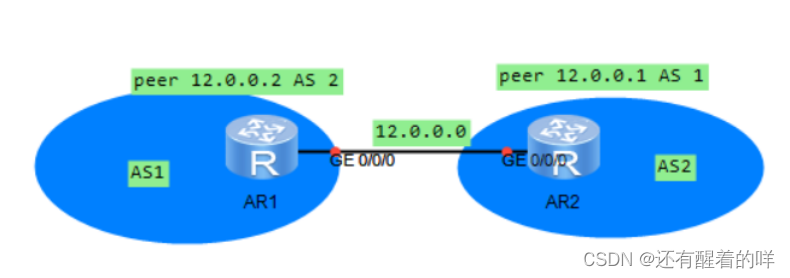

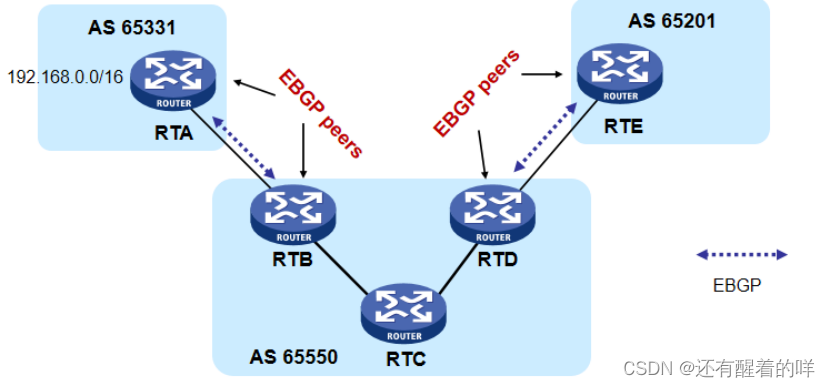

（1）EBGP对等体：跨AS之间的邻居，一般情况下EBGP对等体是物理上直连的。

BGP发言者从EBGP对等体获得的路由会向它所有BGP对等体通告（包括EBGP和IBGP）

（2）IBGP对等体：同一个AS内部的邻居

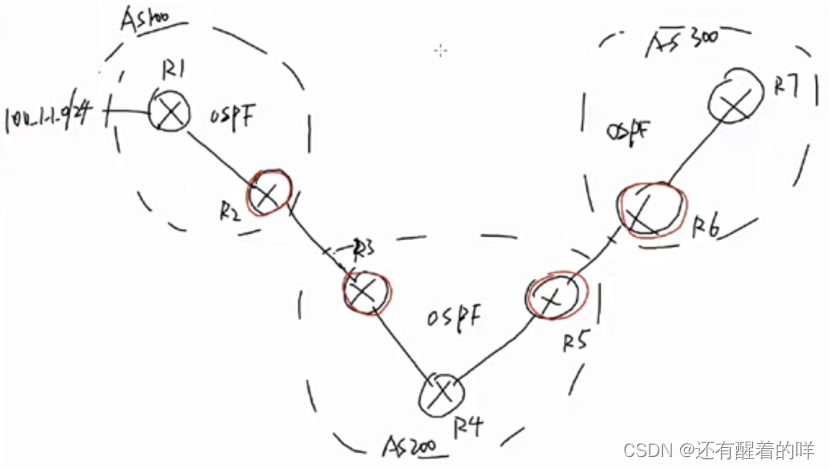

（3）BGP邻居非直连的情况

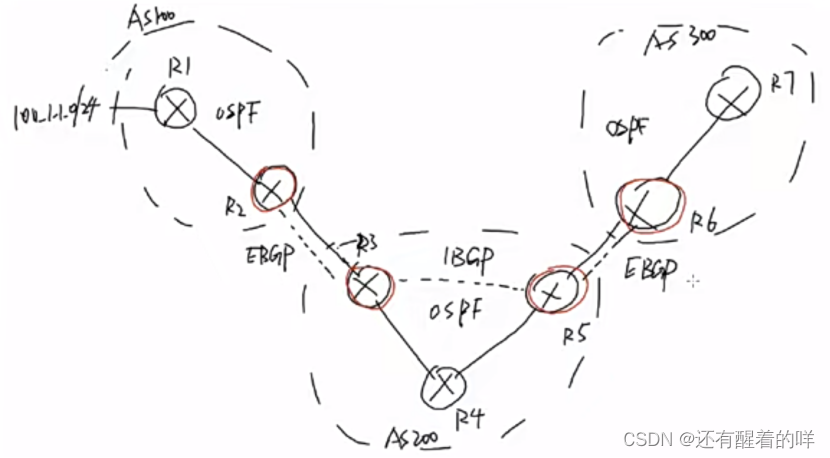

思考：哪些路由器需要跑BGP？（R2\R3\R5\R6）

思考：（R2\R3\R5\R6）邻居关系怎么建立？

思考：R3-R4之间，R6-R7之间，路由怎么传？

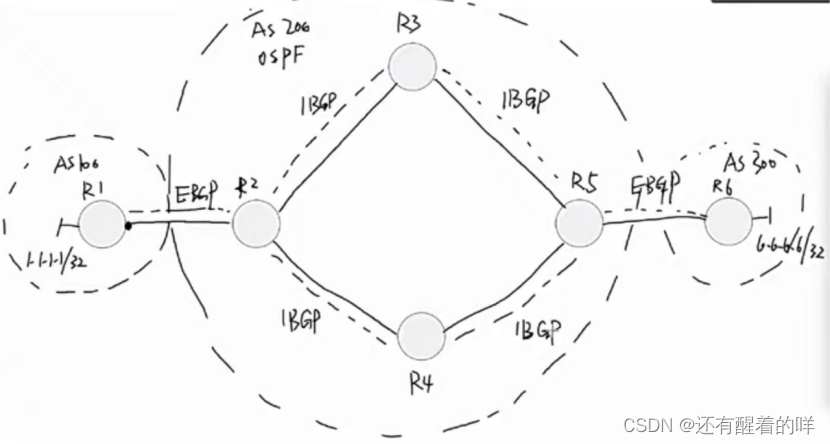

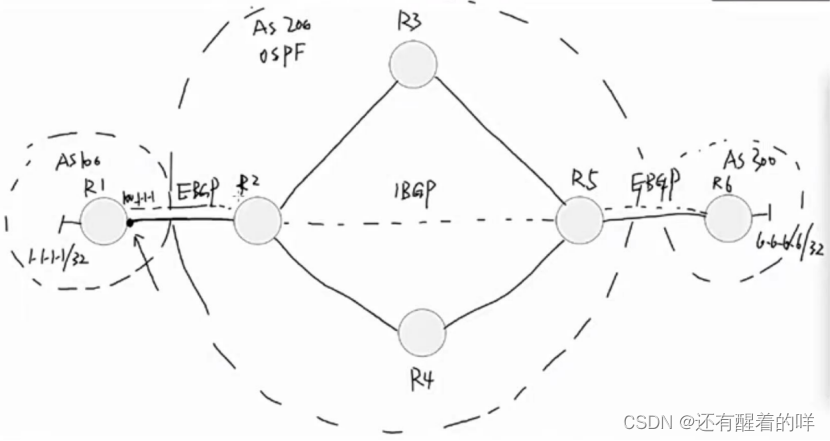

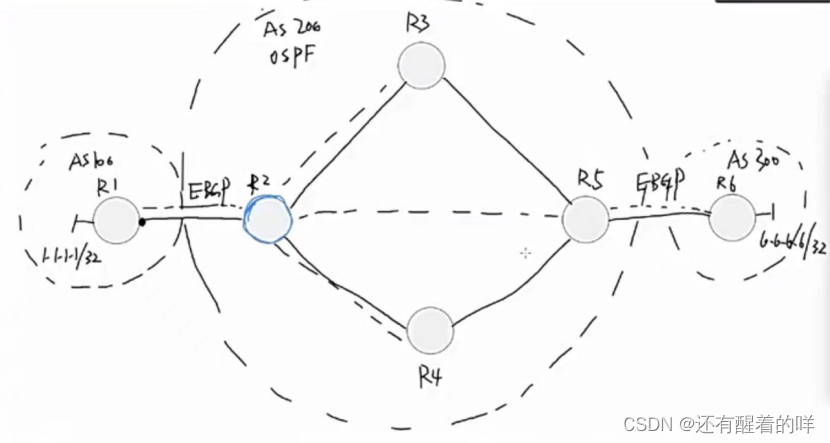

五、BGP规划问题（规划不当容易产生路由黑洞）

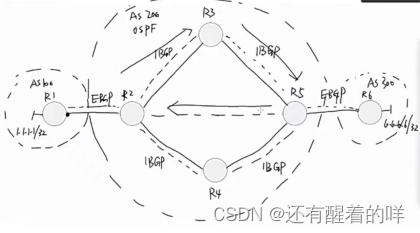

R2：peer 5.5.5.5 next-hop-local

R5：peer2.2.2.2 next-hop-local

目标IP：6.6.6.6/32 源IP：1.1.1.1/32+数据

路由黑洞产生原因：由于IBGP邻居之间没有运行BGP协议的路由器，无法获得BGP的路由；从而导致的数据包进入路由器被丢弃。

路由黑洞解决方法：

（1）BGP引入IGP（上图可以在R2和R5上把bgp引入ospf），这个方法有可能会造成引入BGP后，外部网络的路由太多了，内网的路由器承载不住。

（2）在黑洞路由器上配置目的网段的静态路由（不现实，比如：需要配置的目的网段太多的情况，累死网络管理员了）

（3）IBGP全连接   -----IBGP防环机制：IBGP水平分割：从IBGP邻居学习到的路由不会传递给其他IBGP邻居

为啥有这种防环机制，看下图

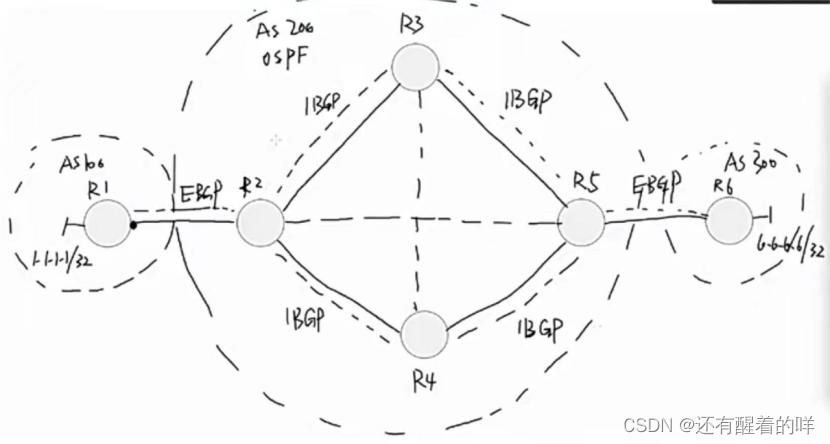

IBGP全连接（full-fresh）

注：要是邻居太多，手工配置邻居，会导致工作量比较大

（4）BGP路由反射器（无视IBGP的防环机制，可以减少邻居关系的数量）

以R2作为反射器：

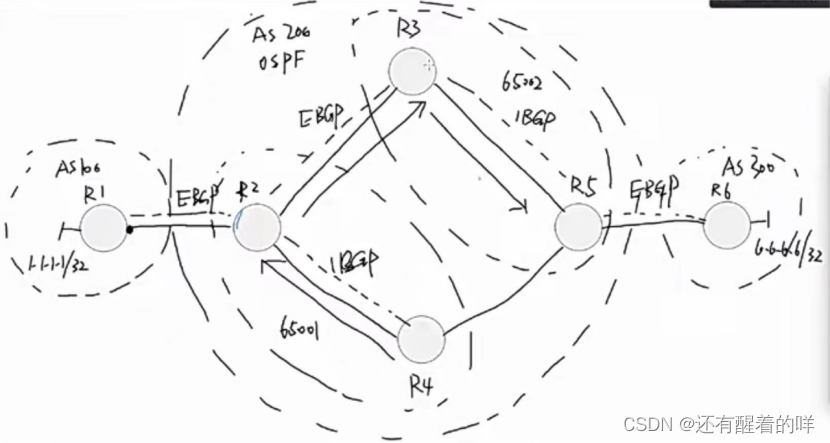

（5）BGP联盟（完美的避开了IBGP全连接的坑------IBGP水平分割限制）

六、BGP环路问题（水平分割）

1、EBGP水平分割（过AS_PATH）

通过AS_PATH属性防环，在学习到的路由中，若有本地AS号，则拒绝学习，防止环路

2、IBGP水平分割

当路由器从一个IBGP对等体学习到某条BGP路由时，它将不能再把这条路由通告给任何IBGP对等体。

造成问题：一些路由器无法学到去往其他AS的路由

解决方法：路由反射器和联盟

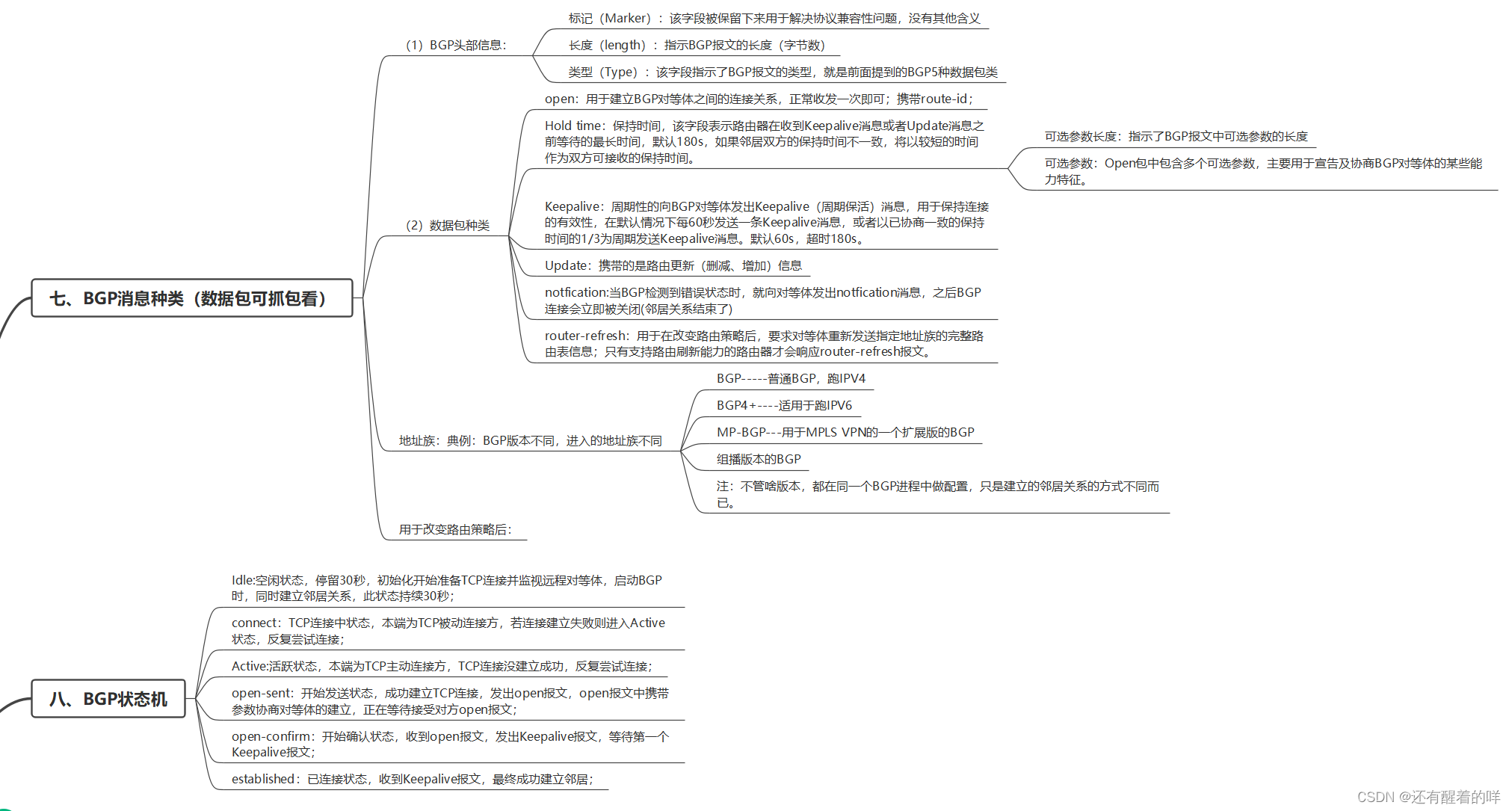

七、BGP消息种类（数据包可抓包看）

（1）BGP头部信息：

标记（Marker）：该字段被保留下来用于解决协议兼容性问题，没有其他含义

长度（length）：指示BGP报文的长度（字节数）

类型（Type）：该字段指示了BGP报文的类型，就是前面提到的BGP5种数据包类

（2）数据包种类

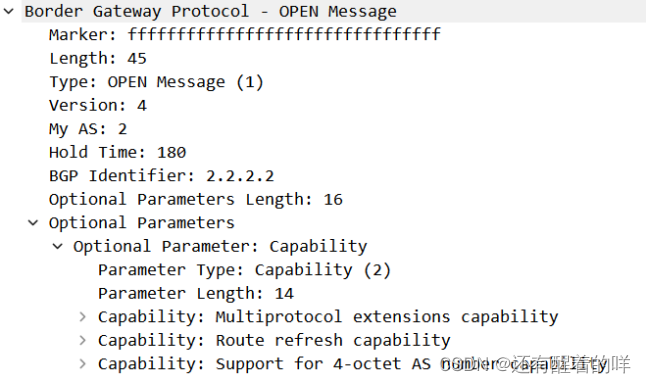

open：用于建立BGP对等体之间的连接关系，正常收发一次即可；携带route-id；

Hold time：保持时间，该字段表示路由器在收到Keepalive消息或者Update消息之前等待的最长时间，默认180s，如果邻居双方的保持时间不一致，将以较短的时间作为双方可接收的保持时间。

可选参数长度：指示了BGP报文中可选参数的长度

可选参数：Open包中包含多个可选参数，主要用于宣告及协商BGP对等体的某些能力特征。

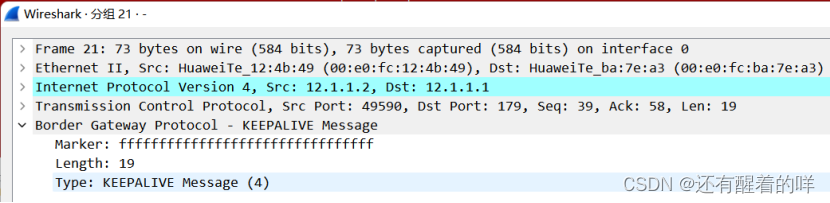

Keepalive：周期性的向BGP对等体发出Keepalive（周期保活）消息，用于保持连接的有效性，在默认情况下每60秒发送一条Keepalive消息，或者以已协商一致的保持时间的1/3为周期发送Keepalive消息。默认60s，超时180s。

Update：携带的是路由更新（删减、增加）信息

notfication:当BGP检测到错误状态时，就向对等体发出notfication消息，之后BGP连接会立即被关闭(邻居关系结束了)

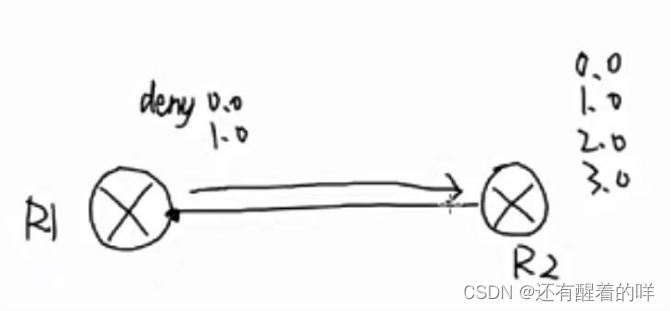

router-refresh：用于在改变路由策略后，要求对等体重新发送指定地址族的完整路由表信息；只有支持路由刷新能力的路由器才会响应router-refresh报文。

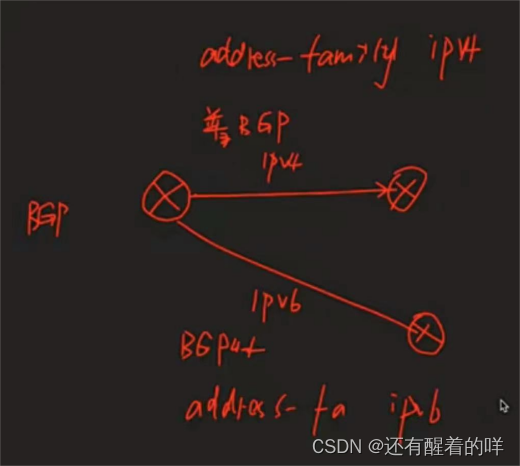

地址族：典例：BGP版本不同，进入的地址族不同

BGP-----普通BGP，跑IPV4

BGP4+----适用于跑IPV6

MP-BGP---用于MPLS VPN的一个扩展版的BGP

组播版本的BGP

注：不管啥版本，都在同一个BGP进程中做配置，只是建立的邻居关系的方式不同而已。

用于改变路由策略后：

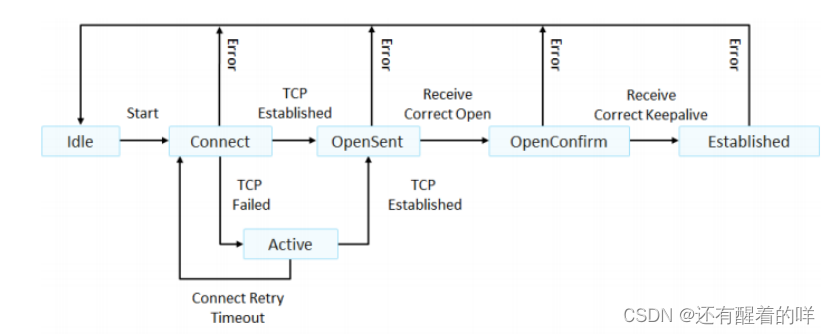

八、BGP状态机

Idle:空闲状态，停留30秒，初始化开始准备TCP连接并监视远程对等体，启动BGP时，同时建立邻居关系，此状态持续30秒；

connect：TCP连接中状态，本端为TCP被动连接方，若连接建立失败则进入Active状态，反复尝试连接；

Active:活跃状态，本端为TCP主动连接方，TCP连接没建立成功，反复尝试连接；

open-sent：开始发送状态，成功建立TCP连接，发出open报文，open报文中携带参数协商对等体的建立，正在等待接受对方open报文；

open-confirm：开始确认状态，收到open报文，发出Keepalive报文，等待第一个Keepalive报文；

established：已连接状态，收到Keepalive报文，最终成功建立邻居；

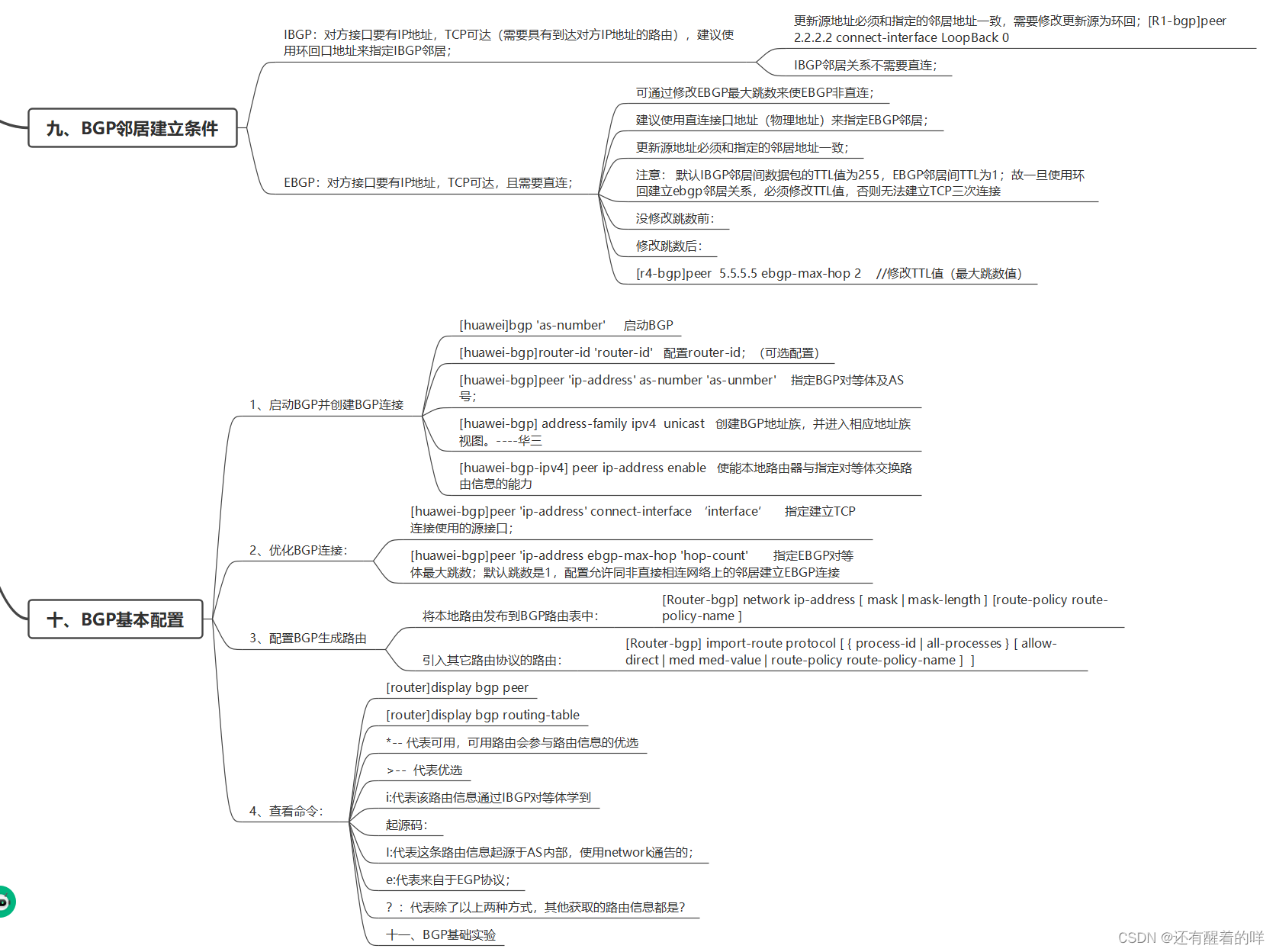

九、BGP邻居建立条件

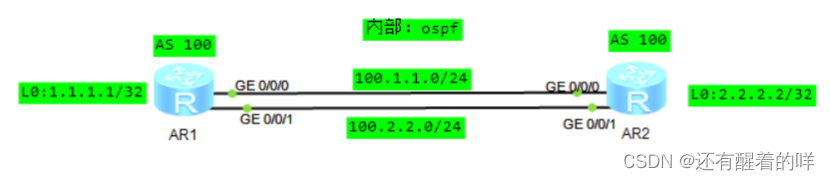

IBGP：对方接口要有IP地址，TCP可达（需要具有到达对方IP地址的路由），建议使用环回口地址来指定IBGP邻居；

更新源地址必须和指定的邻居地址一致，需要修改更新源为环回；[R1-bgp]peer 2.2.2.2 connect-interface LoopBack 0

IBGP邻居关系不需要直连；

EBGP：对方接口要有IP地址，TCP可达，且需要直连；

             可通过修改EBGP最大跳数来使EBGP非直连；

              建议使用直连接口地址（物理地址）来指定EBGP邻居；

             更新源地址必须和指定的邻居地址一致；

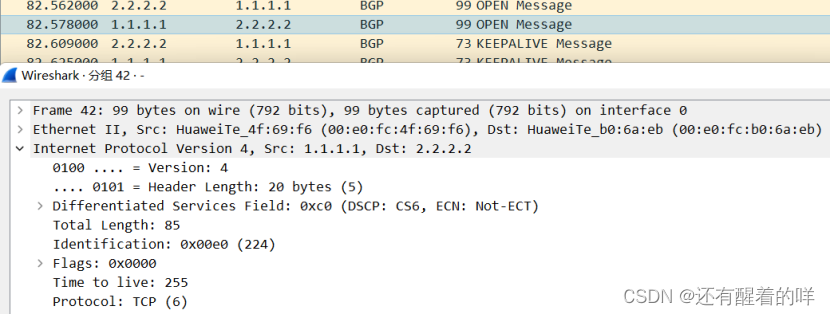

注意： 默认IBGP邻居间数据包的TTL值为255，EBGP邻居间TTL为1；故一旦使用环回建立ebgp邻居关系，必须修改TTL值，否则无法建立TCP三次连接

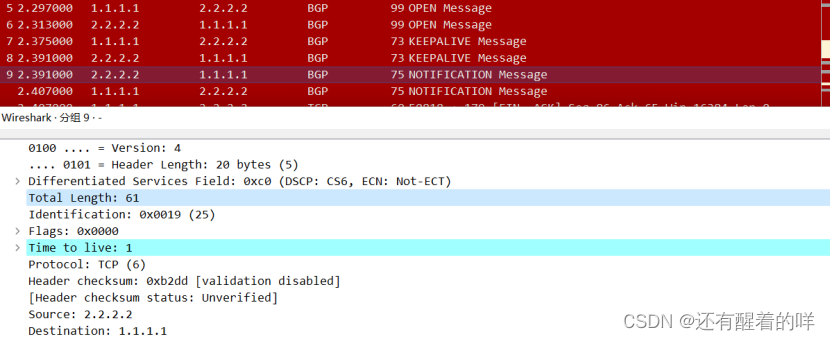

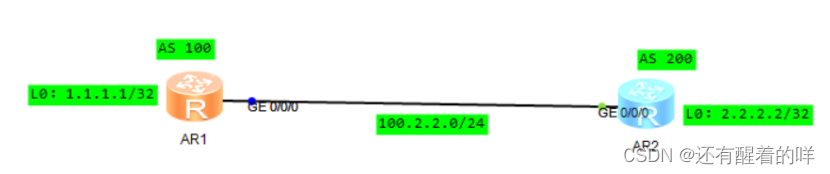

没修改跳数前：

修改跳数后：

[r4-bgp]peer  5.5.5.5 ebgp-max-hop 2    //修改TTL值（最大跳数值）

十、BGP基本配置

1、启动BGP并创建BGP连接

[huawei]bgp 'as-number'     启动BGP

[huawei-bgp]router-id 'router-id'   配置router-id；（可选配置）

[huawei-bgp]peer 'ip-address' as-number 'as-unmber'    指定BGP对等体及AS号；

[huawei-bgp] address-family ipv4  unicast   创建BGP地址族，并进入相应地址族视图。----华三

[huawei-bgp-ipv4] peer ip-address enable   使能本地路由器与指定对等体交换路由信息的能力

2、优化BGP连接：

[huawei-bgp]peer 'ip-address' connect-interface ‘interface’    指定建立TCP连接使用的源接口；

[huawei-bgp]peer 'ip-address ebgp-max-hop 'hop-count'       指定EBGP对等体最大跳数；默认跳数是1，配置允许同非直接相连网络上的邻居建立EBGP连接

3、配置BGP生成路由

将本地路由发布到BGP路由表中：

[Router-bgp] network ip-address [ mask | mask-length ] [route-policy route-policy-name ]

引入其它路由协议的路由：

[Router-bgp] import-route protocol [ { process-id | all-processes } [ allow-direct | med med-value | route-policy route-policy-name ]  ]

4、查看命令：

[router]display bgp peer

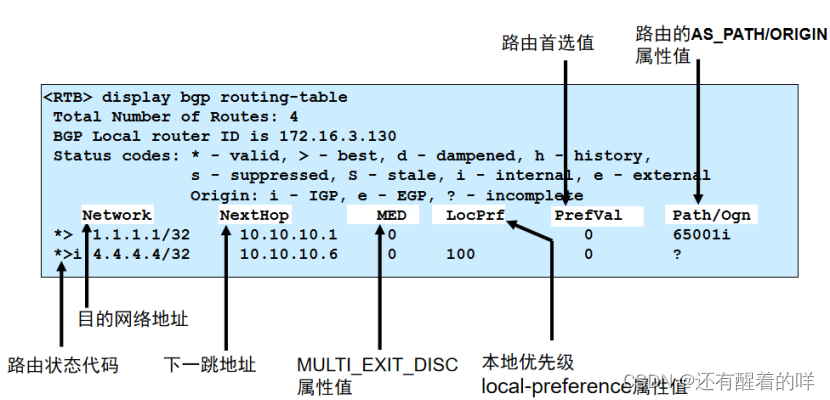

[router]display bgp routing-table

*-- 代表可用，可用路由会参与路由信息的优选

>--  代表优选

i:代表该路由信息通过IBGP对等体学到

起源码：

I:代表这条路由信息起源于AS内部，使用network通告的；

e:代表来自于EGP协议；

？：代表除了以上两种方式，其他获取的路由信息都是？
