最方便的Ubuntu 开发板 Windows三者互ping的方法教程

所用到的：笔记本电脑  正点原子的imx6u开发板 一个转接网线的usb（现在大部分笔记本都没有网线接口了）

其实只需要给Ubuntu 开发板 Windows分配好IP就行了。

硬件连接：在开发板的ENET2接口接上网线；网线另外一端接转接网线的usb再接在电脑上；

给开发板供电，然后设置好拨码开关，打开开关；

/**前言（没有出现以下情况的完全可以忽略前言）：Ubuntu可能出现占用端口的情况，从而导致mobaxterm软件无法通过端口连接至开发板；以及控制面板处没有显示以太网4

可以按一下方法执行

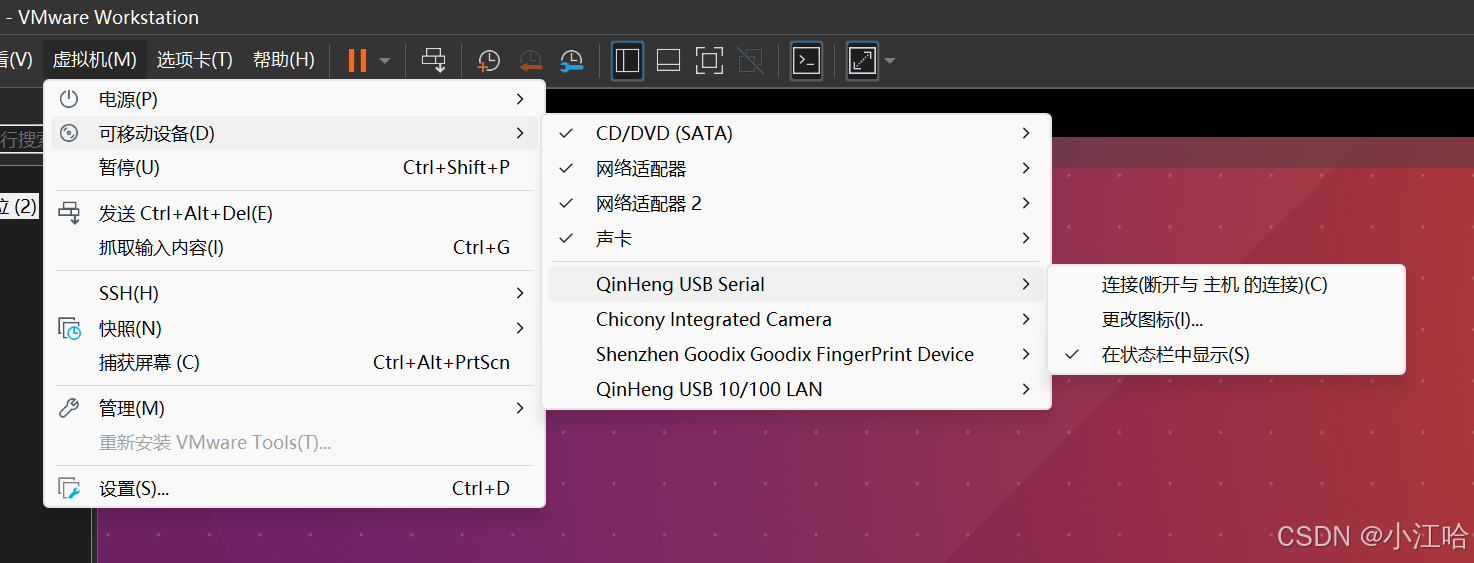

在VMnet软件，点击  “虚拟机（M）” 选项  选择  “可移动设备（D）”再选择 “ QingHeng USB serial”,

接着点击  “连接（断开与主机的连接）（c）”---->可以解除Ubuntu对开发板的占用

同理，

点击  “虚拟机（M）” 选项  选择  “可移动设备（D）”再选择 “ QingHeng USB 10/100 LAN”,

接着点击  “连接（断开与主机的连接）（c）”---->可以解除Ubuntu对以太网4的占用

前言结束

**/

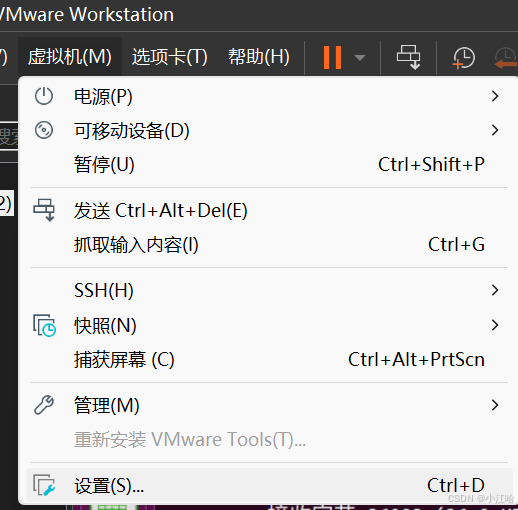

步骤：打开VMware软件，但不要进入Ubuntu系统！点击“虚拟机（M）”然后点击“设置”

进入到这个界面：

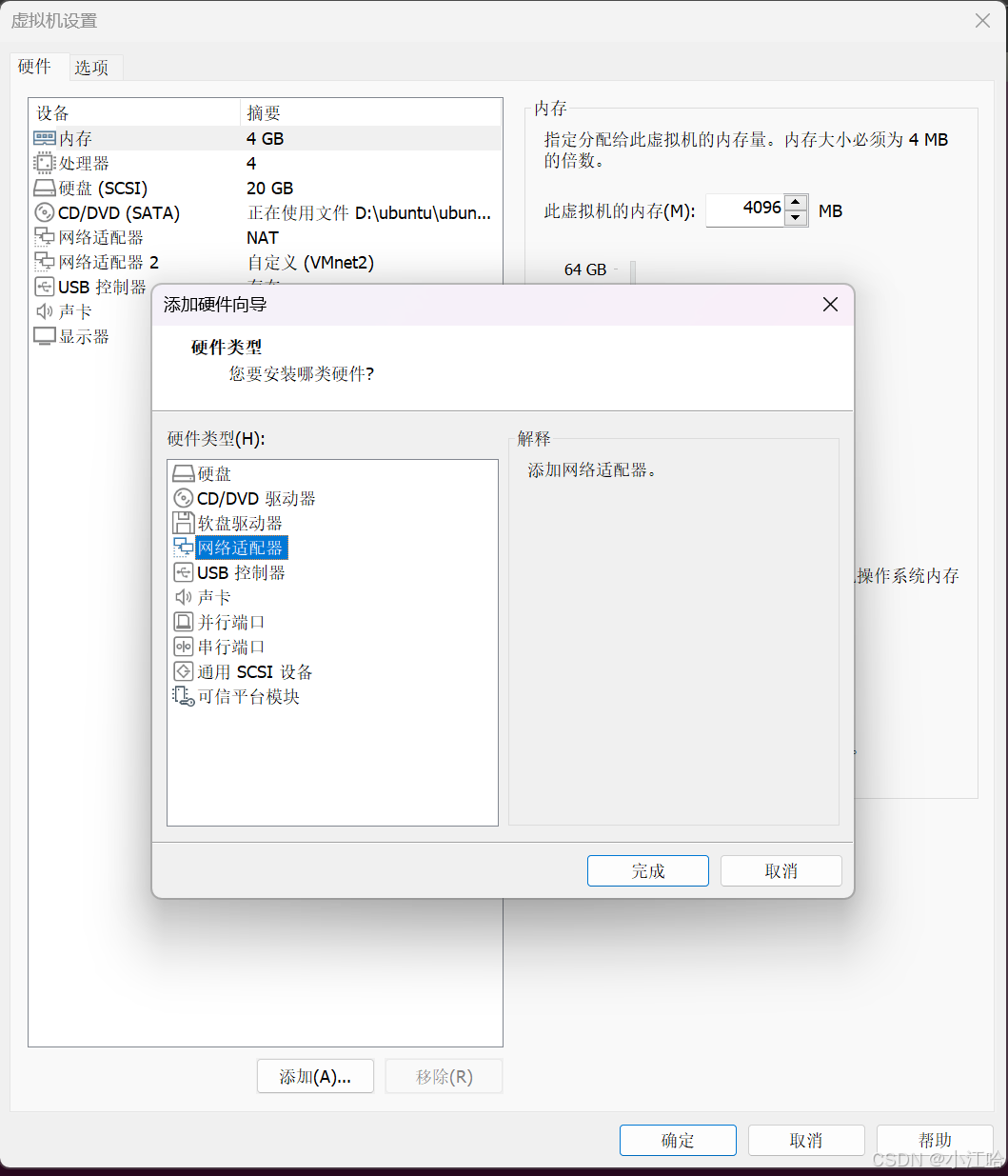

接着点击左下角的“添加（A）...”,我们添加一个网络适配器：就会帮我们设置一个叫“网络适配器2”的东西

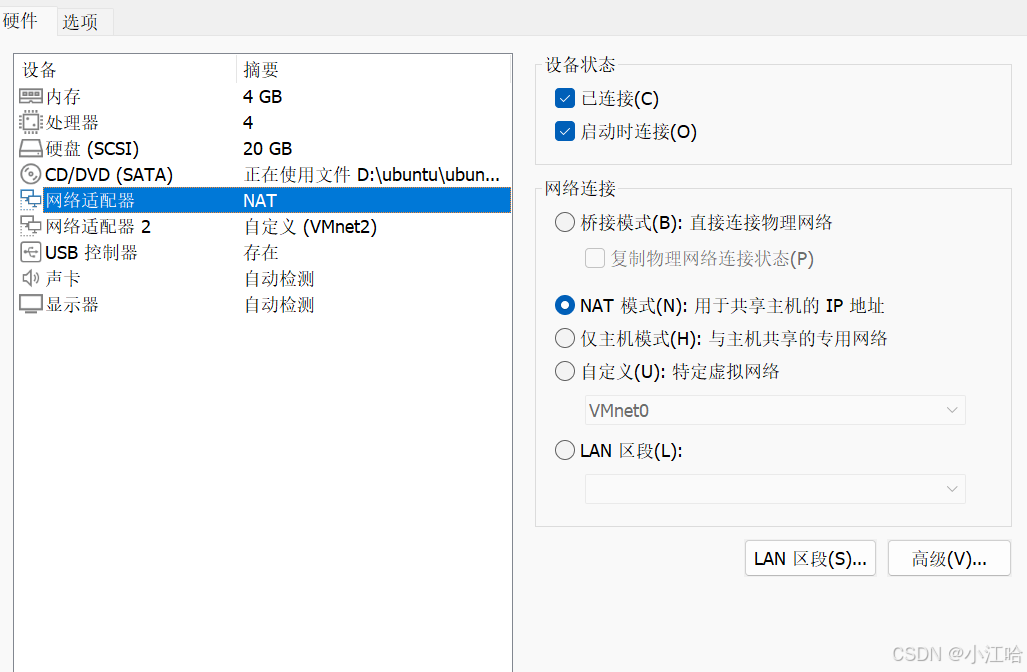

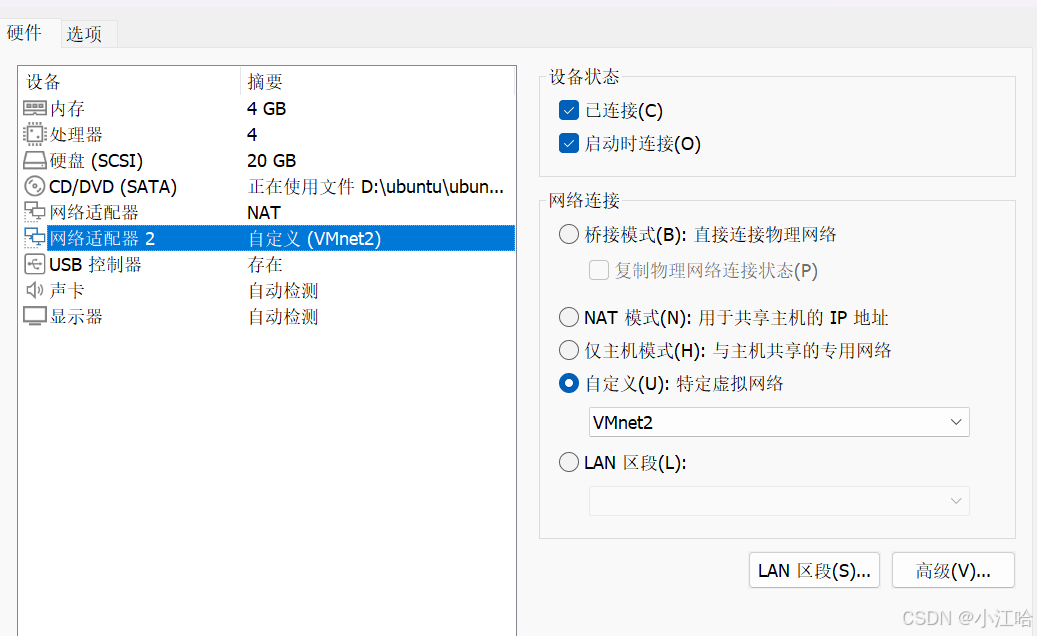

分别对“网络适配器”和“网络适配器2”进行以下配置：

分别对“网络适配器”和“网络适配器2”进行以下配置：

最后点击确定保存

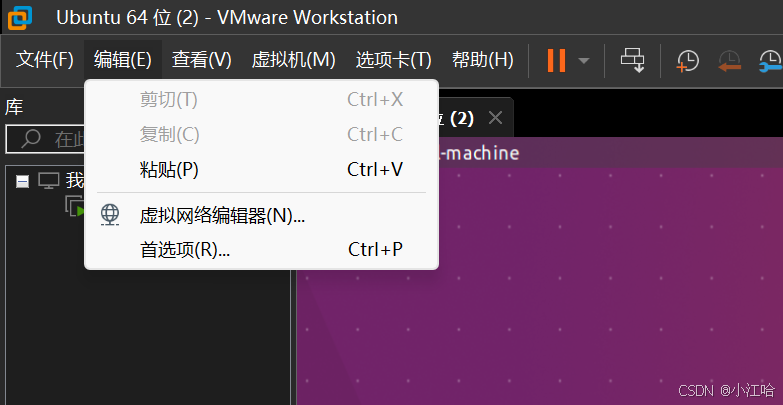

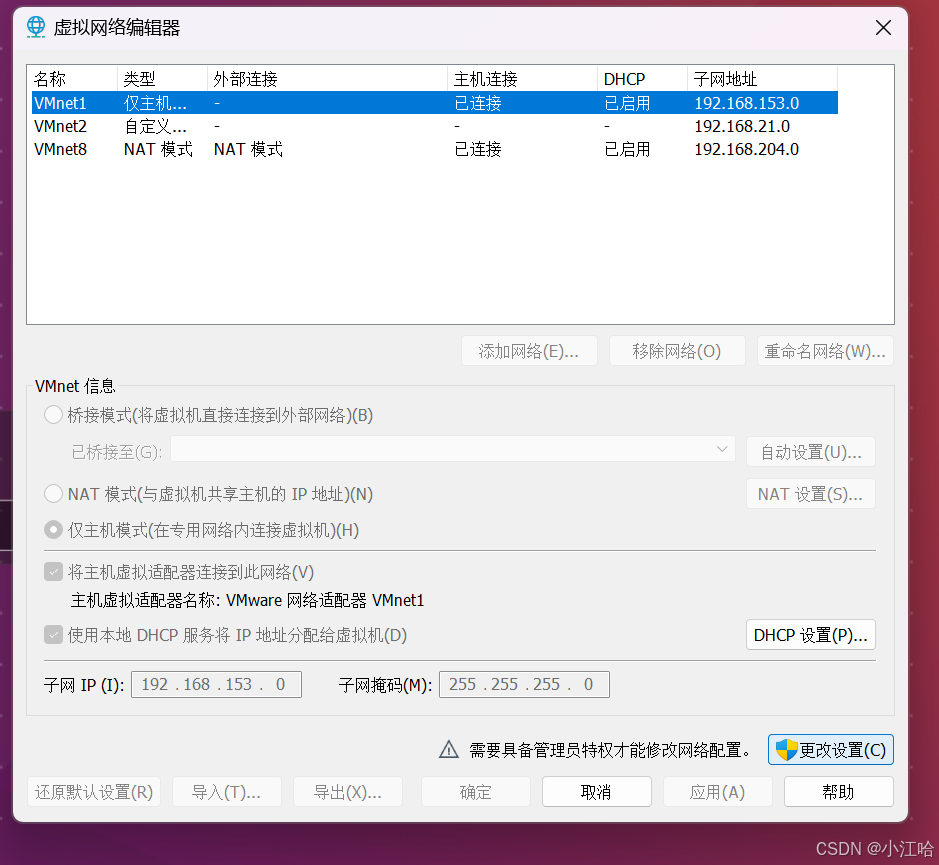

下一步：然后按图片来点击“虚拟网络编辑器（N）”

然后点击右下角的“更改设置（C）”

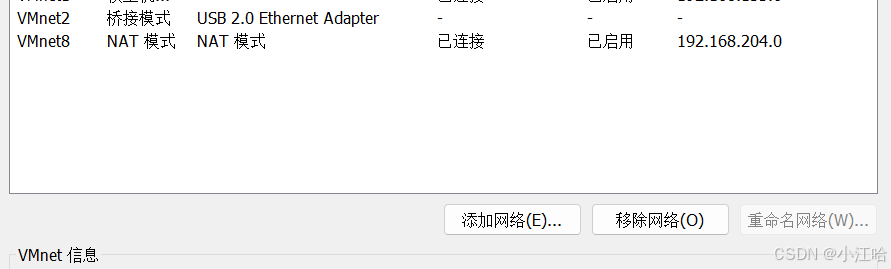

接着点击   添加网络（E）  选项：会自动提供VMnet2让我们选择。（下图的VMnet2是我配置好之后才出现的）

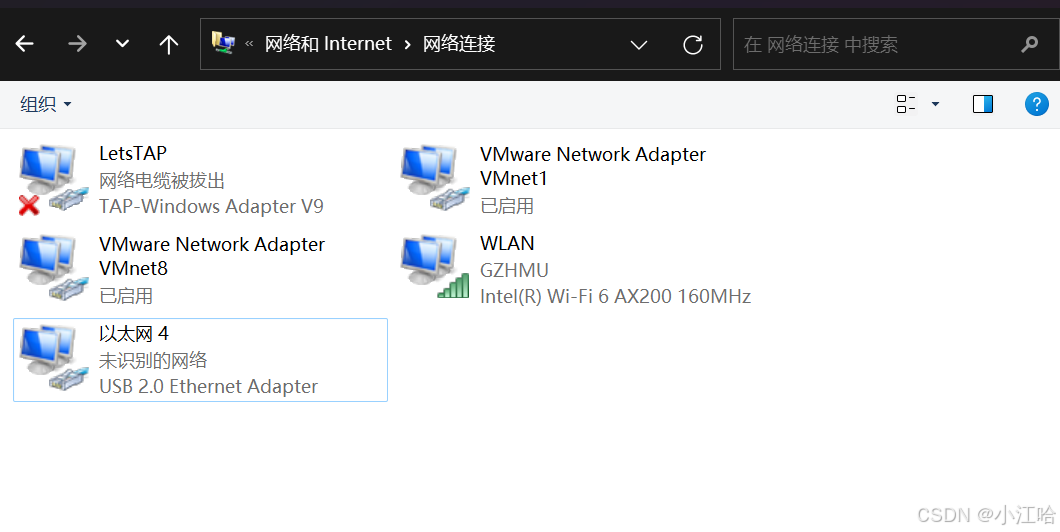

插曲：我们打开Windows的控制面板，下图的以太网4（你们的可能不叫以太网4，但都是一个东西）就是和开发板连接的东西了

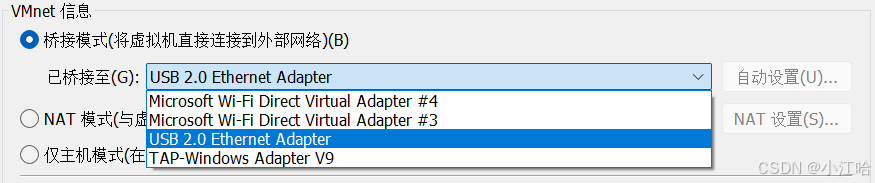

随后我们为VMnet2选择桥接模式，选择和以太网4长得一样的选项，即下图

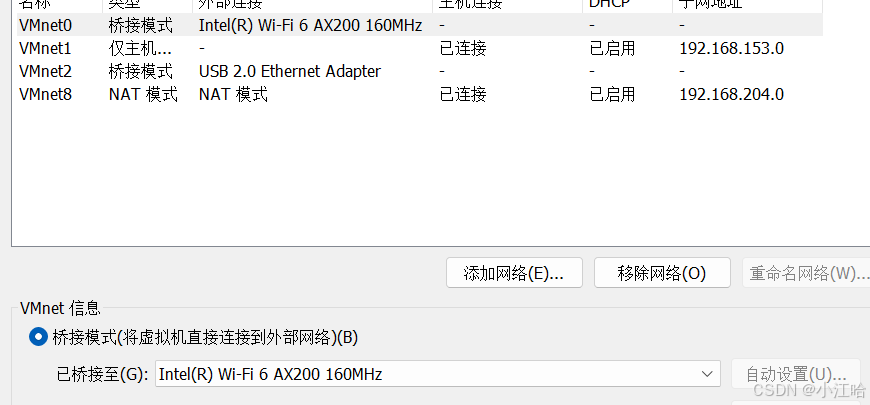

随后我们设置VMnet0：选择桥接模式，桥接至我们电脑连接的wifi上（即选择和控制面板的界面WLAN长得一样的选项）

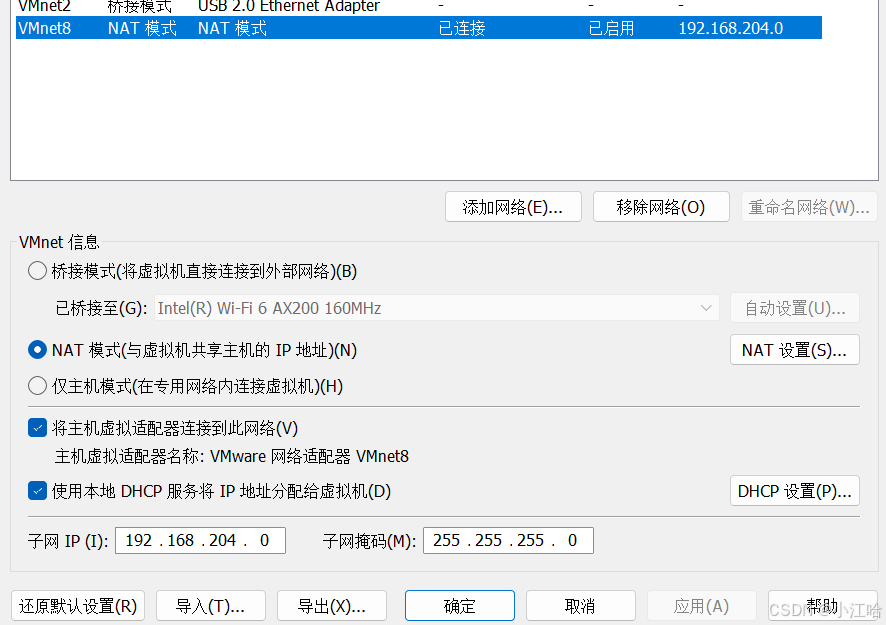

VMnet8选择NAT模式

 最后点击确定保存。

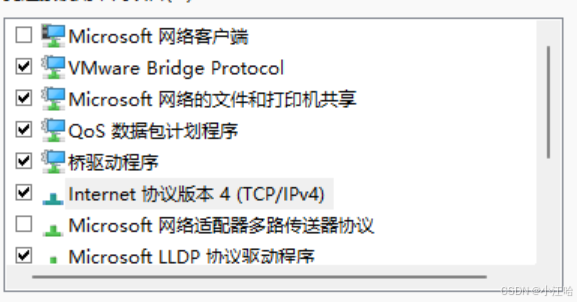

下一步：我们回到控制界面，右键“以太网4”，选择“属性（R）”，进行设置IPV4，

即下图灰色选项。

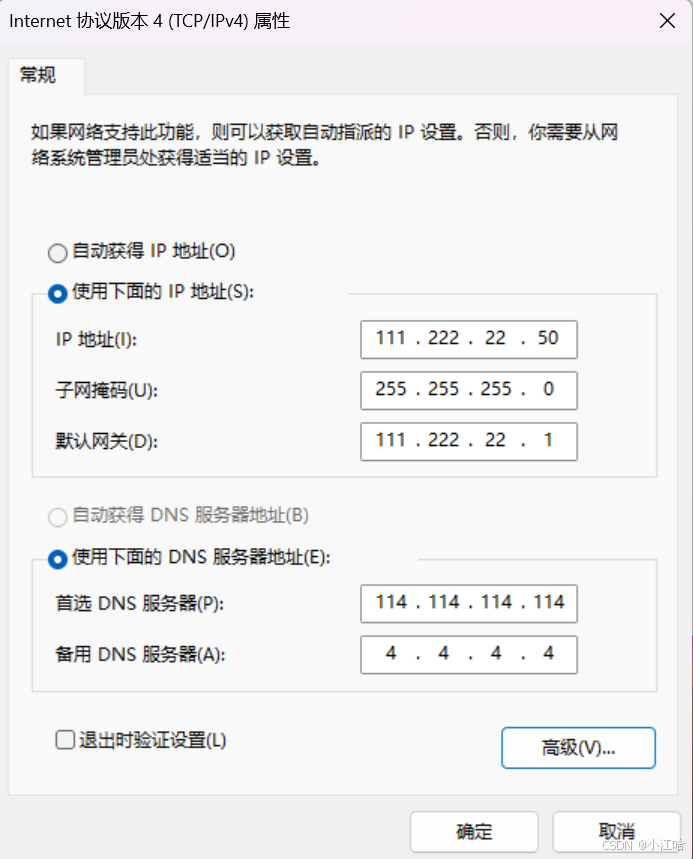

双击，然后按照下图进行配置（这代表着Windows:111.222.22.50）

再下一步：

打开Ubuntu 打开终端，输入ifconfig,回车---->发现有ens33和ens37，

我们修改的是ens37，去哪里改呢？

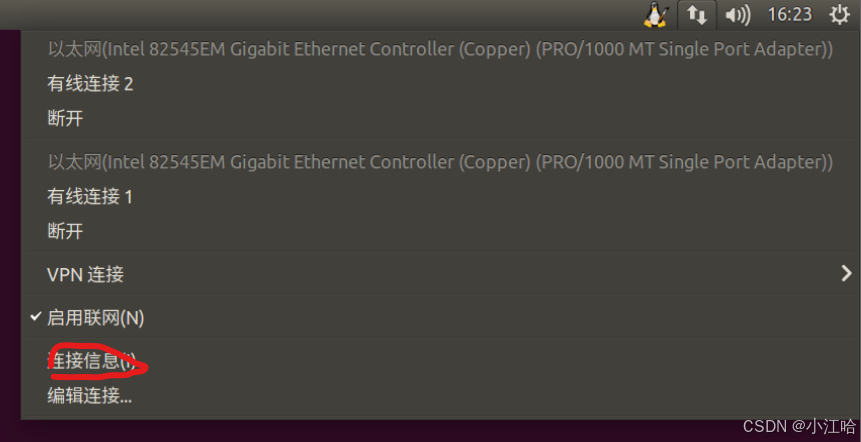

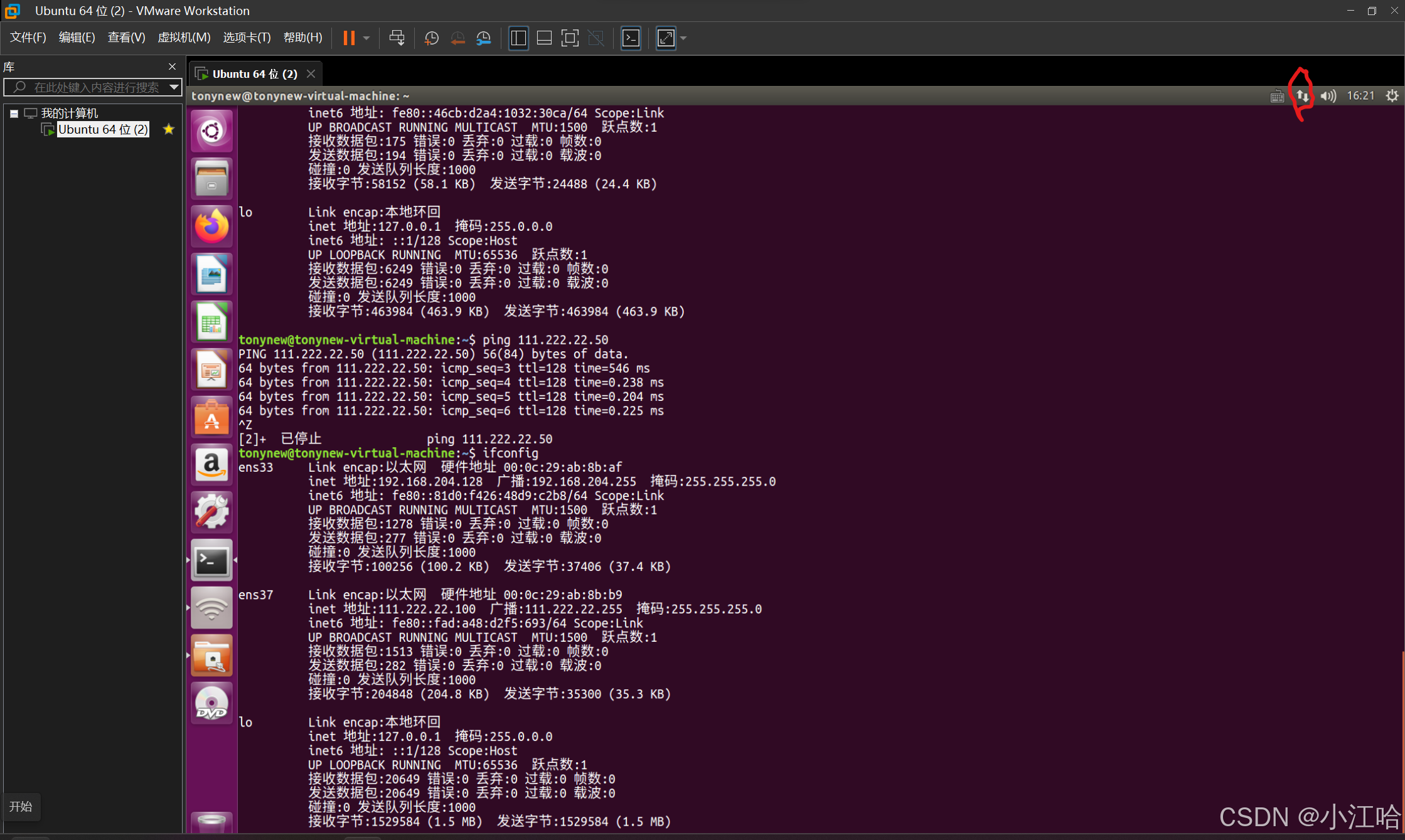

点击下图红圈圈的地方

点击“连接信息”

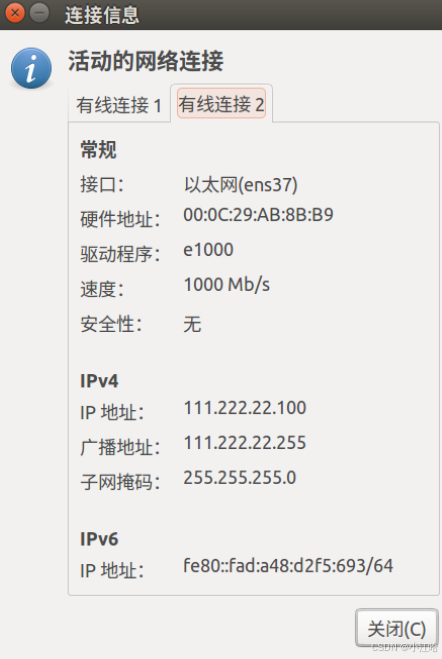

就会出现下面的界面--->我们发现有线连接2就是ens37!!

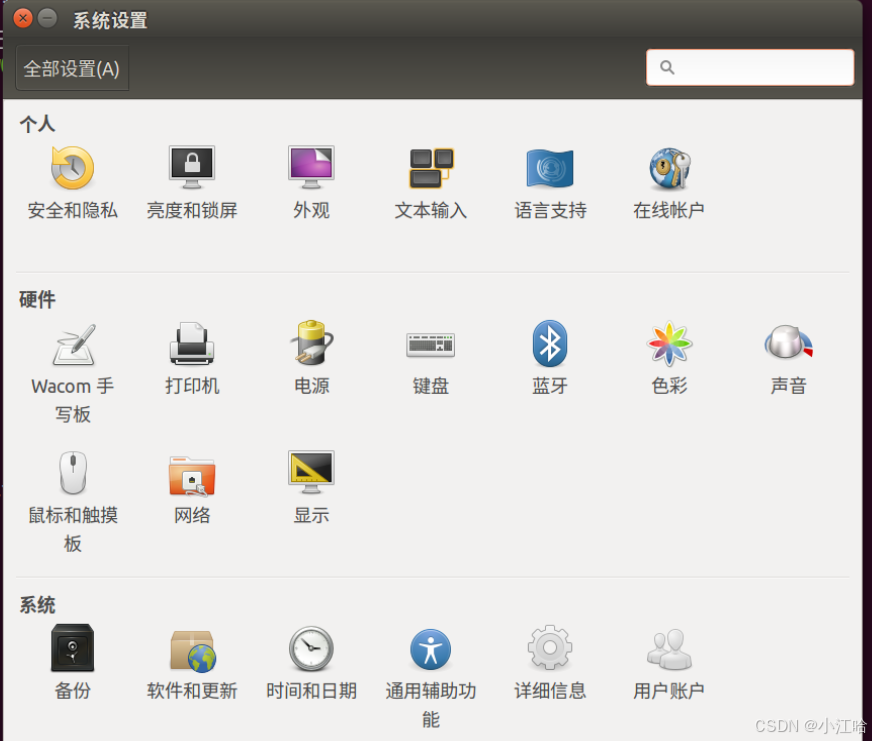

进去Ubuntu系统的“系统设置”，选择“网络”

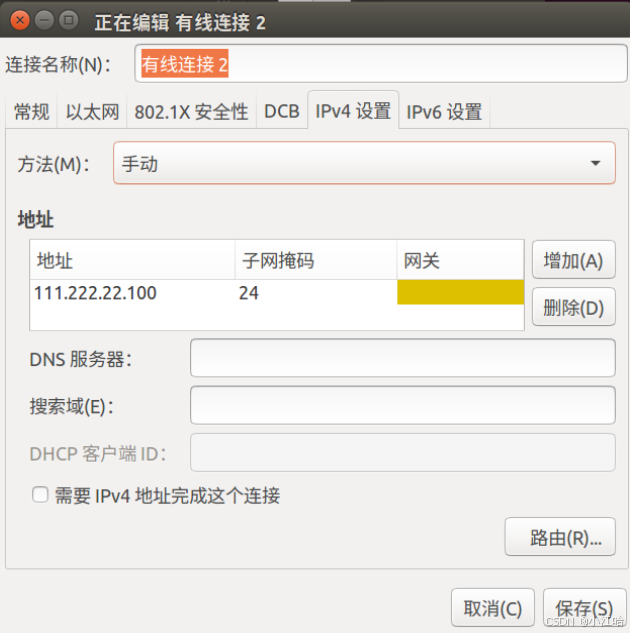

随后我们点击"IPV4设置"

地址设置为111.222.22.100  子网掩码设置为255.255.255.0  网关可设可不设

点击保存

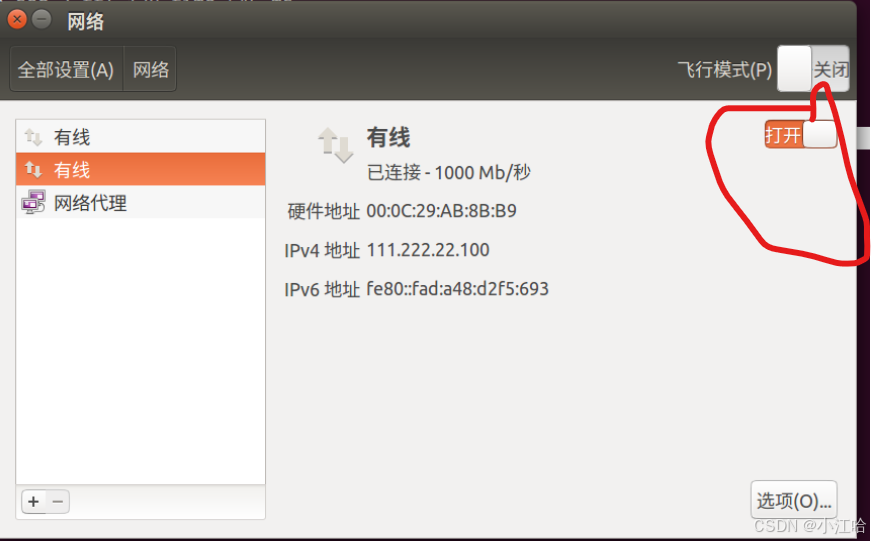

把开关关闭2秒后再打开，我也不知道为什么，照做就是

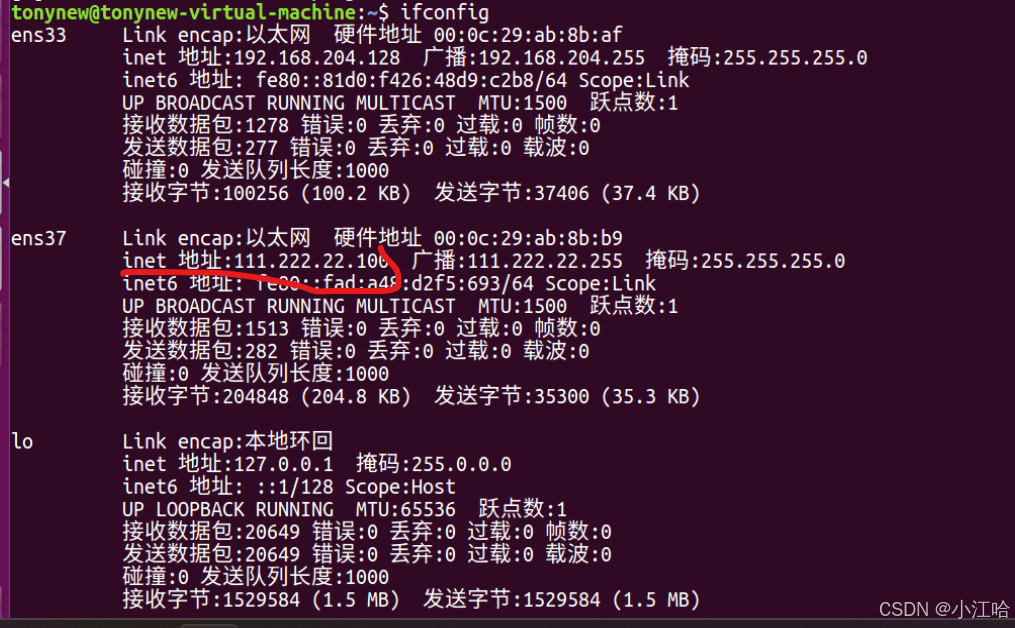

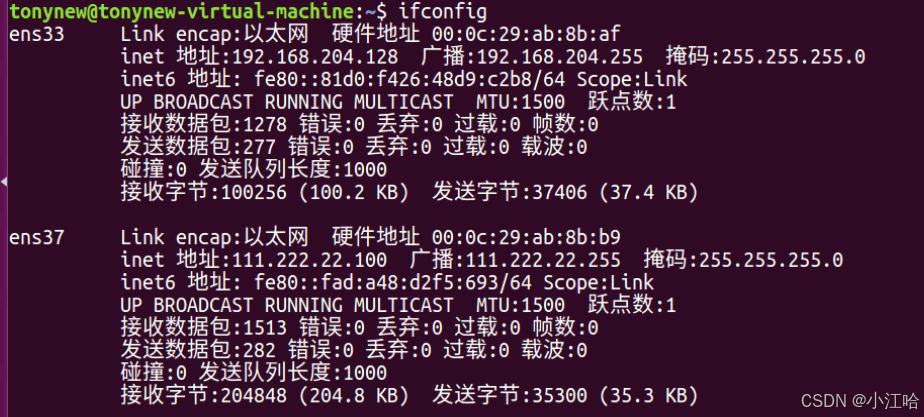

然后终端输入ifconfig，发现：ens37成功设置为111.222.22.100

（这代表着Ubuntu：111.222.22.100）

最后一步，我们设置开发板的ip

打开mobaxterm软件，通过串口连接开发板，连接不上就回文章开头看前言；

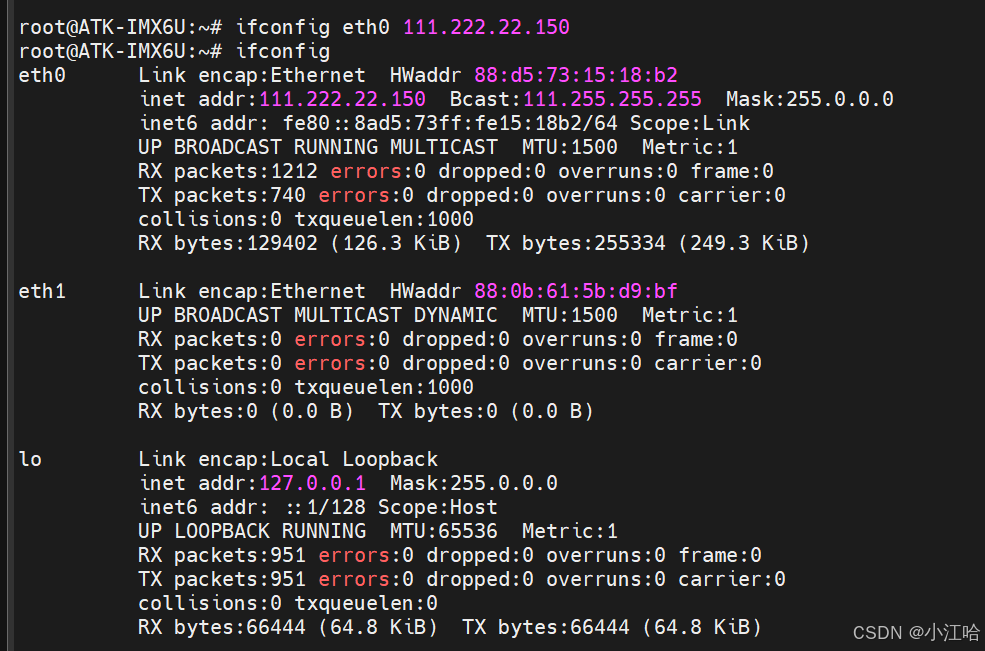

输入指令：ifconfig eth0 111.222.22.150

（这代表着开发板： 111.222.22.150）

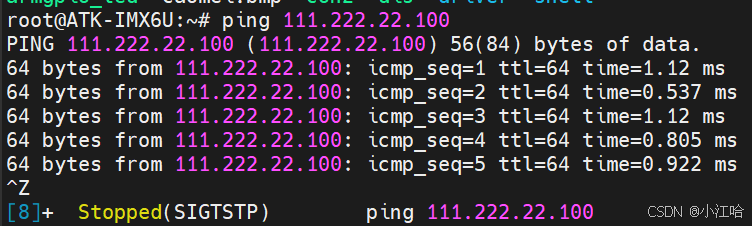

接着在mobaxterm软件输入指令  ping 111.222.22.100

出现这种情况即为成功：

总结：思路：红色为外网，绿色是三者构成的局域网

其实就是配置了3个IP：

开发板：111.222.22.150

Windows:111.222.22.50

Ubuntu：111.222.22.100

PS：VMnet0是用来连接外网的

你也可以不按照我的IP地址来，这个可以自由发挥；

最后：本文章特别适用于广州医科大学生物医学工程学院（微笑）
