ATK-ESP8266透传调试记录

最新推荐文章于 2025-03-19 11:26:55 发布
最新推荐文章于 2025-03-19 11:26:55 发布
阅读量301 收藏 3
点赞数
文章标签： stm32
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_74424315/article/details/129388218
版权
本文记录了一位新手在使用ESP8266蓝牙模块进行数据收发调试的过程，详细描述了从串口设置AT指令到开启TCP透传的步骤，包括遇到的问题及解决方法，特别提到了如何处理AT+CIPSTART连接失败的情况，并强调了串口调试助手在数据收发中的角色。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

小白记录esp8266蓝牙模块调试数据收发（通过电脑网络调试助手）

http://t.csdn.cn/dxU2A

较多的参考了这个帖子，同时也有一些意外情况，询问客服后终于实现数据收发

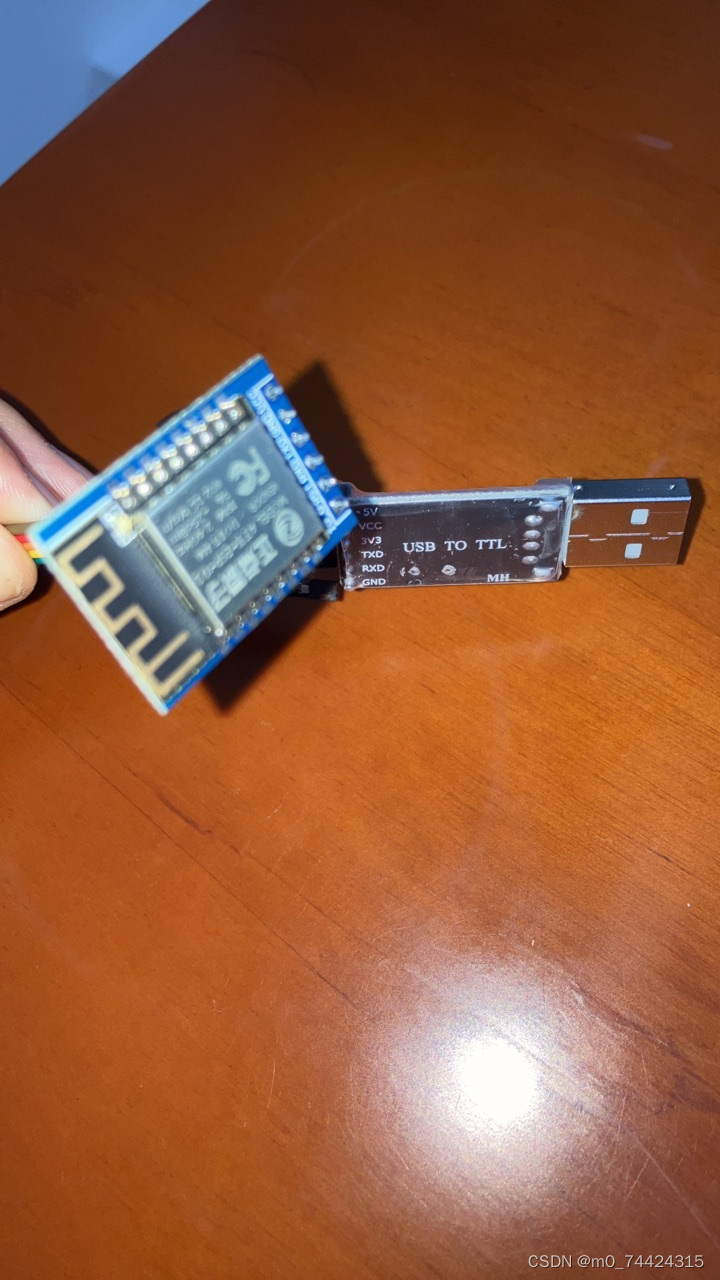

使用的是正点原子的wifi模块，直接与usb转ttl连接（tx和rx要交叉连接！）

连接后串口调试助手会出现初始化信息，设置串口、波特率等之后进行AT指令设置

AT 测试指令

返回OK测试成功

AT+CWMODE=1 设置wifi从机模式

返回OK设置成功

AT+CWLAP 查询附近可用ip（查询到的才可以进行下一步连接，手机热点查询不到的话尝试打开最大兼容模式）

返回众多ip（其中需要有你要连的ip）和OK

AT+CWJAP=“网络名称”，“密钥”（英文字符）

返回WIFI CONNECTED  WIFI GOT IP  OK连接成功（不成功的话检查拼写、上一步是否有对应ip、英文字符以及硬件连接是否松动）

随后打开网络调试助手
