通信原理第十章复习笔记

通信原理第七版  樊昌信 曹丽娜

手写笔记参考小红书:香草味冰淇淋~

第十章  信源编码

一、引言

1. 信源编码的作用:压缩编码、模/数转换;

2. A/D转换(数字化编码)的技术:波形编码和参量编码;

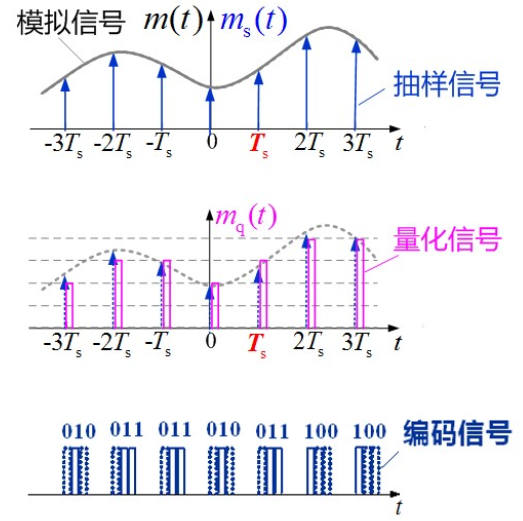

3. 波形编码的三个步骤——抽样、量化、编码;

4. 波形编码常用方法:PCM、DPCM、\Delta M

二、模拟信号的抽样

抽样定理——模拟信号数字化和时分多路复用的理论基础;

1. 低通模拟信号的抽样定理

(1)抽样定理:对于最高频率不小于f_{H}的低通模拟信号m(t),当以抽样间隔T_{s}或抽样速率f_{s}进行抽样时,m(t)将可由这些抽样值完全决定;

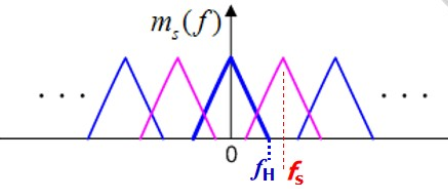

(2)混叠失真

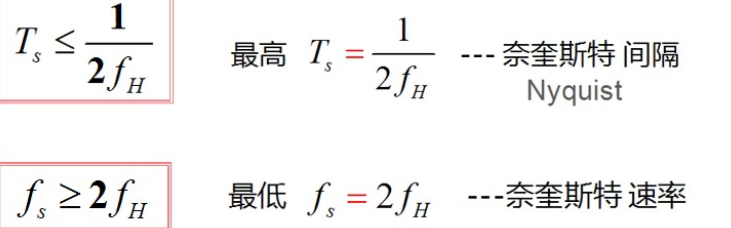

此时,不能无失真重建原信号,因此,抽样速率必须满足:f_{s}\geq 2f_{H}    T_{s}\leq \frac{1}{2fH}

这就从频域角度证明了低通抽样定理;

2. 带通模拟信号的抽样定理

(1)抽样定理:设带通模拟信号m(t)的频率范围限制在f_{L}\leq f< f_{H}内,且f_{L}> B,则最小抽样速率为:f_{s}=2B(1+\frac{k}{n})

式中:B=f_{H}-f_{L},n为熵 f_{H}/B的整数部分,k为熵 f_{H}/B的小数部分;

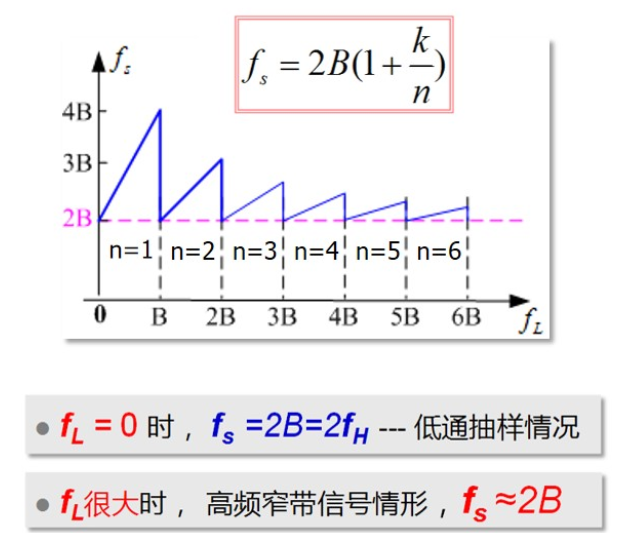

(2)f_{s} 与 f_{L} 的关系

三、模拟脉冲调制

载波——时间离散的周期性脉冲1序列

调制信号——模拟信号m(t)

1. PAM、PWM、PPM

(1)PAM是脉冲序列的幅度随m(t)变化的一种模拟脉冲调制方式;

(2)抽样的结果就是一个脉冲幅度调制(PAM)信号;

(3)PAM是模拟信号数字化的必经之路;

2. 理想抽样

m_{s}(t)=m(t)\delta _{T}(t)     M_{s}(f)=\frac{1}{T_{s}}\sum_{n=-\infty }^{\infty }M(f-nf_{s})

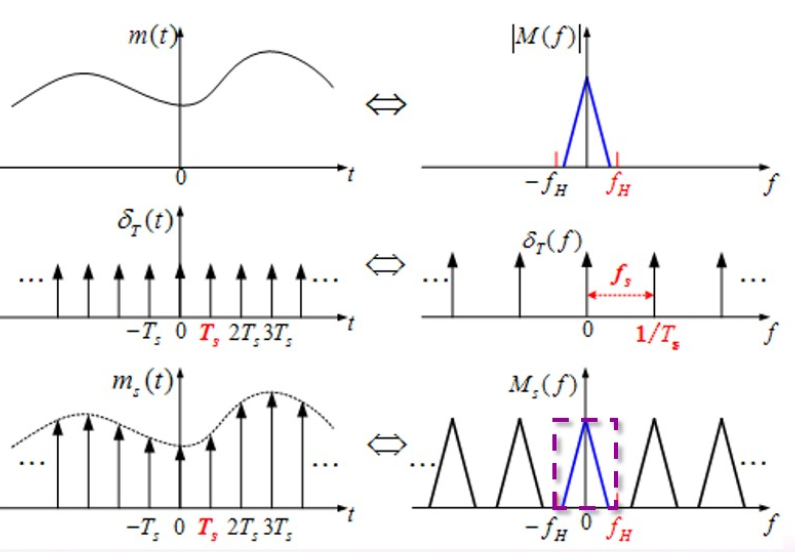

 (1)理想抽样过程的波形和频谱

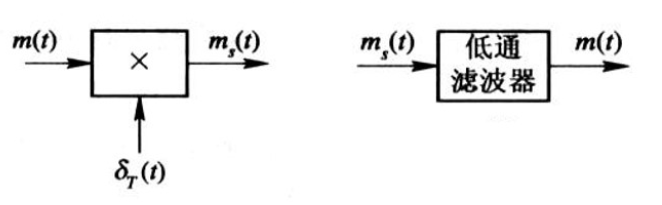

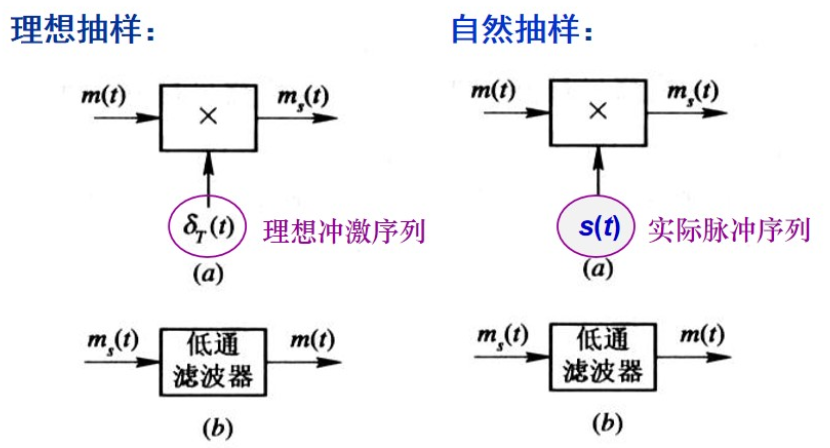

(2)抽样与恢复原理框图:

欲传m(t),只需传m_{s}(t),收端根据其抽样值就能无失真地重建原始信号m(t),条件是:f_{s}\geq 2f_{H}

3. 实际抽样1——自然抽样的PAM

m_{s}(t)=m(t)s(t)      M_{s}(f)=\frac{A\tau }{T_{s}}\sum_{n=-\infty }^{\infty }Sa(\pi \tau nf_{s})M(f-nf_{s})

特点:样值脉冲的幅度随原始信号m(t)的幅度而变;

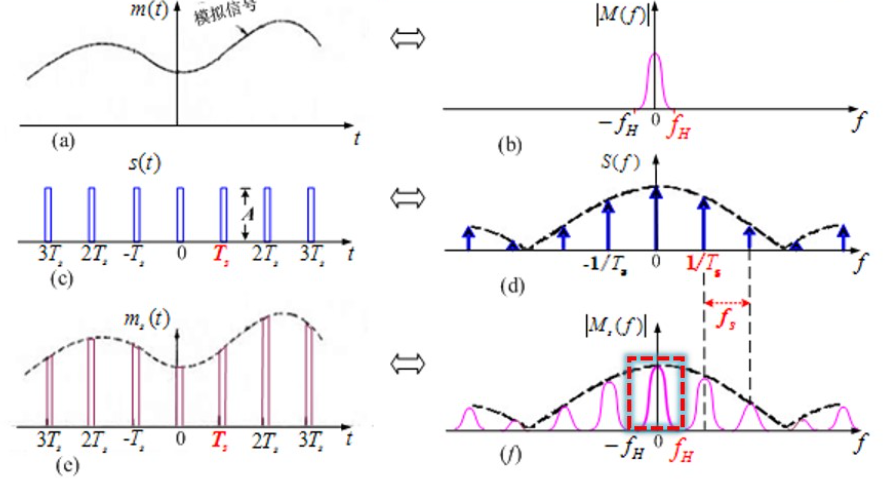

(1)自然抽样过程的波形和频谱:

(2)自然抽样与恢复原理框图:

恢复:均可用理想低通滤波器取出原始信号;

4. 实际抽样1——平顶抽样的PAM

M_{H}(f)=\frac{1}{T_{s}}\sum_{n=-\infty }^{\infty }H(f)M(f-nf_{s})

(1)特点:每个样值脉冲的顶部是平坦的

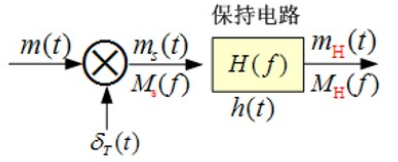

(2)产生:抽样 保持

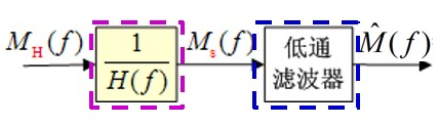

(3)恢复:修正+低通滤波

四、抽样信号的量化

1. 量化原理——用有限个量化电平表示无限个抽样值;

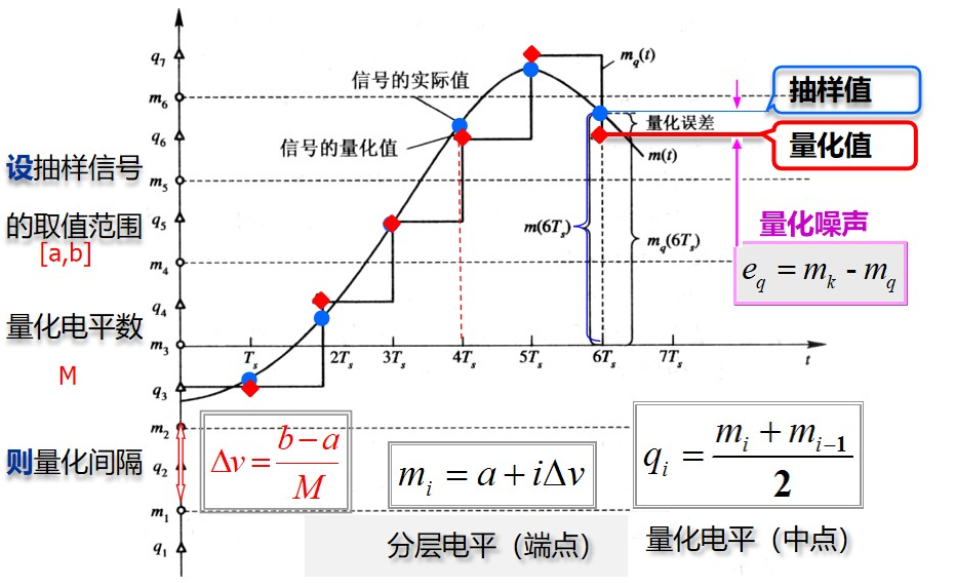

2.均匀量化——等间隔划分输入信号的取值域;

(1)量化间隔\Delta V=\frac{b-a}{M}  设抽样信号的取值范围(a,b)量化电平M;

(2)信号量噪比(量化噪声):S/Nq 信号功率与量化噪声功率相比;

平均信号量噪比:M^{2}=\frac{S}{N_{q}}

(3)均匀量化的缺点:

  • 当信号小时,信号量噪比S/Nq也小,往往达不到要求;
  • ——这相当于限制了输入信号的动态范围;
  • ——原因:Nq与信号样值大小无关,仅与量化间隔\Delta V有关;
  • 电话传输标准要求在信号动态范围内40~50dB的条件下,信号量噪比S/Nq≥26dB;
  • ——需要的编码位数多,导致编码信号的带宽增大,且编码设备复杂;
  • 解决方案:非均匀量化;
3. 非均匀量化——量化间隔不相等的方法

(1)设计思路:信号样值小,\Delta V也小,信号样值大,\Delta V也大;

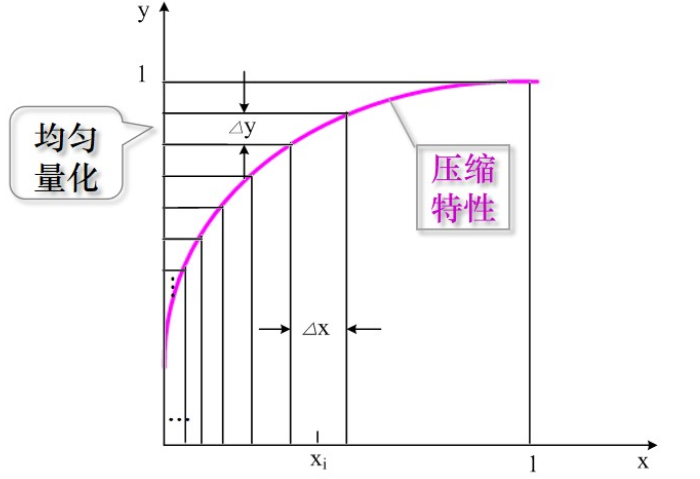

(2)实现方法:

压缩目的:提高小信号的量噪比;

(3)压缩后,再进行均匀量化,等效于均匀量化

即信号,量化间隔;即信号,量化间隔

(4)关于电话信号的对数压缩特性,ITU制定了两种建议;

A律压缩——13折线近似法

\mu律压缩——15折线近似法

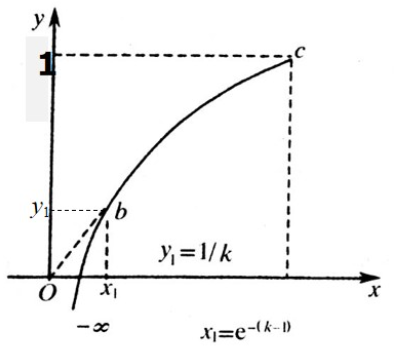

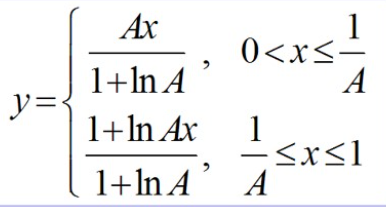

4. A律压缩    非均匀量化

A——常数,决定压缩程度    A=1无压缩效果,实际中常采用A=87.6

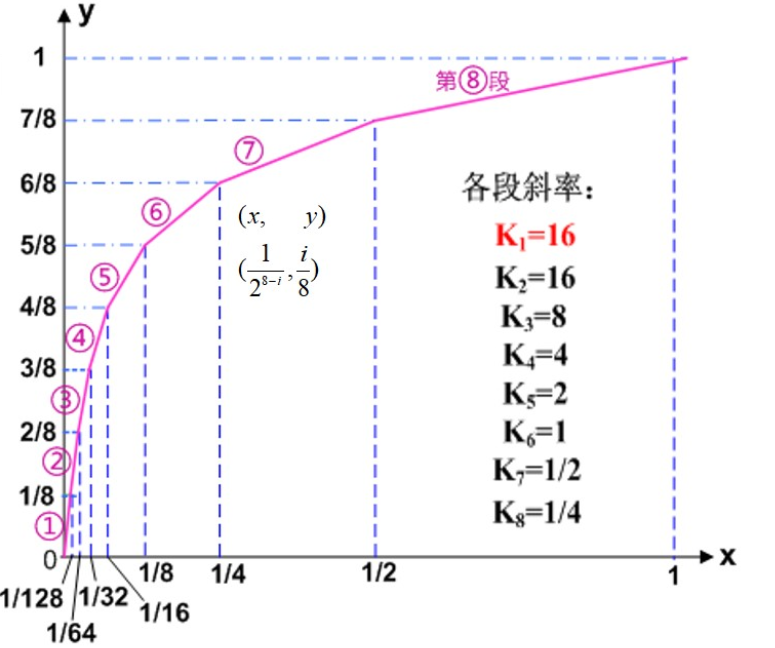

A律压缩——13折线

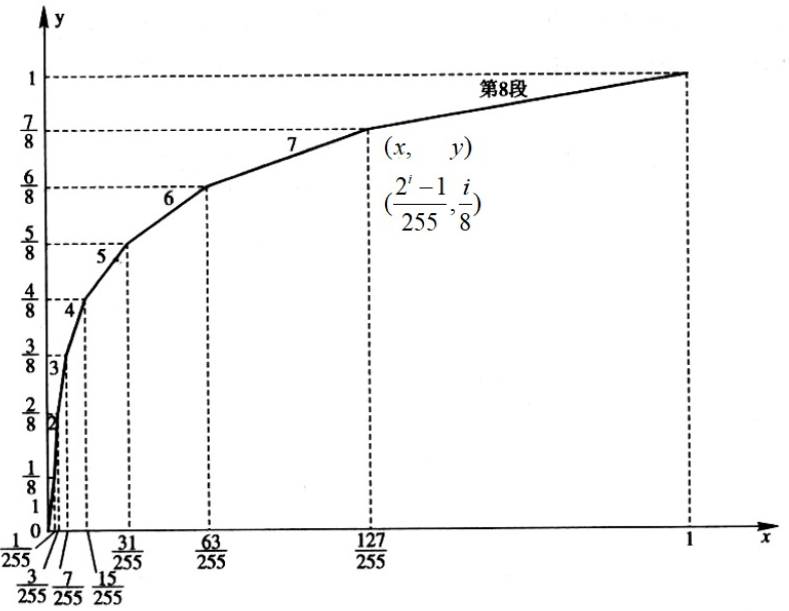

5. \mu律压缩及其15折线    非均匀量化

\mu=0无压缩效果,常用\mu=255;

15折线

五、脉冲编码调制

——模拟信号数字化方式之一

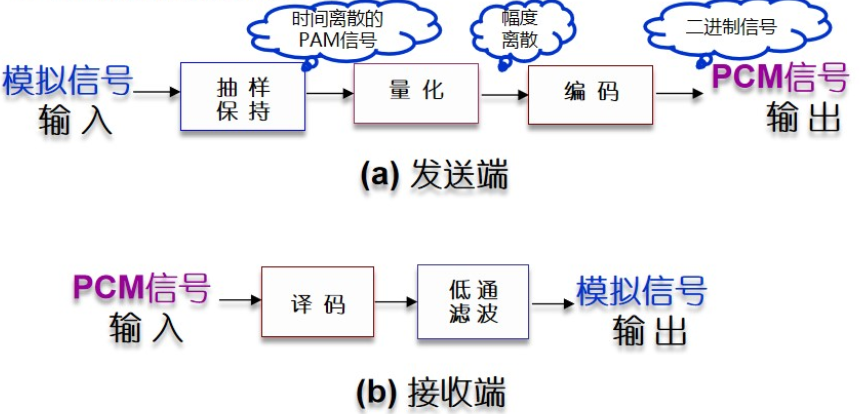

1. PCM系统原理框图

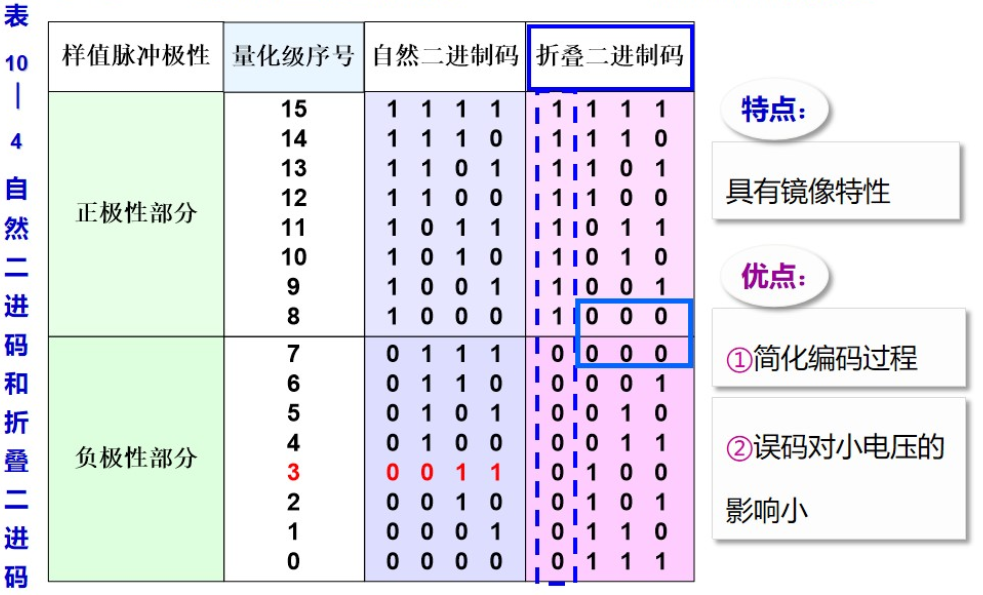

2. 常用的二进制码

——编码考虑的问题之一

3. 码位的选择与安排

——关乎通信质量和设备复杂度

在A律13折线PCM编码中,共计2×8×16=256=2^8个量化级;

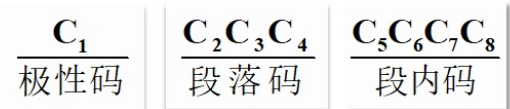

需要将每个样值脉冲(I_{s})编成8位二进制码:

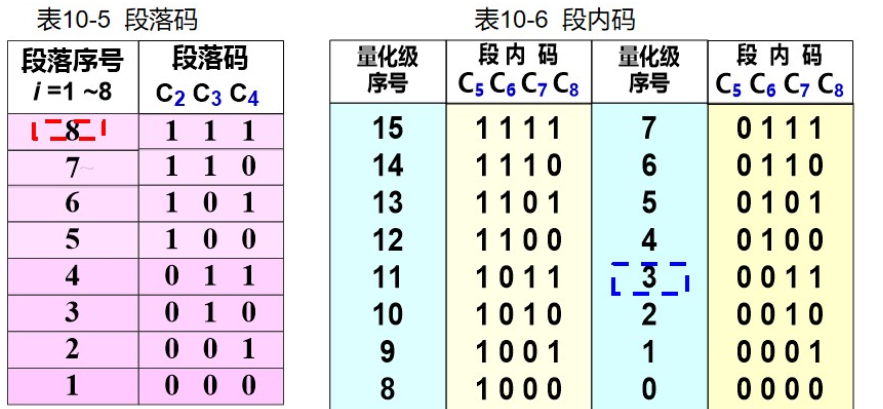

极性码:表示样值得极性。正编“1”,负编“0”;

段落码:表示样值得幅度所处得段落;

段内码:表示各段内得16个量化级;

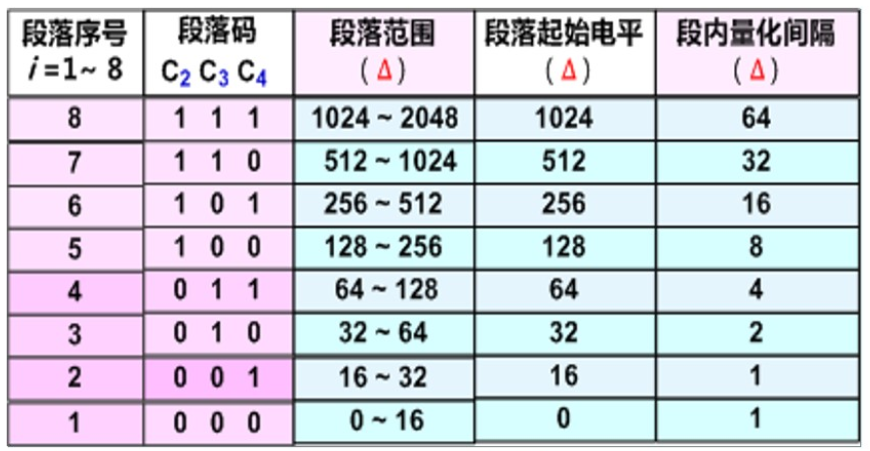

段落起始电平和量化间隔

各段长度不相等,量化间隔不同。第1、2段最短,归一化值为1/128,等分为16个级;

若告诉抽样值I_{s}=X\Delta,确定样值脉冲I_{s}所在得段落和量化级; \Delta =\frac{1}{2048}

若告诉抽样值I_{s}为具体幅度,需要将其用量化单位表示:

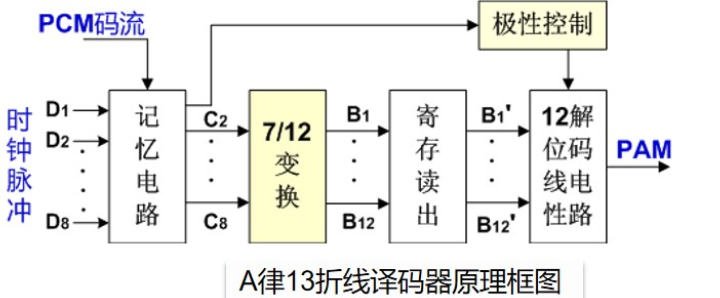

4. 编译码器的设计

任务——把每个样值脉冲编出相应得8位二进制码;

译码——把PCM信号——相应得PAM样值信号,即D/A变换;

5. PCM系统中噪声的影响

(1)两种噪声:

  • 量化噪声N_{q}
  • 加性噪声N_{a}

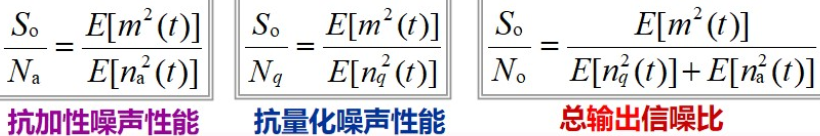

(2)性能指标:假设条件:自然码、均匀量化、输入信号为均匀分布;

(3)PCM信号的比特率和带宽

设模拟信号的最高频率为f_{H},抽样速率f_{s}=2f_{H},二进制编码位数为N,则PCM信号的比特率为:R_{b}=f_{s}\cdot =2f_{H}\cdot N

传输带宽:若采用非归零矩形脉冲传输时,谱零点带宽为:B=R_{B}=R_{b}=f_{s}\cdot N

六、差分脉冲编码调制(DPCM)原理与性能

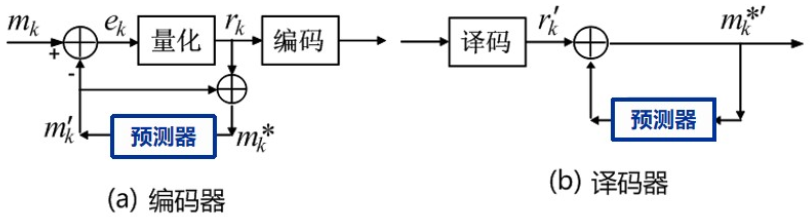

1. DPCM原理

p=1,a_{i}=1,则有{m_{k}}'=m_{k-1}\ast,表示只将前一个抽样值当作预测;

——DPCM:对相邻样值得差值进行编码;

2. 自适应差分脉码调制(ADPCM)

ADPCM是为了改善 DPCM的性能,而将自适应技术引入到量化和预测过程。其主要特点:

  • 用自适应量化取代固定量化。自适应量化指量化台阶随信号的变化而变化,使量化误差减小;
  • 用自适应预测取代固定预测。自适应预测指预测系数可随信号的统计特性而自适应调整,提高预测信号的精度;
  • 通过这二点改进,可大大提高输出信噪比和编码动态范围

ADPCM 能以32 kb/s的比特率达到64 kb/s的PCM数字电话质量。极大地节省了传输带宽,使经济性和有效性显著提高。

\Delta M(增量调制)—— 一种最简单的ADPCM;
