第四节课笔记2.0--OSI参考模型

• O：open S：system I：Interconnection
• 1. OSI（开放式系统互联）:对数据产生定义的标准。OSI（==-0ui9ochg注重理论分析）简化成TCP/IP（注重工业实践）（通过分层的思想进行复杂化）——《TCP/IP路由技术卷一卷二》。1979年ISO国际标准化组织颁布的
• 1. TCP/IP标准模型：（没有一层，从理论的二层开始）我下往上开始进行。
  • 应用层（应用层，表示层，会话层）
  • 主机到主机层（传输层）
  • 互联网层（网络层）
  • 网络接口层（数据链路层 物理层）
• TCP/IP对等模型（五层）
  • 应用层---报文---（需要封装：应用层的封装取决于不同的应用协议）
  • 传输层---段---端口号---TCP/UDP
  • 网络层---包---IP地址----IP协议
  • 数据链路层---帧---MAC地址---以太网（早期局域网的解决方案，依靠交换机组建的二层网络）
  • 物理层---比特流
• 核心思想：分层---属于同一层面的不同功能其目的和作用是相似或相近的：不同层面的功能之间具有明显的差异
• 分层的作用：1.更利于标准化 --- 分治 2.降低层次之间的关联性 3.更利于学习和理解
• OSI七层模型：
  • a) 7.应用层：人机交互，接受用户产生得数据。
  • b) 6.表示层：把用户的数据进行翻译成机器语言，并进行加密压缩。
  • c) 5.会话层：对多程序进行使用时，防止他们进行资源竞争造成死循环，而建立虚拟通道把他们隔离开来，使他们不会相互影响。
  • d)4. 传输层（4层PDU segment 分段 分片）
  • 1.区分流量：通过端口号区分。 1—1023是静态端口：与流量存在一一对应并存在绑定的关系。 1024----65535是动态端口：也与流量存在一一对应的关系。（注释：在每一使用的端口都是临时端口，在用户使用完后，就会对端口收回，所以每用户在下一次打开后可能动态端口不一样。有的动态端口并不固定，但一直服务于某一个软件）。
  • 常见端口号：【传输层】
  • HTTP（超文本传输）---获取网页信息—80TCP
  • HTTPS（安全超文本传输---HTTP+SSL（安全传输协议）/TLS—443TCP
  • RIP---520UDP
  • FTP---文件传输协议---TCP20 21
  • TFTP---简单传输协议---UDP69
  • DHCP---动态主机配置协议---UDP67 68
  • Telnet（远程登录服务，拿到用户最高权限）--- 23 TCP
  • SSH（安全的远程登录）（安全性较高 加密 认证），22 TCP
  • DNS（域名解析），53 TCP和UDP
  • 1. 定义数据传输方式：
  • 不可靠传输方式流量特点：
    • 1.大流量
    • 2.实时性较高（同步要求高）
    • 3.对数据丢失不敏感。（数据丢失一般不会进行处理，继续传输）。
  • 可靠性传输方式特点：
    • 1.确认机制（保证流量必须完整的传给对方，而产生回复）
    • 2.重传机制（如果对方未确认就会触发重传机制进行再次发送）。
    • TCP（传输控制协议）：面向连接的可靠传输协议。
    • UDP（用户数据报协议）：是一种非面向连接不可靠的传输协议。
    • MTU：最大传输单元，默认1500字节（可以进行更改），不建议。
    • 在互联网中一般用bit表示传输速度，在统计数据，存储容量大小时候我们用byte。1byte=8bit;
    • 100Mbps(100 兆 比特每秒)
    • 100MBPS(100 兆 字节每秒)
    • 应用层，表示层，会话层，传输层—控制层面
  • a) 3.网络层（network）：编址 寻址（3层PDU packet包）
    • 1.编制协议（IP）:基本用(IPV4)和 (IPV6)
    • 2.(IP默认为IPV4)
    • 3.IPV4:采用32个二进制编址。
    • 4.IPV6:采取128个二进制编址。
    • IP地址:32个二进制组成，每八位切割进行十进制换算。
    • 网络掩码:必须用来连续得1和连续的0组成，连续的1所对应的是网络为，连续的0所对应的是主机位。辅助我们寻找IP地址。
  • a) 2.数据链路层：赋予一个MAC地址，为上传提供服务
    • 1．数据链路层（二层PDU：frame帧）：局域网（以太网，网线）和广域网（ppp HDLC ATM）
    • 2.在以太网的环境下（LLC,MAC层）
    • 3.LLC：逻辑链路控制子层（标记上层使用的什么IP）
    • 1. MAC（物理地址，二层地址，硬件地址，烧制地址）:介质访问控制子层---镶嵌在网卡上。
    • 2. MAC地址构成：48个二进制表示，书写12个十六进制（一个十六进制使用4个二进制表示）书写方式：减分十六进制
    • 3. 一般用60-F2-62-3C-E3-53------终端 主机 手机 服务器
    • 4. 60F2.623C.E353-------连接设备上一般在路由器防火墙ASA
    • 5. 买MAC地址：前24位厂商ID固定，后24产品ID可以自己编译。
    • 6. MAC地址不能修改，但是能伪装。
    • 传输层，网络层，数据链路层，物理层—数据层面（上三下四）
  • 1.物理层：（一层PDU：bit 比特流：）关注网络硬件的机械特性，光学特性，电学特性。
    • 传输介质：光纤、双线—双绞线（RJ45）
    • 568A线序：绿白、绿、橙白、蓝、蓝白、橙、棕白、粽
    • 568B线序：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕
    • 平行线（直通线）：线序相同。不同层设备使用平行线
    • 交叉线：线序不同。同层设备使用交叉线。
    • 全反线（线序颠倒）：线序相反，用于用户控制网络（1-8，2-7，3-6，4-5）这种颠倒方式。
    • 屏蔽双绞线（STP）：屏蔽信号（弱电），用于屏蔽外界干扰，也会影响自己的信号传递。
    • 非屏蔽双绞线（UTP）：不屏蔽外界信号的。
    • 按照拧度进行分类：3类4类---（10Mbps）5类超5类---（100Mbps）超6类（1000Mbps—在6类线中8根网线同时 使用）--一般普通光纤基本都达到1000Mbps，而网线不能需要五类及以上的网线才能达到千兆。（我们可以根据重量和对折网线来区分质量）

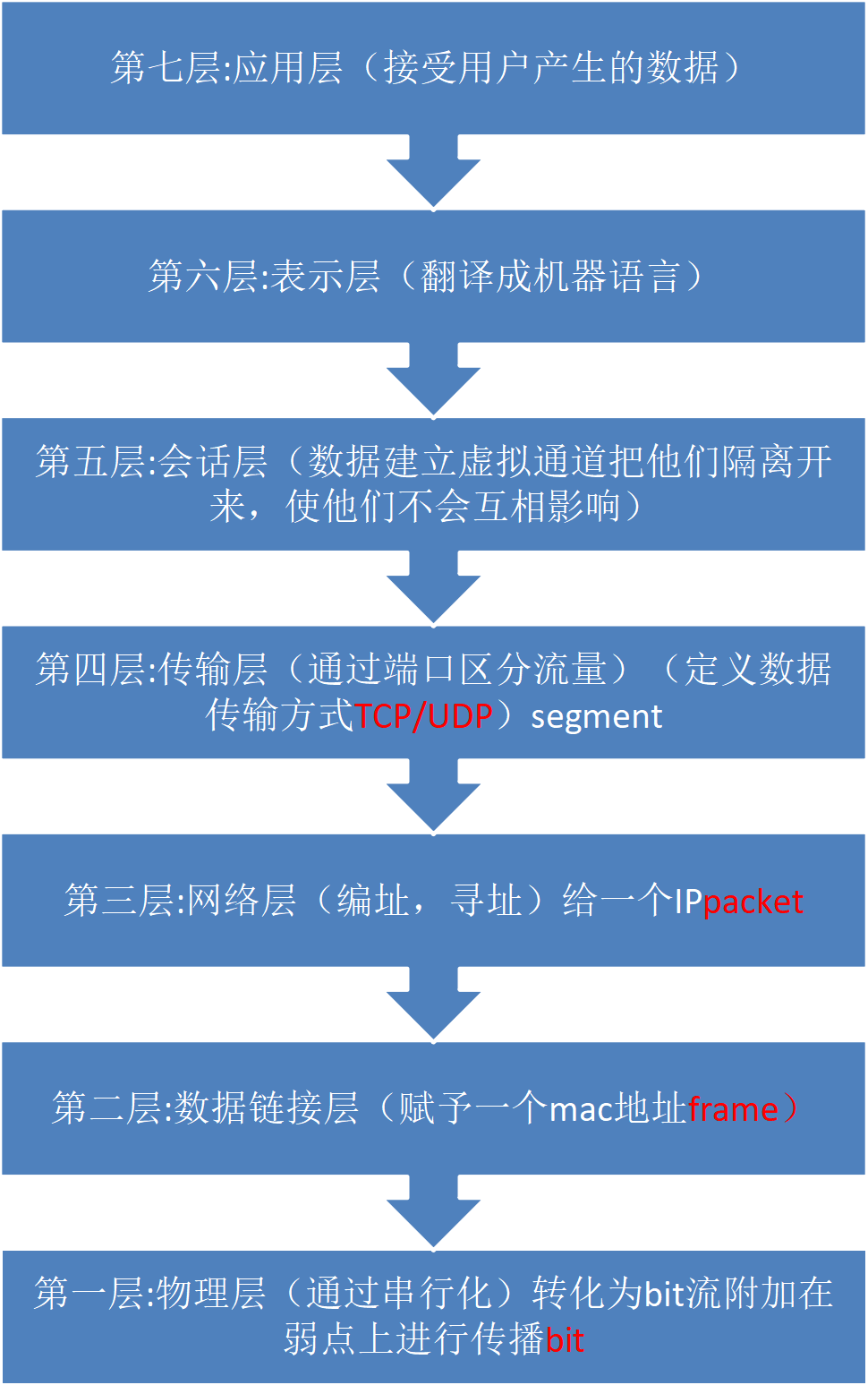

• 产生数据的过程叫做数据封装：

  •

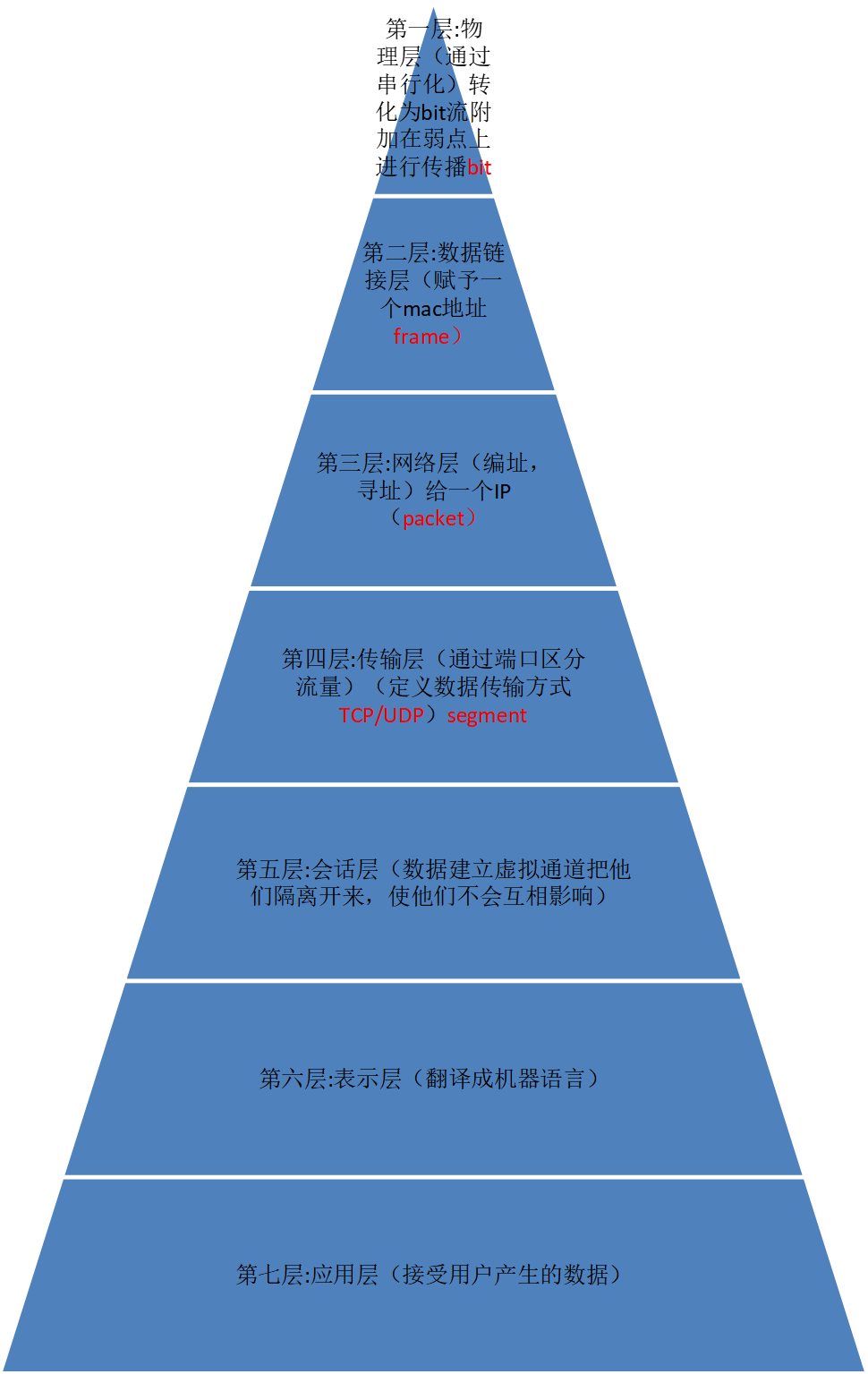

• 接受数据的过程叫做解封装：

  •

• 互联网设备：按照互联网能解析到基层进行分类。
• OSI和TCP/IP相同不同。
• 相同：
• 1. 都是模型化层次化
• 2. 下层对上层提供服务支持
• 3. 每层协议彼此相互独立
• 不同：
• 1. 层数不同
• 2. Osi现有模型才有协议，Tcp/IP 先有协议才有模型
• 3. TCP/IP只适用于TCP/IP网络
