以太网链路聚合

以太网链路聚合Eth-Trunk：

简称链路聚合，通过将多个物理接口捆绑成为一个逻辑接口，可以在不进行硬件升级的条件下，达到增加链路带宽的目的。Eth-Trunk链路两端相连的物理接口的数量、速率、双工方式、流控方式必须一致。

为什么要链路聚合？

为了提高网络的可靠性，通常在设备间部署多条物理线路，但STP协议会阻塞端口，只留下一条链路转发流量，其他链路为备份链路，则无法提高设备之间链路带宽。

---

链路聚合模式：手工模式、LACP模式

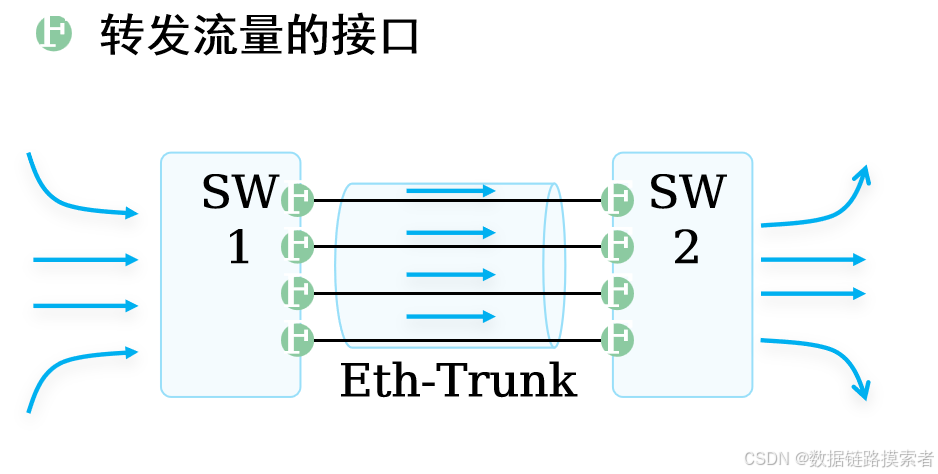

1.手工模式

Eth-Trunk的建立、成员接口的加入均由手动配置，双方系统之间不使用LACP进行协商。

注意：为了使链路聚合接口正常工作，必须保证本端链路聚合接口中所有成员接口的对端接口：属于同一设备；加入同一链路聚合接口

缺点：1.手动模式下，设备只能通过物理层状态判断对端接口是否正常工作

           2.手工模式下，设备间没有报文交互，因此只能通过管理员人工确认。

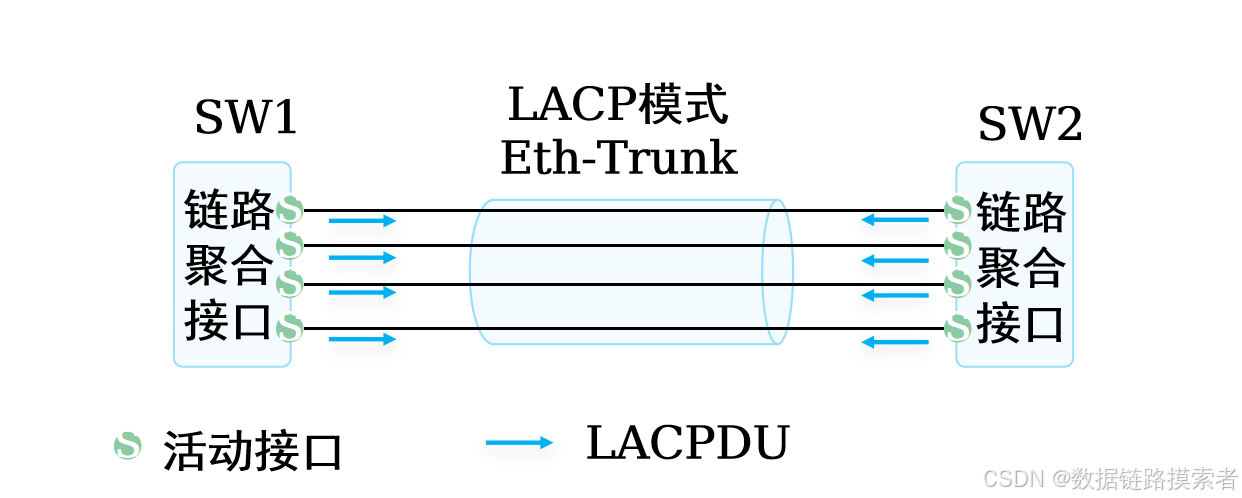

2.LACP模式

采用LACP（链路汇聚控制协议）协议协商的一种链路聚合模式，设备间通过链路汇聚控制协议单元（LACPDU包含设备优先级、MAC地址、接口优先级、接口号等）进行交互，通过协商去了解对端设备时同一台、同一个聚合接口的成员接口。LACP模式支持链路备份。



---

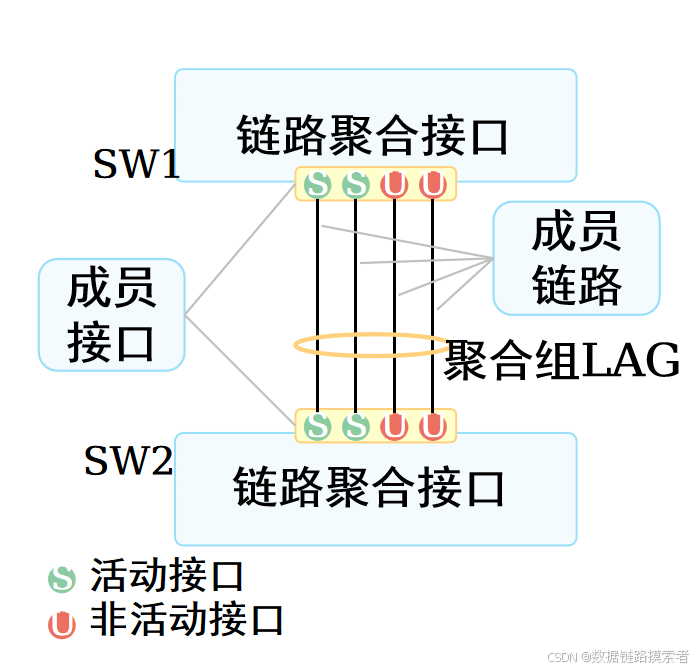

链路聚合基本术语/概念

聚合组（Link Aggregation Group，LAG）

成员接口和成员链路

活动接口和活动链路

非活动接口和非活动链路

聚合模式

其他概念：活动接口上限阈值和活动接口下限阈值。



---

主动端/被动端的选举

主动端选举：

1、比较系统优先级，默认32768，越小越优。

2、当优先级一致时，比较MAC地址，MAC地址越小越优。

活动接口/非活动接口的选举

活动接口选举：

1、比较接口优先级，默认32768，越小越优。

2、当优先级一致时，比较接口编号，越小越优。

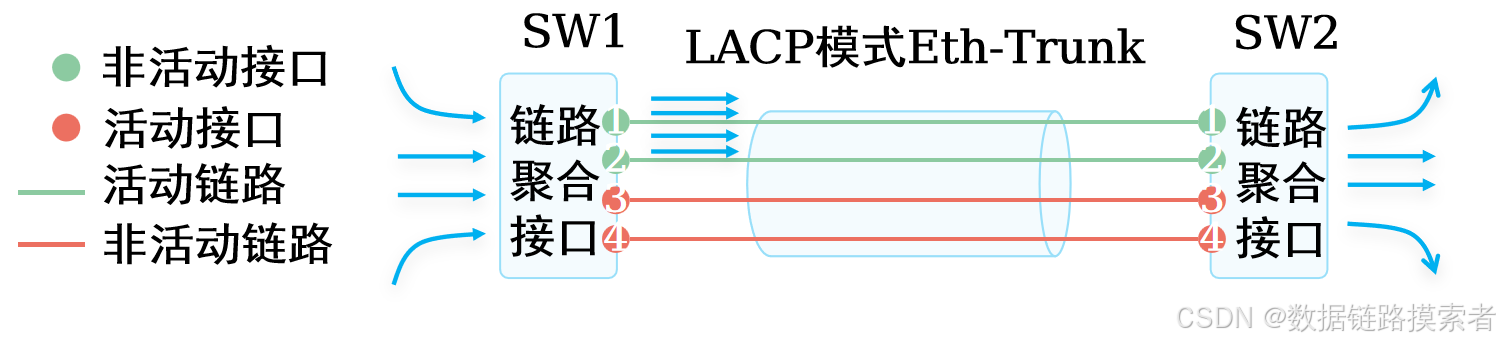

        最大活动接口数（1）

当成员接口数目超过最大活动接口数目时会通过比较接口优先级、接口号选举出活动接口，其余的为备份端口（非活动接口），链路分别成为活动链路、非活动链路。

交换机只会从活动接口中发送、接收报文。

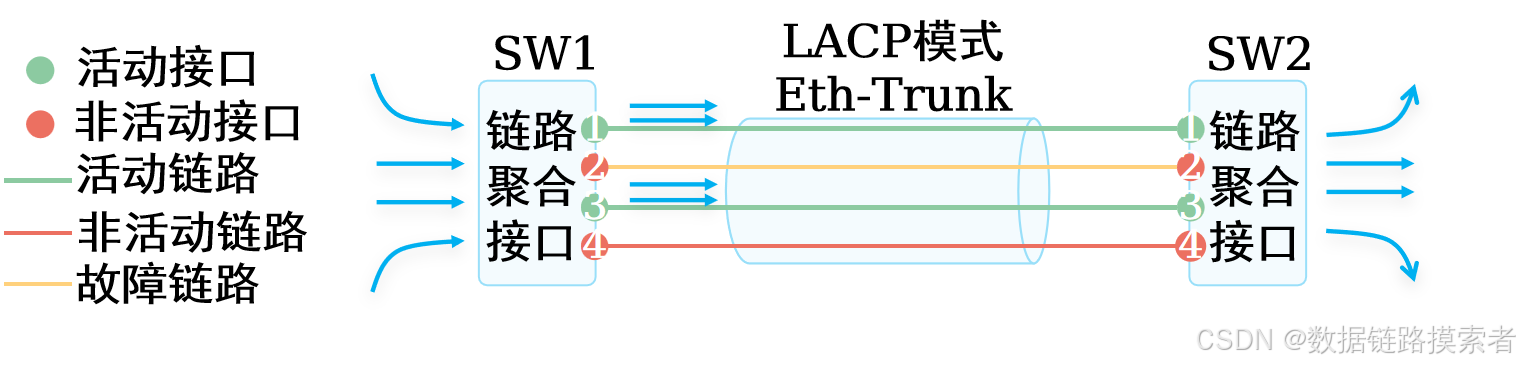

        最大活动接口数（2）

当活动链路中出现链路故障时，可以从非活动链路中找出一条优先级最高（接口优先级、接口编号比较）的链路替换故障链路，实现总体带宽不发生变化、业务的不间断转发。

---

活动链路/非活动链路

活动链路选举过程：

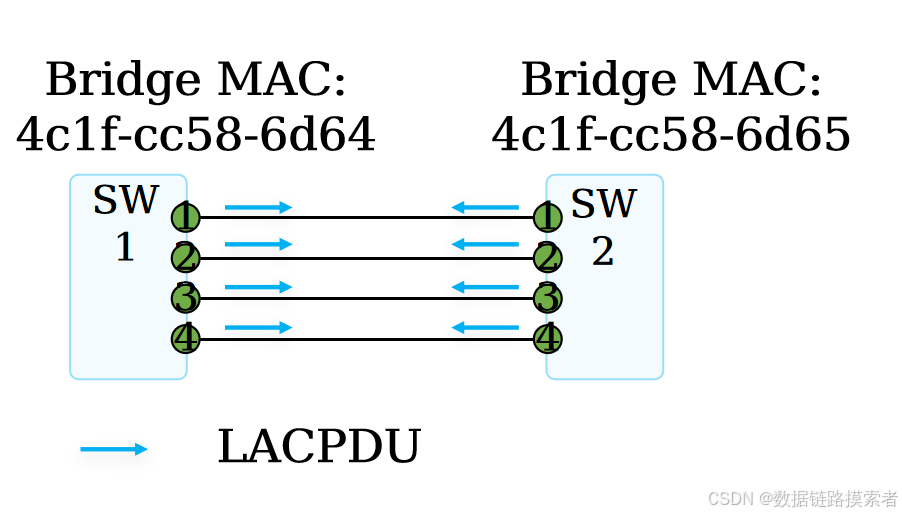

步骤一：

SW1、SW2配置LACP模式的链路聚合，两端都设置最大活跃接口数为2。

通过LACPDU选举出优先级较高的交换机SW1，作为LACP协商过程的主动端。

---

步骤二：

SW1在本端通过比较接口优先级、接口编号选举出活动接口，其中1、2号接口在相同的接口优先级下拥有更小的接口编号，成为活动接口

---

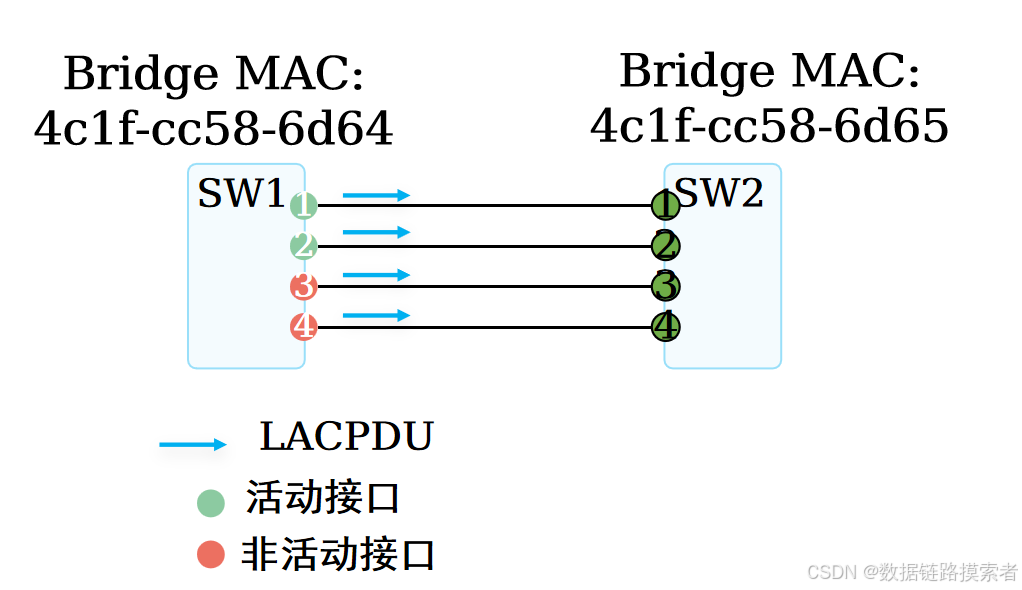

步骤三：SW1通过LACPDU将本端活动端口选举结果告知对端。

---

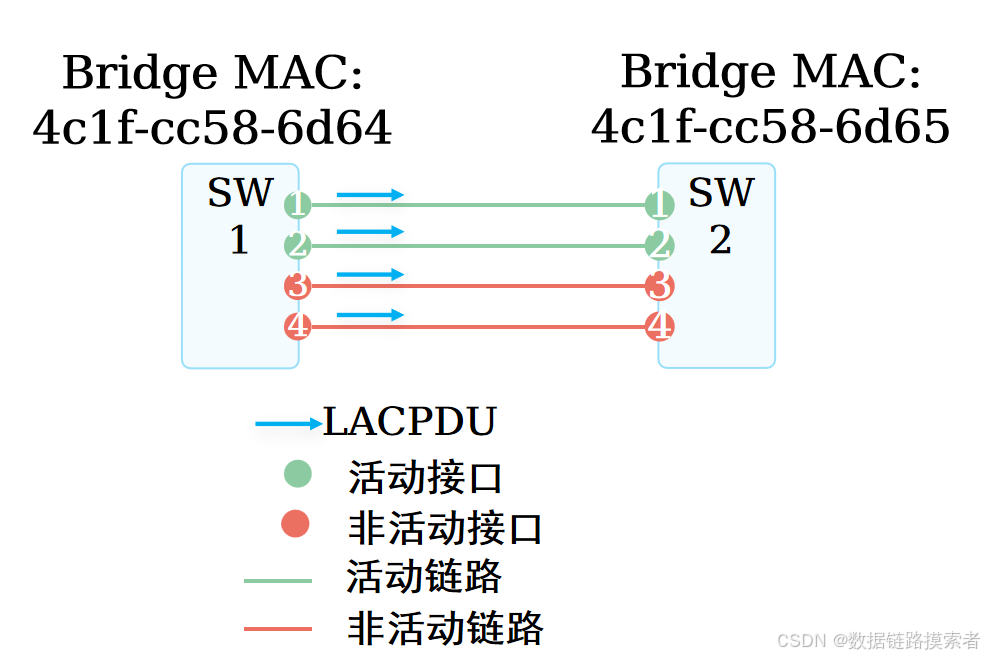

步骤四：

SW2依据SW1的选举结果，明确本端的活动接口，同时对应的链路成为活动链路。

        至此，Eth-Trunk的活动链路选举过程完成。

---
