电子信息面试复盘pcb篇实操（Altium Designer）

ctrl+滚轮=放大/缩小

shift+滚轮=左移/右移

tab可以改参数

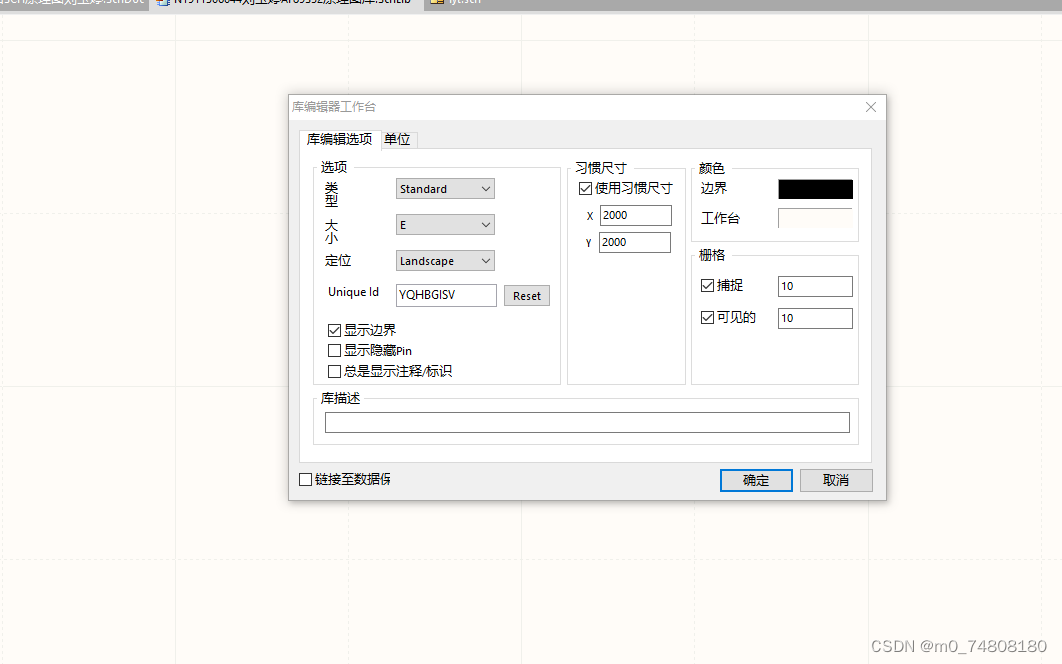

右键-选项-文档选项-如图所示改捕捉栅格等等

知识点一新建项目（Project）

文件F - 新建N-Project-New Projects面板（命名优先英文）

新建立：1原理图 2pcb 3原理图库 4封装库/pcb库

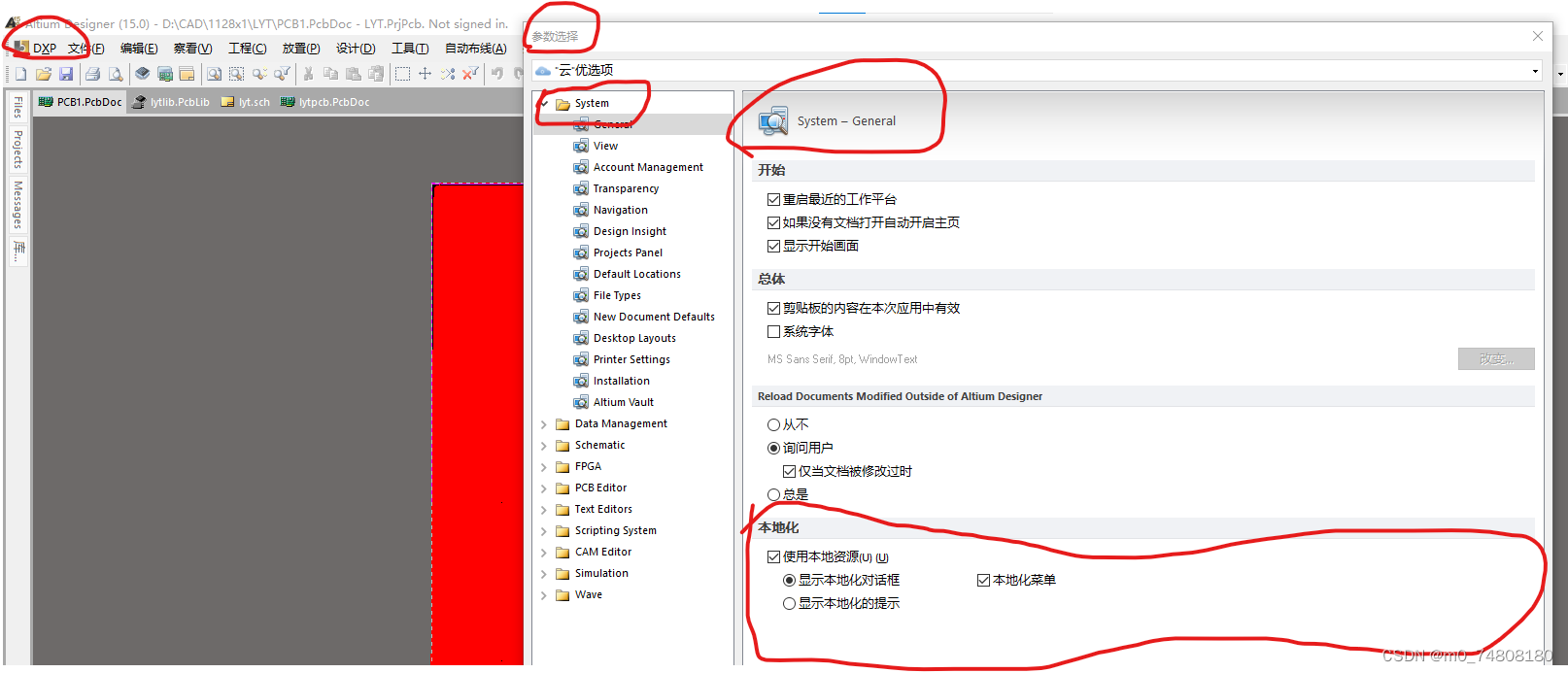

知识点二设置成中文

DXP-参数选择-System-General-本地化

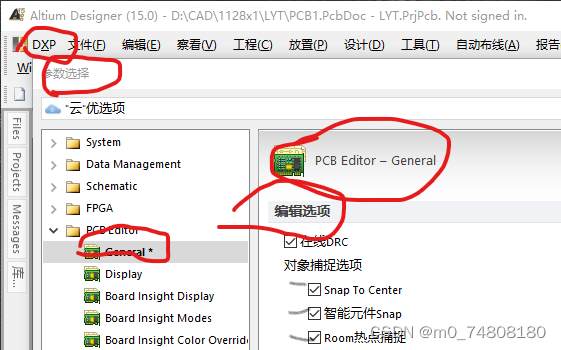

知识点三设置pcb环境参数

在线DRC防止设计出现开路或者断路

知识点四原理图库

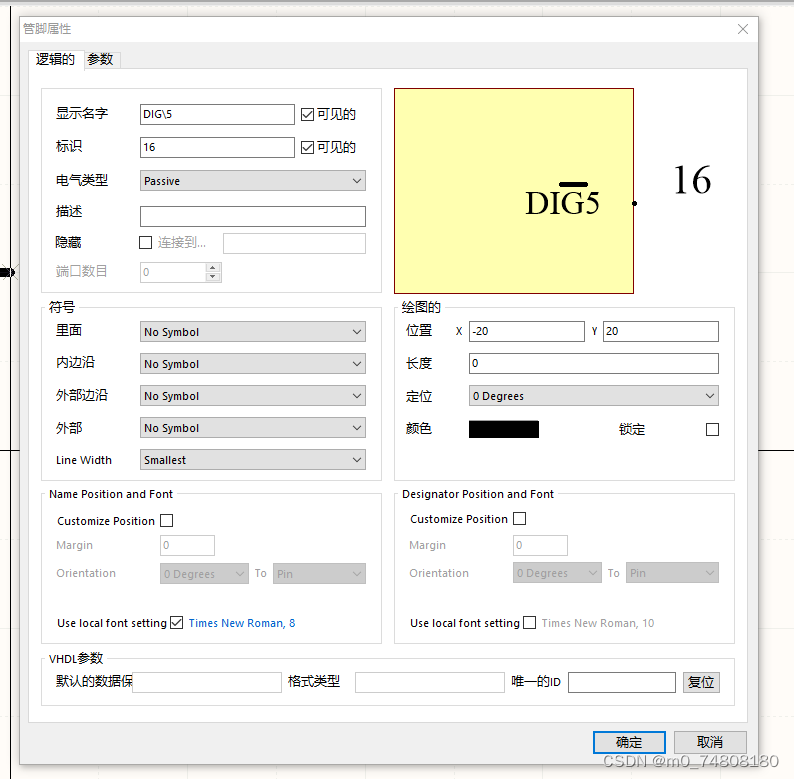

1引脚（有十字朝外放）

可以改引脚长度，电气类型等等,相反数字母加A\

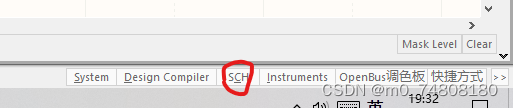

2：可以进入原理图库（一个原理图库可以放置多个元件）每个原理图器件对应一个封装。

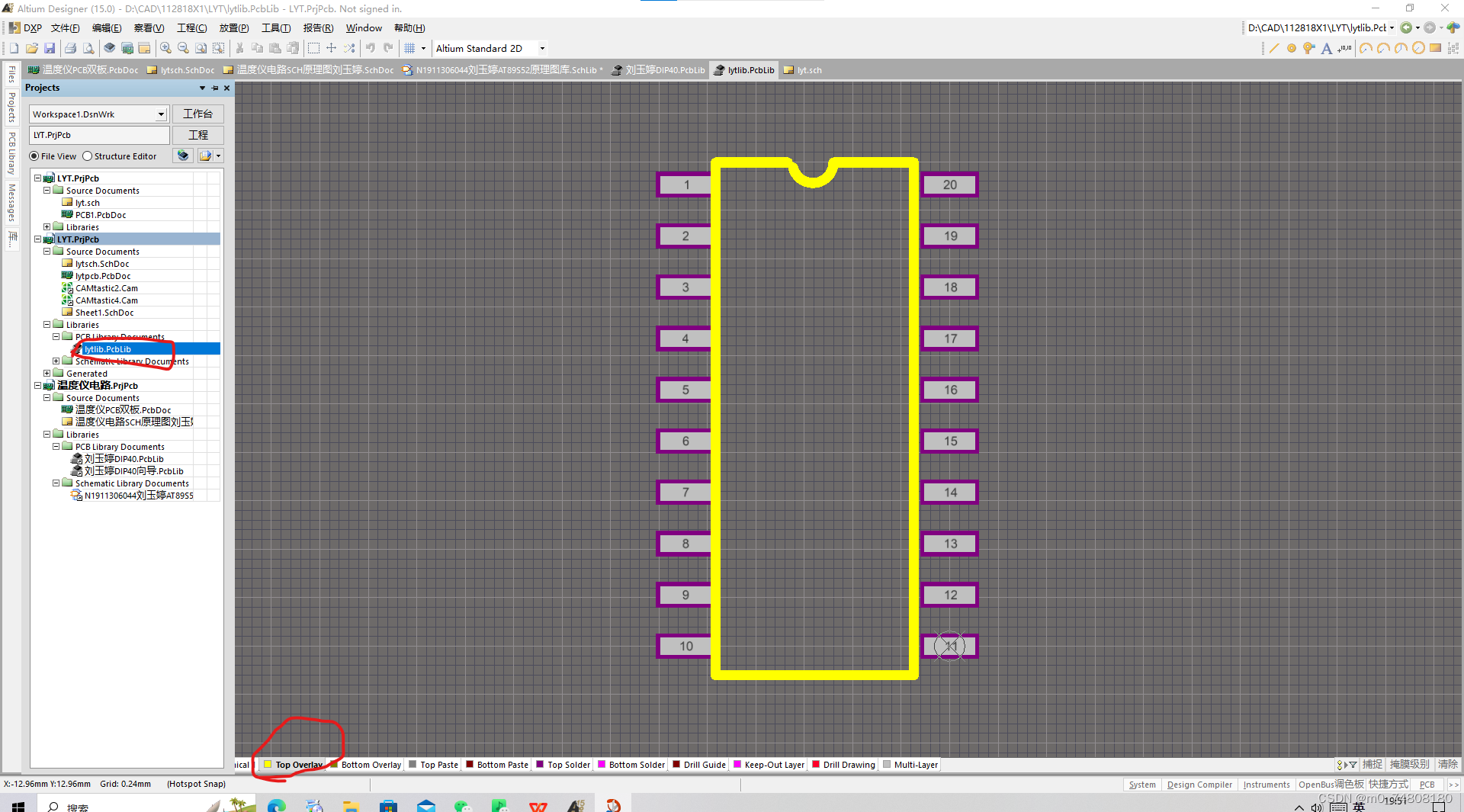

知识点五封装库

在TOP Overlay（顶层丝印层）

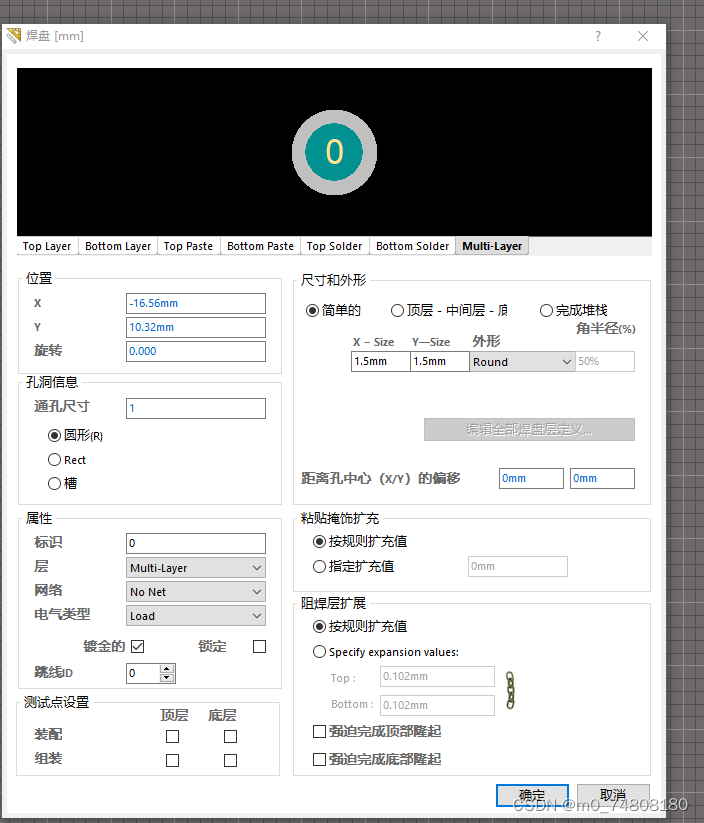

焊盘放置（焊盘要比实际大1/3-内径（通孔尺寸）

GG改栅格

Q切换单位mil/mm

设置参考点F-定位

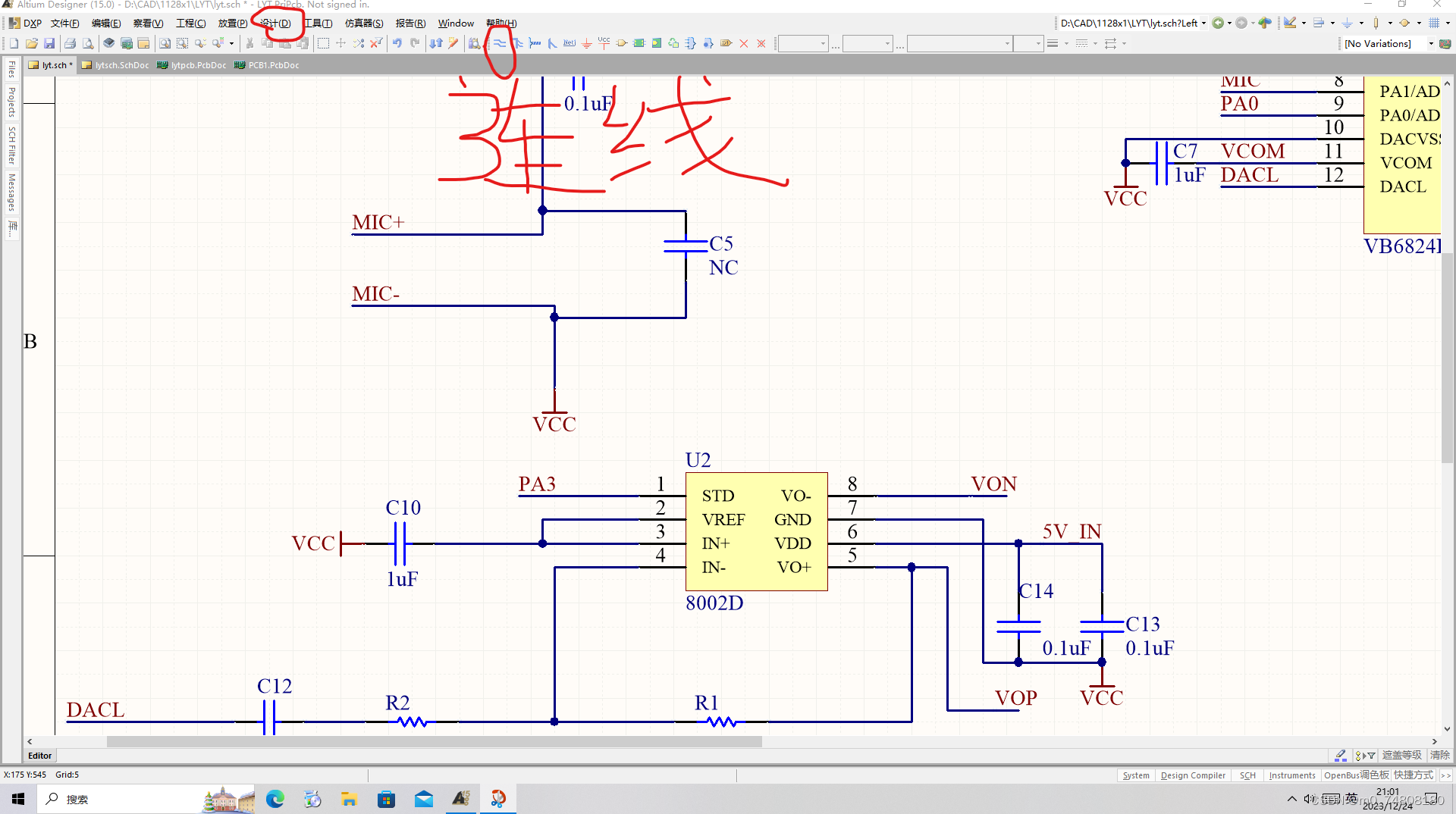

知识点六原理图

导入PCB

知识点七PCB

1绘制板块设置pcb板大小（Mechanical机械层）

设计D-板子形状S-按照选择对象定义D

2设计规则设置

快捷键Q可以改单位

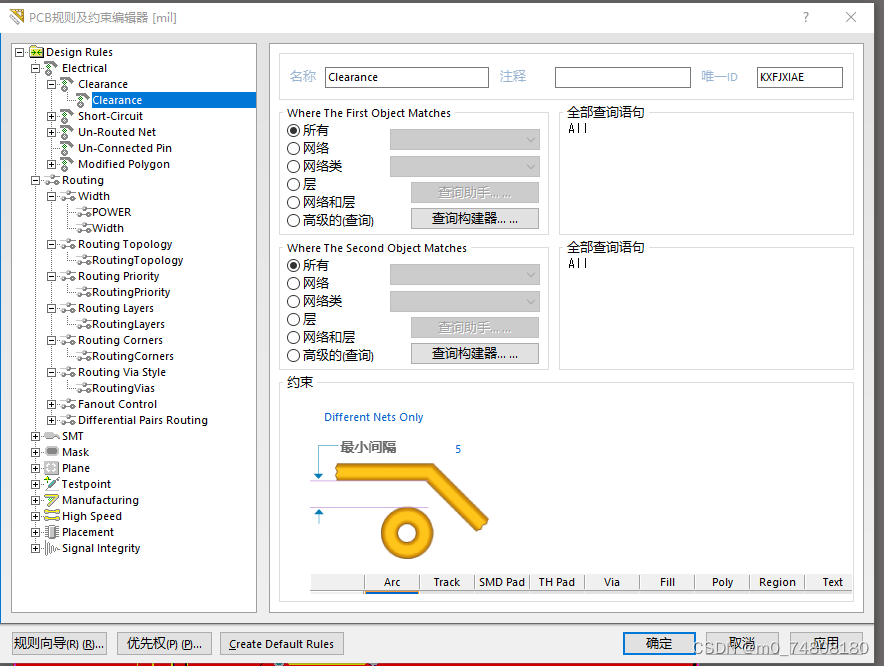

设计D-规则R

设置间距规则5mil-应用

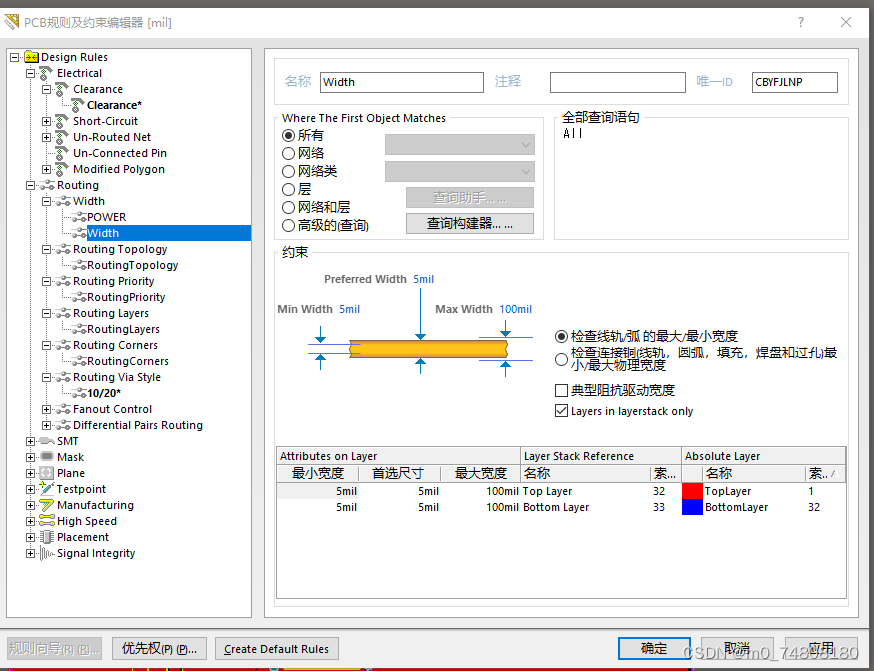

设置线宽规则

最小线宽5mil，建议线宽5mil，最大线宽100mil

Routing-Width

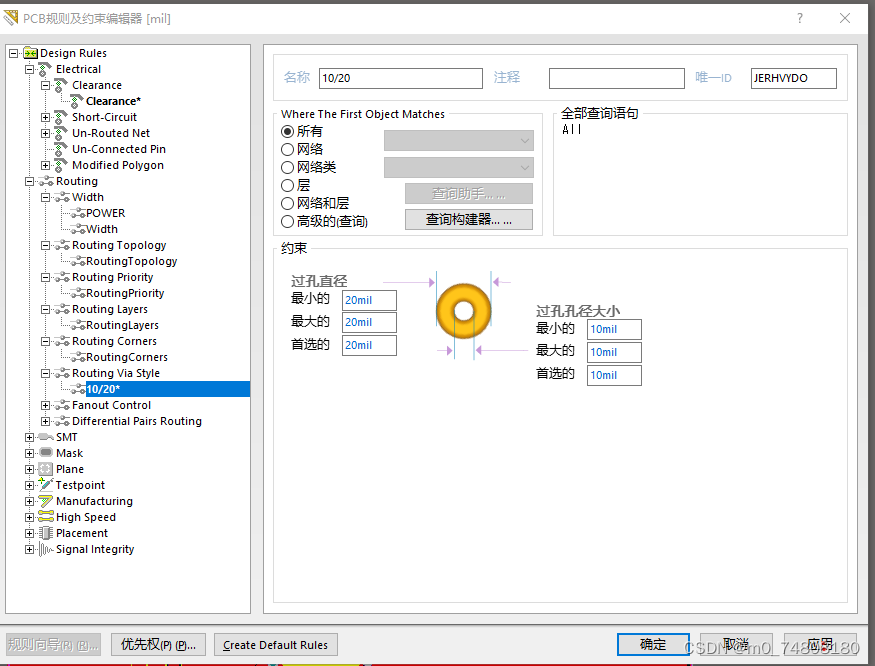

设置过孔规则

过孔孔径大小10mil；过孔直径20mil

设置电源类规则

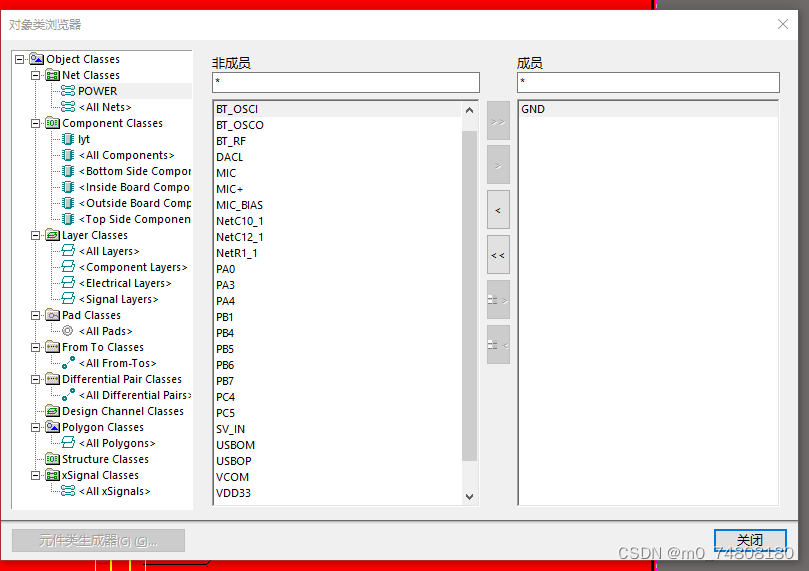

设计D-类C-Net Classes-右键添加类改为POWER-加入GND/VCC

设计D-规则-Routing-Width-右键新建规则命名为POWER-选择网络类

电源线比一般线要宽

3布局

以每个功能单元的核心器件为中心

座子尽量放在靠近板边的地方

滤波电容尽量靠近所用引脚处

布线顶层垂直-底层横向

信号25mil

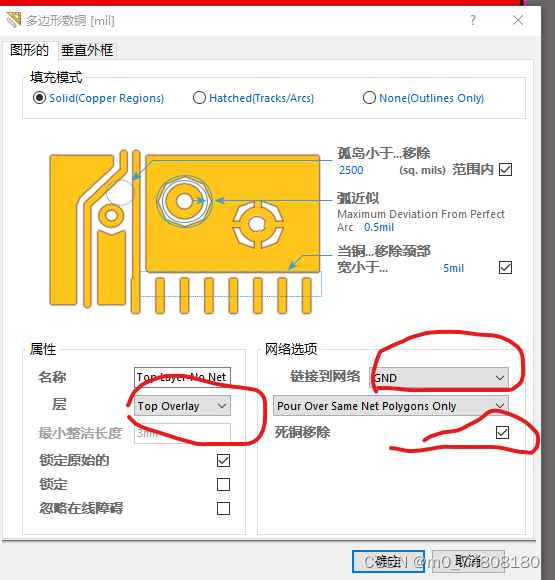

放置P-多边形敷铜G-设置参数-确定

鼠标变为十字光标-在PCB板上绘制一个多边形完成顶层GND敷铜

知识点八验证设计还有优化

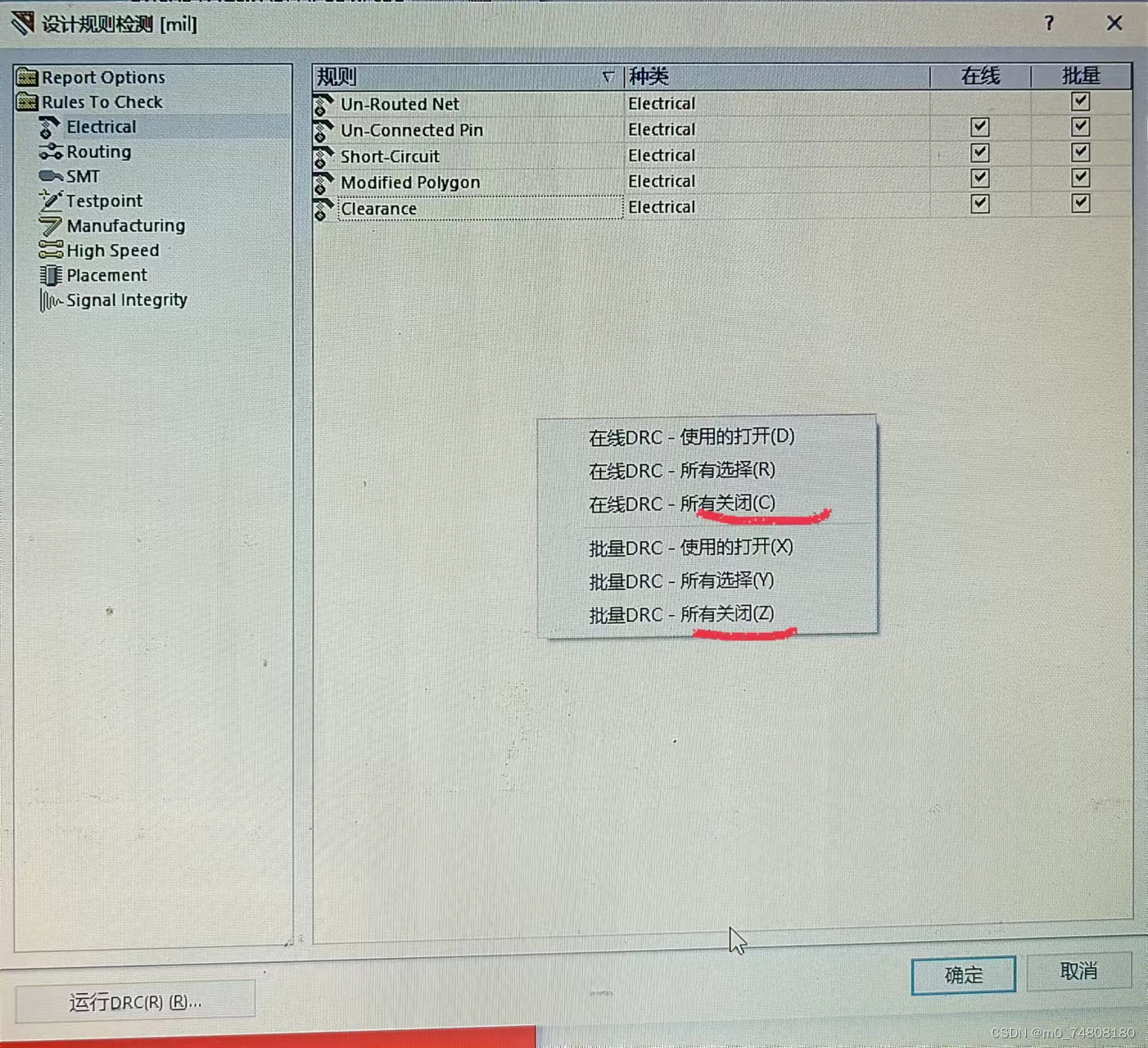

【工具T】-【设计规则检查D】-【Rules To Check】-在页面右键选择关闭【在线DRC-所有关闭】和【批量DRC-所有关闭】

1.间距规则验证

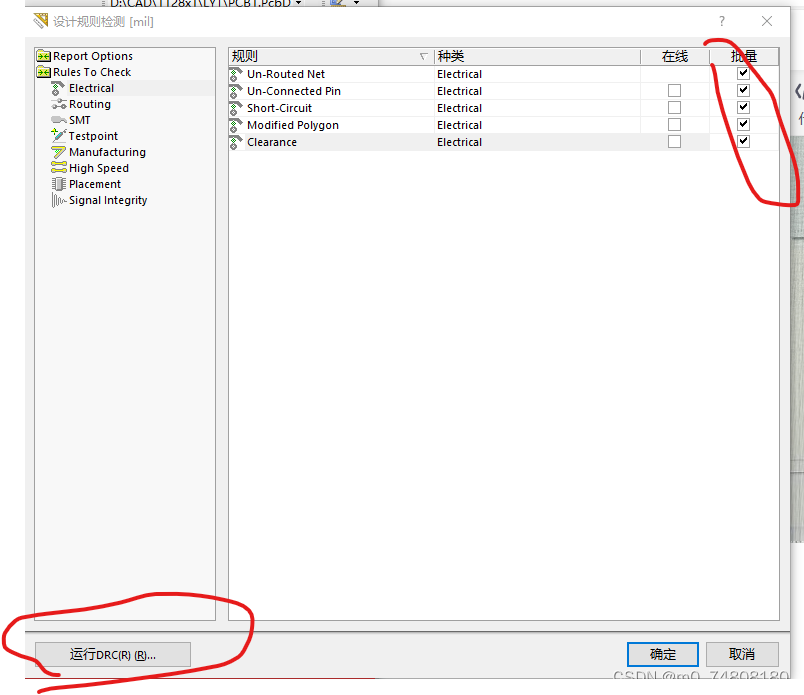

【Rules To-Check】-【Electrical】选择勾选5个检查内容-运行DRC(R)

2布线规则验证

【Rules To-Check】-【Routing】-4个

3可制造性验证

【Rules To-Check】-【SMT】-4个（检查贴片焊盘到出线拐角和贴片焊盘到同层铜皮等的间距检查）

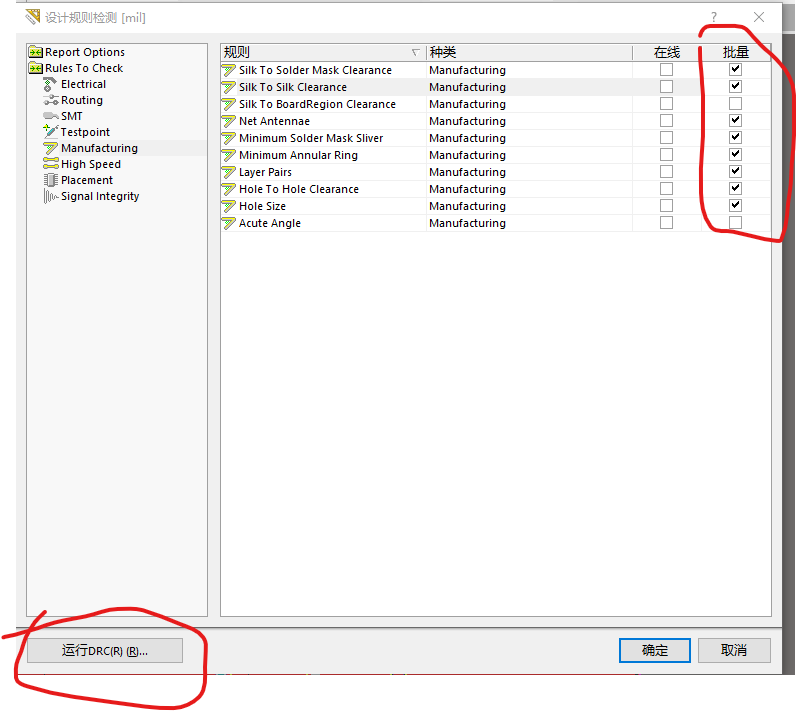

4加工工艺规则检查界面

【Rules To-Check】-【Manufacturing】（主要是安装孔径，安装孔间距，阻焊桥，丝印上盘-丝印间距-和天线线头等规则检查）

知识点九归档项目

输出生产文件

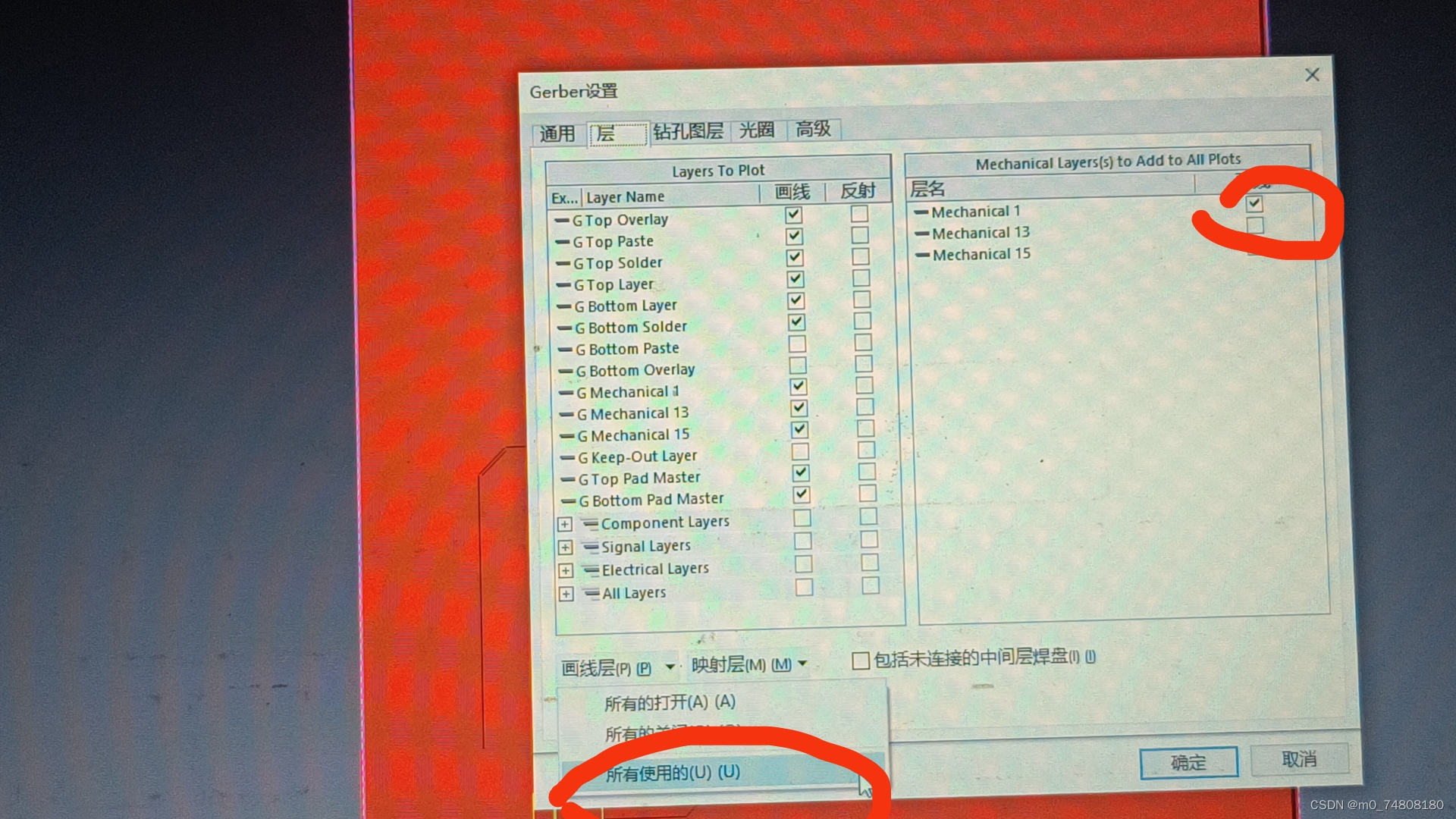

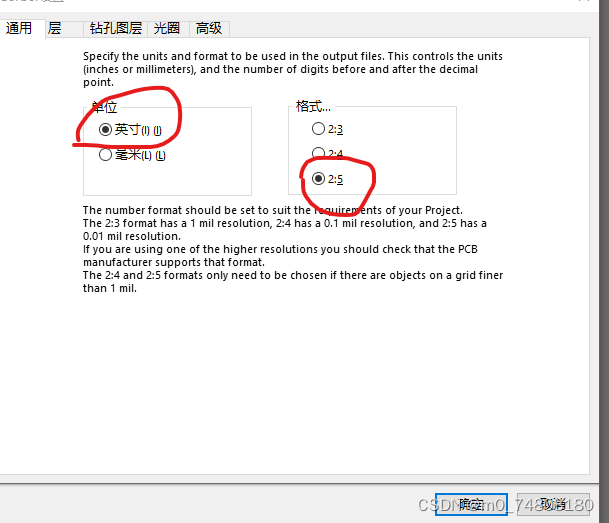

1：光绘文件Gerber

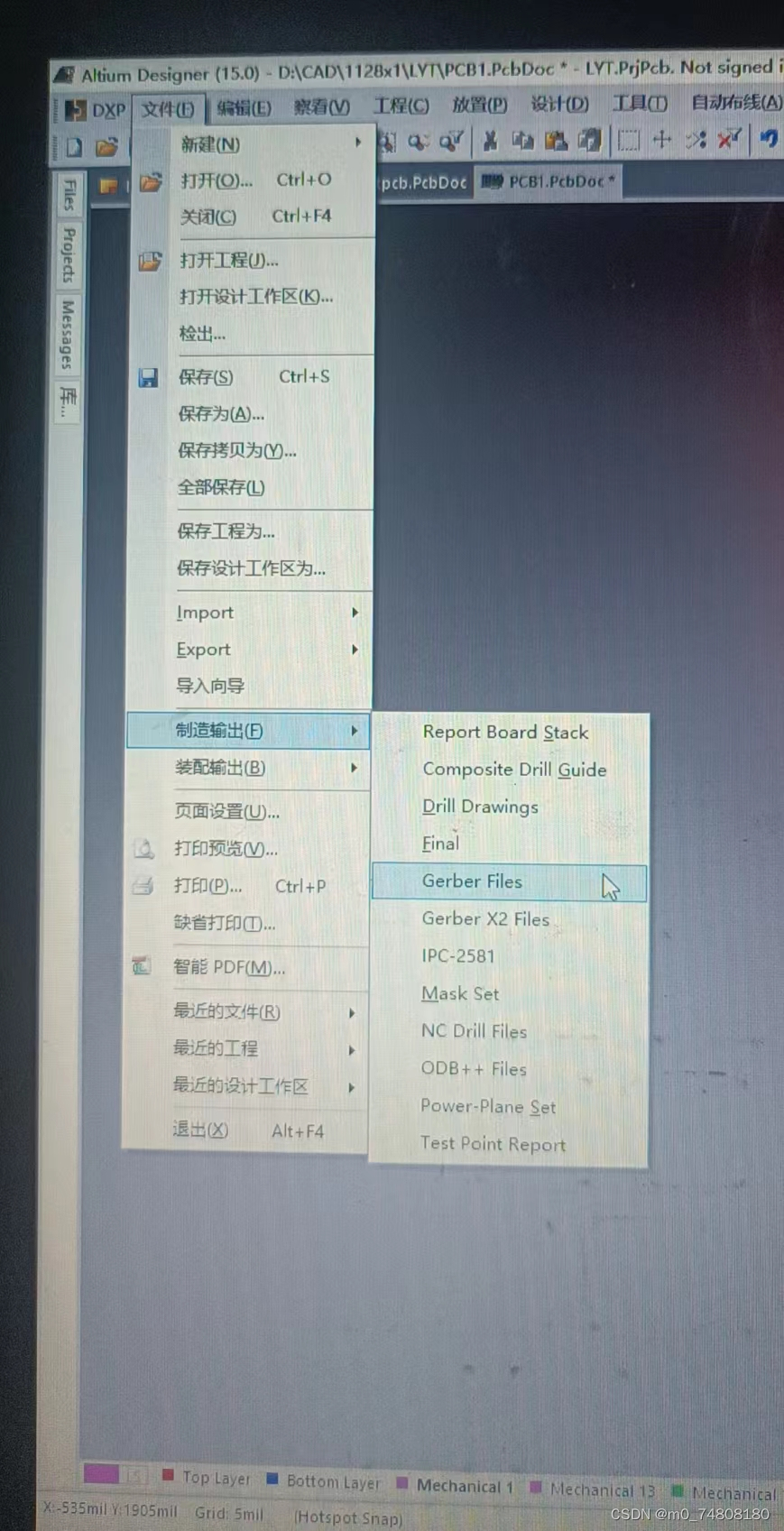

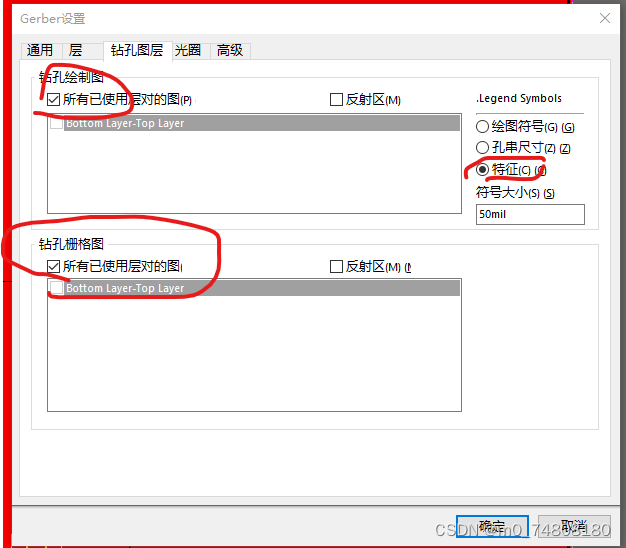

[文件F]-【制造输出文件F】-【Gerber Files】-

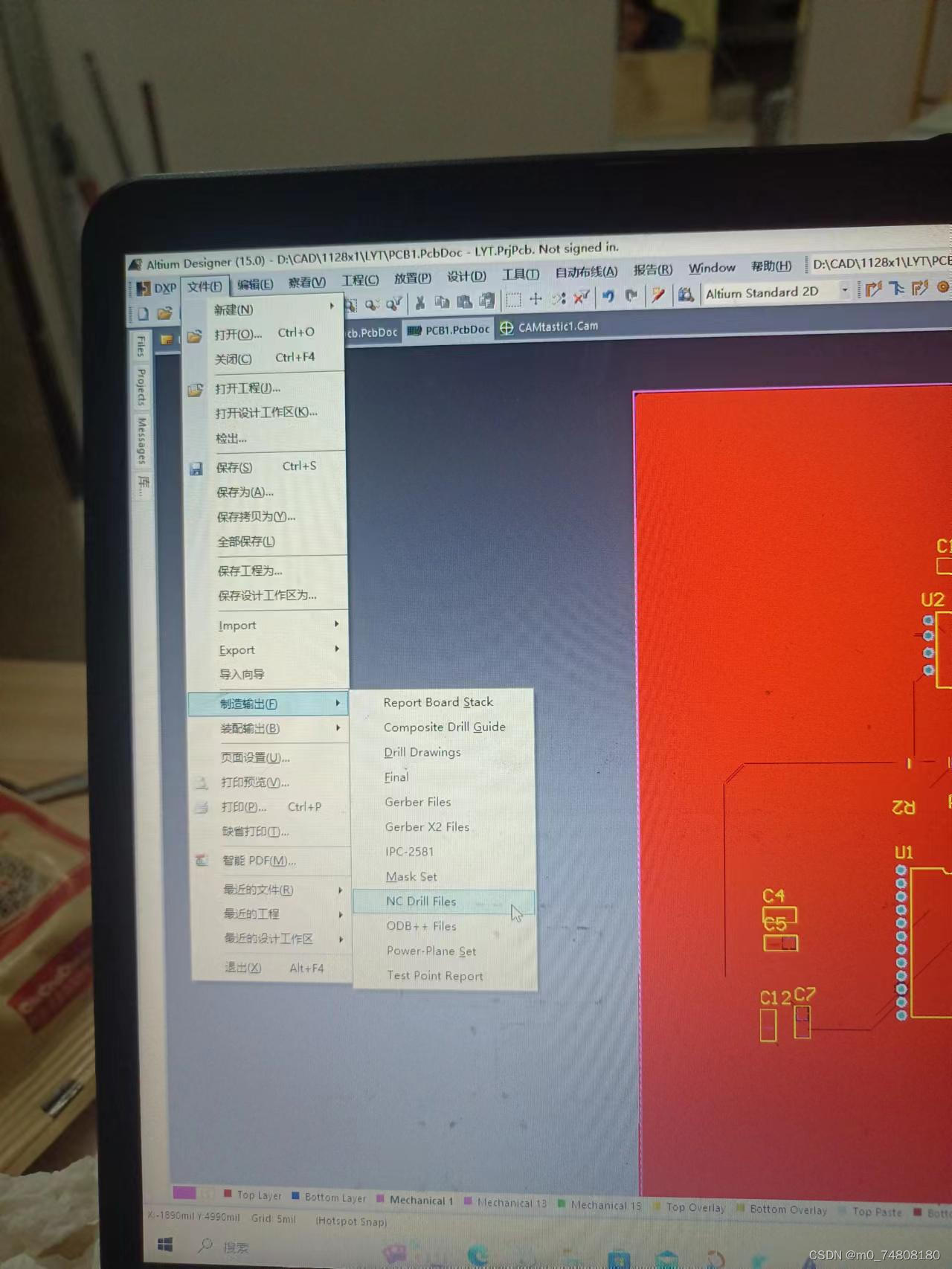

2输出钻孔文件

文件F]-【制造输出文件F】-NC Drill Files（默认就行）

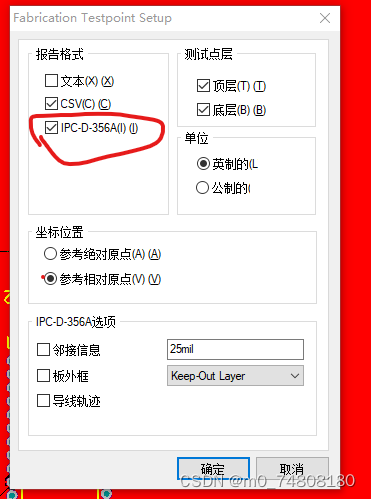

3输出IPC网表文件

【文件F]-【制造输出文件F】-【Test Point Report】用来核对光绘文件和PCB文件是否一致的辅助性文件

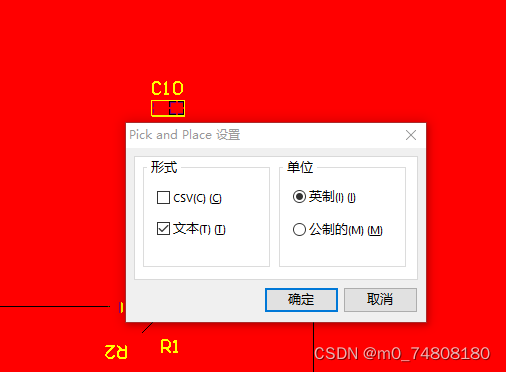

4贴片坐标文件

文件F-装配输出B-【Generates Pick and Place files】默认

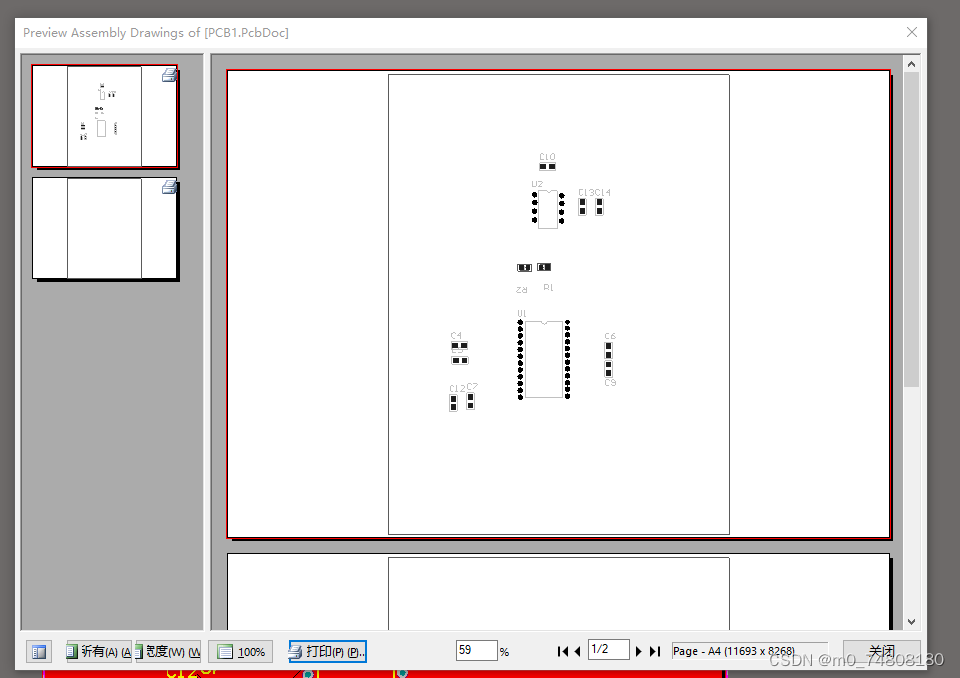

5输出装配文件

文件F-装配输出B-Assembly- Drawings-系统自动输出
