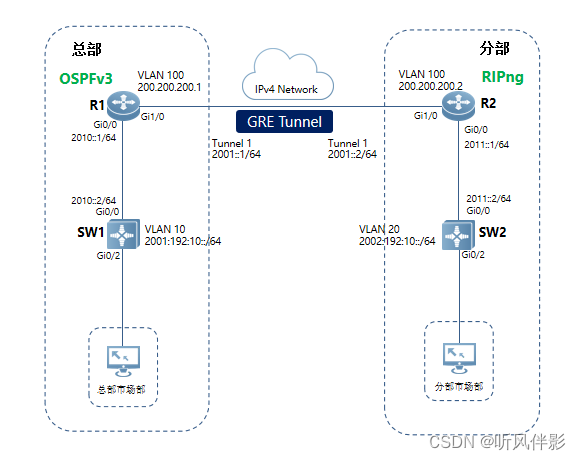

一、实验拓扑
二、实验目的
- 了解IPv6的格式和产生的原因。
- 了解IPV6下获取地址的方式。
- 了解IPv6下的静态路由。
- 了解IPv6 over IPv4 GRE隧道。
- 掌握OSPFv3原理及配置。
- 掌握RIPng原理及配置。
三、实验配置
第一步:配置tunnel隧道
R1
R1(config)#interface VLAN 100 //配置IPv4接口
R1(config-if)#ip address 200.200.200.1 255.255.255.0 //设置IP地址
R1(config)#interface Tunnel 1 //配置Tunnel接口
R1(config-Tunnel)#tunnel source VLAN 100 //配置Tunnel源
R1(config-Tunnel)#tunnel destination 200.200.200.2 //配置Tunnel目的
R1(config-Tunnel)#ipv6 address 2001::1/64 //配置Tunnel地址
R1(config-Tunnel)#ipv6 enable //配置使能IPv6
R1(config)#ipv6 route 2002:192:10::/64 Tunnel 1 2001::2 //配置到R2静态路由
R1(config)#interface GigabitEthernet 1/0 //进入与R2互联接口
R1(config-if)#switchport access vlan 100 //设置接口模式
R2
R2(config)#interface VLAN 100
R2(config-if)#ip address 200.200.200.2 255.255.255.0
R2(config)#interface Tunnel 1
R2(config-Tunnel)#tunnel source VLAN 100
R2(config-Tunnel)#tunnel destination 200.200.200.1
R2(config-Tunnel)#ipv6 address 2001::2/64
R2(config-Tunnel)#ipv6 enable
R2(config)#ipv6 route 2001:192:10::/64 Tunnel 1 2001::1
R2(config)#interface GigabitEthernet 1/0
R2(config-if)#switchport access vlan 100
第二步:配置ospfv3路由
R1
R1(config)#interface Loopback 0 //进入接口配置模式
R1(config-if)#ip address 1.1.1.1 255.255.255.255 //配置IP地址
R1(config)#ipv6 router ospf 10 //进入OSPFv3进程
R1(config-router)#router-id 1.1.1.1 //配置router-id
R1(config-router)#redistribute static metric-type 1 //引入静态路由
R1(config)#interface GigabitEthernet 0/0 //进入接口配置模式
R1(config-if)#ipv6 enable //使能IPv6功能
R1(config-if)#ipv6 address 2010::1/64 //设置IPv6地址
R1(config-if)#no ipv6 nd suppress-ra //关闭对RA报文的抑制功能
R1(config-if)#ipv6 ospf 10 area 0 //使能接口OSPFv3功能
SW1
SW1(config)#ipv6 router ospf 10 //进入OSPFv3进程
SW1(config-router)#router-id 2.2.2.2 //配置router-id
SW1(config)#interface GigabitEthernet 0/0 //进入接口配置模式
SW1(config-if)#ipv6 enable //使能IPv6功能
SW1(config-if)#ipv6 address 2010::2/64 //设置IPv6地址
SW1(config-if)#no ipv6 nd suppress-ra //关闭对RA报文的抑制功能
SW1(config-if)#ipv6 ospf 10 area 0 //使能接口OSPFv3功能
第三步:配置分部RIPng路由
R2
R2(config)#ipv6 router rip //配置RIPng进程
R2(config-rip)#redistribute static metric 1 //引入静态路由
R2(config)#interface GigabitEthernet 0/0 //进入接口
R2(config-if)#ipv6 enable //使能IPv6
R2(config-if)#ipv6 address 2011::1/64 //配置ipv6地址
R2(config-if)#ipv6 rip enable //接口使能RIPng
R2(config-if)#no ipv6 nd suppress-ra //关闭对RA报文的抑制功能
SW2
SW2(config)#ipv6 router rip //配置RIPng进程
SW2(config)#interface GigabitEthernet 0/0 //进入接口
SW2(config-if)#ipv6 address 2011::2/64 //配置ipv6地址
SW2(config-if)#ipv6 rip enable //接口使能RIPng
SW2(config-if)#no ipv6 nd suppress-ra //关闭对RA报文的抑制功能
第四步:配置VLAN及SVI
SW1
SW1(config)#VLAN 10 //创建总部市场部VLAN
SW1(config)#interface VLAN 10 //进入VLAN接口
SW1(config-if)#ipv6 enable //使能IPv6功能
SW1(config-if)#no ipv6 nd suppress-ra //关闭对RA报文的抑制功能
SW1(config-if)#ipv6 address 2001:192:10::254/64 //配置ipv6地址
SW1(config)#interface GigabitEthernet 0/2 //进入交换机下行口
SW1(config-if)#switchport access vlan 10 //设置交换机模式并允许VLAN
SW2
SW2(config)#VLAN 20 //创建总部市场部VLAN
SW2(config)#interface VLAN 20 //进入VLAN接口
SW2(config-if)#ipv6 enable //使能IPv6功能
SW2(config-if)#no ipv6 nd suppress-ra //关闭对RA报文的抑制功能
SW2(config-if)#ipv6 address 2002:192:10::254/64 //配置ipv6地址
SW2(config)#interface GigabitEthernet 0/2 //进入交换机下行口
SW2(config-if)#switchport access vlan 20 //设置交换机模式并允许VLAN
四、验证
1、查看隧道的状态
R1
R2
2、查看ospfv3邻居状态
R1
3、查看RIPng路由信息
R2
4、总部分部互通
总部ping分部
分部ping总部
5、查看学习ipv6的路由信息
R1
R2
