Android 12上焕然一新的小组件：美观、便捷和实用(2)

本文链接：https://blog.csdn.net/m0_74931244/article/details/137718151

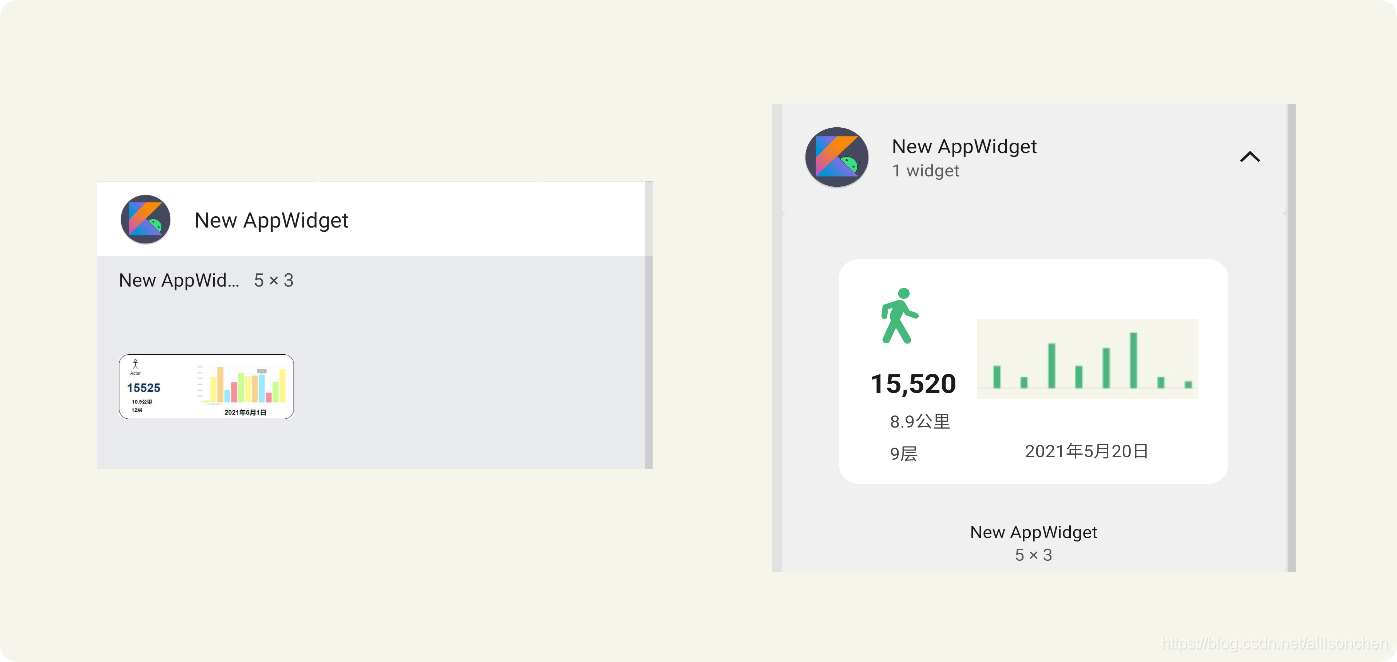

如果忘记说服UI重新作图的话，在11上的预览图会和实际效果有较大偏差。而12上不用在乎设计图是否更新，借助新的API即可直接预览实际效果，所见即所得。

在这里插入图片描述

一般来说previewLayout属性最好指定小组件的实际布局。但如果预览的测试数据和实际的默认值有冲突的话，可以指定专用的预览布局，只需要确保布局的一致。

4.2 添加预览说明

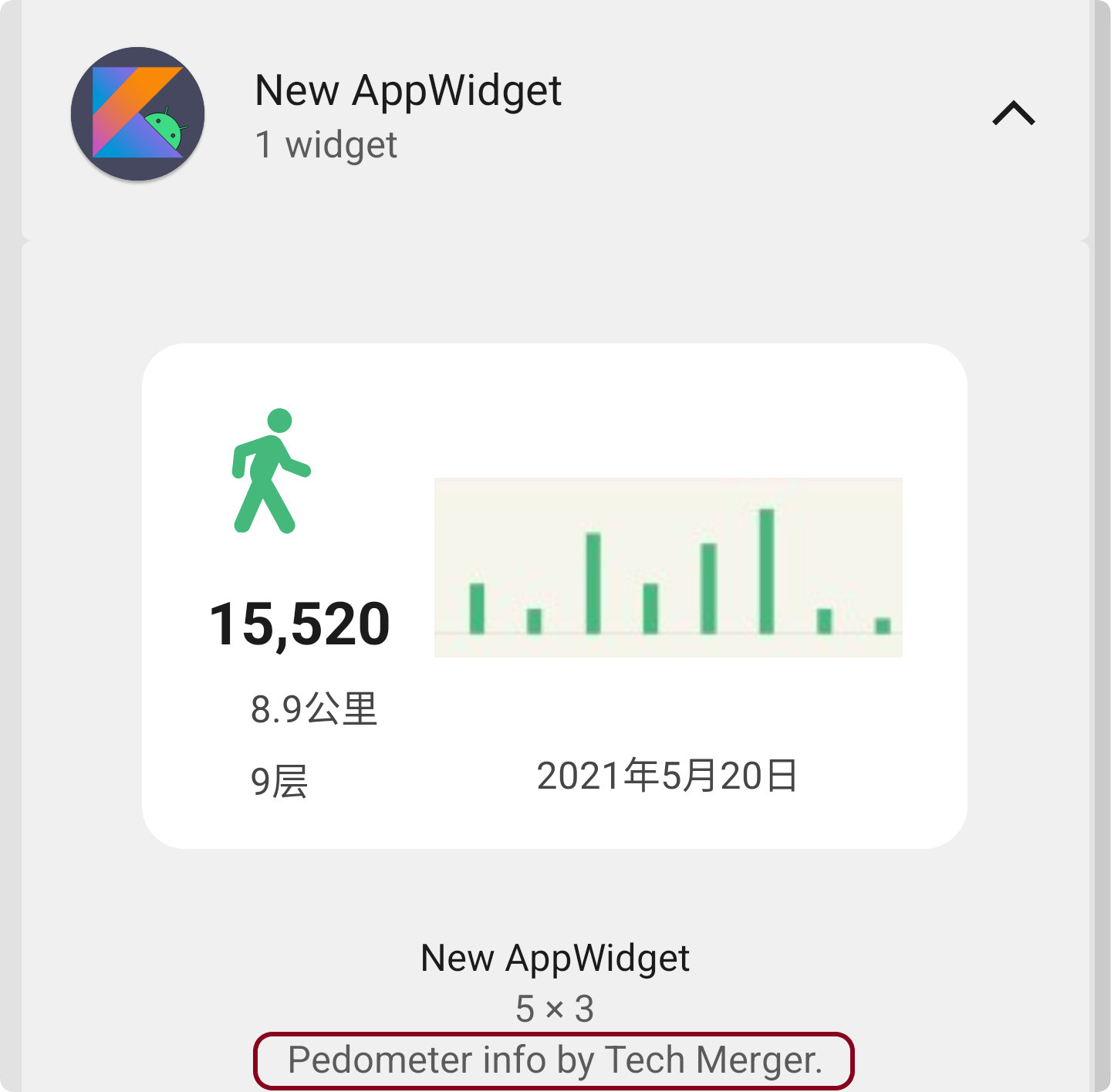

description属性则可以在小组件预览的下方展示额外的说明，便于用户更好地了解其功能定位。

12-widget

需要提醒的是description属性并非12新增，但12之前的选择器不支持展示这个说明。

5. 支持新的交互控件

之前的小组件不支持CheckBox等控件，从12开始全面支持CheckBox、Switch和RadioButton三种状态控件。

下面是采用这三种控件的简单效果。

12-widget

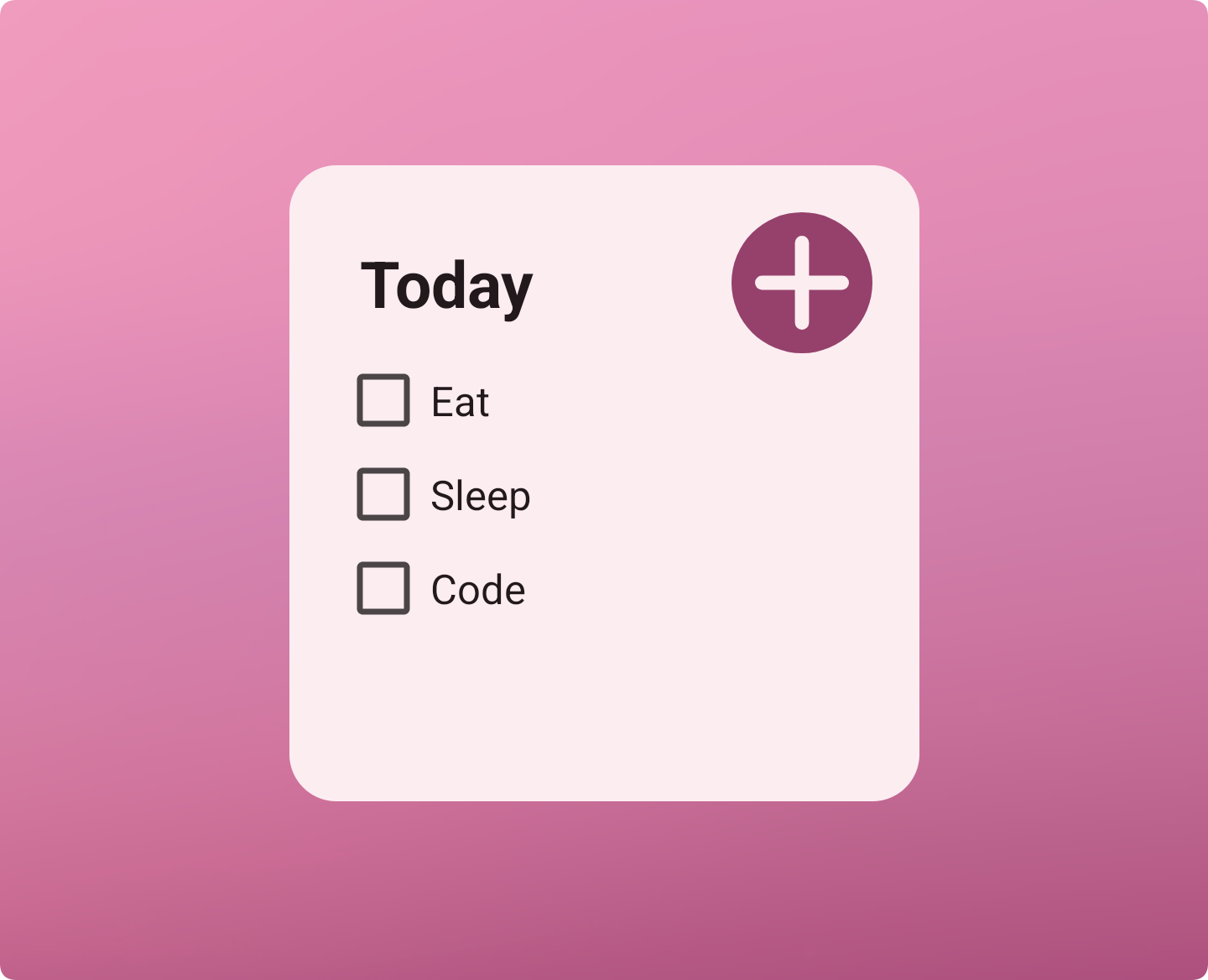

再做个简单的待办事项以更好地说明状态小组件的使用。

// 小组件件布局里指定CheckBox控件即可
<LinearLayout …
android:layout_width=“match_parent”
android:layout_height=“match_parent”
android:orientation=“vertical”
android:theme=“@style/Theme.AppWidget.AppWidgetContainer”>

…

12-widget

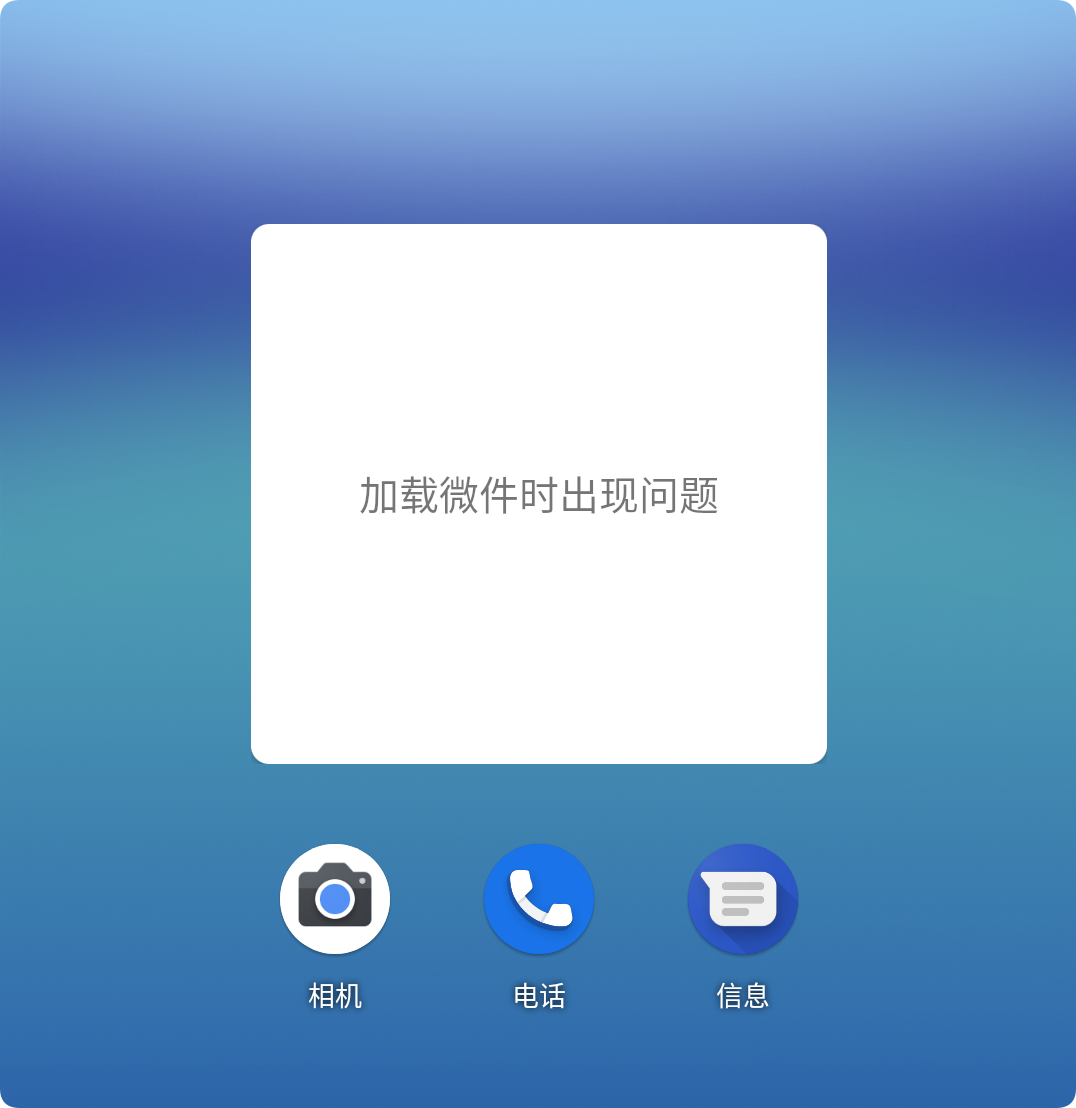

如果将同样的代码运行到11上，则会显示加载失败。

日志

AppWidgetHostView: Error inflating AppWidget AppWidgetProviderInfo(UserHandle{0}/ComponentInfo{com.example.splash/com.example.splash.widget.TodoListAppWidget}): android.view.InflateException: Binary XML file line #13 in com.example.splash:layout/widget_todo_list: Binary XML file line #13 in com.example.splash:layout/widget_todo_list: Error inflating class android.widget.CheckBox

12以前的小部件不支持展示CheckBox等控件

文本内容不确定的话，可以通过代码动态地控制文本，同时还可以监听用户的选择事件。

比如我们要展示Android开发者如今要学习的三座大山，选中的时候弹出Toast。

private fun updateAppWidget(…) {
val viewId1 = R.id.checkbox_first
val pendingIntent = PendingIntent.getBroadcast(…)

val rv = RemoteViews(context.packageName, R.layout.widget_todo_list)
rv.apply {
// 设置文本
setTextViewText(viewId1, context.resources.getString(R.string.todo_list_android))
…

// 设置CheckBox的默认选中状态
setCompoundButtonChecked(viewId1, true)

// 监听相应的CheckBox的选中事件
setOnCheckedChangeResponse(
viewId1,
RemoteViews.RemoteResponse.fromPendingIntent(pendingIntent)
)
}
appWidgetManager.updateAppWidget(appWidgetId, remoteViews)
}

override fun onReceive(context: Context?, intent: Intent?) {
…
val checked = intent.extras?.getBoolean(RemoteViews.EXTRA_CHECKED, false) ?: false
val viewId = intent.extras?.getInt(EXTRA_VIEW_ID) ?: -1

Toast.makeText(
context,
“ViewId : $viewId’s checked status is now : $checked”,
Toast.LENGTH_SHORT
).show()
}

12-widget

6. 便捷地配置尺寸

12针对小组件的尺寸配置环节也进行了改进，更加便捷。

6.1 精确的尺寸

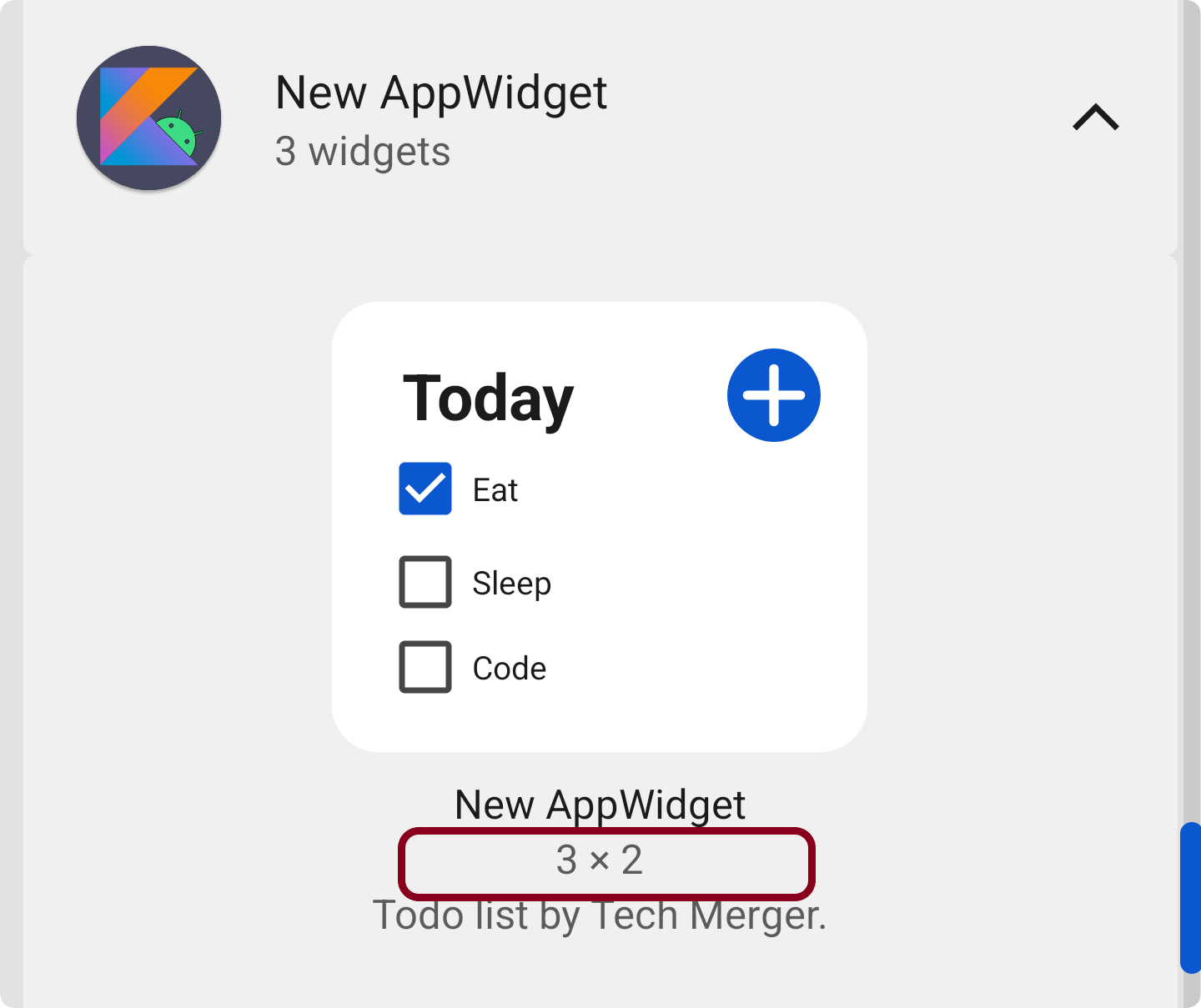

在已有的minWidth、minResizeWidth等属性以外，新增了几个属性以更便捷地配置小组件的尺寸。

targetCellWidth和targetCellHeight：占据Launcher上Cell的宽高格数，用以替代minWidth和minHeight。事实上Launcher是以Cell的单位来展示小组件的，所以直接指定Cell数显然更合理
maxResizeWidth和maxResizeHeight: 配置Launcher上允许配置的最大尺寸，弥补minResizeWidth和minResizeHeight的不足

<appwidget-provider
…
android:targetCellWidth=“3”
android:targetCellHeight=“2”
android:maxResizeWidth=“250dp”
android:maxResizeHeight=“110dp”>

CheckBox精准布局预览

6.2 灵活调节尺寸

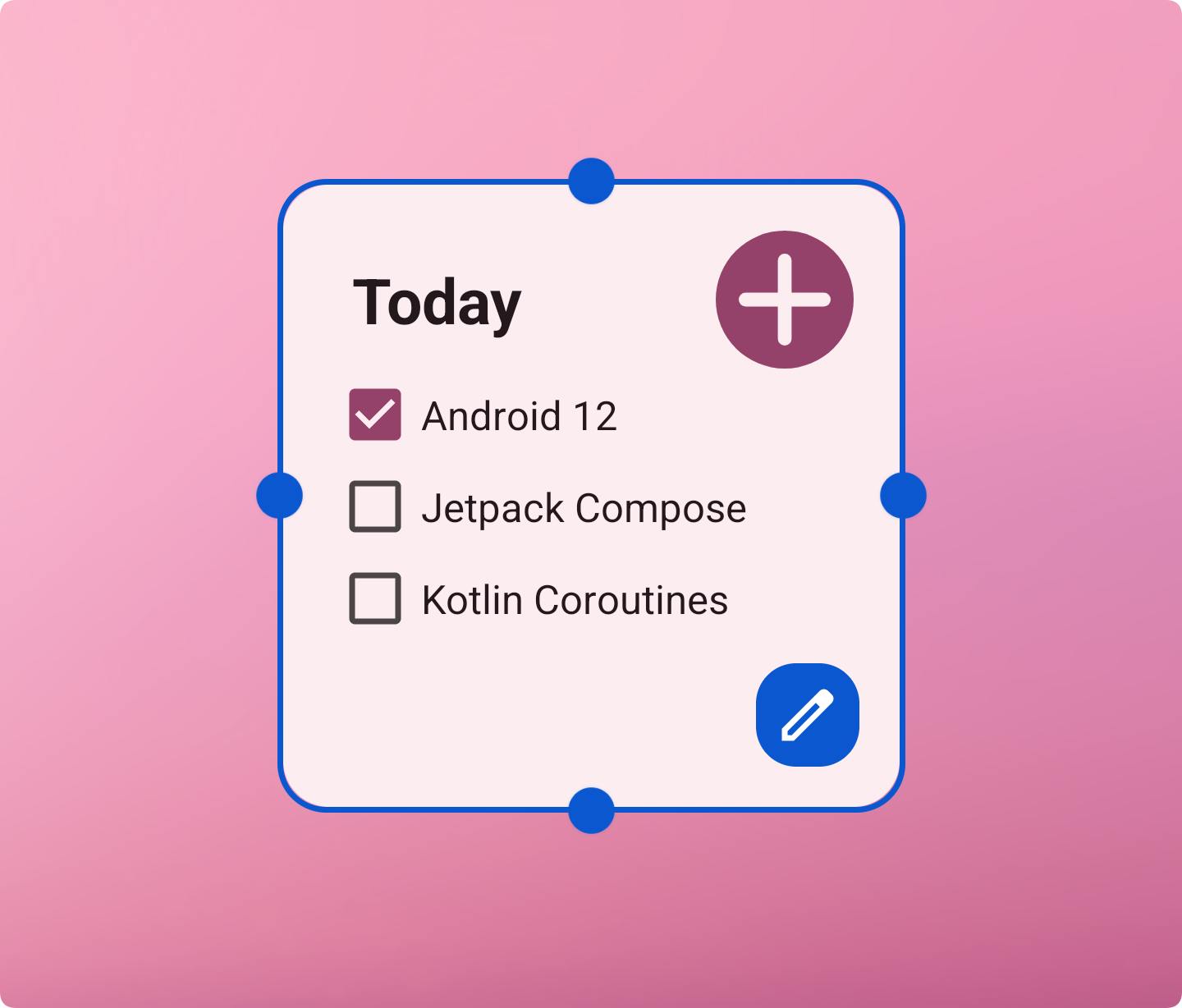

iOS上添加小组件后尺寸就固定了，不支持调节。而Android 12上小组件在长按后即可灵活调节。

CheckBox长按效果

想要支持这个特性只需要给widgetFeatures属性指定reconfigurable值即可。

The reconfigurable flag was introduced in Android 9 (API level 28), but it was not widely supported in launchers until Android 12.

事实上这个属性早在Android 9的时候就引入了，但官方说从S开始才全面支持。我在11版本的Pixel Launcher上发现已经可以直接调节尺寸了，不知道官方的意思是不是别的Launcher并不支持。

6.3 采用默认配置

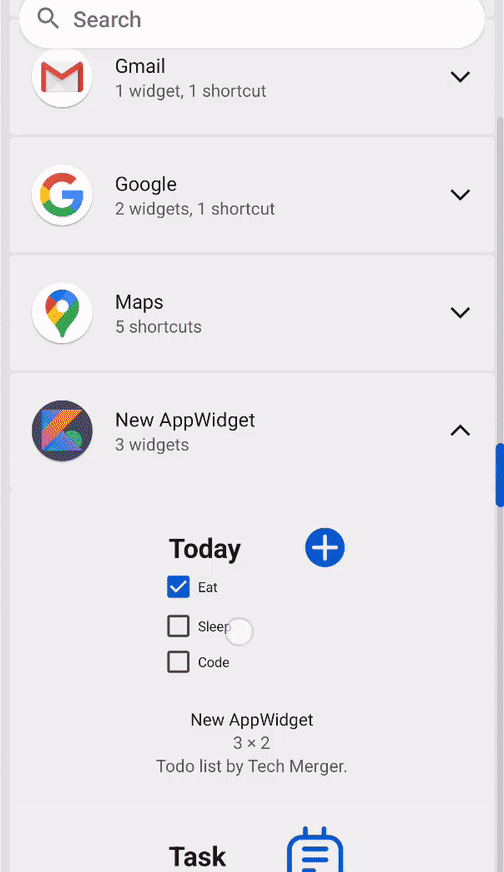

configure属性可以在小组件展示之前启动一个配置画面，供用户选择小组件所需的内容、主题和风格等。

如果想让用户快速看到效果，即不想展示这个画面的话，只要在widgetFeatures里指定新的configuration_optional值即可。

<appwidget-provider
…
android:configure=“com.example.appwidget.activity.WidgetConfigureActivity”
android:widgetFeatures=“reconfigurable|configuration_optional”>

后面改主意了又想替换配置的话，可以长按小组件找到配置的入口。

一是小组件右下方的编辑按钮，二是上方出现的Setup菜单，这在以前的版本上是没有的。

12-widget

7. 高效地控制布局

小组件内容较多的时候，为了展示的完整往往会给它限定Size，这意味着只有Launcher空间足够大小组件才能成功放置。当Launcher空间捉急的时候就尴尬了，用户只能在移除别的小组件和放弃你的小组件之间做个抉择。

免除这种困扰的最佳做法是在不同的Size下采用不同的布局，对展示的内容做出取舍。即Size充足的情况下提供更多丰富的内容，反之只呈现最基本、最常用的信息。

7.1 响应式布局

之前是如何做到这一需求呢？除了预设各种尺寸的小组件的一般思路以外，通过onAppWidgetOptionsChanged回调也可以控制布局的变化，但往往非常繁琐。

而12上借助新增的RemoteViews(Map<SizeF, RemoteViews> map)API可以大大简化实现过程。在小组件放置的时候就将Size和布局的映射关系告知系统，当Size变化了AppWidgetManager将自动响应更新对应的布局。

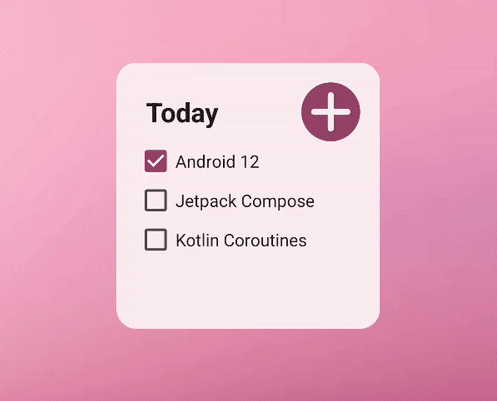

比如待办事项小组件在Size为3x2的时候额外展示添加按钮，2x2的时候只展示事项列表的相应式布局。

12-widget

代码的实现也简单清晰：

private fun updateAppWidgetWithResponsiveLayouts(…) {
…
// 尺寸够宽的情况下Button才显示
val wideView = RemoteViews(rv)
wideView.setViewVisibility(button, View.VISIBLE)

val viewMapping: Map<SizeF, RemoteViews> = mapOf(
SizeF(100f, 100f) to rv,
SizeF(200f, 100f) to wideView
)

// 将Size和RemoteViews布局的映射关系告知AppWidgetManager
val remoteViews = RemoteViews(viewMapping)
appWidgetManager.updateAppWidget(appWidgetId, remoteViews)
}

好处：

免于同一功能提供一堆尺寸小组件的繁琐，减轻选择器的负担
实现简单，自动响应

7.2 精确布局

如今移动设备的尺寸、形态丰富多样，尤其是折叠屏愈加成熟。如果响应式布局仍不能满足更精细的需求，可以在Size变化的回调里，获取目标Size对布局进一步的精确把控。

利用AppWidgetManager新增的OPTION_APPWIDGET_SIZES KEY可以从AppWidgetManager里拿到目标Size。

// 监听目标尺寸
override fun onAppWidgetOptionsChanged(…) {
…
// Get the new sizes.
val sizes = newOptions?.getParcelableArrayList(
AppWidgetManager.OPTION_APPWIDGET_SIZES
)

// Do nothing if sizes is not provided by the launcher.
if (sizes.isNullOrEmpty()) {
return
}
Log.d(“Widget”, “PedometerAppWidget#onAppWidgetOptionsChanged() size:${sizes}”)

// Get exact layout
if (BuildCompat.isAtLeastS()) {
val remoteViews = RemoteViews(sizes.associateWith(::createRemoteViews))
appWidgetManager?.updateAppWidget(appWidgetId, remoteViews)
}
}

如下的日志显示Size变化的时候会将目标Size回传。

Widget : PedometerAppWidget#onAppWidgetOptionsChanged() size:[377.42856x132.0, 214.57143x216.57143]

之后从预设的精细布局里匹配相应的视图。

private fun createRemoteViews(size: SizeF): RemoteViews {
val smallView: RemoteViews = …
val tallView: RemoteViews = …
val wideView: RemoteViews = …
…

return when (size) {
SizeF(100f, 100f) -> smallView
SizeF(100f, 200f) -> tallView
SizeF(200f, 100f) -> wideView
…
}
}

注意：实际上Size列表由Launcher提供，如果3rd Launcher没有适配这一特性的话，回传的Size可能为空

8. 自由地更新视图

RemoteViews作为小组件视图的重要管理类，本次OSV也添加了诸多API，以便更加自由地控制视图的展示。

更改颜色的setColorStateList()
更改边距的setViewLayoutMargin()
更改宽高的setViewLayoutWidth()等

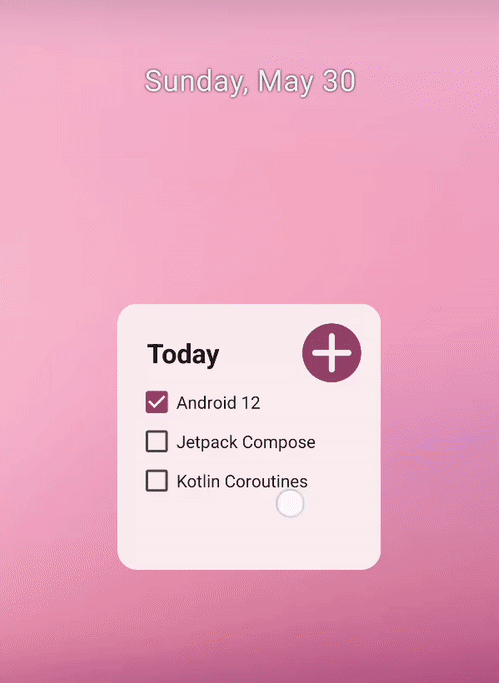

这些新API可以助力我们实很多方便的功能，比如CheckBox选中之后更新文本颜色，思路很简单：

监听小组件的点击事件并传递目标视图
根据CheckBox的状态获得预设的文本颜色
使用setColorStateList()更新

override fun onReceive(context: Context?, intent: Intent?) {
…
// Get target widget.
val appWidgetManager = AppWidgetManager.getInstance(context)
val thisAppWidget = ComponentName(context!!.packageName, TodoListAppWidget::class.java.name)
val appWidgetIds = appWidgetManager.getAppWidgetIds(thisAppWidget)

// Update widget color parameters dynamically.
for (appWidgetId in appWidgetIds) {
val remoteViews = RemoteViews(context.packageName, R.layout.widget_todo_list)
remoteViews.setColorStateList(
viewId,
“setTextColor”,
getColorStateList(context, checked)
)
appWidgetManager.updateAppWidget(appWidgetId, remoteViews)
}
}

private fun getColorStateList(context: Context, checkStatus: Boolean): ColorStateList =
if (checkStatus)
ColorStateList.valueOf(context.getColor(R.color.widget_checked_text_color))
else
ColorStateList.valueOf(context.getColor(R.color.widget_unchecked_text_color))

12-widget

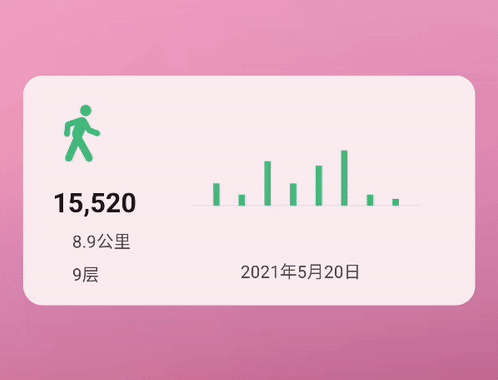

再比如Chart线图太小，看不清楚。可以让它在点击之后放大，再点击之后恢复原样。

// 根据记录的缩放状态获得预设的宽高
// 通过setViewLayoutWidth和setViewLayoutHeight更新宽高
override fun onReceive(context: Context?, intent: Intent?) {
…
val widthScaleSize = if (scaleOutStatus) 200f else 260f
val heightScaleSize = if (scaleOutStatus) 130f else 160f

// Update widget layout parameters dynamically.
for (appWidgetId in appWidgetIds) {
val remoteViews = RemoteViews(context.packageName, R.layout.widget_pedometer)
remoteViews.setViewLayoutWidth(viewId, widthScaleSize, TypedValue.COMPLEX_UNIT_DIP)
remoteViews.setViewLayoutHeight(viewId, heightScaleSize, TypedValue.COMPLEX_UNIT_DIP)
appWidgetManager.updateAppWidget(appWidgetId, remoteViews)
}
}

12-widget

9. 流畅的启动效果

12版本上点击Widget启动App的时候可以呈现更流畅的过渡效果，适配也很简单。官方指示只需给小组件的根布局指定android的 backgoround id即可。

实际的动作显示添加这个ID后App启动没有什么变化，个中原因需要继续研究。

12开始对从Broadcast Receiver或Serivce启动Activity做了更严格的限制，但不包括Widget发起的场合。但为了避免视觉上的突兀，这种后台启动的情况下不展示迁移动画。

10. 简化的数据绑定

小组件里展示ListView的需求也很常见，提供数据的话需要声明一个 RemoteViewsService 以返回RemoteViewsFactory，比较绕。

而12里新增的 setRemoteAdapter(int , RemoteCollectionItems) API则可以大大简化这个绑定过程。

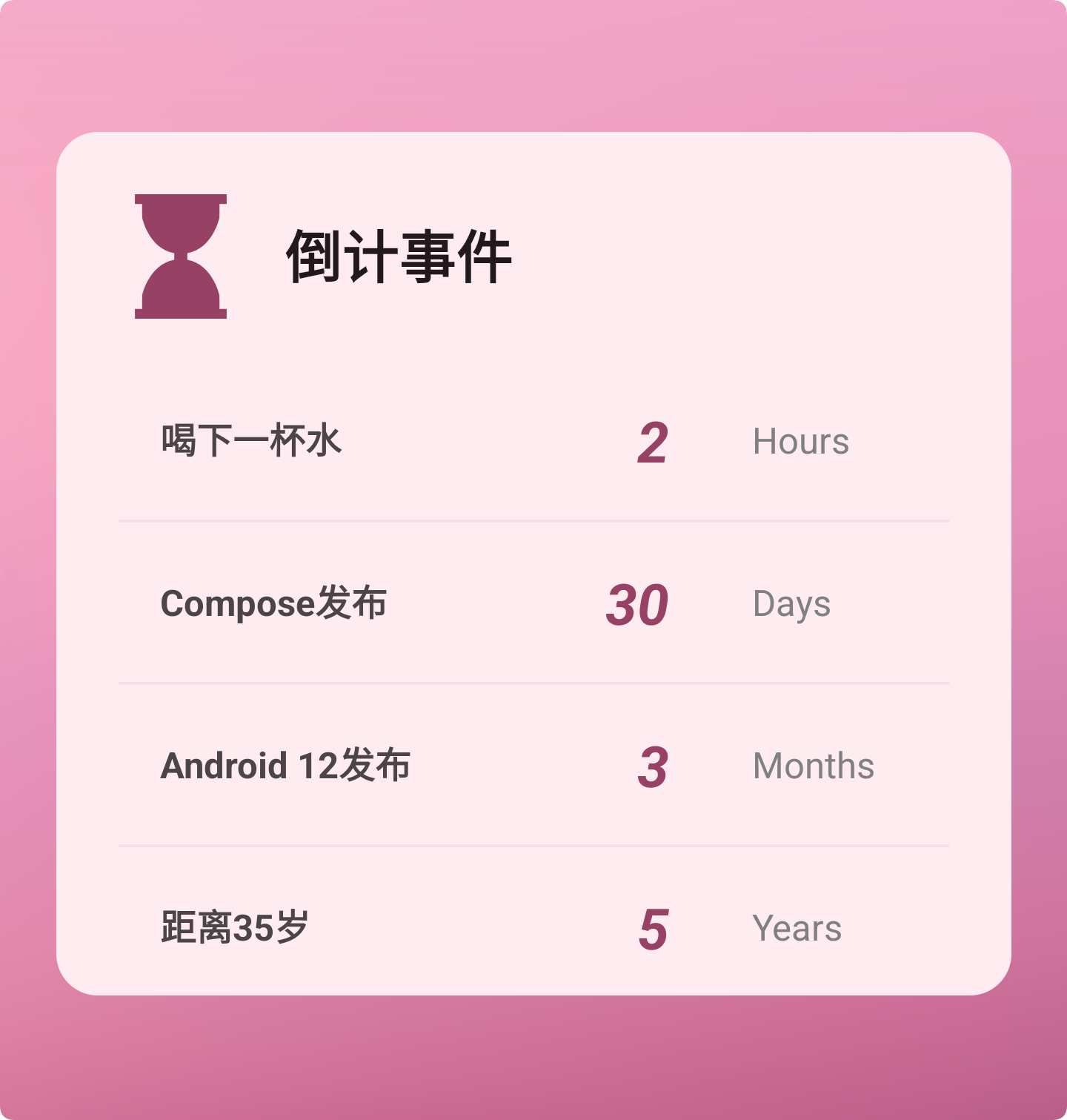

比如制作一个即将到来的事件列表小组件，通过这个API便可以高效注入数据。

private fun updateCountDownList(…) {
…
// 创建用于构建Remote集合数据的Builder
val builder = RemoteViews.RemoteCollectionItems.Builder()
val menuResources = context.resources.obtainTypedArray(R.array.count_down_list_titles)

// 往Builder里添加各Item对应的RemoteViews
for (index in 0 until menuResources.length()) {
…
builder.addItem(index.toLong(), constructRemoteViews(context, resId))
}

// 构建Remote集合数据
// 并通过setRemoteAdapter直接放入到ListView里
val collectionItems = builder.setHasStableIds(true).build()
remoteViews.setRemoteAdapter(R.id.count_down_list, collectionItems)
…
}

// 创建ListView各Item对应的RemoteViews
private fun constructRemoteViews(…): RemoteViews {
val remoteViews = RemoteViews(context.packageName, R.layout.item_count_down)
val itemData = context.resources.getStringArray(stringArrayId)

// 遍历Item数据行设置对应的文本
itemData.forEachIndexed { index, value ->
val viewId = when (index) {
0 -> R.id.item_title
1 -> R.id.item_time
…
}
remoteViews.setTextViewText(viewId, value)
}
return remoteViews
}

CheckBox精准布局预览
